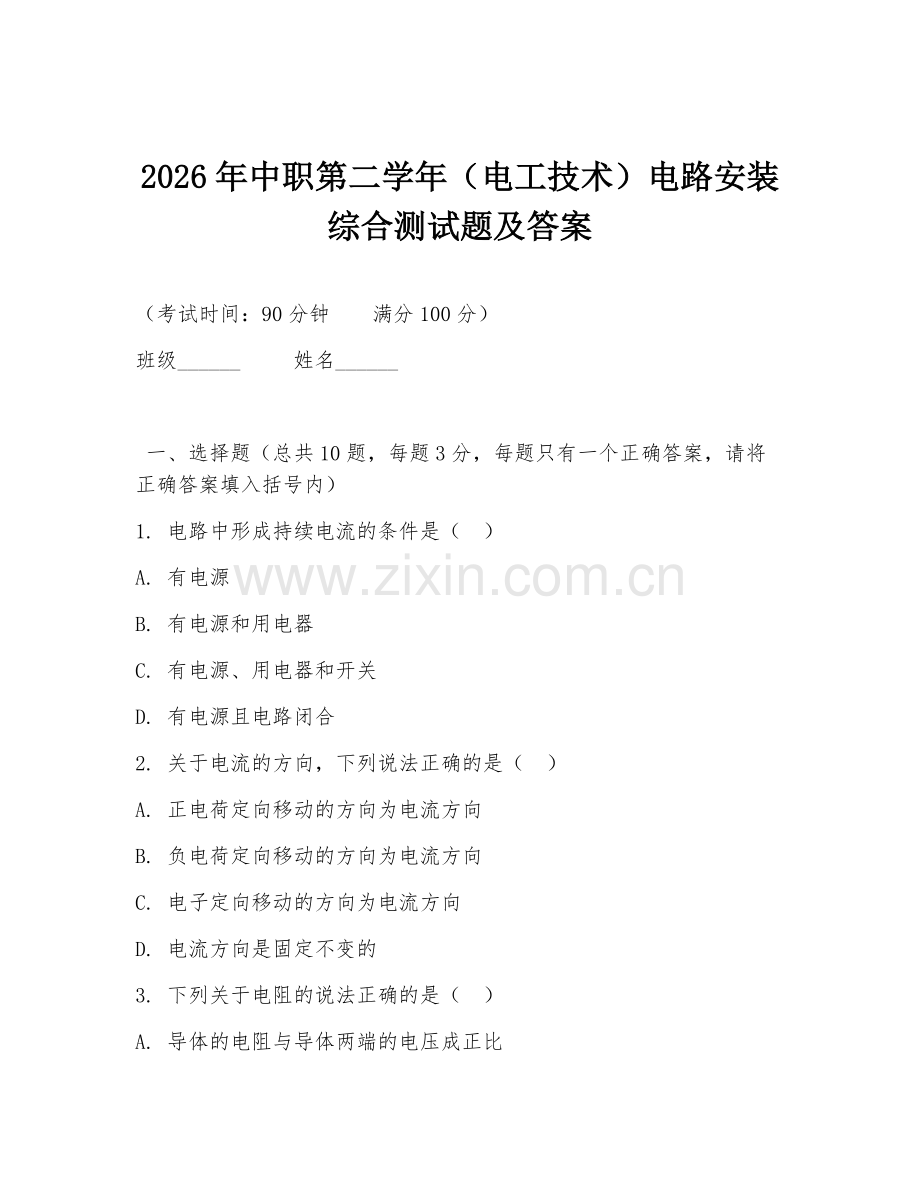

2026年中职第二学年（电工技术）电路安装综合测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 电路中形成持续电流的条件是（ ）
A. 有电源
B. 有电源和用电器
C. 有电源、用电器和开关
D. 有电源且电路闭合
2. 关于电流的方向，下列说法正确的是（ ）
A. 正电荷定向移动的方向为电流方向
B. 负电荷定向移动的方向为电流方向
C. 电子定向移动的方向为电流方向
D. 电流方向是固定不变的
3. 下列关于电阻的说法正确的是（ ）

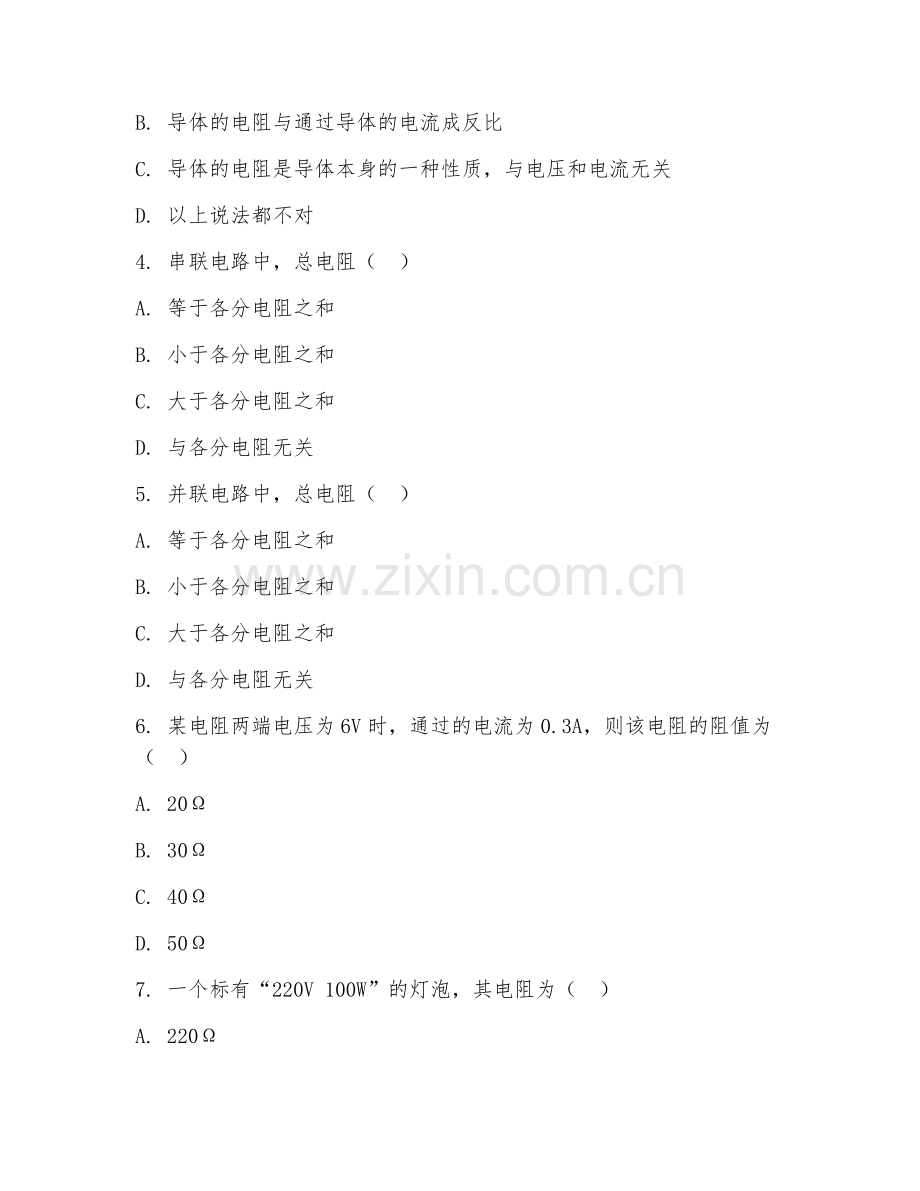

A. 导体的电阻与导体两端的电压成正比
B. 导体的电阻与通过导体的电流成反比
C. 导体的电阻是导体本身的一种性质，与电压和电流无关
D. 以上说法都不对
4. 串联电路中，总电阻（ ）
A. 等于各分电阻之和
B. 小于各分电阻之和
C. 大于各分电阻之和
D. 与各分电阻无关
5. 并联电路中，总电阻（ ）
A. 等于各分电阻之和
B. 小于各分电阻之和
C. 大于各分电阻之和
D. 与各分电阻无关
6. 某电阻两端电压为6V时，通过的电流为0.3A，则该电阻的阻值为（ ）
A. 20Ω
B. 30Ω
C. 40Ω
D. 50Ω
7. 一个标有“220V 100W”的灯泡，其电阻为（ ）
A. 220Ω
B. 484Ω
C. 2.2Ω
D. 4.84Ω
8. 下列电器中，利用电流热效应工作的是（ ）
A. 电视机
B. 电风扇
C. 电熨斗
D. 洗衣机
9. 家庭电路中的保险丝熔断了，以下原因中不可能的是（ ）
A. 家庭中用电器的总功率过大
B. 电灯开关中的两根导线相碰
C. 保险丝的规格不合适，熔断电流太小
D. 插头中的两根导线相碰
10. 安全用电的原则是（ ）
A. 不接触低压带电体，不靠近高压带电体
B. 不接触高压带电体，不靠近低压带电体
C. 不接触带电体，不靠近高压带电体
D. 不接触低压带电体，不靠近带电体

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内，少选、多选、错选均不得分）
1. 下列哪些是电路的基本组成部分（ ）
A. 电源
B. 用户
C. 导线
D. 开关
E. 用电器
2. 关于电压，下列说法正确的是（ ）
A. 电压是形成电流的原因
B. 电压的单位是伏特
C. 一节干电池的电压是1.5V
D. 对人体安全的电压是36V
E. 家庭电路的电压是220V
3. 下列关于滑动变阻器的说法正确 的是（ ）
A. 滑动变阻器是通过改变电阻丝的长度来改变电阻的
B. 滑动变阻器应与被控制的用电器串联
C. 滑动变阻器接入电路时，应采用“一上一下”的接法
D. 滑动变阻器能改变电路中的电流大小
E. 滑动变阻器不能改变电路中的电压大小
4. 下列现象中，属于电磁感应现象的是（ ）
A. 通电导体周围产生磁场
B. 闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中产生电流
C. 同名磁极相互排斥，异名磁极相互吸引
D. 磁场对放入其中的通电导体有力的作用
E. 发电机的工作原理
5. 下列关于安全用电常识的说法正确的是（ ）
A. 更换灯泡时要先切断电源
B. 用湿布擦拭电器
C. 发现有人触电时，应立即用手将触电者拉开
D. 雷雨天不要在大树下避雨
E. 家庭电路中安装漏电保护器

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 电路中只要有电源，就一定有电流。（ ）
2. 电阻是导体对电流的阻碍作用，所以电阻越大，电流越小。（ ）
3. 串联电路中，各用电器两端的电压相等。（ ）
4. 并联电路中，干路电流等于各支路电流之和。（ ）
5. 欧姆定律适用于任何电路。（ ）
6. 电功率越大的用电器，消耗的电能越多。（
7. 保险丝越粗，熔断电流越大，越能起到保护电路的作用。（ ）
8. 只要不接触带电体，就不会发生触电事故。（ ）
9. 发电机是利用电磁感应原理工作的。（ ）
10. 家庭电路中，开关应接在火线和用电器之间。（ ）

四、简答题（总共3题，每题10分）
1. 简述串联电路和并联电路各自的特点。
2. 如何正确使用万用表测量电阻？
3. 请说明安全用电的重要性以及常见的安全用电注意事项。

五、电路安装题（总共1题，20分）
请设计一个简单的照明电路，要求包括一个电源（220V交流电源）、一个开关、一个灯泡、一个熔断器，画出电路图并说明安装步骤。

答案：
一、1.D 2.A 3.C 4.A 五、电路图：电源-开关-熔断器-灯泡-电源（依次串联）。安装步骤：1.先确定电源位置并接入电路。2.安装开关，使其一端接火线，另一端接熔断器一端。3.将熔断器另一端接灯泡一端，灯泡另一端接零线。注意各连接点要牢固，确保绝缘良好。
二、1.ACDE 2.ABCE 3.ABCD 4.BE 5.ADE
三、1.× 2.× 3.× 4.√ 5.× 6.× 7.√ 8.× 9.√ 10.√
四、1.串联电路特点：电流处处相等；总电压等于各部分电路电压之和；总电阻等于各分电阻之和。并联电路特点：各支路电压相等；干路电流等于各支路电流之和；总电阻的倒数等于各分电阻倒数之和。2.将万用表置于电阻档合适量程，调零。断开被测电阻所在电路电源，将表笔分别接电阻两端，读取示数。测量时注意不能用手接触表笔金属部分。3.安全用电重要性：保障生命财产安全，防止电气火灾、触电事故等。注意事项：不私拉乱接电线；不用湿手触摸电器；定期检查电器设备；不在电线上晾晒衣物等。
