2025年高职仪器仪表技术（仪表调试技术）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）

答题要求：本大题共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 仪器仪表调试中，对于模拟量输入通道，首先要检查的是（ ）
A. 传感器的精度 B. 放大器的增益 C. 信号的零点 D. 滤波器的性能
2. 示波器在调试中用于观察电信号的（ ）
A. 频率 B. 幅度 C. 波形 D. 以上都是
3. 数字万用表在测量电压时，红表笔应接被测电压的（ ）
A. 高电位端 B. 低电位端 C. 任意端 D. 负极
4. 调试温度传感器时，需要关注其（ ）
A. 线性度 B. 响应时间 C. 重复性 D. 以上都是

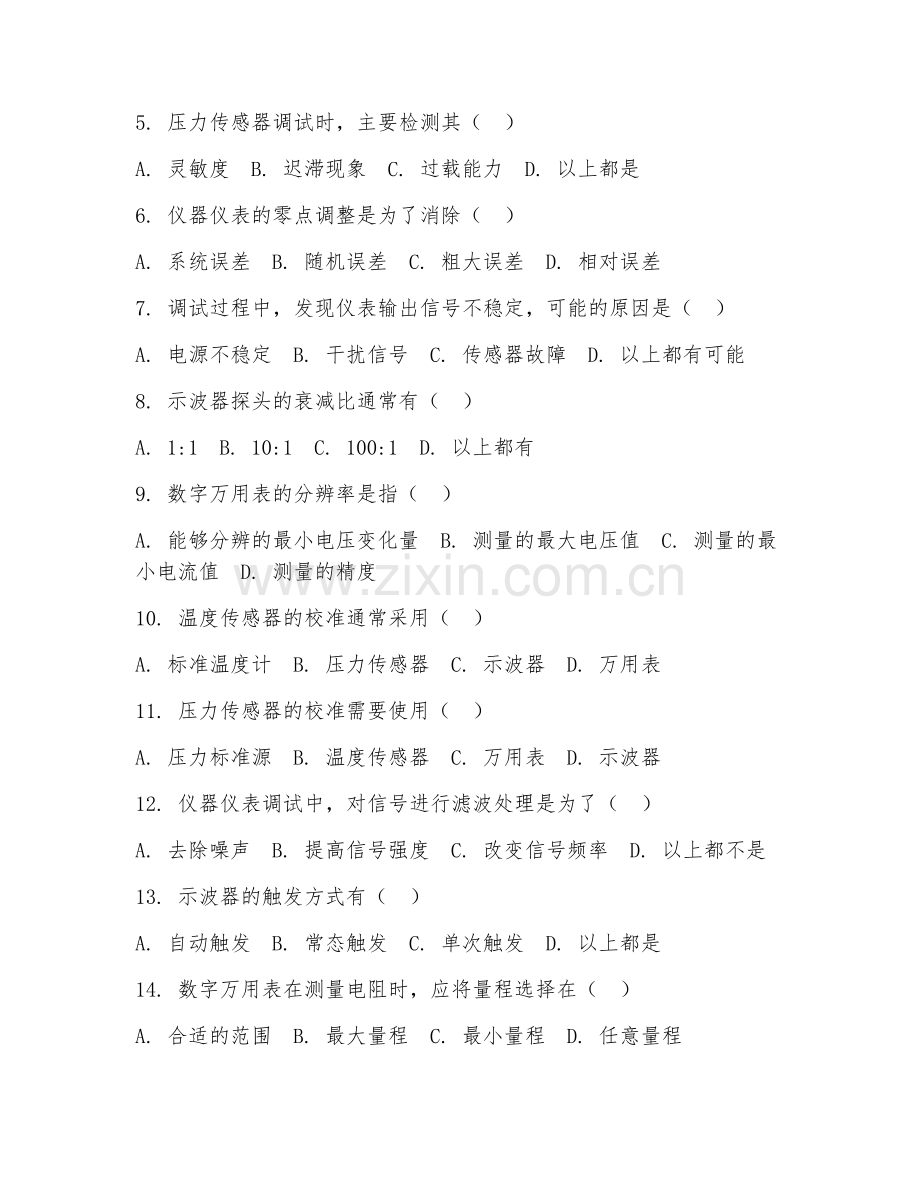

5. 压力传感器调试时，主要检测其（ ）
A. 灵敏度 B. 迟滞现象 C. 过载能力 D. 以上都是
6. 仪器仪表的零点调整是为了消除（ ）
A. 系统误差 B. 随机误差 C. 粗大误差 D. 相对误差
7. 调试过程中，发现仪表输出信号不稳定，可能的原因是（ ）
A. 电源不稳定 B. 干扰信号 C. 传感器故障 D. 以上都有可能
8. 示波器探头的衰减比通常有（ ）
A. 1:1 B. 10:1 C. 100:1 D. 以上都有
9. 数字万用表的分辨率是指（ ）
A. 能够分辨的最小电压变化量 B. 测量的最大电压值 C. 测量的最小电流值 D. 测量的精度
10. 温度传感器的校准通常采用（ ）
A. 标准温度计 B. 压力传感器 C. 示波器 D. 万用表
11. 压力传感器的校准需要使用（ ）
A. 压力标准源 B. 温度传感器 C. 万用表 D. 示波器
12. 仪器仪表调试中，对信号进行滤波处理是为了（ ）
A. 去除噪声 B. 提高信号强度 C. 改变信号频率 D. 以上都不是
13. 示波器的触发方式有（ ）
A. 自动触发 B. 常态触发 C. 单次触发 D. 以上都是
14. 数字万用表在测量电阻时，应将量程选择在（ ）
A. 合适的范围 B. 最大量程 C. 最小量程 D. 任意量程
15. 调试流量传感器时，要检测其（ ）
A. 流量系数 B. 线性度 C. 重复性 D. 以上都是
16. 仪器仪表的线性度调试是为了保证（ ）
A. 输出与输入成比例关系 B. 测量精度 C. 稳定性 D. 以上都是
17. 调试过程中，若仪表显示值与实际值偏差较大，首先应检查（ ）
A. 传感器 B. 放大器 C. 校准参数 D. 以上都要检查
18. 示波器的带宽是指（ ）
A. 能够测量的最高频率 B. 能够测量的最低频率 C. 测量的频率范围 D. 以上都不是
19. 数字万用表的精度等级是指（ ）
A. 测量结果与真实值的接近程度 B. 测量的最大误差 C. 测量的最小误差 D. 以上都不是
20. 传感器的静态特性不包括（ ）
A. 线性度 B. 响应特性 C. 重复性 D. 迟滞

第II卷（非选择题 共60分）

（一）填空题（共10分）

答题要求：本大题共5小题，每小题2分。请将正确答案填在横线上。

1. 仪器仪表调试的基本步骤包括通电检查、零点调整、______、精度测试等。
2. 温度传感器的常见类型有热电偶、______、热敏电阻等。
3. 压力传感器根据工作原理可分为应变式、______、压阻式等。
4. 示波器的垂直偏转系统用于控制信号的______。
5. 数字万用表测量电流时，应将万用表置于______档。

（二）简答题（共20分）

答题要求：本大题共4小题，每小题5分。简要回答问题。

1. 简述仪器仪表调试中零点调整的重要性。
2. 说明数字万用表测量电压时的注意事项。
3. 温度传感器调试时，如何检测其线性度？
4. 压力传感器调试时，怎样检查其迟滞现象？

（三）分析题（共15分）

答题要求：本大题共1小题，1题15分。根据给定的情况进行分析。

在调试某仪器仪表时，发现其输出信号在测量范围内波动较大，经检查电源稳定，传感器正常，干扰也已排除。请分析可能的原因及解决方法。

（四）材料分析题（共10分）

答题要求：本大题共2小题，每小题5分。阅读材料，回答问题。

材料：在对一款新型压力传感器进行调试时，发现其输出信号与输入压力不成线性关系。经过仔细检查，发现传感器内部的应变片存在轻微的粘贴不牢固问题。

1. 请分析应变片粘贴不牢固对压力传感器线性度的影响。
2. 针对该问题，应采取什么措施来解决？

（五）设计题（共5分）

答题要求：本大题共1小题，1题5分。根据要求进行设计。

设计一个简单的电路，用于对温度传感器输出的微弱信号进行放大和滤波处理，以便后续测量。

答案：
1. C 2. D 3. A 4. D 5. D 6.A 7.D 8.D 9.A 10.A 11.A 12.A 13.D 1
