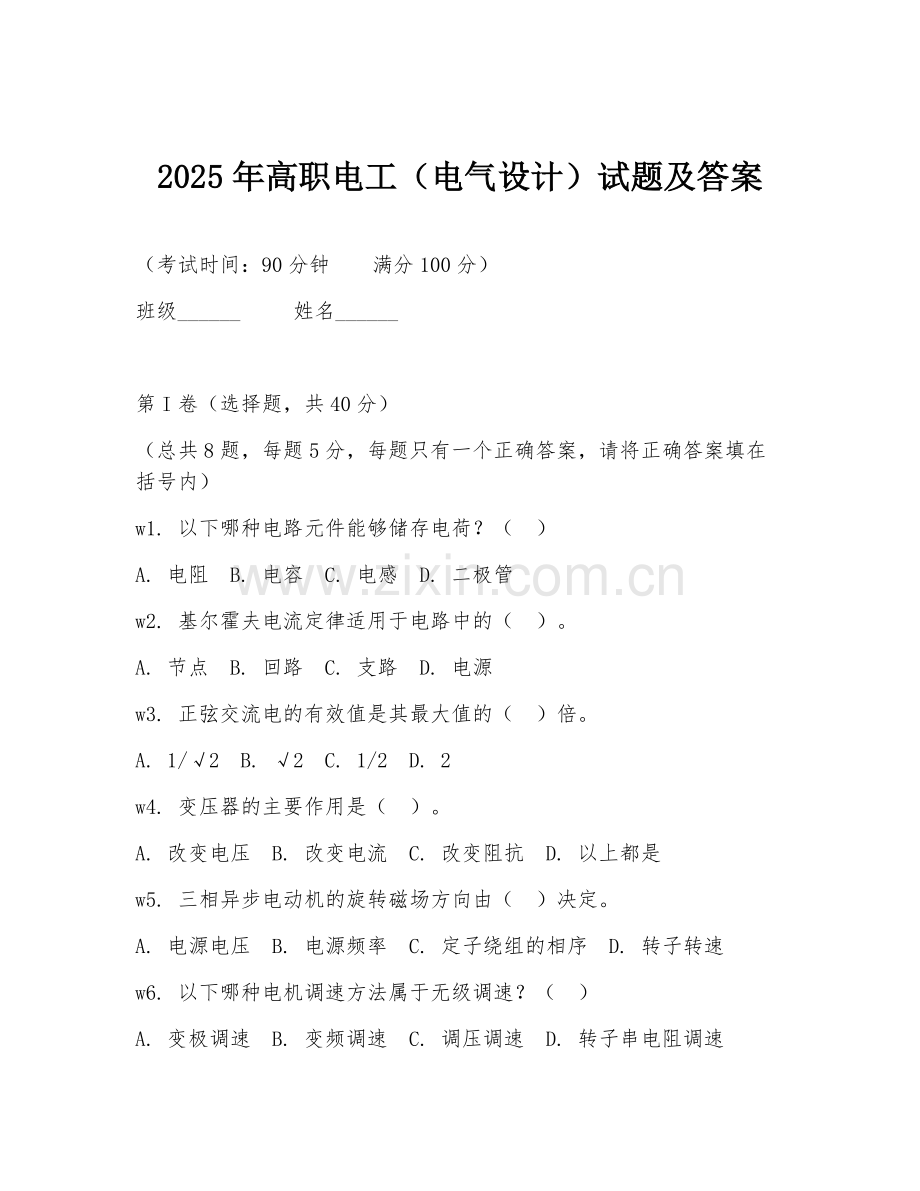

2025年高职电工（电气设计）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
（总共8题，每题5分，每题只有一个正确答案，请将正确答案填在括号内）
w1. 以下哪种电路元件能够储存电荷？（ ）
A. 电阻 B. 电容 C. 电感 D. 二极管
w2. 基尔霍夫电流定律适用于电路中的（ ）。
A. 节点 B. 回路 C. 支路 D. 电源
w3. 正弦交流电的有效值是其最大值的（ ）倍。
A. 1/√2 B. √2 C. 1/2 D. 2
w4. 变压器的主要作用是（ ）。
A. 改变电压 B. 改变电流 C. 改变阻抗 D. 以上都是
w5. 三相异步电动机的旋转磁场方向由（ ）决定。
A. 电源电压 B. 电源频率 C. 定子绕组的相序 D. 转子转速
w6. 以下哪种电机调速方法属于无级调速？（ ）
A. 变极调速 B. 变频调速 C. 调压调速 D. 转子串电阻调速
w7. 晶闸管导通的条件是（ ）。
A. 阳极加正向电压，门极加正向电压 B. 阳极加反向电压，门极加正向电压
C. 阳极加正向电压，门极加反向电压 D. 阳极加反向电压，门极加反向电压
w8. 电力系统中，用来限制短路电流的电器是（ ）。
A. 隔离开关 B. 熔断器 C. 断路器 D. 电抗器

第II卷（非选择题，共60分）
w9. （10分）简述电路的基本组成部分及其作用。
w10. （10分）画出三相异步电动机的正反转控制电路原理图，并简述其工作原理。
w11. （15分）有一台三相异步电动机，其额定数据如下：PN = 10kW，UN = 380V，nN = 1450r/min，ηN = 0.88，cosφN = 0.85。求：
（1）电动机的额定电流IN；
（2）电动机的效率ηN；
（3）电动机的功率因数cosφN。
w12. （15分）材料：某工厂有一台三相异步电动机，在运行过程中出现了异常发热的现象。
问题：请分析可能导致电动机异常发热的原因，并提出相应的解决措施。
w13. （20分）材料：某车间需要设计一个照明电路，要求能够实现不同区域的单独控制和整体控制。
问题：请设计一个满足要求的照明电路原理图，并说明设计思路。

答案：w1.B；w2.A；w3.A；w4.D；w5.C；w6.B；w7.A；w8.D；w9.电路基本组成部分包括电源、负载、连接导线和开关。电源提供电能，负载消耗电能，连接导线传输电能，开关控制电路通断。w10.原理图略。工作原理：正转时，合上正转接触器，电动机正转；反转时，合上反转接触器，改变电动机电源相序，实现反转。w11.（1）IN = PN /（√3UNηNcosφN）= 10000 /（√3×380×0.88×0.85）≈20.9A；（2）效率ηN = 0.88；（3）功率因数cosφN = 0.85。w12.原因可能有：负载过重、缺相运行、电机绕组短路、通风不良等。措施：检查负载，减轻负载；检查电源，修复缺相；检修电机绕组；改善通风条件。w13.设计思路：采用分组控制和总控相结合。不同区域设单独开关，再设一个总开关控制整体。原理图略。
