2025年高职电气工程及其自动化（电气控制线路）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
答题要求：本大题共20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 电气控制系统中，用于实现短路保护的电器是（ ）
A. 熔断器 B. 热继电器 C. 接触器 D. 时间继电器
2. 三相异步电动机的旋转方向取决于（ ）
A. 电源电压大小 B. 电源频率 C. 定子电流相序 D. 转子电流大小
3. 下列哪种电机属于控制电机（ ）
A. 直流电动机 B. 步进电动机 C. 三相异步电动机 D. 同步电动机
4. 接触器的主触点用于（ ）
A. 控制电路通断 B. 主电路通断 C. 信号指示 D. 过载保护
5. 热继电器主要用于（ ）
A. 短路保护 B. 过载保护 C. 欠压保护 D. 过压保护

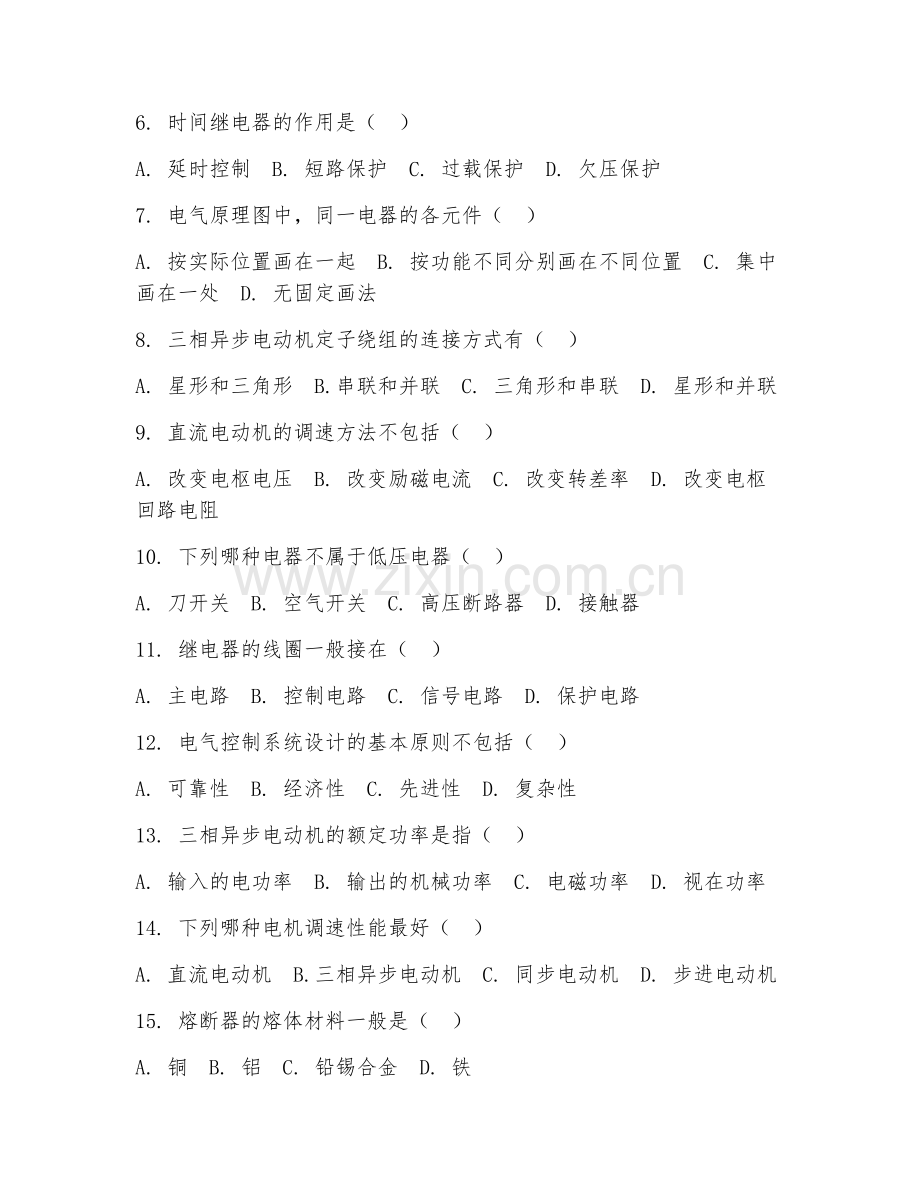

6. 时间继电器的作用是（ ）
A. 延时控制 B. 短路保护 C. 过载保护 D. 欠压保护
7. 电气原理图中，同一电器的各元件（ ）
A. 按实际位置画在一起 B. 按功能不同分别画在不同位置 C. 集中画在一处 D. 无固定画法
8. 三相异步电动机定子绕组的连接方式有（ ）
A. 星形和三角形 B.串联和并联 C. 三角形和串联 D. 星形和并联
9. 直流电动机的调速方法不包括（ ）
A. 改变电枢电压 B. 改变励磁电流 C. 改变转差率 D. 改变电枢回路电阻
10. 下列哪种电器不属于低压电器（ ）
A. 刀开关 B. 空气开关 C. 高压断路器 D. 接触器
11. 继电器的线圈一般接在（ ）
A. 主电路 B. 控制电路 C. 信号电路 D. 保护电路
12. 电气控制系统设计的基本原则不包括（ ）
A. 可靠性 B. 经济性 C. 先进性 D. 复杂性
13. 三相异步电动机的额定功率是指（ ）
A. 输入的电功率 B. 输出的机械功率 C. 电磁功率 D. 视在功率
14. 下列哪种电机调速性能最好（ ）
A. 直流电动机 B.三相异步电动机 C. 同步电动机 D. 步进电动机
15. 熔断器的熔体材料一般是（ ）
A. 铜 B. 铝 C. 铅锡合金 D. 铁
16. 接触器的辅助触点用于（ ）
A. 主电路通断 B. 控制电路通断 C. 过载保护 D. 短路保护
17. 电气控制线路中，互锁环节的作用是（ ）
A. 防止两个电器同时动作 B. 保证电路安全 C. 提高控制精度 D. 实现顺序控制
18. 三相异步电动机的启动电流一般是额定电流的（ ）
A. 1-2倍 B. 3-4倍 C. 4-7倍 D. 7-10倍
19. 下列哪种电器属于主令电器（ ）
A. 按钮 B. 接触器 C. 热继电器 D. 时间继电器
20. 电气控制系统中，用于实现过载保护的电器是（ ）
A. 熔断器 B. 热继电器 C. 接触器 D. 时间继电器

第II卷（非选择题 共60分）
21. （10分）简述电气控制系统的组成及各部分的作用。
22. （10分）说明三相异步电动机的工作原理。
23. （10分）画出电动机正反转控制电路原理图，并说明互锁环节的作用。
24. （15分）材料：某机床电气控制系统出现故障，电动机不能启动。经检查，熔断器熔体熔断，接触器线圈无电压。
问题：请分析可能导致该故障的原因，并提出检修方法。
25. （1)5分）材料：设计一个三相异步电动机的点动控制电路。
问题：画出该电路的电气原理图，并说明工作过程。

答案：1. A 2. C 3. B 4. B 5. B 6. A 7. B 8. A 9. C 10. C 11. B 12. D 13. B 14. A 15. C 16. B 17. A 18. C 19. A 20. B
21. 电气控制系统主要由控制电路、主电路、保护电路等组成。控制电路用于产生各种控制信号，控制主电路中电器元件的动作；主电路是电动机等负载的供电电路；保护电路用于对电路和设备进行过载、短路、欠压等保护。
22. 三相异步电动机定子绕组通入三相交流电后，会产生旋转磁场。转子绕组在旋转磁场作用下产生感应电流，感应电流与旋转磁场相互作用产生电磁力，推动转子沿着旋转磁场方向旋转。
23. 电动机正反转控制电路原理图：在正转控制支路和反转控制支路中分别串联对方接触器的常闭触点作为互锁。互锁作用是防止正反转接触器同时吸合造成电源短路。
24. 可能原因：熔断器熔断可能是电路短路；接触器线圈无电压可能是控制电路断路、电源故障等。检修方法：检查电路是否存在短路点；检查控制电路各元件及连接是否正常，测量电源电压是否正常。
25. 电气原理图：由按钮、接触器等组成。工作过程：按下按钮，接触器线圈得电，主触点闭合，电动机通电运转；松开按钮，接触器线圈失电，主触点断开，电动机停止。
