2025年高职机械设计与制造（机械设计基础）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 机器与机构的本质区别在于（ ）
A. 是否能完成有用的机械功或转换机械能
B. 是否由许多构件组合而成
C. 各构件间能否产生相对运动
D. 各构件间是否有确定的相对运动

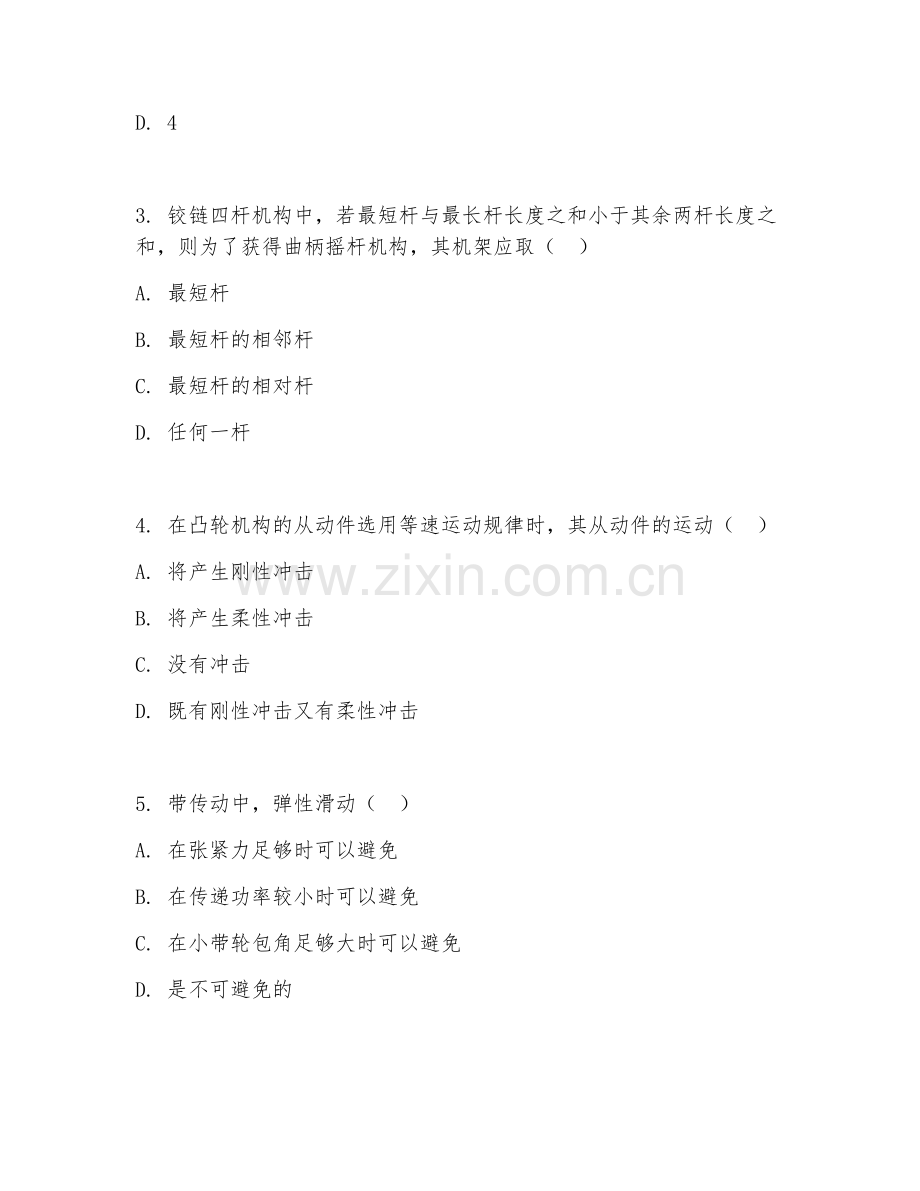

2. 平面运动副的最大约束数为（ ）
A. 1
B. 2
C. 3
D. 4

3. 铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取（ ）
A. 最短杆
B. 最短杆的相邻杆
C. 最短杆的相对杆
D. 任何一杆

4. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动（ ）
A. 将产生刚性冲击
B. 将产生柔性冲击
C. 没有冲击
D. 既有刚性冲击又有柔性冲击

5. 带传动中，弹性滑动（ ）
A. 在张紧力足够时可以避免
B. 在传递功率较小时可以避免
C. 在小带轮包角足够大时可以避免
D. 是不可避免的

6. 普通V带传动中，V带的工作面是（ ）
A．顶面
B．底面
C．两侧面
D．任意一面

7. 链传动中，链条的节数宜采用（ ）
A. 奇数
B. 偶数
C. 5的倍数
D. 10的倍数

8. 渐开线齿轮传动的重合度ε（ ）
A. 恒大于1
B. 恒等于1
C. 恒小于1
D. 有时大于1，有时小于1

9. 标准直齿圆柱齿轮的齿根高hf等于（ ）
A. 2.25m
B. 1.25m
C. 1m
D. 0.8m

10. 为使一对渐开线齿轮能正确啮合，它们的（ ）必须相等。
A.直径
B.宽度
C.模数
D.齿数

第II卷（非选择题，共70分）

二、填空题（每空2分，共20分）
1. 机械是______和______的总称。
2. 平面四杆机构中，当最短杆与最长杆长度之和小于其余两杆长度之和时，取最短杆为机架，机构为______机构；取最短杆的相邻杆为机架，机构为______机构。
3. 凸轮机构主要由______、______和______三个基本构件组成。
4. 带传动的主要失效形式有______和______。
5. 链传动的主要失效形式有______、______、______和______等。

三、判断题（每题2分，共10分）
1. 机器中只要有一个运动副是低副，该机器就是平面机构。（ ）
2. 铰链四杆机构中，若最短杆与最长杆长度之和大于其余两杆长度之和，则无论取哪一杆为机架，均为双摇杆机构。（ ）
3. 凸轮机构中，凸轮的轮廓曲线取决于从动件的运动规律。（ ）
4. 带传动中，带的弹性滑动是不可避免的。（ ）
5. 渐开线齿轮的模数越大，其承载能力越强。（ ）

四、简答题（每题10分，共20分）
材料：在设计一个用于输送物料的带式输送机时，需要考虑带传动的相关参数。已知该输送机所需传递的功率为5kW，工作条件平稳，两班制工作。
问题1：选择带传动的类型，并说明理由。
问题2：确定带传动的中心距时，需要考虑哪些因素？

五、分析计算题（每题20分，共20分）
材料：有一对标准直齿圆柱齿轮传动，已知小齿轮的齿数z1 = 20，模数m = 5mm，传动比i = 2。
问题1：计算大齿轮的齿数z2、分度圆直径d2、齿顶圆直径da2和齿根圆直径df2。
问题2：若该齿轮传动的中心距a = 175mm，计算两轮的重合度ε。

答案：
一、选择题
1. A
2. B
3. B
4. A
5. D
6. C
7. B
8. A
9. B
10. C

二、填空题
1. 机器、机构
2. 双曲柄、曲柄摇杆
3. 凸轮、从动件、机架
4. 打滑、疲劳破坏
5. 链板疲劳破坏、滚子套筒的冲击疲劳破坏、销轴与套筒的胶合、链条铰链磨损

三、判断题
1. ×
2. √
3. ×
4. √
5. √

四、简答题
问题1：可选择普通V带传动。理由：普通V带传动适用于一般机械传动，能适应两班制工作的平稳工作条件且传递功率5kW在其适用范围内。
问题2：确定带传动中心距时，需考虑带轮的尺寸、带的张紧程度、两带轮的相对位置、传动比要求、带的型号及长度限制等因素，以保证带传动能正常工作且具有良好的传动性能。

五、分析计算题
问题1：z2 = z1×i = 20×2 = 40；d2 = mz2 = 5×40 = 200mm；da2 = d2 + 2ha = d2 + 2m = 2
