利泰春天施工组织设计.docx

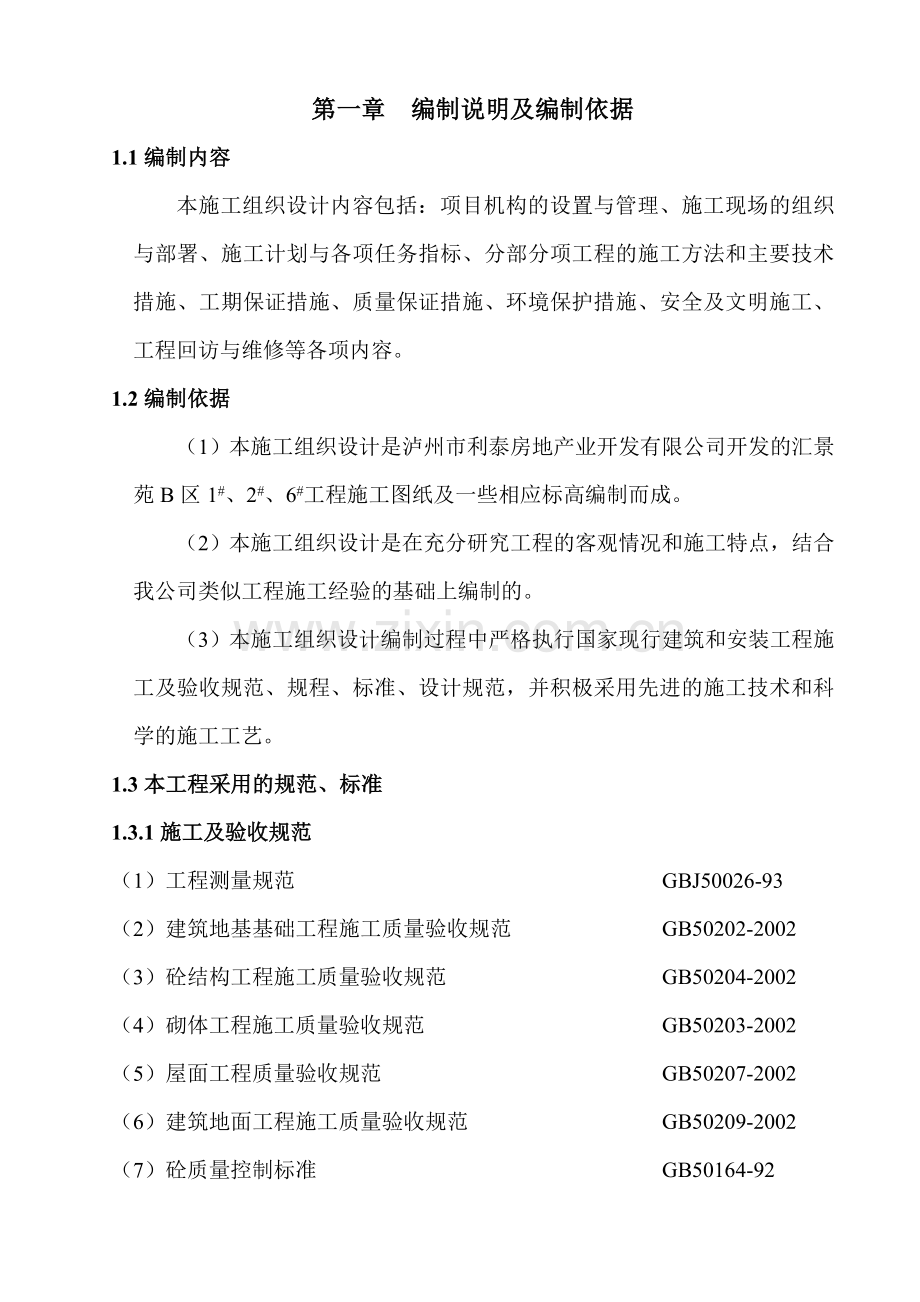

第一章 编制说明及编制依据1.1编制内容本施工组织设计内容包括：项目机构的设置与管理、施工现场的组织与部署、施工计划与各项任务指标、分部分项工程的施工方法和主要技术措施、工期保证措施、质量保证措施、环境保护措施、安全及文明施工、工程回访与维修等各项内容。1.2编制依据（1）本施工组织设计是泸州市利泰房地产业开发有限公司开发的汇景苑B区1#、2#、6#工程施工图纸及一些相应标高编制而成。（2）本施工组织设计是在充分研究工程的客观情况和施工特点，结合我公司类似工程施工经验的基础上编制的。（3）本施工组织设计编制过程中严格执行国家现行建筑和安装工程施工及验收规范、规程、标准、设计规范，并积极采用先进的施工技术和科学的施工工艺。1.3本工程采用的规范、标准1.3.1施工及验收规范（1）工程测量规范GBJ50026-93（2）建筑地基基础工程施工质量验收规范GB50202-2002（3）砼结构工程施工质量验收规范GB50204-2002（4）砌体工程施工质量验收规范GB50203-2002（5）屋面工程质量验收规范GB50207-2002（6）建筑地面工程施工质量验收规范GB50209-2002（7）砼质量控制标准GB50164-92（8）砼强度检验评定标准GBJ107-87（9）外墙饰面砖工程施工及验收规程JGJ126-2000（10）建筑地基处理技术规范JGJ79-91（11）建筑施工扣件式钢管脚手架安全技术规程JGJ130-2001（12）建筑装饰装修工程质量验收规范GB50210-2001（13）钢筋焊接验收规程JGJ18-96（14）钢筋焊接接头试验方法JGJ27-86（15）建筑施工高处作业安全技术规程JGJ80-91（16）建筑施工安全检查标准JGJ59-99（17）施工现场临时用电安全技术规范JGJ46-88（18）建筑工程施工质量验收统一标准GB50300-2001第二章 工程概况2.1工程情况泸州市利泰房地产业开发有限公司开发的汇景苑B区1#、2#、6#；建筑面积约为6万平米左右；重庆市设计院设计；由泸州市佳乐建筑工程公司荣誉承建。工程地点：本工程位于泸州市江阳区西路中级法院对面，施工现场范围外可通行运输材料车辆，水电接驳点位于施工现场边缘。由于本工程比较特殊，属高层建筑，而且有大面积平基土方挖运，由于工程量大、特殊、施工场地窄，在施工过程中采取很多特殊措施。由于临西路面和两侧边土方开挖量较大，为了保证江阳西干道路基无损和施工人员的人身财产安全，建议建设单位采用先治理边坡，然后分段、分层平基、土方开挖、外运，并由建议建设单位对江阳西路主干道面及两侧面采用有效护壁措施，确保人身和财产安全。分层施工，从上到下至所需地下室标高，由专业设计及专业施工队伍对护壁、边坡进行先处理，平基到地下室所需标高后才能基础施工。2.2工程要求1、计划施工工期：480个日历天2、计划开工日期：2007年10月10日3、计划完工日期：2009年4月10日4、质量目标：合格5、质量保修期：按国家有关规定执行。2.3基础工程、人工挖孔桩2.3. 1 工程概况：本工程桩基为人工挖孔桩，桩径为1800mm、1500mm、1300mm、1200mm桩身砼强度等级为C40,护壁砼强度等级为C20，厚度为200-300mm，纵向钢筋通长，螺旋箍为8200-100，加劲箍为162000，持力层为中风化岩，桩端进入持力层抗压强度标准值5.00MPa。 2.3.2地质条件: 2.3.3地质状况分析： 本工程地质条件极为复杂，施工难度极大，主要表现如以下方面： 场地临近江阳西路，地下水位较高，大部分孔位是杂填土，而且厚处达30米之多，遇水则形成流泥，造成塌孔或成孔困难。 软可塑状粉质粘土呈可塑-软塑状，遇水经搅动则形成流泥，造成成孔困难。 2.3.4基础工程2.3.5工程简述本工程地下室三层，三层为5.4m，钢筋砼框剪结构，采用人工挖孔桩（1800mm-1200mm）。2.3.6施工顺序将地下室结构根据后浇带位置分成四个施工段，依次从桩基、基础负一层结构到地下室顶板结构进行流水施工至0.00。具体顺序如下：土方开挖 人工挖孔基础施工验孔钢筋笼制作浇筑砼截桩 墙、柱钢柱及插筋墙、柱钢柱安装及钢筋的绑扎墙柱支模墙柱砼楼板支模钢筋安装、梁板筋绑扎梁板砼上一层结构 2.4本工程特点、难点及应对措施 本工程工作量大，工期紧 周转场地和进场道路为新填土区，且正处于雨季 应对措施：进场道路和砼搅拌站及钢筋材料库和制作车间、路面、地面必须硬化，该工作一定要抓紧进行。 临时工房条件较差，人员密度大，卫生保健工作难度大 应对措施：工地配置卫生清扫员，搞好环境卫生，房间开窗通风，定期消毒，象防非典一样防流感，工地上配备充足的常用急救物品和药物。 本工程施工处于雨季，且前期气温较低，空气湿度大，成井施工人员每天从里到外衣服都是湿的，每天都得洗澡换衣，而衣服在自然条件下很难干，此事看来是小事，但直接影响到工人健康和施工进度。 应对措施：工地配备热水锅炉。 2、施工方案 2.5施工部署 2.5.1施工管理目标: 施工部署原则：项目实行目标管理，利用先进技术，精心组织，精心施工，优质、高速、低耗完成本桩基工程。 质量目标：确保本桩基工程质量合格。 工期目标：力争80天人工挖孔桩全部竣工。 安全生产目标：杜绝重大伤亡、设备隐患、火灾事故，把各种安全隐患消除在萌芽状态。 文明施工目标：执行现场标准化管理，创一流文明施工现场。 服务目标：与各方密切配合，为土建施工创造条件，使业主满意。 2.5.2施工准备: 熟悉图纸、会审施工图，领会施工组织设计意图。 提出主要材料、施工机具规格和需用量计划，并逐步落实供货单位及进场时间。 对业主提供的坐标和水准点进行复核，做好轴线控制桩位和半永久性水准点，作出放线测量报告并及时与建设方会签。 搭设施工临时设施，敷设现场临时水电供应管线。 确定设备设置位置，按顺序组织设备就位安装。 2.5.3施工协调: 积极参与包括业主、监理、设计、地质、施工等各方参加的协调会议，及时解决施工过程中出现的问题，确保施工顺利进行。 服从公安、城管、环卫等政府部门的安排，认真处理好与周边单位的关系，减少外来干扰，把主要精力投入施工，决不能因外界矛盾而影响施工。 及时协调各班组之间可能出现的矛盾，做到人尽其能、物尽其用。 2.6施工工艺 2.6.1人工挖孔桩工艺： 2.6.2测量放样： 本工程设计比较特殊，桩孔较多，且各轴线夹角特殊，桩位座标用传统的方法计算较繁琐，容易出错。如设计院不提供座标，则可利用计算机计算，首先在Auto CAD软件中画出桩基平面图（如果设计院能提供图纸电子文档则可省略此步骤），然后将CAD的座标系换成大地座标系或施工测量的相对座标系，将桩基平面图上定位点按设计座标移至新座标系中对应座标，各桩位的座标即可从图上直接读出。再利用全站仪依次放出各桩位，并进行闭合校正。此法方便简捷，非常直观，而且具有可视化，我公司已在施工中多次应用，效率很高。 桩位经施工人员、监理单位测量人员、建设单位在开挖前检验合格，钉上木桩，并以桩上的铁钉作标记，用砼固定木桩，放样完毕即可进行下一道工序。 2.6.3桩孔中心点的控制： 为防止杂物在开挖时落入孔中，便于第一节砼护壁施工，防止地表水渗入井内，开挖前应以桩中心点为中心，按相应的桩径加大40cm用砖砌一圈，宽度为120mm，高出井周围地面150200mm，同时通过桩中心引两条垂直直径线与井圈相交得四点，在这四点处设置四个钢钉，或用油漆在这四点作标记，作为控制中心点及施工中控制垂直度的依据。要求每模都进行吊中，拆模后进行复检，及时修正，做到中心偏差在10mm以内。 2.6.4 施工降水 本工程场地低矮，含水层为上层滞水，而且渗透系数大，涌水量也较大。由于场地内有较多工程勘察孔，两个含水层必定已连通，因此降水主要只考虑下层潜水。考虑采用工程井作为降水井，但要采用沉井工艺，成孔工期较长，导致工期延误，给施工造成更大的困难，利用孔桩作为降水点，采用50口径，三相电动潜水泵，100m高扬尘，管子采取消防专用水道作为联通管，抽出孔内，排入城市排污沟，机械台数20台，利用孔口搭设钢管脚手架作固定机座，并设专人起吊机械进行操作，其费用应由建设单位另行计算。2.6.5桩井开挖掘进 本基础工程由于施工难度增大，平均深度都达40m左右，跟施工造成极大困难，为了保证施工人员的人身安全，采用铁板或60mm厚木板作护身用，孔内泥石和护壁砼施工材料采用小型卷扬机件，配套钢丝绳作起吊设备，其费用在合同以外，另行计算。2.6.6 孔内排水 孔内少量泥水可在桩孔内挖小集水坑，随挖随用吊桶随弃土吊出；如大量渗水，可在桩孔内先挖较深集水井，设小型潜水泵将地下水排出桩孔外，随挖随加深集水井水涌出可采用潜水泵排入场内临时排水沟；涌水量很大时，可将一桩超前开挖，将附近桩孔地下水位降低。 2.6.7 护壁支模： 每掘进1.0米时必须护壁，护壁定型组合钢模装好，然后根据桩孔中心点校正模板，保证护壁厚度、桩孔尺寸和垂直度，按设计配护壁钢筋，然后浇注护壁砼，上下护壁间应搭接50mm，且用钢筋插实以保证护壁砼的密实度，应四周均匀浇注，以保证中心点位置的正确。当砼达到一定强度后拆模，拆模后进行校正，对不合格部分进行修正，直至合格。 2.6.8 流泥、流砂处理方案 本工程场内填土石层较厚，并含淤泥质土，加之地下水位较高，施工期间地下水位低，地下水由湘江补给，有可能形成流砂、流泥，给施工增加极大难度，根据我公司多年的桩基施工经验，只要做好以下几方面的工作，保质、保量、安全地完成此工程是有把握的： 思想重视、管理到位、精选劳动力 仔细研究工程勘察资料，仔细调查了解场地周围水文、地质情况，详实掌握第一手资料，不打无准备之战。 组织具有类似工程施工经验的施工管理机构，层层将管理职责落实到位，将技术和方法贯彻落实到每一个施工人员的具体行动中，做好后勤保障指导工作。 劳动力是生产力的第一要素，一支技术好、能吃苦、经验丰富、服从指挥的民工队伍是本工程顺利完工的重要保障，而我公司通过十多年的桩基施工，已培养出几支这样的队伍。 充足的施工机具、物资准备 工地上将预备足够半模板、钢板、钢筋、水泵、稻草等施工用具，以保障工程顺利进行。 切实可行的技术措施 所谓流砂、流泥是粉土、粉细砂、淤泥质土，甚至粗砂为主的地质体在动水压力作用下经扰动而产生的现象，动水压力和扰动是土、砂体发生移动的作用力，所以要防止出现大量流砂、流泥现象，一是要减小动水压力，二是要减少对土体的扰动。 减小动水压力 减小动水压力就本工程而言切合实际的方法有两种：一为降水井降水，二为群井施工分流。 降水井降水是用机械方法成井，分布在场地四周，预先抽排形成降水漏斗，截断场地外围的地下水补给，同时降低场地内地下水位，详见降水施工方案。 群井施工分流是指在成孔阶段分片集中施工，保持各相邻孔掘进深度大致相当，群井抽水，减少单桩井的涌水量，从而减小动水压力，实践证明这是简单易行而又效果显著的施工方法。 减小对砂体的扰动 减小对砂体的扰动关键要做好两项工作：一是正确的护壁方法，二是“快”字。 正常地层下施工，每次可掘进一米，然后装模护壁，用钢筋砼护壁即可，而在流砂层中，则每次只能掘进半模或1/3模深度，防止大面积砂体位移。而且因流体能产生较大的侧压力，应加大护壁厚度，护壁视具体情况留泄水孔，砼搅拌时可加入适量的速凝剂以加快砼的早期强度，由于基底对护壁无支撑，为防垮模、掉模和变形，还需加大护壁配筋，以12-14钢筋为宜。 在特别困难地段，可在护壁外侧打入L1.2米，14-20100-150mm的钢筋或钢板，下半部分用稻草或其它物品编织于钢筋、钢板外侧形成阻砂过水层，减少对护壁外砂体的扰动，再按上面所述方案护壁（见图4），或者用常用的钢筒护壁方法，根据地质资料流砂层的厚度，制作长度相当、壁厚68mm的钢护筒垂直放入井内，边挖边沉或使用高频振动器将钢筒直接沉入砂体中，或用洛阳锤打至砂体中，尔后在筒体内掏砂，不对外围砂体产生扰动。 在“快”字上下功夫，要想快，则要求工人经验丰富、动作熟练、准确，护壁材料事先准备充分，在最短的时间内完成0.3米-0.5米的掘进、护壁工作，然后停止抽水，尽量减少对砂体的扰动，流砂层内施工必须一鼓作气，快速突破，最忌打打停停和返工。 只要做好上述两方面的工作，流砂层内的成孔也并不是那么令人生畏的。 2.6.9扩大头施工，清底验收： 当桩孔挖至设计标高时，则停止掘进，通知建设方(或监理单位)会同设计、勘察、质监等单位共同鉴定，满足要求后迅速扩大桩头，清理孔底及时验收。验收后用稍高于设计标号的砼封底100mm，防止岩石风化。 成孔质量要求标准： 深度和持力层达到要求； 桩径、扩底几何尺寸不小于设计值； 垂直度0.4%，桩平面偏差5cm； 井底沉渣厚度为零。 2.6.10钢筋笼的制作、吊放： 钢筋经试验合格后，再用交流电焊机采用J506焊条焊接螺纹钢，J422焊条焊接圆钢，采用单面焊，搭接长度10d,要求焊缝表面完整，高度不低于母材，并与母材圆滑过度，焊缝宽度超出坡口23mm，主筋焊接必须在同一中心线上，同一断面焊接点数不超过50%。由于桩孔不是很深，钢筋笼制作可一次成型，经验收合格后临时堆放。 钢筋笼成型要求： 钢筋笼长度：50mm 钢筋笼直径：10mm 主筋间距：10mm 箍筋间距：20mm 钢筋笼需检验合格后方可下井，大钢筋笼用吊车吊放，小钢筋笼用扒杆吊放，安装时应慢吊慢放，防止碰撞井壁，垂直下放到位后，检查钢筋笼中心与桩孔中心是否重合，钢筋笼与井壁间垫砼垫块，以确保保护层的厚度均等。2.7桩芯砼灌注 采用C30砼灌注。灌注前应先对桩孔进行清理，抽干积水，下井清理沉渣，保证清底干净。 灌注前应做砼配比试验，为严格按配比计量进料，采用商品砼灌注，砼运输采用HBT30型砼输送泵，该设备的生产能力能满足工期要求。坍落度控制在16-18cm，砼连续灌注不得中断，井口用漏斗并连接砼串筒，串筒出口离砼面高度不超过2.0米。 为保证砼密实度，采用振动棒分层捣实，每段灌注高度小于0.5米。振动棒操作做到“快插慢拔”，在振捣过程中宜将振动棒上下略作抽动，以使上下振捣均匀。每点振捣时间一般以20秒30秒为宜，但还应视表面呈水平不再显著下沉，不再出现气泡，表面泛出灰浆为准。 分层浇注振捣，振动棒应插入下层5cm左右，以清除两层之间接缝。砼灌注完毕，应按要求留置试块，桩顶覆盖草袋养护并经常湿水或蓄水养护。 当孔内渗水量较大，孔底积水深度大于100mm时，应采用水下灌注砼，以钻机或洛阳铲作为提升机械。水下灌注主要技术要求如下： 砼坍落度控制在1618cm之间，在现场进行坍落度测定，保证其流动性、和易性。 导浆管连接处必须密封，导管离井底3040cm，在灌注时，要注意探测砼面和导管埋深情况。 首次灌注量应保证埋管，拆管时不得将导管提离砼面。 保证凿除浮浆后桩顶砼质量，超灌0.5m以上。 砼试配：砼配合比由实验室提供，可按配比进行砼浇灌。 2.8工程特点、重点、难点根据本工程的建筑、结构概况，以及合同中对工程的施工工期、施工质量所做的要求，结合现场条件（场地比较狭小）可以看出，本工程的突出特点为：（1）体量大，相应的资源投入量大。（2）工艺复杂，交叉作业量多，工期紧，如何在规定的时间有界图灵机内，高质量高标准地完成本标段大体量、结构复杂的工程，即如何部署及组织本工程的施工将是本工程的最大难点。同时，在组织施工过程中，如不针对工程中关键的工序采取先进的、可靠的技术措施，将对工程的施工质量带来不利的影响。因此土建部分深基坑支护、人工挖孔桩工程、土方工程、模板工程、混凝土工程、防水工程、及墙体抹灰将是本土建工程的重点控制对象。2.8.1采用先进的管理手段，确保质量目标的实现本工程的质量目标为“合格”。为实现目标，我们将在工程施工中采取一系列的先进管理手段，使每道工序受控，同时将严格按照工程的质量标准组织施工，积累工程资料。2.8.2认真做好深基坑支护、人工挖孔桩、土方工程、模板工程、混凝土工程、防水工程、及墙体抹灰等关键工序本工程的基础埋深为30-40m，基础坑的支护成功与否对整个工程能否顺利进行至关重要；另外由于挖土深，体量大，在开挖过程中正遇雨季，因此土石方施工亦很难，必须有一套严密的方案。为了保证质量目标实现，利用塔吊的起吊优势，墙体全部采用钢模板，要求接近清水混凝土标准，同时结构对砼的浇筑要求较高，因此模板工程及混凝土工程是本工程的关键工序之一，影响着整个工程进度及工程质量，施工过程中，我们将作为重点控制。第三章 施工组织结构及工程管理目标3.1施工组织机构3.1.1项目机构及人员设置项目经理部设项目经理一名，对工程全面负责；设项目技术负责人一名，负责现场施工技术管理工作及项目质量体系的建立与运行。项目经理部设质量组、安全组、材料组、测量室等职能部门，具体负责工程技术、施工现场管理、安全管理、质量检验、设备管理、物资供应。3.1.2项目经理部主要成员及部门职责（1）项目经理受企业法人委托，代表企业全面履行施工承包合同，具体负责施工现场的施工组织和协调管理，对工期、质量、安全、文明施工、成本目标进行控制。（2）项目副经理对项目经理负责，具体负责施工现场的施工组织和协调管理，对工期、质量、安全、文明施工及成本目标进行控制，管工程组、质量且、安全组的日常工作。（3）项目技术负责人分管工程组、质量组、安全组、测量室、试验室，负责处理技术上与监理、设计院、业主的日常事务与技术联系，组织有关人员熟悉施工图纸，组织图纸会审，组织施工组织设计、施工方案和各分项技术交底的编制，负责技术管理、质量管理和档案管理。（4）安全组负责现场文明施工、安全生产、消防保卫的组织管理。（5）质量组负责质量管理工作，工程的技术复核、隐蔽验收、质量计划、质量预控、质量检验与评定工作。（6）材料组根据工程科提出的要求，负责材料设备和工具的计划、采购、供应和管理工作。（7）测量室负责工程定位测量、楼层测量放线等工作。3.2工程管理目标3.2.1工期目标假设2007年10月10日开工，2009年4月10日竣工，工期目标为540个日历天。3.2.2质量目标确保一次性“合格”3.2.3安全生产目标杜绝重大事故，轻伤事故率小于1.5。3.2.4文明施工目标创“安全文明达标工地”。3.2.5环保目标全面执行公司ISO14001标准、环保认证体系和工作程序，在防尘、防噪、防大气污染等各方面达到ISO14001标准的要求及泸州市环何指针要求。第四章 施工部署施工部署是指导本工程施工的纲要，包括施工组织与协调、施工准备、主要方案选择、施工流程和施工段划分等，还应包括组织机构、工期控制及管理目标等。4.1施工组织与协调4.1.1人力组织我们在研究了汇景苑B区1#、2#、6#工程的特点以后，除按第三章已表述的选择了项目班子成员外，并拟选派抽调技术成熟、组织严密，有同类工程施工经验的作业班组，拟投入一个土建施工队伍负责结构和粗装饰的施工；投入现场管理工程的施工，在项目部的统一安排下，分别完成相应的工程施工。4.1.2机具组织根据工程需要，配置塔吊、砼搅拌机、施工电梯、钢筋加工机械、钢筋焊接机械等工程施工必备的的机具设备。4.2施工准备4.2.1现场交接准备进入现场前，须对现场实况进行交接，如对现场的平面和竖向控制点、场地轴线、标高等与设计要求是否相符进行复验，并办理相应的手续。4.2.2技术准备（1）组织图纸会审，把设计图纸上的疑问解决在施工之前。（2）编制施工组织设计和施工方案，报业主和监理审批。（3）根据工程需要加密现场的平面和高程控制点，并且加以保护。4.2.3机具准备根据汇景苑B区1#、2#、6#工程的需要，现场垂直运输拟设QTZ50塔吊2台，主体后期设SCD120/120施工电梯2台。电焊机、切割机、振动器、50口径潜水泵等若干。4.2.4物资准备模板和周转材料，要先落实货源，再按计划采购、供应，陆续进场。4.2.5人员准备项目管理班子在开工前进入现场，并带领部分工人，为后续人员进入现场创造条件，为现场生产做好必须的设备搭建，为开工作好前期准备。拟进土建施工队1个，安装专业队2个。4.3总体施工部署4.3.1施工管理项目部将在人力、物力、财力等方面按照重点工程和科技示范工程管理办法实施项目法管理，在技术方面着重解决好测量、人工挖孔桩、基坑支护、钢筋砼基础、框架剪力墙结构砼、外墙装饰的施工，在管理方面根据工期比较紧的实际情况，主要组织好立体交叉与流水施工作业，强调各专业之间的配合，避免因工作面不连续造成窝工的情况出现；在结构施工阶段主要解决好土建与安装的穿插施工及垂直运输工作。4.3.2施工安排本工程为框架剪力墙结构，基础梁、桩承台采用砖模，墙、梁板采用钢模板。外架采用双排悬挑钢管脚手架。4.3.3施工流程及施工段的划分（1）施工流程汇景苑B区1#、2#、6#工程施工流程图土方开挖桩基施工装饰门窗楼地面抹灰砌体专业安装分包安装予留、预埋清理收尾竣工验收室外工程屋面防水保温室外工程屋面主体结构基础结构垫层（2）施工段的划分a、本工程基础工程划分为三个施工阶段，主体工程分为两个施工段。b、装饰工程时按层分段。4.4现场总平面布置4.4.1现场总平面布置的原则（1）现场临时建设用房布置应尽量不影响工程的施工场地。（2）施工材料堆放应尽量设在塔吊覆盖的范围内，以减少二次搬运。（3）中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。（4）临时电源、电线敷设要避开人员多的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。4.4.2施工平面布置依据1、现场临界线、水源、电源位置，以及勘察成果。2、总平面图、建筑平面图3、总进度计划及资源需用量计划。4、总体部署及主要施工方案。5、安全、文明施工及环境保护要求。4.5现场临时用电布置根据现场施工设备用电量的计算，共需用电量约为800KVA。现场采用TN-S系统供电，按三级配电两级保护设计施工，PE线与N线严格分开使用，接地电阻不大于4欧姆，施工现场所有防雷装置冲击接地电阻不大于30欧姆。开关箱内漏电保护额定漏电动作电流不大于30毫安培培，额定漏电动作时间不大于0.1秒。临时用供电共分三路；一路供加工区设备作用，一路供塔吊、混凝土搅拌机使用，一路供办公区和生活区使用。根据用电设备在施工现场的布置情况，从总配电箱分两路用直埋式敷设电缆沿围墙布置，电缆选用V223120+295，形成环状供电线路，各建筑物内间隔50m设配电箱，每层设两个配电箱，每层设标准接线盒若干，用10mm2的铜芯橡皮绝缘电缆接至用电地点。所有供电系统都采用三级控制二级保护，所有主线路电缆埋地敷设。4.6现场道路布置在现场内沿规划道路布置环形道路，由大门通往办公区、生活区也相应设置道路。大门设为6m宽。现场围墙均采用1800mm砖砌墙体，按我公司标准要求，刷相应颜色的油漆和标识。4.7垂直运输设备布置根据本工程的特点、现场平面情况以及建筑物的结构布局形式、地上结构形式和结构尺寸等因素，考虑布置两台QTZ50型塔吊，臂长50m，主体后期及装饰、安装阶段布置两台施工电梯。塔吊的安装与拆除（1）安装说明塔吊基础设在基坑外，同现场现有标高齐平。（2）塔吊平面布置图：见施工总平面布置图。（3）塔吊的安装和拆除便于结构施工，进入现场后，施工前将塔吊设立并投入使用，塔吊一次安装并升至30米高度。第五章 施工进度计划5.1施工进度计划的特点施工进度计划说明：本工程是汇景苑B区1#、2#工程，地上29层，地下3层；6#楼4层。根据本工程特点，按照工程特点划分为施工段来组织流水施工，加快施工进度及提高劳动生产率。5.2施工总进度控制点本工程为汇景苑B区1#、2#、6#工程，根据工程特点、现场情况及社会环境等，在保证工程质量、安全文明施工的前提下快速施工，施工总进度控制点作如下安排：总工期为540天，即2007年10月10日至2009年4月10日。其中基础结构90天，地下室结构60天，主体结构170天，装饰部分130天，安装收尾工程60天，竣工清理20天，验收准备10天。各控制点日期如下，并采用流水交叉施工。假定 2007年 10月10日 开工2008年 1月10日 基础结构完 2008年 3 月 10日 地下结构完 2008年 9月 1 日 结构封顶完2009年 1月10日 装饰部分完2009年3月10日 收尾工程完 2009年 4 月 1日 竣工清理2009年 4月 10日 竣工验收5.3施工进度计划施工进度计划用施工进度网络图表示。根据业主的要求，综合考虑了本工程的施工条件，施工环境、施工季节和劳动力、施工技术方面的因素，我们制定总体施工网络计划。依据总进度计划项目工程部将编制月进度计划，施工专业队依据月进度计划编制周计划并报项目管理部审批，现场施工工长依据周计划编制日进度计划，并于每天生产例会提出经各专业队认可后作为第二天计划，发给各有关执行人，这样编制的计划确保了其可操作性及实用性，同时，能将施工中出现的问题在量短的时间内解决。5.4进度控制的方法与措施在进度计划的控制中，我们将充分利用企业各种资源，采取各种切实可行的措施与方法。5.4.1进度控制的主要方法1、行政的方法2、经济的方法5.4.2施工进度控制的措施1、组织措施1）落实项目管理机构中进度控制部门的人员。2）确定进度协调工程进度。3）对影响进度目标实现的干扰和风险因素进行分析。4）充分利用施工空间和时间，应用流水段均衡施工流水工艺，合理安排工序，在保证安全质量的前提下，充分利用施工空间科学组织土建、装饰和设备安装之间的立体交叉作业。5）严格工序施工质量，确保一次验收合格，杜绝返工。6）为确保工期完成，我们将选择施工经验丰富的专业施工队伍，不会因节假日或季节而导致劳动力缺乏，劳动力保障有力及时。7）为保证工期，降低劳动强度，我们将最大限度地提高机械化施工水平，设臂长50m的塔吊两台，这些都是完成计划的有力保证。2、技术措施积极推广应用四新技术，从科学含量确保工期。例如：钢筋连接采用闪光对焊、电渣压力焊等。第六章 本工程土建工程主要施工方法、工艺6.1施工测量6.1.1施工测量准备（1）测量仪器本工程应用的经纬仪、水准仪等须经政府主管部门批准的计量检测单位校核，并确保使用时在有效检测周期内。（2）复核水准点及坐标点对业主提供的方格网的坐标桩及水准点进行复测，确定水准点和坐标的准确性。放线采用轴线交会法和极坐标两种，放样出主轴线的位置。6.1.2施工测量平面控制网的测设首先根据施工总平面图建立的矩形控制网，利用仪器将控制桩引测到工程周围的地面上，并对控制桩加以保护以防破坏。控制点引测：根据业主提供的标准高程点在场区内引测不少于8个控制点，要求埋深0.6米，用混凝土浇筑并以钢柱标记，并测定高程作为工程定位放线的依据。控制网布设：依据场内导线控制点，沿距建筑物开挖线约1米远位置测设各轴线方向控制基准点，将主控轴线引埋设基准点，并浇筑砼稳固。6.1.3建筑物的定位测量6.1.3.1轴线定位放线轴线定位前先精确地计算各轴线上的主要坐标，然后选用极坐标法进行点位放线。控制桩设在槽边外2-4米处，不受施工干扰，便于引测和保存桩位。基础施工完毕后，利用精密水准仪，全站仪将标高控制点、轴线投放到基础表面上，并设立建筑物高程控制点和内控轴线控制网系统，此时建筑物内形成独立系统，而外部标高、轴线控制点转换成为建筑物的变形比较系统，将作为建筑物沉降、不均匀沉降引起的倾斜和外墙装饰墙面控制的检验基点，外部控制点须经常检验复核，保持系统的精确度。6.1.3.2轴线定位竖向传递当基础轴线、高程系统完成后，设立测量室，室内设有十个钢板控制轴线交汇点，并在以上各楼层楼板上与该点相对应的位置留出200mm200mm的预留孔，作为控制点垂直向上传递用，且与主轴作相互校核。在控制点上驾设激光垂准仪向上垂直投射至上层空调处的透明靶上，确定上一层楼控制轴线交汇点，再利用经纬仪将交汇点复核，即可得到上层楼的控制轴线平面，利用该平面控制体系进行上层楼的施工测量。必须注意外控制、内控制之间的关系必须保持一致，这样无论施工到哪一阶段，都能确保精度。6.1.3.3模板的定位与高程控制在基坑内浇灌混凝土垫层以后，根据基坑定位桩将基础纵横轴线投影到垫层面上。根据轴线放置模板，并用水准测量方法检查模板标高。支模过程中，测量人员应将经纬仪架在模板端头的分仑线上，对模板的方向、直线性进行检查，校正。检查标准每100米长方向误差3mm。方向检查完毕后，再用水准仪检测，调整模板高度。水准仪应架在模板中间位置，直接后视水准点，每5米测一点，模板高程允许误差2mm。6.1.3.4在观测过程中的注意事项仪器在观测过程中，一定按有关规定、规范作业，使用仪器要始终保持在良好状态，阻止雨、曝晒天气仪器一定要打伞。经常检查仪器圆水准泡是否居中。经纬仪要经常检查后视方向是否有变化，并及时调整好。水准观测完成后，一定要闭合或附合检查，防止仪器变化或偶然读错造成误差，影响施工。6.1.4建筑物的高程测量（1）在首层的核心筒上标定出0.000。（2）在每层的核心筒浇筑完后，在电梯井筒或楼梯口内向上传递高程。在室内柱子及墙体上定出+0.50m的标高线上，并弹墨线标明，以供室内地坪线抄平和室内装修用。（3）引测高程采用水准仪和50米钢尺。但对钢尺必须做加拉力、尺长、温度三差改正，并应往返数次测量，确定标高传递的准确性。（4）在结构层内引测标高时，要使用水准仪往返测量与基准点校核，误差要控制在规范范围内。确保精度要求。6.1.5测量允许误差根据中华人民共和国国家标准工程测量规范GB50026-93；（1）轴线位移3mm，混凝土柱垂直度允许偏差3cm。（2）标高竖向传递的允许偏差见一览表。标高传递允许偏差一览表 表7-3高度（m）允许偏差国家标准（mm）内控标准（mm）每层32总高536.1.6测量施工注意事项(1)为了做到防患于未然,建立合理的复核制度,每一工序均有专人复核.(2)测量仪器均在计量局规定周期内检定,并有专人负责.(3)对原始坐标基准点和轴线控制网定期复查.(4)由于测量工作量大,为保证各班组相互配合,以求紧密衔接,施工测量应与各专业工种密切配合,并制定切实可行的与施工同步的测设手段.6.1.7建筑物的沉降观测(1)水准点的设置沉降观测应根据稳定性良好的水准点进行,水准点应考虑长久使用,为了便于检查核对,专用水准点埋设不少于三个,埋设地点必须稳定不变,防止施工机具、车辆碰压。（2）仪器选择本工程使用精密水准仪（DSI）及配套的水准尺。（3）观测依据及精度要求依据工程测量规范GB50026-93、建筑变形测量规程JGJT8-97。精度要求：JGJT8-97二级的要求。（4）沉降观测点的布置：沉降观测点的布置应符合设计要求，设计未规定时，按下列原则设置。建筑物的四角、大转角处及沿外墙每10-15m处或每隔2-3根柱上。沉降观测的标志：根据本建筑的结构类型和建筑材料，选用隐蔽标志。（5）沉降观测的周期及观测时间建筑物施工阶段的观测，应随施工进度及时进行，一般每增加一层观测一次。建筑物使用阶段的观测次数，应视地基土类型和沉降速度大小确定。一般情况下，第一年观测3-4次，第二年观测2-3次，第三年后每年1次，直至稳定为止。沉降是否进入稳定阶段，应由沉降量与时间关系曲线判定。若沉降速度小于0.01-0.04mm/d，可认为已进入稳定阶段。（6）沉降观测结束后，应及时整理观测资料，妥善保存，作为该工程技术档案资料的一部分，观测成果包括：沉降观测成果表；沉降观测点位分布图及各周期沉降展开图。v-t-s(沉降速度、时间、沉降量)曲线图；观测分析报告6.2钢筋工程本工程地下室受力钢筋连接采用焊接或搭接。（2）施工方案本工程的钢筋采用机械加工人工绑扎，由一个专门班组成型，成型后由塔吊运到基坑内，其它施工方法同上部结构。6.2.1模板工程（1）工程特点本工程地下室面积较大，墙身厚度在250mm，需投入大量的、高质量的模板和周转材料。根据此工程特点，支撑选用483.5钢筋体系，细分流水段，加快模板周转。6.2.2混凝土工程（1）工程简况本地下室工程结构长，各部位的混凝土分为：基础梁、外墙、剪力墙、柱。（2）施工组织人员组织根据施工流水段的划分，设一个砼班组，计30人。（3）混凝土浇筑前的准备机具准备及检查砼浇注前，对料斗、串筒、振动器及振动棒、等机具设备按需要落实。对易损机具，应有备用，所用的机具均应浇筑前进行检查和试运转，同时配有专职技工以便随时维修。保证水电供应在砼浇筑期间，要保证现场水、电、照明不中断。掌握天气季节变化情况对气象部门加强预测预报的联系工作。在每一施工段浇砼时，掌握天气的变化情况，尽量避开雨天，以确保砼的浇筑质量。检查模板、支架、钢筋和预埋件在砼浇筑之前，应检查和控制模板、钢筋、保护层和预埋件等的尺寸、规格化处理、数量和位置，其偏差应答合施工规范要求。在检查时应注意以下几点：a、模板的标高、位置和构件的截面尺寸是否符合设计要求。b、所安装的支架是否稳定；支撑和模板的固定是否可靠。c、砼浇筑前，模板内的垃圾、木片等应清除干净。（4）混凝土的浇筑方法本工程从基础地下室砼起采用人工拌制，底板电梯井部位较厚，必大体积砼，对大体积砼温差裂缝的控制，我们主要采取以下措施：A、选用水化热较低的和安定怀较好的矿渣酸盐水泥，降低水泥
