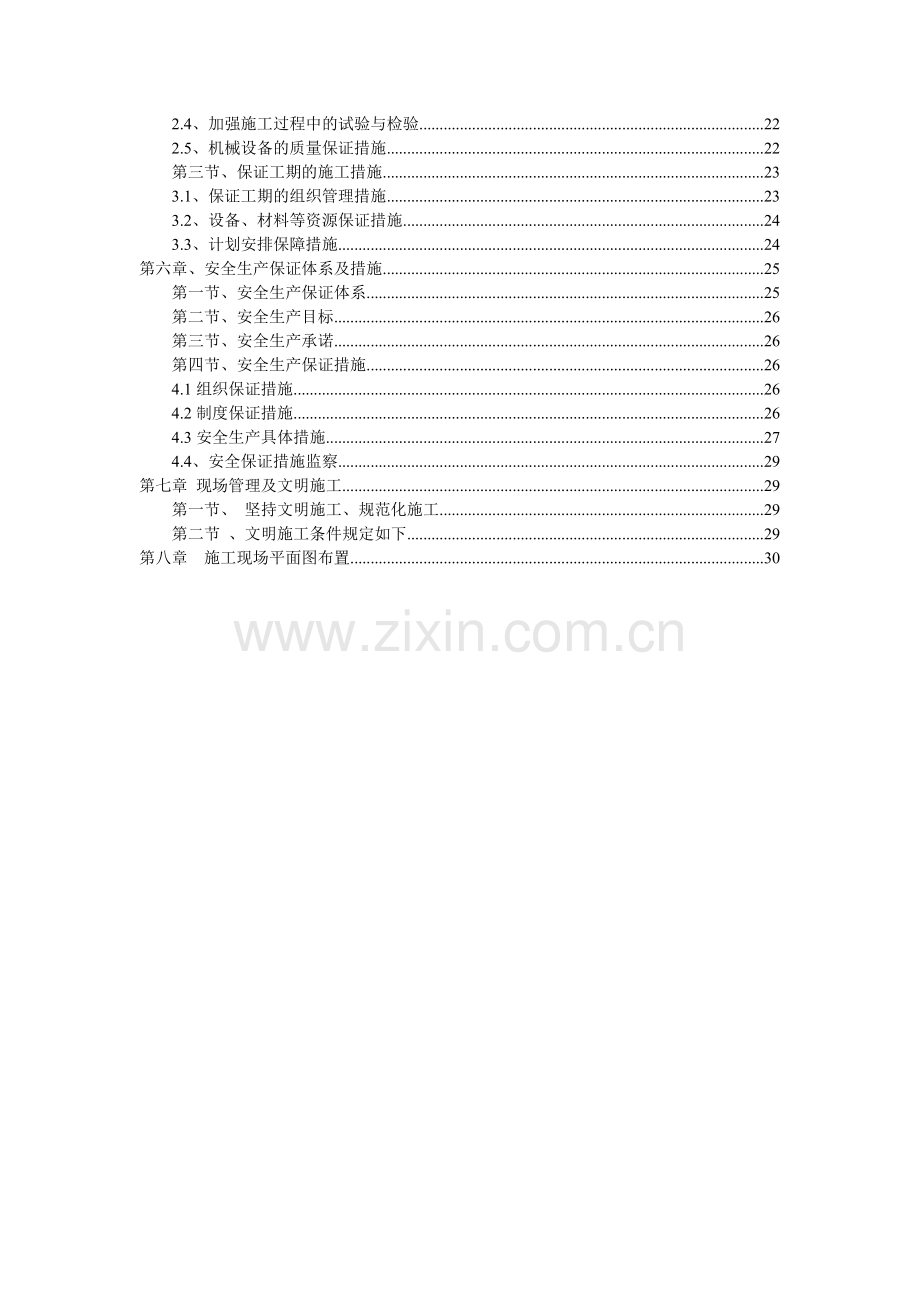

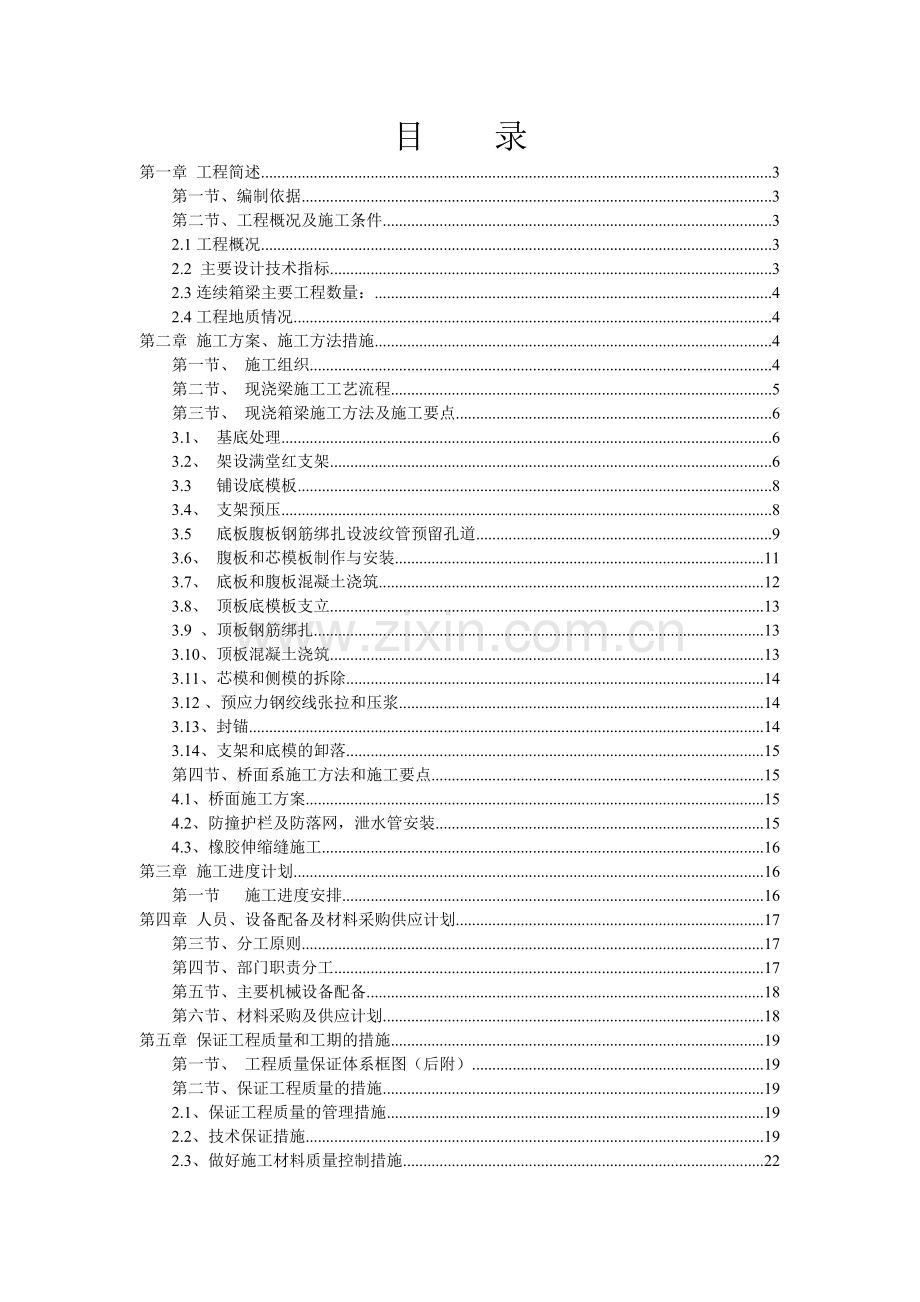

目 录
第一章 工程简述 3
第一节、编制依据 3
第二节、工程概况及施工条件 3
2.1工程概况 3
2.2 主要设计技术指标 3
2.3连续箱梁主要工程数量: 4
2.4工程地质情况 4
第二章 施工方案、施工方法措施 4
第一节、 施工组织 4
第二节、 现浇梁施工工艺流程 5
第三节、 现浇箱梁施工方法及施工要点 6
3.1、 基底处理 6
3.2、 架设满堂红支架 6
3.3 铺设底模板 8
3.4、 支架预压 8
3.5 底板腹板钢筋绑扎设波纹管预留孔道 9
3.6、 腹板和芯模板制作与安装 11
3.7、 底板和腹板混凝土浇筑 12
3.8、 顶板底模板支立 13
3.9 、顶板钢筋绑扎 13
3.10、顶板混凝土浇筑 13
3.11、芯模和侧模的拆除 14
3.12 、预应力钢绞线张拉和压浆 14
3.13、封锚 14
3.14、支架和底模的卸落 15
第四节、桥面系施工方法和施工要点 15
4.1、桥面施工方案 15
4.2、防撞护栏及防落网,泄水管安装 15
4.3、橡胶伸缩缝施工 16
第三章 施工进度计划 16
第一节 施工进度安排 16
第四章 人员、设备配备及材料采购供应计划 17
第三节、分工原则 17
第四节、部门职责分工 17
第五节、主要机械设备配备 18
第六节、材料采购及供应计划 18
第五章 保证工程质量和工期的措施 19
第一节、 工程质量保证体系框图(后附) 19
第二节、保证工程质量的措施 19
2.1、保证工程质量的管理措施 19
2.2、技术保证措施 19
2.3、做好施工材料质量控制措施 22
2.4、加强施工过程中的试验与检验 22
2.5、机械设备的质量保证措施 22
第三节、保证工期的施工措施 23
3.1、保证工期的组织管理措施 23
3.2、设备、材料等资源保证措施 24
3.3、计划安排保障措施 24
第六章、安全生产保证体系及措施 25
第一节、安全生产保证体系 25
第二节、安全生产目标 26
第三节、安全生产承诺 26
第四节、安全生产保证措施 26
4.1组织保证措施 26
4.2制度保证措施 26
4.3安全生产具体措施 27
4.4、安全保证措施监察 29
第七章 现场管理及文明施工 29
第一节、 坚持文明施工、规范化施工 29
第二节 、文明施工条件规定如下 29
第八章 施工现场平面图布置 30
AK0+484跨线桥上部构造施工组织设计
第一章 工程简述
第一节、编制依据
第二节、工程概况及施工条件
2.1工程概况
本跨线桥位于吕桥互通立交A匝道,与津汕高速公路交角为110º,左右半桥按正桥设计,错孔布设,中心桩号为AK0+484.123=K21+379。平面位于直线段内,纵断位于纵坡+2.5001%、-2.5%竖曲线半径R=2500m的竖曲线上,桥面采用双向横坡2%,桥面横坡以箱梁整体旋转而成。上部结构为4孔一联(23+30+30+23 m)现浇预应力混凝土箱梁,梁高为1.60m,箱室高1.22m,桥梁全长112.04m ,桥宽15.5m,分左右双幅,单幅宽7.74m,其中梁底宽4.5m。桥台采用单向GYZF4450*87橡胶支座,桥墩墩采用单幅单GYZΦ850*115橡胶支座。下部构造采用柱式墩、肋板式台,墩台均采用钻孔灌注桩基础。
2.2 主要设计技术指标
2.2.1、设计荷载:公路—I级
2.2.2、桥面宽度:单幅0.5m墙式护栏+净—6.75m+0.5m墙式护栏
2.2.3、桥面横坡:双向坡2%
2.2.4、地震烈度:基本烈度6度,按7度设防。
2.3连续箱梁主要工程数量:
砼857.6立方米;
II级钢筋 93295Kg;
I级钢筋19564 Kg;
钢铰线26630 Kg
2.4工程地质情况
桥位所处为滨海平原地貌,海相沉积地层与河流冲积地层互层。表层为亚砂土,局部为种植土,其下为软弱土、亚沙土、亚粘土、粉细砂层,软弱图连续分布在2.5m—16.0m及29.8—34.7m支间,局部夹粘土层。
第二章 施工方案、施工方法措施
第一节、 施工组织
1、 AK0+484.123跨线桥连续箱梁由桥涵七处负责施工,组织四个专业队伍施工作业。第一队负责支架和模板的施工;第二队负责钢筋制作与安装的施工;第三队负责预应力系统的施工;第四队负责混凝土的施工;每个队按施工工艺组织施工作业。
2、根据本桥的设计图纸及施工工艺安排, 先施工左幅桥,左幅桥完成后再施工右幅桥。
3、根据设计图纸结合现场实际情况 ,首先对基底进行处理达到承载力要求;支架采用碗扣式整体钢支架上铺横顺方木的施工方案。模板采用定型钢模板,在工厂统一加工制作。预应力施工严格按照图纸要求进行。
4、砼采用拌和站集中拌和,罐车运输, 混凝土泵车浇筑的施工方法。钢筋加工统一在预制厂地内进行 ,检测合格后,用炮车运输到施工现场安装。
第二节、 现浇梁施工工艺流程
张拉钢绞线
孔道压浆
封锚
拆除支架
砼达到80%强度
基底处理
铺设满堂红支架
支立底模
加工整修模板、刷脱模剂
预压
钢筋加工
模板及支架调整
底板腹板钢筋绑扎设波纹管预留孔道穿束
浇注底板及腹板砼
砼拌制、运输
侧模板支立、检查
安放顶板底模
绑扎顶板翼板钢筋
砼拌制、运输
浇注顶板、翼板砼
抽取试块
拆芯模
砼养护
抽取试块
第三节、 现浇箱梁施工方法及施工要点
3.1、 基底处理
由于现浇箱梁在施工过程中荷载较大且沿海地区为淤泥质沉淀区平原,土质较差,经检测地级承载力为120KPa,不能满足施工要求。因此在搭设支架前对地基进行如下处理,首先把施工区域内地淤泥、杂物及泥浆地中的泥浆清理干净,分层换填好土并压实,压实度按90%控制。局部处理合格,整体整平后,再分层填土压实。压实度按93%控制。最上层填50cm厚12%的石灰土,分2层碾压成型,压实度不低于93%。处理后经采用轻型触探仪测试处理后的地基承载力,最大值达到700 kPa ,最小值为580 kPa 。对箱梁支架基础进行放样,确定其平面位置,横桥向浇筑10cm厚,25cm宽C25混凝土条形基础。
3.2、 架设满堂红支架
3.2.1、支架施工方案:
支架采用满布式碗扣支架,支架钢管采用Φ48*3.5型,施工时左右幅桥分幅进行,先施工左幅桥。 根据每跨地面标高选定立杆高度,立杆纵向间距90cm,横向间距90cm;墩四周中横梁位置的纵横间距加密为60cm×90cm。为了确保满堂支架的整体强度、刚度和稳定性,每跨纵向每隔3m分别在桥墩处、1/8跨、3/8跨、跨中设置9道钢管剪刀撑,每跨横向设立5道剪刀撑。碗扣支架立杆底部垫底托,顶部加顶承托已进行标高调整。顶托上面纵向分布10cm*10cm方木,间距90cm,共计横向分布方木9道;10cm*10cm方木,间距45cm一道,共236道,上铺钢底模100cm*150cm,桥梁整体采用钢结构定型模板。(后附图)
3.2.2、支架设计与验算:
(1) 荷载计算:
模板自重:a=0.093KN/m2 纵横木自重:b=0.35KN/m2;
钢筋砼自重:c=24.83KN/m2; 施工荷载: d=1.5KN/m2;
振捣荷载:e=2.0KN/m2;
设计立杆数量纵桥向118根,间距90cm,横桥向9根,间距90cm。
施工总面积:4.5*106=477m2,
(a+b+c+d+e)=28.773KN/m2
q=1.2*(0.093+0.35+24.83)+1.4*(1.5+2.0)=35.23KN/m2
每根立杆承受荷载力:P=qa=35.23*0.9*0.9=28.54KN<30KN
可见立杆承载力满足要求。
(2)地基承载力验算:
计算公式: p = N/ A ≤f
每根立杆支架底座下混凝土受力面积:
A = a ×b = 0.25 ×0.9 = 0. 225 m2
P = N/ A = 28.54/0.225=126.84 Kpa
考虑到本桥脚手架基础处于地面之上,系数K 取低值为0.4 则:
f K = P/ K= 126.84/ 0. 4 = 317.11Kpa
所以,地基承载力必须大于317.11 Kpa.因此原有地基不能满足承载力要求。需要进行换填处理。按上述采用12%的石灰土处理,分2层处理,共计50cm厚;处理后经采用轻型触探仪测试处理后的地基承载力,最大值达到700 kPa ,最小值为580 kPa ,满足承载力要求。
(3) 立杆验算:
以3节3.6+2.7+1.2立杆搭配进行计算。立杆为Φ48*3.5钢管,则:
. A=4.89cm2、Ix =12.19cm4,Wx =5.08cm3,回旋半径Rx =1.579cm
立杆细长比为:λ=h/rx=120/1.579=76< [λ0]=150
根据细长比查表A3钢管类截面积轴压构件稳定系数ψ=0.823则:
铺p/(ΨA)=78.79 MPa <(σ0)=215 MPa 可见弯曲强度满足要求。
(4) 横杆验算
横向楞木间距为0.45米,支架横向间距为0.9米,则小横杆承受的净载为: (24.83KN/m2+0.093KN/m2 +0.35KN/m2)*0.45=11.37KN/m
弯曲强度:δ=ql2/10W=11.37*9002/10*5.078*103=181.4MPa<(σ0)=215 MPa
抗弯刚度:f=ql4/150EI=11.37*9004/150*2.1*105*1.215*105=2.4mm<3mm
横杆满足要求。
3.2.3、支架搭设要求:
竖杆要求每根竖直,立竖杆后及时加纵、横向平面钢管固定,确保满堂支架具有足够的强度、刚度、稳定性。满堂碗扣支架搭设完毕后,测量放样,确定每根顶托的高度(每根顶托的高度按其位置处梁底高减构造模板厚度和方木楞、木楔的厚度计算),保证整个支架的高度一致并满足设计要求。为了施工方便和安全,在第二垮的外侧搭设人行工作梯,工作梯安装1.2m高的护栏。
3.2.4、施工预拱度的确定与设置
在支架上浇筑连续箱梁时,在施工中和卸架后,上部构造要发生一定的下沉和挠度,为保证上部构造在卸架后能达到设计要求的外形,在支架、模板施工时设置合适的预拱度。在确定预拱度时,主要考虑了以下因素:
A、 由结构自重及活载一半所引起的弹性挠度δ1;
根据设计单位给出的数值。如果设计没有给出,则不考虑 。
B、 支架在承荷后由于杆件接头的挤压和卸落设备压缩而产生的非弹性变形δ2;
C、 支架承受施工荷载引起的弹性变形δ3;
D、 支架基础在受载后的非弹性沉陷δ4;
E、 超静定结构由混凝土收缩、徐变及温度变化而引起的挠度δ5。
F、 预应力张拉产生的上拱度。
纵向预拱度的设置,最大值为梁跨的中间,桥台支座处、桥墩与箱梁固结处为测定的支架弹性形变值,按二次抛物线计算确定。另外,为确保箱梁施工质量,在浇筑前对全桥采用吨袋进行等载预压以消除其不可恢复得变形,并观测其弹性变形值,根据该值对上述预拱度数值进行修正以确定更适当的预拱度。
3.3 铺设底模板
在顶托上面纵向分布10cm*10cm方木9道,横向分布10cm*10cm方木每45cm一道,共236道,上铺100cm*150cm钢底模。楞木接头相互交错布置,方楞木之间调整顶托锣杆高度以保证底模线形。铺设时每块底板用海绵条夹缝纵横连接,用螺丝紧固。底模铺设完成后,清除底板表面外露海绵条,模板表面光滑、平整,确保拼缝质量。在铺设底模前先放置好支座,并在支座位置处根据梁底的楔块尺寸在底模上开孔,在开孔处支立梁底楔块的模板,楔块的底模根据预埋钢板的尺寸也开孔,预埋钢板与楔块的底模用高强砂浆密封。
3.4、 支架预压
3.4.1预压荷载:
为了检查支架的承载力,减少和清除支架的非弹性变形及地基的沉降量 。在铺设完箱梁底模后,对全桥支架、模板进行预压,预压荷载按箱梁自重荷载的100%考虑。
3.4.2预压方法:
预压采用吨袋内装石屑,用吊车吊装逐级加载。预压重量按计算荷载的50%→100%分两次逐级加载。也就是说吨袋分两层布设,先铺设第一层,全部完成后再铺第二层。预压时每跨5个断面,每个断面设4个观测点。其中底模板上设置2个,支架底基础上设置2个。
3.4.3预压观测
每天对观测点进行观测1次,观测的方法采用水准仪测量,测加载前标高为△1,加载后标高为△2,卸载后标高为△3,加载后观测7天,最后3天下沉均<5mm后,不再观测开始卸载,根据观测结果绘制出沉降曲线。在预压前、后和预压过程中,用仪器随时观测跨中、1/4梁跨位置的变形,并检查支架各扣件的受力情况,验证、校核施工预拱度设置值的可靠性和确定支架预拱度设置的合理值。
3.4.4卸载
当观测到最后3天下沉均<5mm后,不再观测开始卸载。卸载也采用吊车逐个将吨袋卸下。卸载完成后,观测支架的弹性变形。并绘出荷载-变形曲线,根据此曲线确定最后的预拱度。(确定预拱度的依据资料后附)
3.4.5支架调整
在支架预压完成后,重新标定桥梁中心轴线,对箱梁的底模板平面位置进行放样。预压后通过调承托精确调整底模板标高,其标高设定时考虑设置预拱度。预拱度设置要考虑梁自重所产生底拱度,下沉曲线与预留拱叠加,为成型后梁体底模标高。
3.5 底板腹板钢筋绑扎设波纹管预留孔道
3.5.1、钢筋检验
钢筋按不同种类、等级、牌号、规格及生产厂家分批验收、分别堆放,不得混杂,且立标牌以示识别。钢筋在运输、储存过程中,应避免锈蚀和污染,并堆置在钢筋棚内。在钢筋进场后,要求提供附有生产厂家对该批钢筋生产的合格证书,标示批号和出厂检验的有关力学性能试验资料。进场的每一批钢筋,均按JTJ055-83《公路工程金属试验规程》进行取样试验,试验不合格的不得使用于本工程。
3.5.2、钢筋制作、绑扎
箱梁钢筋按设计图纸在钢筋加工棚内进行加工;纵向通长钢筋采用双面搭接焊焊接,焊接接头符合JGJ18-96《钢筋焊接及验收规程》的要求。焊接接头不设于最大压力处,并使接头交错排列,受拉区同一焊接接头范围内接头钢筋的面积不得超过该截面钢筋总面积的50%。钢筋布置按设计图纸,在底模上标出钢筋布置的位置然后在底模上先绑扎底板钢筋,待浇筑完底板和腹板混凝土后绑扎顶板及翼板钢筋。
为保证钢筋保护层的厚度,在钢筋与模板间设置触点式砂浆垫块,垫块用预埋的铁丝与钢筋扎牢,并互相错开布置。
3.5.3、预应力管道及预埋件的安装
在腹板普通钢筋安放基本完成后,对预应力钢材的平面和高度(相对底模板)进行放样,并在钢筋上标出明显的标记。放样完成即进行穿波纹管,波纹管连接处的缝隙应用胶带纸包缠牢,防止水泥浆渗入。张拉端锚垫板等的预埋,先制作满足设计图纸要求的角度和端头模板,将锚垫板用螺栓固定于端头模板上。预应力管道的埋置位置决定了今后预应力筋的受力及应力分布情况,因此对管道的埋设严格按照设计图纸仔细认真的进行,注意平面和立面的位置,用Φ12的钢筋焊成“#”架夹住管道点焊固定在箍筋及架立筋上。安装时严格逐点检查管道的位置,如发现有不对的地方立即调整。浇筑前检查波纹管的密封性及各接头的牢固性,用灌水法做密封性试验,做完密封性试验后用高压风把管道内残留的水吹出。
3.5.4、预应力钢材的放样、安放
钢绞线下料长度时考虑张拉端的工作长度,下料时,切割口的两侧各5cm先用铅丝绑扎,然后用切割机切割。下料后在地坪上进行编束,使钢绞线平直,每束内各根钢绞线应编号并顺序摆放,每隔1m用22号铅丝编织、合拢捆扎。在波纹管、锚垫板安装完成和钢绞线编束后,即进行钢绞线穿束工作,穿束时注意不捅破波纹管。在安装预应力管道的时候,同时进行预应力钢束的穿束工作,穿束完后,用间距50cm的φ12“#”字定位钢筋将波纹管牢固固定于钢筋骨架上,确保其平面位置和高度准确。当预应力钢筋与普通钢筋有冲突时,可适当挪动普通钢筋或切断,并在其它位置得以恢复。钢绞线外露部分用塑料膜包缠,防止污染。在穿束之前做好以下准备工作:
(a)清除锚头上的各种杂物以及多余的波纹管。
(b)用高压水冲洗孔道。
(c)在干净的水泥地坪上编束,以防钢束受污染。
(d)卷扬机上的钢丝绳要换成新的并要认真检查是否有破损处。
(e)在编束前应用专用工具将钢束梳一下,以防钢绞线绞在一起。
(f)将钢束端头做成圆锥状,用电焊焊牢,表面要用砂轮修平滑,以防钢束在波纹管接头处引起波纹管翻卷,堵塞孔道。
由于预应力束孔道是曲线状,钢绞线较长,采用人工为主、卷扬机为辅的穿束方法。用人工穿束困难时,将钢丝绳系在高强钢丝上,用人工先将高强钢丝拉过孔道,然后将钢丝绳头用半圆钢环与钢束头经焊接而接在一起,开启卷扬机将钢束徐徐拉过孔内,在钢束头进孔道时,用人工协助使其顺利入孔。
3.6、 腹板和芯模板制作与安装
3.6.1腹板侧模、翼板底模的安装:
箱梁侧模板采用定型钢模板,横梁、内腹模等全部采用刨光木模板。绑扎完腹板钢筋和预应力筋后后安装腹板外模和芯模。在底模上标出腹板侧模、内腹模、翼板边线的位置,然后按标定的位置支立模板。两侧外腹板侧模之间顶、底部采用φ16对拉螺栓进行紧固和支撑。施工时保证模板支架的强度与刚度,防止模板变形。
内腹板和横梁模板使用刨光木模板,外罩厚塑料。为保证侧模稳固在箱梁主筋和腹箍筋上,设置一定数量的定位钢筋。准确确定模板位置,并在箱梁腹板上设置φ10对拉螺栓,以保证模板的结构尺寸和防止变形。内模腹板肋条间距为40cm,横向设置上下两道竖向间距为60cm的10cm*10cm横肋木,对拉螺栓紧固在横肋木上。在安装模板时特别注意以下问题:在梁端与横梁位置预应力锚头位置的模板和支座处模板,应按设计要求和支座形状做成规定的角度与形状,并保证锚头位置混凝土面与该处钢绞线的切线垂直。在外露面底、侧面的模板,特别是预应力张拉端模板应按要求安装附着式振动器,以保证混凝土浇筑质量。所有外露面模板涂竖脱模剂,保证模板光洁、严密不漏浆。所有排气孔、压浆孔、泄水孔的预埋管及桥面泄水管按设计图纸固定到位,预埋件的预埋无遗漏且安装牢固,位置准确。
3.7、 底板和腹板混凝土浇筑
混凝土采用强制式搅拌机拌制,混凝土罐车运输,泵送入模。底板和腹板混凝土采用斜向分段、水平分层的方法进行浇筑,分段长度为3m,分成厚度为30cm ,浇筑从桥的一端向另一端推进。.浇注过程中采用两台泵车在桥的左右侧对称进行,每台泵车配备2台混凝土罐车运输混凝土,以保证混凝土泵车输送的连续性。在浇筑过程中安排各工种检查钢筋、支架及模板的变化,遇到情况及时处理。
混凝土浇筑前对支架、模板和预埋件进行认真检查,清除模板内的杂物,并用清水对模板进行认真冲洗。为防止混凝土本身的收缩及施工时间较长,混凝土配合比设计时掺入外加剂,施工过程中严格按施工配合比配置混凝土。浇筑过程中为防止内模移位,腹板浇筑时采取对称平衡浇筑,腹板使用插入式振捣器振捣。底板采用插入式振捣器振捣和平板式振动器振捣配合进行。振捣过程注意不要振破预应力束波纹管道,以防水泥浆堵塞波纹管,浇筑工程中要经常来回地拉动钢绞束的两个端头,防止浇筑时漏浆堵塞管道。在腹板两侧预应力张拉锚固区内1.5米范围内,预埋∪行筋,以加强锚固连接。采用土工布覆盖混凝土表面,洒水养护,混凝土洒水养护的时间为7天,每次洒水以保持混凝土表面经常处于湿润状态为度。
泵送混凝土施工工艺:
1、施工工艺
(1)泵送混凝土前,先把储料斗内清水从管道泵出,达到湿润和清洁管道的目的,然后向料斗内加入与混凝土配比相同的水泥砂浆(或1:2水泥砂浆),润滑管道后即可开始泵送混凝土。
(2)开始泵送时,泵送速度宜放慢,油压变化应在允许范围内,待泵送顺利时,才用正常速度进行泵送。
(3)泵送期间,料斗内的混凝土量应保持不低于缸筒口上10mm到料斗口下150mm之间为宜。避免吸入效率低,容易吸入空气而造成塞管,太多则反抽时会溢出并加大搅拌轴负荷。
(4)混凝土泵送保持连续作业,当混凝土供应不及时,降低泵送速度,泵送暂时中断时,搅拌不停止,保持运转。当叶片被卡死时,需反转排队,再正转、反转一定时间,待正转顺利后方可继续泵送。
(5)泵送中途若停歇时间超过20min、管道又较长时,每隔5min开泵一次,泵送小量混凝土,管道较短时,采用每隔5min正反转2—3行程,使管内混凝土蠕动,防止泌水离析,长时间停泵(超过45min)气温高、混凝土坍落度小时可能造成塞管,将混凝土从泵和输送管中清除。
(7)当施工时气温较高,采用温草袋覆盖管道进行降温,以降低入模温度。
(8)泵送管道的水平换算距离总和应小于设备的最大泵送距离。
2、泵送结束清理工作:
(1)泵送将结束时,应估算混凝土管道内和料斗内储存的混凝土量及浇捣现场所欠混凝土量(Φ150mm径管每100有1.75m3),以便决定拌制混凝土量。
(2)泵送完毕清理管道时,采用空气压缩机推动清洗球。先安好专用清洗水,再启动空压机,渐进加压。清洗过程中,应随时敲击输送管,了解混凝土是否接近排空。当输送管内尚有10m左右混凝土时,应将压缩机缓慢减压,防止出现大喷爆和伤人。
(3)泵送完毕,应立即清洗混凝土泵、布料器和管道,管道拆卸后按不同规格分类堆放。
3.8、 顶板底模板支立
当底板、腹板混凝土浇筑3天后,顶板和底板之间设立纵向间距为80CM,横向间距为60cm的竖向方木支架,标高调整好后,铺设顶板刨光木质底模板。考虑梁扳浇筑完成后要拆除内模,在支立顶模板时,每隔10米设一天窗,具体尺寸为80cm*120cm,带混凝土成型后拆除内模后,在进行封堵。
3.9 、顶板钢筋绑扎
顶板钢筋绑扎除按图纸严格施工外,施工工艺和要求按腹板钢筋施工进行。施工时注意预埋件的位置和数量是否正确。
3.10、顶板混凝土浇筑
箱梁底板砼浇注后,顶板和翼板混凝土浇筑前,仔细检查支架有无收缩和下沉,并将各顶托调紧。以防止支架下沉导致墩顶支座反力增大,避免墩顶出现负弯矩导致梁顶混凝土裂纹
箱梁顶板混凝土浇筑前,对接缝严格按照施工缝处理。对其表面凿毛后,用水清洗干净。浇筑前洒水湿润,涂刷一层水泥净浆,以保证接缝质量。
混凝土采用强制式搅拌机拌制,混凝土罐车运输,吊送入模。浇筑从一侧向另一侧推进。在浇筑过程中安排各工种检查钢筋、支架及模板的变化,遇到情况及时处理。顶板采用插入式振捣器振捣和平板式振动器振捣配合进行,浇注过程注意顶面平整度的控制。
在混凝土浇筑完成后,在初凝后终凝前,采用人工对顶板表面进行刷毛处理。刷毛时掌握适当时机,先用铁刷将表面浮浆刷掉,然后清扫浮浆,最后用水清洗干净。
在混凝土刷毛完成后,采用土工布覆盖混凝土表面,洒水养护,混凝土洒水养护的时间为7天,每次洒水以保持混凝土表面经常处于湿润状态为度。
用于控制拆模,张拉、落架的混凝土强度试压块放置在箱梁室内,与之同条件进行养生。在养护期内,严禁利用桥面作为施工场地或堆放原材料。
3.11、芯模和侧模的拆除
连续梁侧模和芯模在混凝土强度达到设计强度的70%后拆除,模板拆除轻拿轻放,严禁野蛮施工,防止对混凝土震动和碰撞,产生破坏。模板拆除以后洒水养护。
3.12 、预应力钢绞线张拉和压浆
预应力的施工是连续梁施工的关键,混凝土强度达到设计的80%后开始张拉。张拉前对预应力钢材、锚具、夹具和张拉设备按设计及规范要求进行检验。具体施工工艺见预应力施工方案。
3.13、封锚
压浆后,便可封锚,封锚前先将其周围冲洗干净并对梁端砼凿毛,然后设置钢筋网浇筑封锚砼。封锚砼的强度符合设计规定且必须严格控制锚后的梁体长度要求。
3.14、支架和底模的卸落
当梁体预应力孔道压浆强度达到设计强度80%以上 ,并得到监理指示后,进行支架卸落和拆除底模。卸架顺序:台、墩处→1/4跨径处→跨中,各次卸落之间应有一定的时间间歇,间歇时须将松动的杆件拧紧,使梁体落实。卸架时尤其要注意施工作业的安全。
第四节、桥面系施工方法和施工要点
4.1、桥面施工方案
本桥未设计砼桥面铺装,在箱梁顶面直接铺设10cm厚沥青混凝土。施工与匝道路面同时进行。
4.2、防撞护栏及防落网,泄水管安装
1.防撞护栏在桥面铺装施工完成后进行,梁体施工完毕后,对梁体顶面进行抄平,根据抄平结果,调整护栏的高度等,然后对护栏底面砼凿毛,绑扎钢筋,立模浇筑,护栏的外观质量是施工的关键,应从以下三方面予以控制:
(1)模板的整体性要好,刚度要大,平整度误差≤1mm,并应按施工详图制作斜角条,在完成工程时,所有角隅准确,线条分明,加工光洁,且无裂缝,破碎或其它缺陷。
(2)砼的石子粒径要小,砂率要高。
(3)分层浇筑砼并加强振捣。护栏施工时注意,预埋护栏预埋件。钢护栏安装时严格保证线型,使其满足要求。
施工工艺为:扶正预埋钢筋—绑扎护栏钢筋(按设计位置预留施工缝)---安装预埋件---支立模板---检查签证---浇筑砼---养护---拆模----安装防落网、泄水管---涂刷防锈漆及调和漆。
施工注意事项:
(1)护栏全桥对直、校平(弯桥、坡桥处平顺),护栏顶的标高符合设计要求,以使线型顺适,外表美观,无明显的下垂和拱起。竣工后的护栏中线,内外两个铡面及相同部位上的各个杆件等,分别在一条直线或一个平面上。
(2)护栏外表平整,光洁,美观,不出现蜂窝,麻面不合格的构件一律废除,金属构件在安装过程中尽量避免破坏保护层,安装完成后,对损坏的保护层按规定方法修复。
(3)施工缝应妥善处理,为防止砼干缩和主梁挠度变化而造成护栏开裂,浇筑护栏时,在墩顶跨中、跨径1/4处留施工缝,伸缩缝内填满橡胶或沥青胶泥等不透水材料。
(4)泄水管,防落网安装严格按图纸施工,确保安装牢固,泄水管顶面略低于排水盲沟顶,与栅盖用水泥圆滑连接,按设计要求将桥面水经铁皮管排泄到边沟内。
4.3、橡胶伸缩缝施工
1.本桥按装80型异型钢伸缩置,施工时,先安装伸缩缝,再浇筑防撞护栏。
2.安装时应根据气温的高低,对橡胶伸缩缝体进行必要的预压,并调整缝宽。
3.采用后嵌式橡胶伸缩体时,应在桥面砼干燥收缩完成,且徐变大部分完成后,再进行安装。
第三章 施工进度计划
第一节 施工进度安排
第四章 人员、设备配备及材料采购供应计划
略
第三节、分工原则
1. 职责分明:建立项目经理部负责制,实行以项目经理为核心,明确分工,责任到人,层层包保的管理体系。即把整个工程项目的工作目标值化整为零,分解到位,一级保一级,最终确保整个目标的圆满实现。
2. 素质高强:项目部管理人员,尤其是领导决策者,必须具有高度的工作责任心,较强的组织能力,较高专业技术水平和丰富的施工实践经验,懂技术、讲科学、善于管理,能胜任分自分管理的管理组织工作。
3. 精干高效:以技术为龙头,以计划为先行,以管理为主线,以施工现场为对象,组建职能完善、体系建全、精干高效的领导班子,实行雷厉风行、反应迅速的领导集体,既能满足施工现场的实际需要,又能保证各项保障工作的正常运行。
第四节、部门职责分工
1. 工程质量部:负责本项目的施工调度、施工技术管理、工程创优、质量控制、技术革新工作; 负责项目的施工计划、合同的管理等。
2. 财务部:负责内部责任成本管理、工程款的使用等。
3. 综合部:负责材料的采购、设备的保养与维修;负责本项目宣传、职工生活及劳动力安排、内部其它管理工作;施工生产安全、治安管理。
第五节、主要机械设备配备
序号
机械名称
型号
数量
状况
1
强力拌和站
TS750
1座
良好
2
铲 车
ZL50
1台
良好
3
电 焊 机
3台
良好
4
运 输 车
解放
3台
良好
5
吊 车
16吨
1台
良好
6
发 电 机
50KW 24KW 10KW
3台
良好
7
泵车
2台
良好
8
混凝土运输车
6立方
4台
良好
第六节、材料采购及供应计划
津汕高速公路与205国道相平行,附近公路网密集,交通运输十分便利。工程所在地资源比较贫乏,片石、碎石、水泥、石灰、粉煤灰、砂砾等施工材料需要从山东、天津、石家庄等地远运 ,储量相当丰富,基本上能够满足工程需要。用汽车运输的方式采购材料。备料场在进料之前进行硬化处理,各种材料分堆堆放,之间用挡墙隔开,防止混料,并且进行标识。每种材料在选用前按规范要求做试验并报监理工程师批准,合格后方可作为施工用。
材料进场计划一览表
材料
名称
单位
数量
2005年
8
9
10
11
碎石
M3
860
460
400
中砂
M3
500
300
200
水泥
吨
350
200
150
II级钢筋
Kg
93295
93295
I级钢筋
Kg
19564
19564
钢铰线
Kg
26630
26630
粉煤灰
吨
第五章 保证工程质量和工期的措施
第一节、 工程质量保证体系框图(后附)
第二节、保证工程质量的措施
2.1、保证工程质量的管理措施
1. 施工过程中以设计规范、设计文件为依据,精心组织施工,体现质量否决权,体现质量是企业的生命线。推行质量管理岗位责任制、逐级负责制,层层把关,层层负责。建立创优检查。分析评比制度,开展创优竞赛活动,做到月有检查分析,季有质量评比,年有总结奖惩。
2. 加强技术负责制,严格工程技术管理制度。把好图纸审批关、施工测量关、材料进场关、计量试验关、技术交底关、工艺操作关、隐蔽工程检查关。进入本标段施工的各作业队,有工程质量创优规划,有工程质量创优的具体措施,建立责任制,把创优项目层层分解,落实到人。
3. 杜绝质量通病,作到“内实外美”,以内实为根本:本工程以主攻质量通病为重点,加强管理,加大力度,实实在在地提高工程质量的综合水平。严格按施工规范操作,针对不同质量通病进行攻关,制定防范措施,使质量通病得到克服和控制。
4. 项目经理部建立质量管理体系,项目经理部配专职质检工程师,施工队设专职质检员,班组设兼职质检员,在施工过程中自下而上按照跟踪检查、复检、抽检三个检测等级分别实施检测任务。配齐人员做到职能相符。严格内部“自检、互检、交接检”的“三检”制度的基础上,认真接受建设单位质量监督和监理单位的监理,接受社会质量监督部门的监督,并自始至终密切配合,严格服从。
5. 建立质量事故申报制度,建立工程质量事故逐级报告制度,各级事故在规定时间内上报工程质量部和建设单位、监理工程师,重大事故逐级上报地方有关部门,坚决杜绝隐瞒不报、擅自处理事故。
2.2、技术保证措施
(—)、测量工作的质量保证措施
1. 对所有施工用的测量仪器,按计量要求定期到指定单位进行检定,施工过程中,如发现仪器误差过大,应立即送去修理,并重新进检定,满足精度要求后,方可使用。
2. 对设计单位交付的测量资料进行检查、核对,如发现问题及时补测加固,重设或重新测,并通知设计单位及现场监理工程师。
3. 施工基线、水准线、测量控制点,应定期进行校核,各工序开工前应校核所有的测量点。
(二)、模板及支架质量保证措施 .
1. 模板经过结构设计,保证有足够的强度和刚度,并拆装方便,加工钢模板严格按技术规范施工,实行三级验收程序。
2. 加工钢模板统一调拨,安装时涂脱模剂,加贴防漏胶条,并注意控制高差、平整度、轴线位置、尺寸、垂直度等技术要求,进行流水作业时逐一检查,以防漏浆、错装等错误。
3. 支架材料严格编制支架方案,详细计算支架的受力情况.并在施工方案中重点说明。
4. 支架在施工时严格按照要求进行,并根据现场情况复核预留预拱度。
5. 支架验收合格后,方允许交付使用,并向下一工序人员详细交底,提醒注意事项。
6. 模板、支架以下工序操作时,应派专人不断检查,发现问题及时解决。
7. 拆卸模板、支架时,应按规定顺序拆除,小心轻放,不允许猛烈敲打和拧扭,并将配件收集堆放。
(三)、钢筋质量保证措施
1. 钢筋采购:从业主推荐的厂家进购,必须有出厂质量保证书,没有出厂质量保证的钢筋,不能采购,对使用的钢筋,严格按规定取样试验合格后方能使用,钢筋焊接:操作人员必须持证上岗,焊接头经过试验合格后,才允许正式作业,在一批焊件中进行随机抽样检查,并以此作为加强对焊接作业质量的监督考核。
2. 钢筋配料卡必须经过技术主管审核后,才准开料,开料成型的钢筋,应按图纸编号顺序挂牌,堆放整齐,钢筋的堆放场地采取防锈措施。专人负责钢筋垫块制作,确保规格准确,数量充足,并达到足够的设计强度,垫块的安放疏密均匀可靠,能够起到保护作用。
3. 钢筋绑扎完毕,经过监理工程师验收合格后,方可进行砼的浇注,在砼浇筑过程中,必须派钢筋工值班,以便处理在施工过程中可能发生的问题。
(四)、砼的质量保证措施
1. 根据砼的强度要求准确计算出砼的配合比,并申报监理工程师审批,监理工程师同意后方可使用,使用过程中严格按照配合比执行。
2. 派专人到搅拌站监督检查配合比执行情况以及原材料、坍落度、试件取样、称量衡器检查校准以及拌合时间是否符合。
3. 砼运抵现场后,必须经过坍落度试验,符合要求后才能浇筑,若坍落度损失过大,试验人员可根据实际情况征得监理工程师同意后加入适量水泥浆,以确保砼的水灰比不变,并搅拌均匀方可浇筑。
4. 砼采用泵送施工时,输送管接头密封,保证不漏气,管道安装顺直、并垫平,泵送砼之前先拌制一定数量的水泥砂浆润滑管道。
5. 浇筑砼前,全部模板和钢筋应清洗干净,不得有杂物,模板若有缝隙应填塞密,并经监理工程师检查批准后方能开始浇筑,砼的浇筑方法,必须经过监理工程师的批准。
6. 砼浇筑施工时,严格控制分层厚度,最大不超过30cm,同时严格控制砼自由下落高度,最高不能超过2m,超过2m使用串筒或溜槽,以免砼产生离析。
7. 砼浇筑作业应连续进行,如因故发生中断,其中段时间应小于前次砼的初凝时间或能重塑时间,超过时,应采取相应措施处理,并立即向监理工程师报告。
8. 砼振捣时,振捣器的插入或拔出时的速度缓慢,振捣点均匀,在振捣器不能达到的地方应辅以插铲式振捣,以免发生漏振现象。
9. 施工缝的处理,应按规定或监理工程师的要求进行,在砼表面浇筑新砼时,必须将其表面凿毛清洗干净,用水润湿后,先浇一层水泥砂浆以确保新旧砼之间结合良好。
10. 砼终凝以后采取适当措施养护,并在浇筑部位注明其之日期,以免遗漏。
(五)、砼箱梁的质量保证措施
1. 预制采用大块定型钢模,刚度足够大,不易变形。
2. 张拉设备性能始终保持良好,严格按规定校验。
3. 张拉采用双控,张拉应力和伸长量,以张拉力为主,当伸长量超过允许 范围时,找出原因,再进行施工,确保预应力张拉的质量。
4. 做好各项准备工作,务必一次浇筑成功。
5. 执行钢筋、模板、砼工序的质量保证措施。
2.3、做好施工材料质量控制措施
1. 做好施工材料的质量控制,并根据业主的要求选择合适的材料,我们将采取以下措施保证材料质量并满足工程要求。
2. 除业主提供的材料外,自行采购的材料
