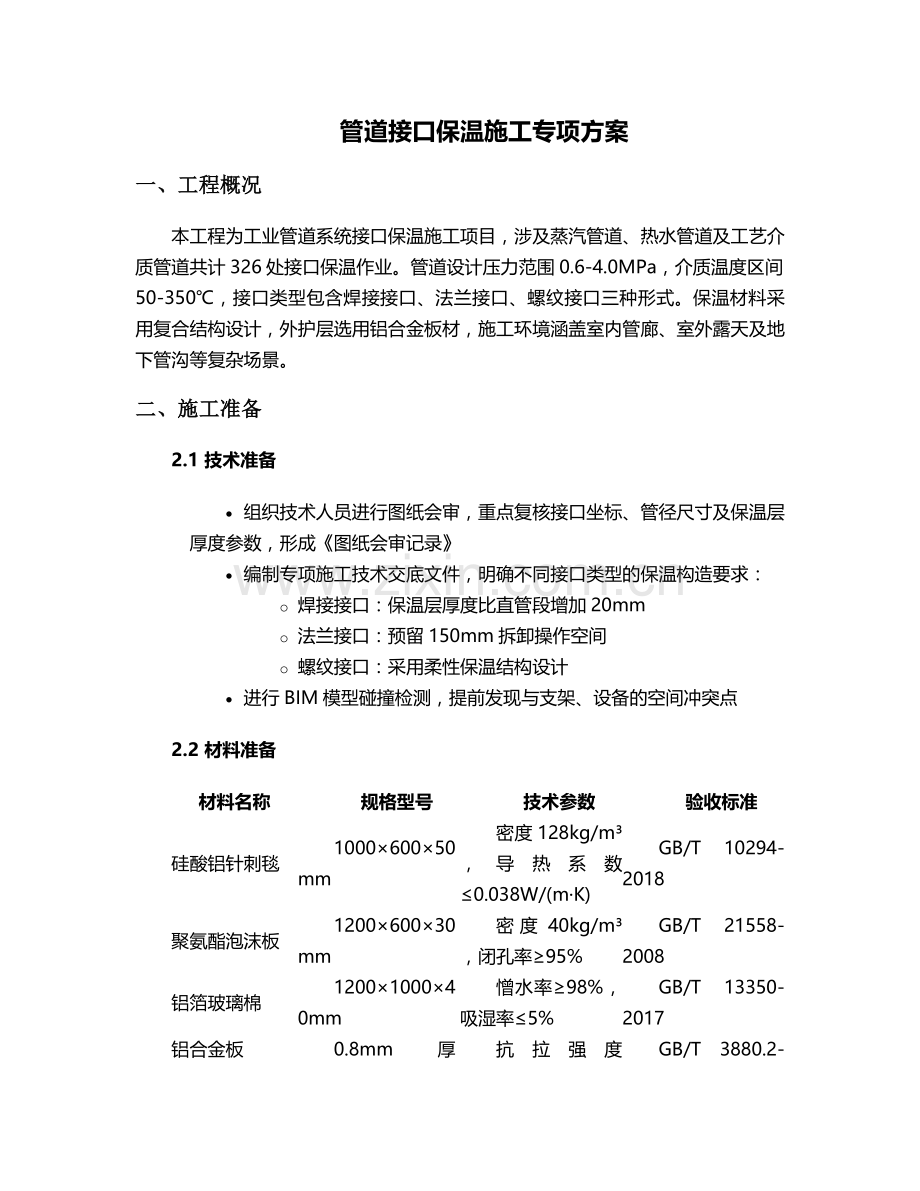

管道接口保温施工专项方案
一、工程概况
本工程为工业管道系统接口保温施工项目，涉及蒸汽管道、热水管道及工艺介质管道共计326处接口保温作业。管道设计压力范围0.6-4.0MPa，介质温度区间50-350℃，接口类型包含焊接接口、法兰接口、螺纹接口三种形式。保温材料采用复合结构设计，外护层选用铝合金板材，施工环境涵盖室内管廊、室外露天及地下管沟等复杂场景。
二、施工准备
2.1 技术准备
· 组织技术人员进行图纸会审，重点复核接口坐标、管径尺寸及保温层厚度参数，形成《图纸会审记录》
· 编制专项施工技术交底文件，明确不同接口类型的保温构造要求：
o 焊接接口：保温层厚度比直管段增加20mm
o 法兰接口：预留150mm拆卸操作空间
o 螺纹接口：采用柔性保温结构设计
· 进行BIM模型碰撞检测，提前发现与支架、设备的空间冲突点
2.2 材料准备
材料名称
规格型号
技术参数
验收标准
硅酸铝针刺毯
1000×600×50mm
密度128kg/m³，导热系数≤0.038W/(m·K)
GB/T 10294-2018
聚氨酯泡沫板
1200×600×30mm
密度40kg/m³，闭孔率≥95%
GB/T 21558-2008
铝箔玻璃棉
1200×1000×40mm
憎水率≥98%，吸湿率≤5%
GB/T 13350-2017
铝合金板
0.8mm厚3003-H24
抗拉强度≥120MPa，延伸率≥8%
GB/T 3880.2-2012
高温粘结剂
HT-800型
使用温度-40~400℃，剪切强度≥0.6MPa
JC/T 902-2002

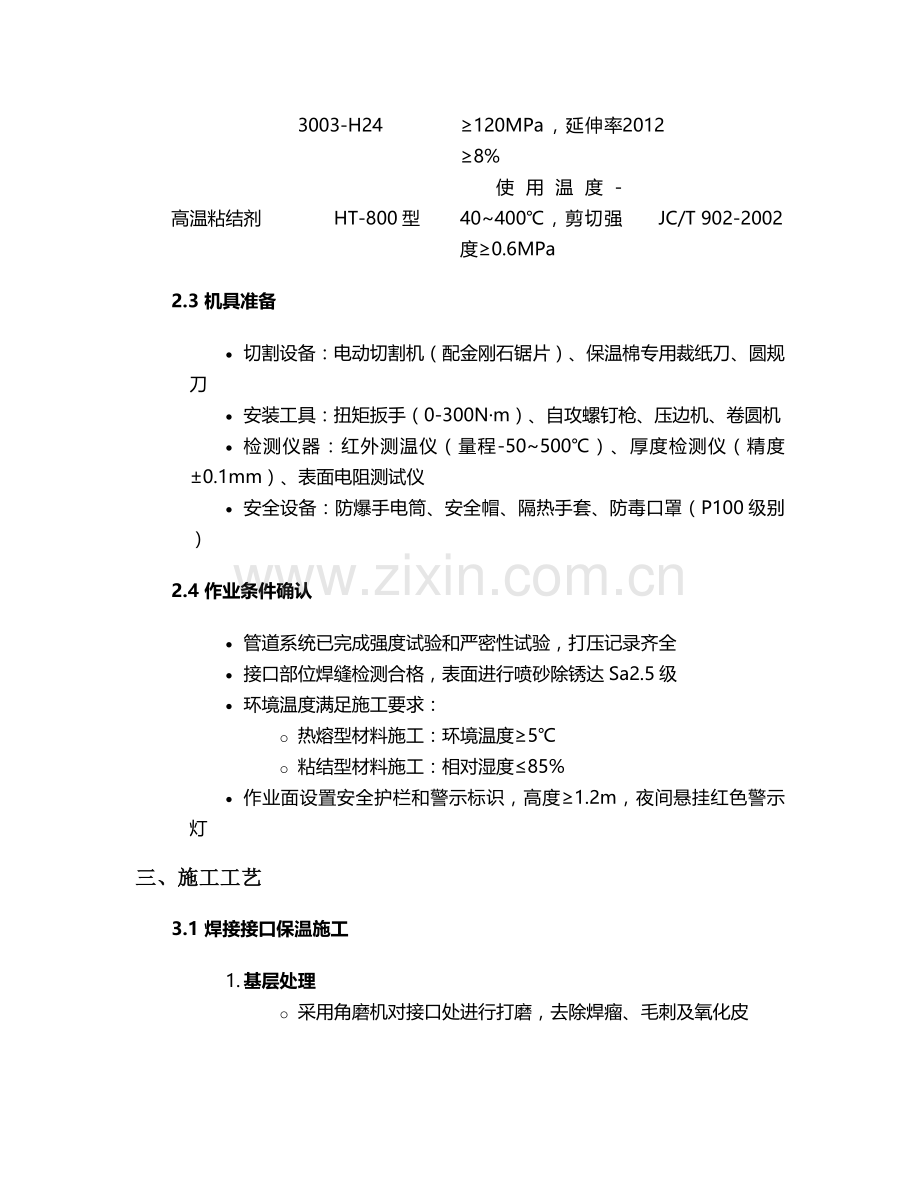

2.3 机具准备
· 切割设备：电动切割机（配金刚石锯片）、保温棉专用裁纸刀、圆规刀
· 安装工具：扭矩扳手（0-300N·m）、自攻螺钉枪、压边机、卷圆机
· 检测仪器：红外测温仪（量程-50~500℃）、厚度检测仪（精度±0.1mm）、表面电阻测试仪
· 安全设备：防爆手电筒、安全帽、隔热手套、防毒口罩（P100级别）
2.4 作业条件确认
· 管道系统已完成强度试验和严密性试验，打压记录齐全
· 接口部位焊缝检测合格，表面进行喷砂除锈达Sa2.5级
· 环境温度满足施工要求：
o 热熔型材料施工：环境温度≥5℃
o 粘结型材料施工：相对湿度≤85%
· 作业面设置安全护栏和警示标识，高度≥1.2m，夜间悬挂红色警示灯
三、施工工艺
3.1 焊接接口保温施工
1. 基层处理
o 采用角磨机对接口处进行打磨，去除焊瘤、毛刺及氧化皮
o 用压缩空气（0.4MPa）吹扫表面灰尘，涂刷无机富锌底漆两道，干膜厚度≥60μm
o 待底漆完全固化（常温下≥4小时）后进行下道工序
2. 保温层施工
o 第一层：硅酸铝针刺毯采用错缝包扎，搭接宽度≥100mm，不锈钢打包带（19mm宽）捆扎间距≤300mm
o 第二层：聚氨酯泡沫板采用现场发泡成型工艺，模具安装与管道间隙控制在5-8mm，发泡压力0.3-0.5MPa
o 第三层：铝箔玻璃棉毡螺旋缠绕，铝箔面朝向外侧，搭接长度≥50mm，自粘胶带密封
3. 密封处理
o 层间缝隙采用高温密封胶填充，胶层厚度3-5mm，表面抹平
o 接口两端与直管段保温层过渡处做45°斜坡处理，斜坡长度为保温层厚度的3倍
3.2 法兰接口保温施工
1. 可拆卸式结构组装
o 预制两半式保温壳，内侧粘贴3mm厚陶瓷纤维毡缓冲层
o 保温壳采用高强度尼龙搭扣+不锈钢铰链连接，搭扣间距≤150mm
o 壳体内外设置定位销，确保安装精度，偏差≤2mm
2. 保温填充
o 缝隙处填充柔性保温条（直径比缝隙大20%），采用专用工具压实
o 螺栓部位采用耐高温硅胶套管包裹，套管壁厚≥5mm
o 法兰面与保温壳之间预留50mm膨胀间隙，填充弹性保温材料
3. 外护层安装
o 铝合金外护壳采用咬口连接，咬口深度8-10mm，圆弧过渡半径≥1.5倍板厚
o 设置可拆卸检修门，尺寸≥200×200mm，门锁采用不锈钢搭扣式设计
o 检修门周边粘贴丁腈橡胶密封条，截面尺寸10×15mm，压缩量30%
3.3 螺纹接口保温施工
1. 柔性结构施工
o 底层缠绕5mm厚石墨盘根，搭接率50%，用铜丝绑扎固定
o 中层采用可伸缩式保温套，拉伸量控制在15%-20%范围内
o 外层包裹铝箔复合布，采用不锈钢喉箍固定，箍距≤100mm
2. 防水处理
o 室外接口增设防雨裙，采用0.6mm厚铝合金板制作，下翻角度30°
o 接缝处涂刷聚硫密封胶，胶层宽度≥20mm，表面做圆弧处理
o 根部设置环形排水槽，槽宽15mm，深5mm，引导雨水向外侧排放
四、质量控制措施
4.1 材料质量控制
· 建立材料进场验收台账，每批材料需提供出厂合格证、检测报告
· 保温材料抽样送检：
o 硅酸铝制品：每200m³抽检1组
o 聚氨酯泡沫：每500m³抽检1组
o 外护板材：每1000㎡抽检1组
· 不合格材料标识隔离，单独存放，按《不合格品控制程序》处理
4.2 过程质量控制
· 实行"三检制"：
o 自检：施工人员对每道工序进行100%检查
o 互检：班组之间交叉检查，检查比例≥30%
o 专检：质检员按20%比例进行抽样检查
· 关键控制点设置：
o 保温层厚度：采用超声波测厚仪检测，允许偏差+10%/-5%
o 表面温度：环境温度25℃时，外表面温度≤50℃（介质温度350℃工况）
o 密封性能：进行气密性试验，压力10kPa，保压30min压降≤5%
4.3 质量记录
· 填写《接口保温施工检查记录表》，内容包括：
o 接口编号、施工日期、操作人员
o 各层材料厚度、粘结强度测试值
o 外观检查结果、整改记录
· 隐蔽工程验收需留存影像资料，每个接口拍摄不少于3张照片（正视图、侧视图、剖面图）
五、安全文明施工
5.1 安全防护措施
· 高空作业防护：
o 2m以上作业搭设满堂脚手架或采用高空作业车
o 安全带采用双钩式，固定在独立生命线上
o 设置安全网，网目密度≥2000目/100cm²，每隔6m设一道水平安全网
· 动火作业管理：
o 办理《动火许可证》，配备2具8kg干粉灭火器
o 动火点下方10m范围内清理可燃物，设置接火斗
o 作业完毕后留守监护30分钟，确认无火灾隐患
5.2 环境保护
· 施工垃圾分类存放：
o 可回收材料：金属边角料、塑料包装
o 危险废物：废保温棉、废胶黏剂（单独存放于防渗漏容器）
· 粉尘控制：
o 切割作业采用湿法施工或设置除尘装置
o 室外作业风速≥6级时停止粉尘作业
· 噪声控制：
o 电动工具设置隔音罩，噪声≤85dB
o 夜间22:00至次日6:00停止产生噪声的作业
六、施工进度计划
6.1 进度安排
· 准备阶段：7天（材料进场、技术交底、机具调试）
· 主体施工：45天（按区域划分3个作业面平行施工）
o 一区（蒸汽管道）：15天，完成108个接口
o 二区（热水管道）：12天，完成86个接口
o 三区（工艺管道）：18天，完成132个接口
· 验收整改：5天（初验、整改、复验）
6.2 进度保障措施
· 资源配置：投入3个专业施工班组，每组配备6名技工+2名普工
· 材料储备：关键材料储备量为计划用量的120%，存放于恒温仓库
· 进度跟踪：采用Project软件进行进度管理，每周召开进度协调会
· 应急预案：准备2套备用施工方案，应对极端天气等不可抗力因素
七、验收标准与流程
7.1 验收标准
· 外观质量：
o 表面平整，无明显凹凸（偏差≤5mm/m）
o 接缝均匀，宽度偏差≤2mm
o 外护层无划伤，划痕深度≤0.1mm
· 性能指标：
o 热损失率：≤设计值的90%
o 防水性能：淋水试验30min无渗漏
o 抗震性能：振动测试（10-50Hz）无松动
7.2 验收流程
1. 施工单位自检合格后提交《竣工报验单》及完整技术资料
2. 监理工程师进行资料审查和现场抽检（抽检比例≥15%）
3. 第三方检测机构进行热成像检测和密封性测试
4. 组织设计、监理、施工单位进行联合验收
5. 验收合格签署《接口保温工程验收证书》
八、成品保护
8.1 防护措施
· 已完工接口设置防护隔离带，悬挂"严禁踩踏"标识
· 露天接口采用防雨布覆盖，固定牢固，抗风等级≥8级
· 交叉作业区域设置硬质防护挡板，厚度≥5mm，高度≥1.8m
8.2 维护保养
· 建立《保温层维护台账》，记录检查周期和维护内容
· 定期检查项目：
o 外护层完整性（每月1次）
o 密封胶老化情况（每季度1次）
o 温度分布均匀性（每半年1次）
· 发现破损立即修复，采用"即坏即修"原则，修复时限≤24小时
九、应急预案
9.1 火灾事故应急
· 初期火灾：使用现场灭火器扑救，优先切断着火点上下游阀门
· 扩大火灾：启动应急预案，组织人员疏散（疏散路线见附图）
· 医疗救护：配备急救箱（含烧伤专用药品），与就近医院建立联动机制
9.2 质量事故处理
· 保温层脱落：立即采用临时加固措施，分析原因后重新施工
· 热损失超标：采用红外成像定位缺陷部位，局部拆除重建
· 外护层腐蚀：彻底清除腐蚀层，重新进行表面处理及防腐施工
十、技术档案管理
10.1 资料收集
· 施工过程中同步收集以下资料：
o 材料质量证明文件（出厂合格证、检测报告）
o 施工记录（隐蔽工程记录、工序交接记录）
o 检测报告（热工性能检测、气密性检测）
o 验收文件（分项工程验收记录、竣工图）
10.2 档案要求
· 资料整理符合《建设工程文件归档规范》GB/T 50328-2014要求
· 竣工图绘制标注所有接口坐标、保温结构及材料参数
· 电子档案采用PDF格式存档，备份3份分别存放于不同介质
本方案未尽事宜，应严格按照国家现行规范标准及设计文件执行。施工过程中如遇特殊情况，需及时组织技术论证，形成专项解决方案后方可继续施工。
