杭州南站综合枢纽升级改造工程施工方案
一、工程概况
1.1 项目背景与建设规模
杭州南站作为长三角重要综合交通枢纽，本次升级改造工程总占地面积约8.53平方公里，涵盖站房功能提升、轨道线路优化、周边配套设施完善三大板块。项目建成后将实现7台21线枢纽规模，接入沪乍杭、杭温等9条高铁线路，形成"一轴两翼多向"的铁路网络格局，预计日均客流量提升至6万人次，年旅客吞吐量突破2200万人次。
1.2 主要建设内容
本工程包含六大核心子项目：
· 站房功能优化：既有站房扩建至9.25万平方米，新增商业服务夹层及智能检票系统
· 轨道工程：杭甬场新增4条到发线，普速场改造30m范围内既有轨道结构
· 地下通廊系统：新建东广场地下通道1.2公里，连接地铁5号线与铁路站房
· 四电配套工程：更新接触网2.8公里，改造信号系统及电力监控网络
· 交通枢纽优化：东广场地下车库改造为出租车专用区域，新增2条双车道匝道
· 智慧枢纽建设：部署数字孪生管理平台，集成15个智能应用场景
1.3 工程地质与气候条件
施工区域地质条件复杂，表层为素填土及粉质黏土，下层为砂卵石层，地下水位埋深1.5-3.0m。杭州属亚热带季风气候，年均降水量1450mm，每年6-7月为梅雨期，12月至次年2月最低气温可达-5℃，需特别采取冬季施工保障措施。

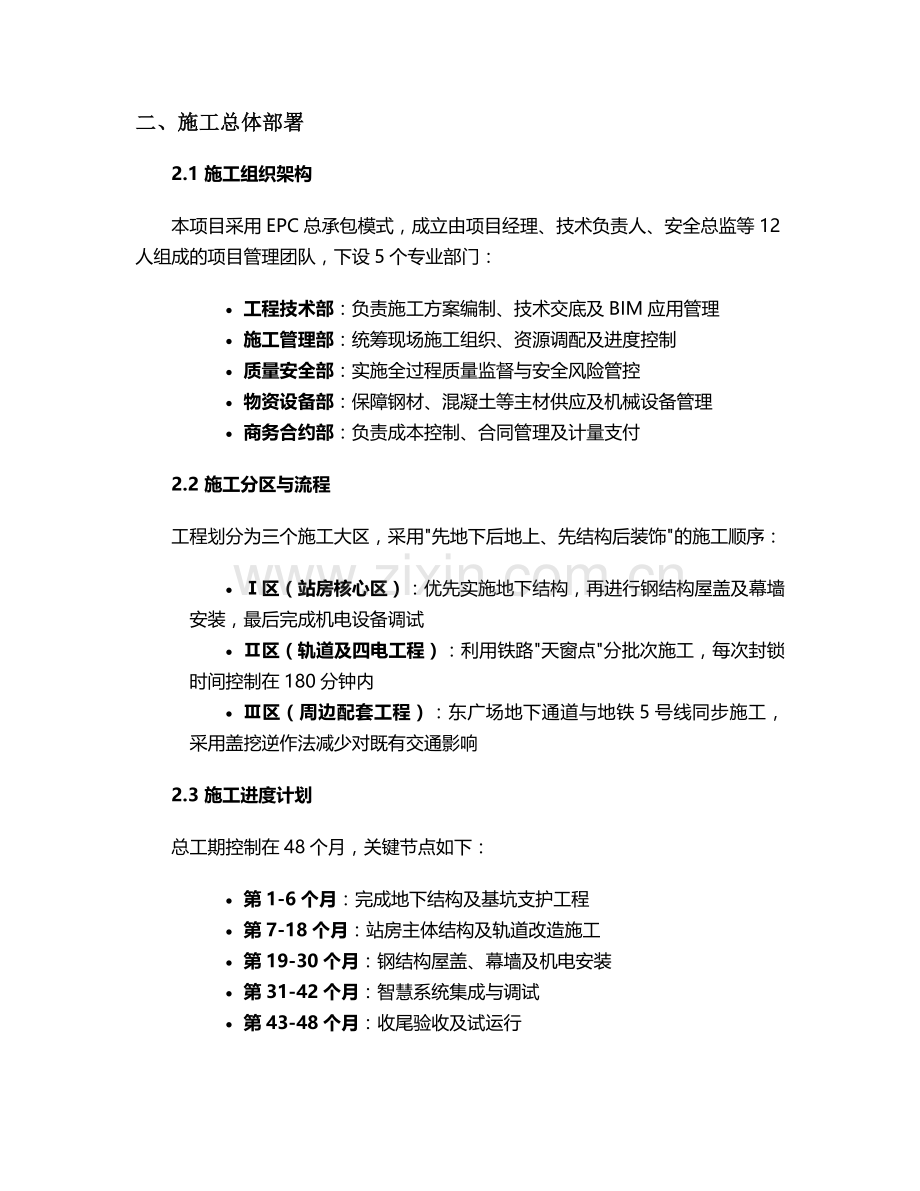

二、施工总体部署
2.1 施工组织架构
本项目采用EPC总承包模式，成立由项目经理、技术负责人、安全总监等12人组成的项目管理团队，下设5个专业部门：
· 工程技术部：负责施工方案编制、技术交底及BIM应用管理
· 施工管理部：统筹现场施工组织、资源调配及进度控制
· 质量安全部：实施全过程质量监督与安全风险管控
· 物资设备部：保障钢材、混凝土等主材供应及机械设备管理
· 商务合约部：负责成本控制、合同管理及计量支付
2.2 施工分区与流程
工程划分为三个施工大区，采用"先地下后地上、先结构后装饰"的施工顺序：
· Ⅰ区（站房核心区）：优先实施地下结构，再进行钢结构屋盖及幕墙安装，最后完成机电设备调试
· Ⅱ区（轨道及四电工程）：利用铁路"天窗点"分批次施工，每次封锁时间控制在180分钟内
· Ⅲ区（周边配套工程）：东广场地下通道与地铁5号线同步施工，采用盖挖逆作法减少对既有交通影响
2.3 施工进度计划
总工期控制在48个月，关键节点如下：
· 第1-6个月：完成地下结构及基坑支护工程
· 第7-18个月：站房主体结构及轨道改造施工
· 第19-30个月：钢结构屋盖、幕墙及机电安装
· 第31-42个月：智慧系统集成与调试
· 第43-48个月：收尾验收及试运行
三、主要分部分项工程施工方案
3.1 地下结构工程
3.1.1 基坑支护施工
采用"钻孔灌注桩+三轴搅拌桩"复合支护体系，桩径800mm，有效桩长22m，桩间距1.2m。止水帷幕采用Φ850mm三轴搅拌桩，搭接200mm，水泥掺量20%。基坑内设4道内支撑，第一道为钢筋混凝土支撑，其余为Φ609mm钢支撑，轴力控制值不超过500kN。
3.1.2 土方开挖
采用分层分段开挖方式，每层开挖深度不超过2.5m，分段长度15m。配备3台PC200挖掘机，20辆15t自卸车，每日出土量控制在800m³。坑底预留300mm厚土层采用人工清底，严禁超挖。
3.1.3 主体结构施工
地下通廊为钢筋混凝土箱型结构，采用C35P8抗渗混凝土。模板体系选用18mm厚酚醛覆膜胶合板，支撑系统采用盘扣式脚手架，立杆间距0.6×0.6m，步距1.2m。混凝土浇筑采用汽车泵连续作业，分层厚度500mm，振捣密实度通过回弹法检测，确保强度达到设计值90%以上。
3.2 混凝土工程冬季施工专项措施
3.2.1 原材料控制
· 水泥选用P.O42.5R普通硅酸盐水泥，掺加NC-4型防冻剂，掺量3%
· 粗细骨料采用封闭式料仓存储，骨料预热至5℃以上，拌合水采用电加热至80℃
· 粉煤灰采用Ⅱ级灰，掺量控制在胶凝材料总量的15%-20%
3.2.2 混凝土拌合与运输
· 拌合站搭设保温棚，安装2台50kW电热风机，保证棚内温度不低于10℃
· 拌合时间延长至90s，确保防冻剂均匀分布
· 运输罐车采用棉被包裹，罐体外加电热丝保温，保证入模温度不低于10℃
3.2.3 养护工艺
采用"综合蓄热法"养护：
· 覆盖2层阻燃棉被+1层塑料薄膜，测温点布置间距不大于10m
· 采用电子测温仪监测混凝土内部温度，确保内外温差不超过25℃
· 强度未达到设计值75%前不得拆除保温覆盖，养护期不少于14天
3.3 钢结构工程
3.3.1 钢构件加工与运输
站房钢结构屋盖采用Q355B钢材，总重约3800t，在工厂分段加工。构件出厂前进行喷砂除锈（Sa2.5级）及氟碳漆涂装，运输采用专用车辆，支点设置在设计吊点位置，防止变形。
3.3.2 吊装施工
· 主桁架采用250t汽车吊吊装，吊点设置4个，通过受力验算确定
· 吊装顺序从中间向两端对称进行，每榀桁架就位后立即安装临时支撑
· 采用全站仪进行实时监测，轴线偏差控制在±3mm内，标高偏差±5mm内
3.3.3 焊接工艺
· 梁柱节点采用全熔透焊接，焊缝等级一级，100%UT探伤
· 环境温度低于0℃时，实施预热至80-120℃，层间温度不低于150℃
· 焊接完成后进行后热消氢处理，250-300℃保温1小时
3.4 轨道及四电工程
3.4.1 既有线施工防护
· 沿既有线设置2.5m高防护栅栏，悬挂警示标志，区间每隔50m设应急通道
· 施工人员必须持证上岗，提前48小时提报施工计划，经铁路部门审批后实施
· 配备专职防护员3名，使用对讲机与车站调度保持实时联系
3.4.2 接触网改造
· 采用"恒张力放线法"架设接触线，张力控制在21kN，驰度偏差不超过±10mm
· 腕臂安装采用专用调整工具，保证定位坡度1/10-1/15
· 冷滑试验分3个速度等级进行：10km/h、25km/h、80km/h
3.4.3 信号系统调试
· 计算机联锁系统采用双机热备，与联锁机通信中断时自动报警
· 轨道电路测试分路残压≤7.4V，道床电阻≥1.5Ω·km
· 模拟列车运行试验连续进行120小时无故障后移交
四、质量保证措施
4.1 原材料质量控制
· 钢材、防水材料等主要材料需提供出厂合格证及复试报告，每批钢筋抽取3组试样进行力学性能检验
· 混凝土实行"开盘鉴定"制度，检查配合比、坍落度及防冻剂掺量，每100m³制作3组试块
· 防水材料铺设前进行相容性试验，SBS改性沥青卷材搭接宽度不小于100mm
4.2 施工过程质量控制
· 实行"三检制"（自检、互检、交接检），隐蔽工程需经监理工程师验收签字后方可隐蔽
· 模板安装允许偏差：轴线位置±5mm，截面尺寸±4mm，表面平整度≤3mm/2m
· 钢筋保护层厚度采用专用垫块控制，梁柱节点处增设防裂构造钢筋
4.3 质量检测与验收
· 钢结构焊缝采用UT+MT双重检测，一级焊缝合格率需达100%
· 混凝土结构实体检测采用回弹-取芯综合法，强度推定值不低于设计值
· 分部分项工程验收按检验批→分项工程→分部工程顺序进行，验收资料及时归档
五、安全生产与文明施工
5.1 安全管理体系
· 建立"项目经理-专职安全员-班组安全员"三级安全管理网络，配备注册安全工程师2名
· 编制12项专项施工方案，包括深基坑、高支模、起重吊装等危大工程专项方案
· 特种作业人员持证上岗，每日开展"三查三改"（查思想、查隐患、查纪律，改违章、改隐患、改管理）
5.2 冬季施工安全措施
· 施工现场道路结冰路段铺设防滑草袋，临时用水管道采用岩棉保温+电伴热
· 高处作业平台设置防滑条，风速超过10.8m/s（6级风）时停止吊装作业
· 工人宿舍安装一氧化碳报警器，严禁使用明火取暖
5.3 文明施工与环境保护
· 施工现场设置连续围挡，高度2.5m，采用装配式彩钢板，定期清洗维护
· 出入口安装洗车平台，车辆冲洗干净后方可出场，PM10浓度控制在0.5mg/m³以下
· 建筑垃圾分类存放，危险废弃物交由有资质单位处理，噪声排放符合《建筑施工场界环境噪声排放标准》
六、应急预案与风险管理
6.1 主要风险源识别
根据JSA工作安全分析法，识别出重大风险源5项：
1. 深基坑坍塌（风险等级Ⅰ级）
2. 既有线施工列车冲突（风险等级Ⅰ级）
3. 高处坠落（风险等级Ⅱ级）
4. 物体打击（风险等级Ⅱ级）
5. 火灾爆炸（风险等级Ⅱ级）
6.2 应急准备
· 组建20人应急抢险队，配备挖掘机、发电机等应急设备，每月开展1次应急演练
· 现场设置应急物资仓库，储备沙袋200袋、应急照明30套、急救药品箱5个
· 与萧山医院建立绿色通道，签订应急救护协议，确保伤员45分钟内到达医院
6.3 典型应急预案
基坑突水应急处置：
1. 立即启动排水系统，采用Φ150mm水泵强排，降低水位
2. 渗漏点采用速凝混凝土封堵，必要时注入聚氨酯止水液
3. 监测基坑位移，当水平位移超过30mm时，立即启动坡顶卸载方案
七、智慧工地建设
7.1 BIM技术应用
· 建立全专业BIM模型，实现碰撞检查、施工模拟及进度4D管理
· 重点区域采用BIM+AR技术进行可视化交底，减少施工错误
· 基于BIM模型生成材料需求计划，实现精准采购，降低损耗3%以上
7.2 智能监控系统
· 部署72个高清摄像头，实现施工现场360°无死角监控
· 安装塔机安全监控系统，实时监测起重量、幅度及倾角
· 应用AI视频分析技术，自动识别未佩戴安全帽等违规行为并报警
7.3 数字孪生平台
构建杭州南站数字孪生体，集成以下功能模块：
· 进度管理：对比计划进度与实际进度，自动预警偏差
· 安全管理：风险区域热力图显示，隐患整改闭环管理
· 设备管理：实时监控大型机械运行状态，预测维护需求
八、竣工验收与交付
8.1 验收流程
分三个阶段实施：
1. 初步验收：施工单位自检合格后，监理单位组织预验收
2. 正式验收：由建设单位牵头，设计、勘察、施工、监理等单位参加
3. 专项验收：包括消防、环保、人防等政府部门专项验收
8.2 竣工资料编制
按《建设工程文件归档规范》要求，整理归档资料12大类：
· 工程准备阶段文件
· 监理文件
· 施工文件
· 竣工图
· 竣工验收文件
8.3 试运行保障
· 组织专业维保团队，提供6个月保修期服务
· 编制《操作维护手册》，培训运营单位人员100人次
· 建立24小时应急响应机制，确保试运行期间问题及时处理
本施工方案充分考虑杭州南站工程特点，通过科学的施工部署、先进的技术应用及严格的管理措施，确保工程质量达到国家优质工程标准，安全零事故，如期实现"智慧枢纽、站城融合"的建设目标。
