抹灰工程机械化施工专项方案
一、工程概况
本项目为框架结构商业综合体，总建筑面积约86000㎡，包含地下2层、地上12层。抹灰作业范围涵盖所有内墙、外墙及顶棚，总面积约52000㎡。其中内墙采用水泥砂浆抹灰，外墙采用混合砂浆抹灰，顶棚采用石膏砂浆抹灰。为提高施工效率和质量，本工程采用机械化抹灰施工体系，主要设备包括全自动石膏喷涂机、砂浆输送泵、激光找平仪等专业设备。
二、施工部署
（一）设备配置计划
设备名称
型号规格
数量
功率
用途
进场时间
全自动石膏喷涂机
GP-6000
3台
7.5kW
顶棚石膏砂浆喷涂
开工前3天
螺杆式砂浆泵
HBTS40
4台
11kW
内外墙砂浆输送
开工前3天
激光找平仪
FLS600
6台
0.3kW
抹灰厚度控制
开工前1天
砂浆搅拌机
JS500
2台
5.5kW
现场砂浆搅拌
开工前5天
空气压缩机
V-0.6/8
4台
4kW
喷涂辅助加压
开工前3天
电动搅拌器
JQ-350
8台
1.1kW
腻子搅拌
开工前2天
高压清洗机
QL-380
2台
2.2kW
设备清洗
开工前2天

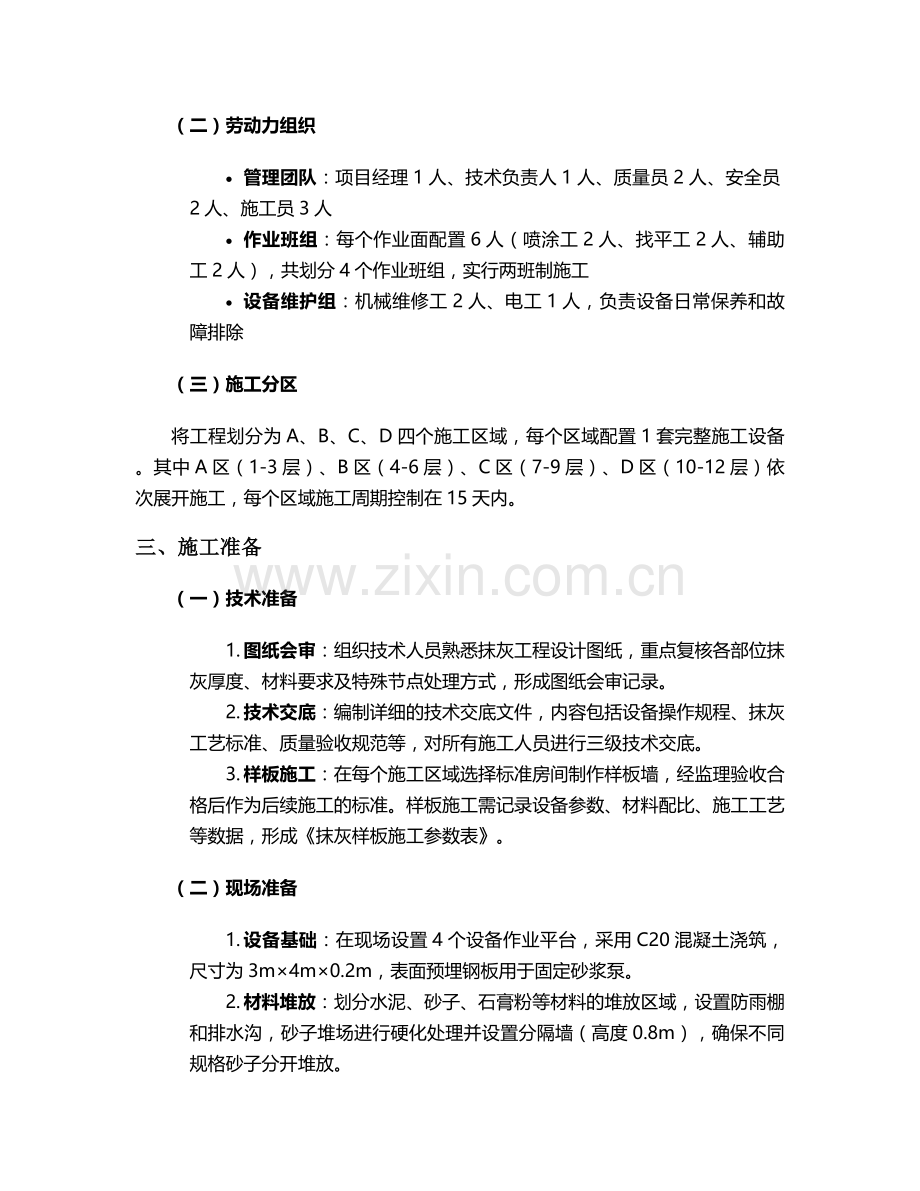

（二）劳动力组织
· 管理团队：项目经理1人、技术负责人1人、质量员2人、安全员2人、施工员3人
· 作业班组：每个作业面配置6人（喷涂工2人、找平工2人、辅助工2人），共划分4个作业班组，实行两班制施工
· 设备维护组：机械维修工2人、电工1人，负责设备日常保养和故障排除
（三）施工分区
将工程划分为A、B、C、D四个施工区域，每个区域配置1套完整施工设备。其中A区（1-3层）、B区（4-6层）、C区（7-9层）、D区（10-12层）依次展开施工，每个区域施工周期控制在15天内。
三、施工准备
（一）技术准备
1. 图纸会审：组织技术人员熟悉抹灰工程设计图纸，重点复核各部位抹灰厚度、材料要求及特殊节点处理方式，形成图纸会审记录。
2. 技术交底：编制详细的技术交底文件，内容包括设备操作规程、抹灰工艺标准、质量验收规范等，对所有施工人员进行三级技术交底。
3. 样板施工：在每个施工区域选择标准房间制作样板墙，经监理验收合格后作为后续施工的标准。样板施工需记录设备参数、材料配比、施工工艺等数据，形成《抹灰样板施工参数表》。
（二）现场准备
1. 设备基础：在现场设置4个设备作业平台，采用C20混凝土浇筑，尺寸为3m×4m×0.2m，表面预埋钢板用于固定砂浆泵。
2. 材料堆放：划分水泥、砂子、石膏粉等材料的堆放区域，设置防雨棚和排水沟，砂子堆场进行硬化处理并设置分隔墙（高度0.8m），确保不同规格砂子分开堆放。
3. 水电布置：从总配电箱引出4路专用电缆（截面≥16mm²），分别接入各施工区域的分配电箱，每个设备设置独立开关箱。施工用水采用DN50镀锌钢管引入，每隔50m设置一个取水点。
4. 安全设施：设备作业区设置1.8m高防护栏杆，悬挂"机械操作危险"警示牌，夜间设置红色警示灯。配电箱设置防雨罩和接地保护装置。
（三）材料准备
1. 水泥：采用P.O42.5级普通硅酸盐水泥，进场时需提供出厂合格证和检验报告，现场抽样送检合格后方可使用。
2. 砂子：中砂，含泥量≤3%，泥块含量≤1%，进场前进行筛分，确保颗粒级配符合要求。
3. 石膏粉：α型高强石膏，初凝时间≥60min，终凝时间≤180min，2h强度≥6MPa。
4. 粉煤灰：F类Ⅱ级粉煤灰，需水量比≤105%，烧失量≤8%。
5. 外加剂：选用高效减水剂、保水剂和抗裂剂，其性能应符合《混凝土外加剂应用技术规范》要求。
四、主要施工工艺
（一）作业流程图
基层处理→洒水湿润→界面处理→灰饼制作→冲筋→砂浆搅拌→机械喷涂→激光找平→压光处理→养护
（二）基层处理
1. 墙面清理：使用高压水枪冲洗墙面浮灰，对于模板接缝处的错台，采用角磨机打磨平整；外露钢筋头、铁丝等金属物全部切除，并用水泥砂浆封堵。
2. 界面处理：混凝土墙面涂刷界面剂，配合比为水泥:砂子:界面剂=1:1:0.2，采用滚筒涂刷，厚度控制在1-2mm，涂刷后24h内进行抹灰作业。
3. 管线处理：墙面管线开槽处采用1:3水泥砂浆分层填塞，表面粘贴耐碱玻纤网格布（宽度≥200mm），网格布搭接宽度≥50mm。
（三）灰饼与冲筋施工
1. 灰饼制作：采用1:3水泥砂浆制作灰饼，规格为50mm×50mm，厚度按设计要求（内墙15mm、外墙20mm）。灰饼间距：墙面水平方向≤1500mm，垂直方向≤2000mm，阴阳角处增设灰饼。
2. 冲筋施工：在灰饼间冲筋，宽度50mm，厚度同灰饼。冲筋材料采用与抹灰相同的砂浆，用刮尺刮平，待强度达到70%后方可进行大面积抹灰。
（四）砂浆制备
1. 配合比控制：
o 内墙水泥砂浆：水泥:砂子=1:3（体积比），掺加水泥用量5%的粉煤灰
o 外墙混合砂浆：水泥:石灰膏:砂子=1:1:6（体积比）
o 顶棚石膏砂浆：石膏粉:砂子:水=1:0.8:0.6（重量比）
2. 搅拌工艺：
o 采用机械搅拌，先投入砂子、水泥、粉煤灰等干料，干拌30s后加水搅拌
o 水泥砂浆搅拌时间≥120s，石膏砂浆搅拌时间≤60s
o 砂浆出机温度控制在5-35℃，夏季施工时采取遮阳措施，冬季施工时采用温水搅拌
o 砂浆拌制后3h内必须使用完毕，严禁使用过夜砂浆
（五）机械喷涂施工
1. 设备调试：
o 喷涂前检查设备各部件连接是否牢固，管路有无堵塞
o 石膏喷涂机压力调至0.3-0.5MPa，砂浆泵工作压力控制在8-12MPa
o 激光找平仪开机预热15min，调试水平精度至±1mm
2. 喷涂作业：
o 外墙喷涂：喷枪与墙面成45°角，距离500-600mm，匀速移动，速度控制在0.5-0.8m/s
o 内墙喷涂：分两遍进行，第一遍厚度控制在8-10mm，间隔2h后进行第二遍喷涂
o 顶棚喷涂：采用螺旋式喷涂法，从边角向中心推进，厚度一次性控制在5-8mm
o 喷涂过程中，专人使用激光找平仪实时监测厚度，超厚部分及时刮除，不足部分补喷
3. 找平压光：
o 喷涂后30min内进行找平，使用2m铝合金刮尺沿冲筋刮平
o 待砂浆初凝前（手指轻压无明显痕迹）进行压光，内墙采用铁抹子压光2遍，外墙采用木抹子搓毛
o 阴阳角处使用专用角抹子处理，确保线条顺直，角度方正
（六）养护工艺
1. 普通砂浆养护：抹灰完成24h后开始洒水养护，每天洒水4次（上午8时、10时、下午2时、4时），养护时间不少于7d
2. 石膏砂浆养护：采用喷雾养护，每天3次，避免直接用水冲刷，养护时间不少于3d
3. 冬季养护：当环境温度低于5℃时，采取冬季施工措施，使用电热毯覆盖养护，确保环境温度不低于10℃
4. 养护期间：在门口设置"养护中，禁止碰撞"警示牌，严禁在抹灰面上堆放材料或进行其他作业
五、质量控制措施
（一）原材料质量控制
1. 建立材料进场验收制度，每批材料需查验出厂合格证、检验报告，并按规定进行抽样送检
2. 水泥、砂子、石膏粉等主要材料需分类堆放，设置标识牌注明材料名称、规格、产地、进场日期、检验状态
3. 外加剂应储存在干燥通风的库房内，防止受潮结块，使用前进行复配试验
（二）施工过程控制
1. 厚度控制：
o 灰饼间距不大于1.5m，确保每个喷涂面有足够的控制点
o 激光找平仪每2小时校核一次，确保仪器精度
o 每500㎡检查一次抹灰厚度，允许偏差±2mm，合格率要求达到95%以上
2. 平整度控制：
o 采用2m靠尺检查，墙面平整度允许偏差≤3mm，垂直度允许偏差≤4mm
o 阴阳角方正采用直角尺检查，允许偏差≤3mm
o 分格条（缝）直线度允许偏差≤3mm，采用拉5m线（不足5m拉通线）检查
3. 空鼓裂缝控制：
o 基层处理后进行洒水试验，确保吸水率达到要求（湿润后2h内无干燥痕迹）
o 界面剂涂刷均匀，不得漏刷，干燥时间控制在12-24h
o 不同材料交接处（如混凝土与砖墙）加铺200mm宽耐碱玻纤网格布
o 砂浆终凝前严禁扰动，养护期间避免振动和撞击
（三）质量验收标准
1. 主控项目：
o 抹灰材料的品种和性能必须符合设计要求
o 抹灰层与基层之间及各抹灰层之间必须粘结牢固，无空鼓、脱层和裂缝
o 抹灰工程的表面质量应符合：普通抹灰表面光滑、洁净、接槎平整；高级抹灰表面光滑、洁净、颜色均匀、无抹纹，分格条（缝）清晰
2. 一般项目：
o 护角、孔洞、槽、盒周围的抹灰表面应整齐、光滑；管道后面的抹灰表面应平整
o 抹灰层的总厚度应符合设计要求，水泥砂浆不得抹在石灰砂浆层上
o 允许偏差项目应符合《建筑装饰装修工程质量验收标准》GB50210的规定
六、设备管理与维护
（一）设备操作规程
1. 砂浆泵操作：
o 开机前检查液压油位，确保在液位计1/2-2/3处
o 空载运行2min，检查各仪表显示是否正常
o 泵送过程中，严禁将手伸入料斗或用手抓握输送管
o 停机前需泵送清水冲洗管路，直至流出清水为止
2. 喷涂机操作：
o 石膏粉与水严格按配比投入，避免干料进入泵体
o 工作压力不得超过额定压力的110%
o 连续工作2h需停机休息10min，防止电机过热
o 每天工作结束后，彻底清洗料斗、输送缸和喷枪
（二）日常维护保养
1. 日保养：
o 清理设备表面灰尘和砂浆残渣
o 检查各连接螺栓是否松动，管路有无破损
o 润滑部位加注润滑油（脂），特别是砂浆泵的活塞和密封件
o 清洗空气滤清器，确保进气通畅
2. 周保养：
o 检查电机碳刷磨损情况，磨损超过1/3及时更换
o 检测设备接地电阻，确保≤4Ω
o 校准激光找平仪的水平精度
o 检查输送管壁厚，磨损超过原壁厚1/3的及时更换
3. 月保养：
o 更换砂浆泵的液压油和滤芯
o 检查喷涂机定子和转子间隙，超过0.5mm时更换
o 对电气系统进行绝缘检测，绝缘电阻≥0.5MΩ
o 对所有设备进行全面性能测试，确保满足施工要求
（三）常见故障处理
故障现象
可能原因
处理方法
砂浆泵压力不足
1. 液压油不足
2. 溢流阀损坏
3. 活塞密封件磨损
1. 添加液压油至规定液位
2. 更换溢流阀
3. 更换密封件
喷涂机堵管
1. 砂浆稠度过大
2. 管路弯折
3. 停机时间过长
1. 调整砂浆配合比
2. 校直输送管
3. 拆卸管路清理
激光找平仪偏差大
1. 电池电量不足
2. 光学镜头污染
3. 水平气泡偏移
1. 更换电池
2. 用酒精清洁镜头
3. 重新调平仪器
空压机噪音异常
1. 皮带松动
2. 轴承磨损
3. 气阀故障
1. 调整皮带张紧度
2. 更换轴承
3. 检修气阀
七、安全文明施工
（一）安全防护措施
1. 设备安全：
o 所有电气设备必须有可靠接地，接地电阻≤4Ω
o 配电箱安装漏电保护器（动作电流≤30mA，动作时间≤0.1s）
o 高压管路设置防甩装置，作业时严禁跨越和踩踏
o 设备运转时，严禁进行维修和保养作业
2. 个人防护：
o 操作人员必须佩戴安全帽、防护眼镜、防尘口罩和防滑鞋
o 喷涂作业时，需佩戴防护面罩和防护服
o 高空作业（超过2m）必须系好安全带，搭设操作平台
o 噪音超过85dB时，操作人员佩戴耳塞
3. 消防安全：
o 施工现场严禁吸烟，设置足够数量的灭火器（每50㎡配置2具4kg干粉灭火器）
o 电气设备旁设置"禁止烟火"警示牌
o 易燃材料（如界面剂、清洗剂）单独存放，与火源保持5m以上距离
o 施工现场设置消防通道，宽度≥3.5m，保持畅通
（二）文明施工管理
1. 现场管理：
o 材料堆放整齐，砂、石等散料砌筑挡墙，高度不超过1.5m
o 施工垃圾日产日清，分类存放，严禁随意抛洒
o 设备摆放有序，每台设备设置操作规程牌和责任人
o 施工现场设置排水沟，确保排水畅通，无积水
2. 粉尘控制：
o 砂浆搅拌站设置封闭防护棚，安装降尘喷雾装置
o 运输车辆必须覆盖篷布，出场前冲洗轮胎
o 清扫地面采用湿法作业，避免扬尘
o 水泥、石膏粉等易飞扬材料采用密闭容器存放
3. 噪音控制：
o 避免夜间（22:00-6:00）进行机械作业
o 对高噪音设备（如空压机、砂浆泵）采取减振降噪措施
o 合理安排施工顺序，避免多台高噪音设备同时作业
o 施工现场边界设置隔音围挡，降低噪音传播
八、环境保护措施
1. 废水处理：
o 设置三级沉淀池（尺寸3m×2m×1.5m），施工废水经沉淀后回用
o 清洗设备的废水严禁直接排放，需经处理达标后排放
o 食堂设置隔油池，定期清理油污
2. 固体废弃物处理：
o 施工垃圾分为可回收和不可回收两类，设置分类垃圾桶
o 废砂浆、废石膏等建筑垃圾集中堆放，及时清运至指定消纳场
o 废弃的设备润滑油、清洗剂等危险废物单独存放，交有资质单位处理
3. 节能降耗：
o 合理安排作业时间，提高设备利用率，减少空载运行
o 采用节能型设备和照明灯具，减少能源消耗
o 砂浆配合比精准计量，减少材料浪费
o 废旧材料（如破损的输送管、配件）进行修复利用，无法修复的回收处理
九、应急预案
（一）设备故障应急处理
1. 突发停机：立即切断电源，检查故障原因，若短时间无法修复，启用备用设备
2. 管路爆裂：立即停机，关闭进料阀门，更换损坏管路，清理泄漏砂浆
3. 电机起火：立即切断电源，使用干粉灭火器灭火，严禁用水直接扑救
（二）安全事故应急处理
1. 触电事故：立即切断电源或使用干燥木棒使伤者脱离电源，检查呼吸心跳，必要时进行心肺复苏，同时拨打急救电话
2. 高处坠落：立即停止作业，检查伤情，对骨折部位进行固定，避免移动，等待专业医护人员救治
3. 机械伤害：立即停机，切断电源，对伤口进行压迫止血，若有断肢需妥善保存（用干净敷料包裹，放入塑料袋密封，外用冰块降温），及时送医
（三）自然灾害应对
1. 暴雨天气：停止室外作业，检查排水系统，加固材料堆场，遮盖露天材料
2. 高温天气：调整作业时间（避开11:00-15:00高温时段），施工现场设置饮水点，提供防暑降温药品
3. 大风天气：风速超过6级时停止高空作业，加固设备和防护设施，收回零散材料
十、验收标准与流程
（一）验收标准
1. 主控项目：
o 抹灰层与基层粘结牢固，无空鼓、脱层、裂缝
o 表面平整度≤3mm（2m靠尺检查）
o 垂直度≤4mm（2m托线板检查）
o 阴阳角方正≤3mm（直角尺检查）
2. 一般项目：
o 表面光滑洁净，颜色均匀，无抹纹
o 分格条（缝）宽度、深度均匀，条（缝）平整光滑
o 滴水线（槽）整齐顺直，滴水槽深度和宽度≥10mm
（二）验收流程
1. 班组自检：每个作业面完成后，班组进行100%自检，填写《抹灰工程自检记录表》
2. 项目部检查：质检员对自检合格的部位进行抽检，抽检比例不低于30%
3. 监理验收：项目部检查合格后，报监理工程师进行验收，验收合格签署《抹灰工程检验批质量验收记录》
4. 第三方检测：对关键部位（如外墙、楼梯间）委托第三方检测机构进行粘结强度检测，检测数量每500㎡不少于1组
十一、施工进度计划
1. 总工期：60天（日历天）
2. 进度安排：
o 第1-5天：施工准备（设备安装调试、材料进场、样板施工）
o 第6-20天：A区（1-3层）施工
o 第11-25天：B区（4-6层）施工（与A区搭接5天）
o 第21-35天：C区（7-9层）施工（与B区搭接5天）
o 第31-45天：D区（10-12层）施工（与C区搭接5天）
o 第46-55天：修补整改、清理保洁
o 第56-60天：竣工验收
3. 进度保证措施：
o 实行周进度考核制度，滞后时及时调整资源配置
o 准备足够的备用设备，确保故障时不影响施工
o 合理安排两班作业，提高设备利用率
o 提前与供应商沟通，确保材料供应及时
十二、结论
本机械化抹灰施工方案通过科学配置设备、优化施工工艺、强化质量控制，能够有效提高抹灰工程的施工效率和质量，降低劳动强度，减少环境污染。方案实施后，预计可使抹灰作业效率提高3倍以上，空鼓率控制在1%以内，表面平整度合格率达到98%以上，满足设计和规范要求。施工过程中需严格执行各项管理措施，确保安全、质量、进度和环保目标的实现。
