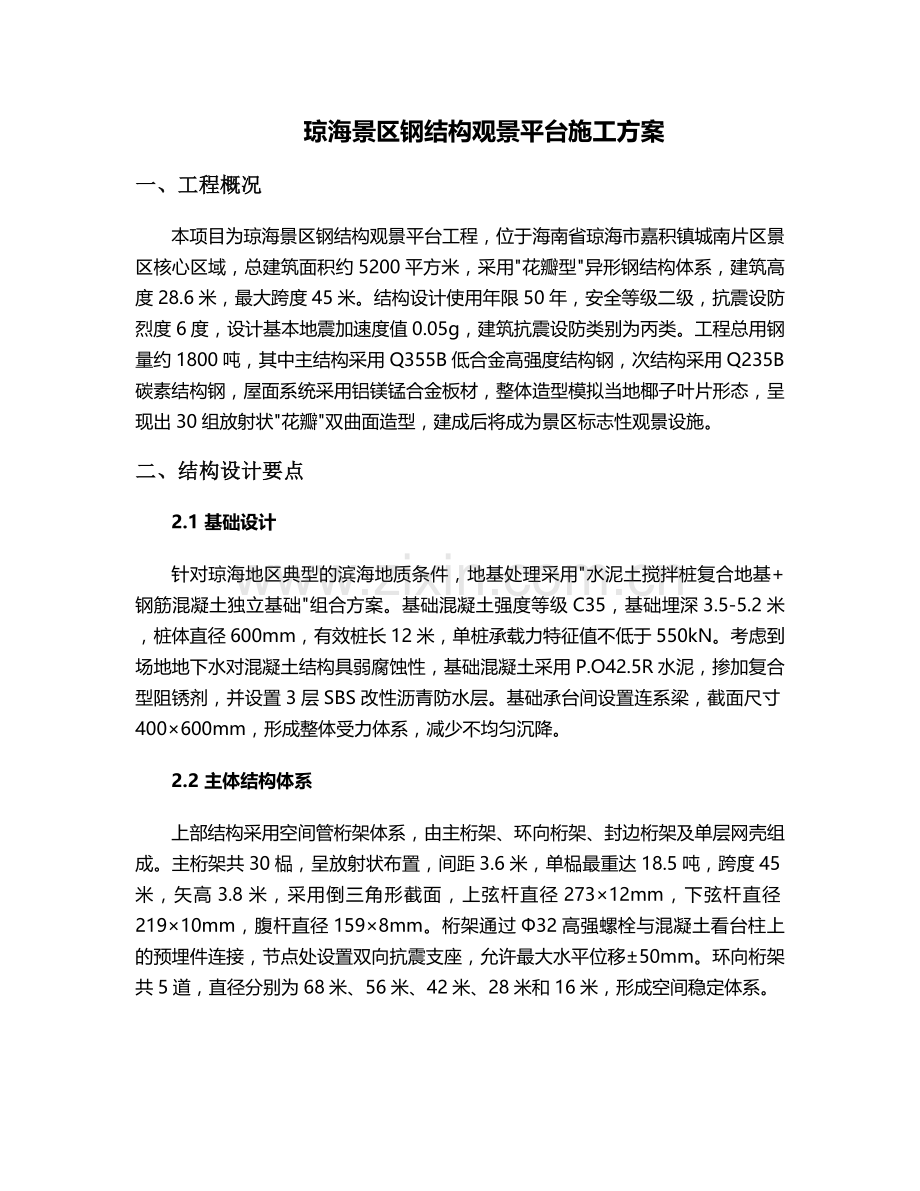

琼海景区钢结构观景平台施工方案
一、工程概况
本项目为琼海景区钢结构观景平台工程，位于海南省琼海市嘉积镇城南片区景区核心区域，总建筑面积约5200平方米，采用"花瓣型"异形钢结构体系，建筑高度28.6米，最大跨度45米。结构设计使用年限50年，安全等级二级，抗震设防烈度6度，设计基本地震加速度值0.05g，建筑抗震设防类别为丙类。工程总用钢量约1800吨，其中主结构采用Q355B低合金高强度结构钢，次结构采用Q235B碳素结构钢，屋面系统采用铝镁锰合金板材，整体造型模拟当地椰子叶片形态，呈现出30组放射状"花瓣"双曲面造型，建成后将成为景区标志性观景设施。
二、结构设计要点
2.1 基础设计
针对琼海地区典型的滨海地质条件，地基处理采用"水泥土搅拌桩复合地基+钢筋混凝土独立基础"组合方案。基础混凝土强度等级C35，基础埋深3.5-5.2米，桩体直径600mm，有效桩长12米，单桩承载力特征值不低于550kN。考虑到场地地下水对混凝土结构具弱腐蚀性，基础混凝土采用P.O42.5R水泥，掺加复合型阻锈剂，并设置3层SBS改性沥青防水层。基础承台间设置连系梁，截面尺寸400×600mm，形成整体受力体系，减少不均匀沉降。
2.2 主体结构体系
上部结构采用空间管桁架体系，由主桁架、环向桁架、封边桁架及单层网壳组成。主桁架共30榀，呈放射状布置，间距3.6米，单榀最重达18.5吨，跨度45米，矢高3.8米，采用倒三角形截面，上弦杆直径273×12mm，下弦杆直径219×10mm，腹杆直径159×8mm。桁架通过Φ32高强螺栓与混凝土看台柱上的预埋件连接，节点处设置双向抗震支座，允许最大水平位移±50mm。环向桁架共5道，直径分别为68米、56米、42米、28米和16米，形成空间稳定体系。

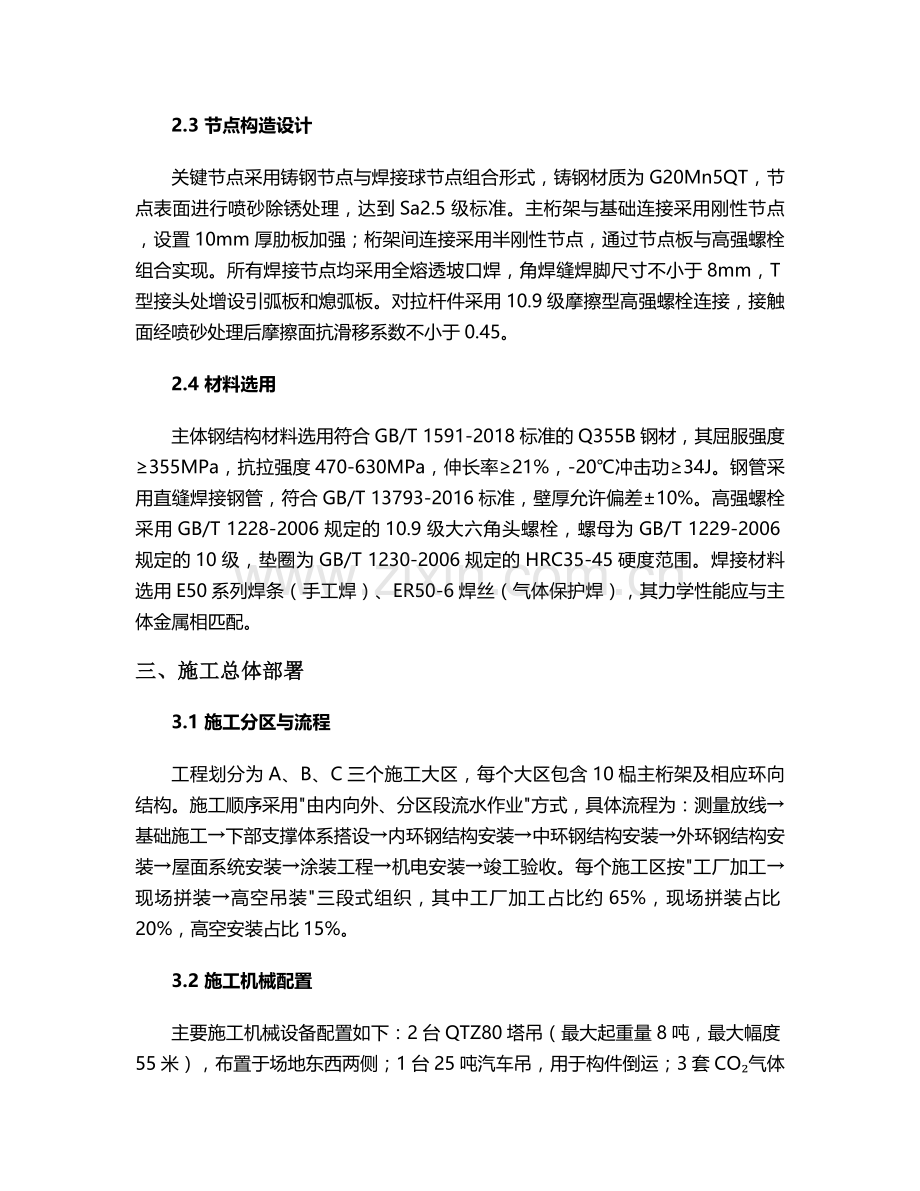

2.3 节点构造设计
关键节点采用铸钢节点与焊接球节点组合形式，铸钢材质为G20Mn5QT，节点表面进行喷砂除锈处理，达到Sa2.5级标准。主桁架与基础连接采用刚性节点，设置10mm厚肋板加强；桁架间连接采用半刚性节点，通过节点板与高强螺栓组合实现。所有焊接节点均采用全熔透坡口焊，角焊缝焊脚尺寸不小于8mm，T型接头处增设引弧板和熄弧板。对拉杆件采用10.9级摩擦型高强螺栓连接，接触面经喷砂处理后摩擦面抗滑移系数不小于0.45。
2.4 材料选用
主体钢结构材料选用符合GB/T 1591-2018标准的Q355B钢材，其屈服强度≥355MPa，抗拉强度470-630MPa，伸长率≥21%，-20℃冲击功≥34J。钢管采用直缝焊接钢管，符合GB/T 13793-2016标准，壁厚允许偏差±10%。高强螺栓采用GB/T 1228-2006规定的10.9级大六角头螺栓，螺母为GB/T 1229-2006规定的10级，垫圈为GB/T 1230-2006规定的HRC35-45硬度范围。焊接材料选用E50系列焊条（手工焊）、ER50-6焊丝（气体保护焊），其力学性能应与主体金属相匹配。
三、施工总体部署
3.1 施工分区与流程
工程划分为A、B、C三个施工大区，每个大区包含10榀主桁架及相应环向结构。施工顺序采用"由内向外、分区段流水作业"方式，具体流程为：测量放线→基础施工→下部支撑体系搭设→内环钢结构安装→中环钢结构安装→外环钢结构安装→屋面系统安装→涂装工程→机电安装→竣工验收。每个施工区按"工厂加工→现场拼装→高空吊装"三段式组织，其中工厂加工占比约65%，现场拼装占比20%，高空安装占比15%。
3.2 施工机械配置
主要施工机械设备配置如下：2台QTZ80塔吊（最大起重量8吨，最大幅度55米），布置于场地东西两侧；1台25吨汽车吊，用于构件倒运；3套CO₂气体保护焊设备，焊接电流200-350A；2台门式起重机（跨度24米，起重量10吨），用于地面拼装；1台全站仪（测角精度0.5"，测距精度1mm+1ppm），1台高精度水准仪（每公里往返误差±0.3mm），用于测量控制；此外配备剪板机、卷板机、抛丸机等加工设备12台套。
3.3 施工进度计划
总工期180日历天，具体里程碑节点如下：
· 第1-15天：施工准备及测量放线
· 第16-45天：基础工程施工
· 第46-90天：钢结构工厂加工
· 第76-135天：钢结构现场安装（其中主桁架吊装第76-105天，次结构安装第106-135天）
· 第121-150天：屋面系统安装
· 第136-165天：涂装工程施工
· 第151-170天：机电安装工程
· 第171-180天：竣工验收及整改
四、关键施工工艺
4.1 钢结构加工制作
钢构件采用"工厂精细化加工"模式，具体流程为：原材料检验→数控切割→零件加工→装配→焊接→无损检测→矫正→表面处理→涂装→编号。原材料进场需提供材质证明书，并按规定进行力学性能和化学成分复验，合格率100%。切割采用数控等离子切割，精度控制在±1mm以内，坡口加工采用机械切削方法。对于双曲管构件，采用三维数控弯管机加工，弯曲半径误差≤1.5mm/m，椭圆度≤3%。
焊接工艺采用"门式埋弧自动焊+CO₂气体保护焊"组合方式，主焊缝采用埋弧焊，焊接电流500-600A，电压32-36V，焊接速度35-45cm/min；节点处采用CO₂气体保护焊，电流200-280A，电压28-34V，气体流量15-25L/min。所有对接焊缝及受力角焊缝均进行100%无损检测，其中超声波检测执行GB/T 11345-2013标准Ⅰ级要求，射线检测执行GB/T 3323-2019标准Ⅱ级要求。构件矫正采用机械矫正与火焰矫正相结合，矫正后构件的允许偏差应符合GB 50205-2020要求，其中柱垂直度≤H/1000且≤15mm，桁架挠度≤L/2000且≤10mm。
4.2 钢结构测量控制
采用"三维坐标法"进行测量定位，建立独立施工坐标系，与景区原有控制网联测，平面位置中误差≤±3mm，高程中误差≤±2mm。具体措施包括：
1. 首级控制网：布设6个强制对中观测墩，采用全站仪按二等三角测量精度观测
2. 构件定位：每个主桁架设置3个控制点，采用全站仪极坐标法放样，精度±1mm
3. 安装测量：采用"整体控制、分段校正"原则，每安装3榀主桁架进行一次整体复测
4. 变形监测：设置12个变形观测点，每3天观测一次，监测内容包括沉降、倾斜及挠度
5. 温度补偿：考虑琼海地区昼夜温差大（可达15℃），选择在每日6:00-8:00或18:00-20:00进行关键节点测量，同时建立温度变形预测模型，对测量结果进行修正
4.3 钢结构吊装工艺
采用"分段吊装、高空散装"相结合的安装方法，主桁架分3段工厂预制，每段重约6.5吨，现场采用2台塔吊抬吊就位。吊装前设置临时支撑体系，采用格构式钢支架，截面尺寸1.2m×1.2m，底部设置可调支托，顶部安装三维调节装置。吊装工艺要点：
1. 吊点设置：每段桁架设置4个吊点，经受力验算确定位置，吊点处设置加强板
2. 吊装顺序：从中心向四周放射状安装，先安装内环3榀基准桁架，校正固定后以此为基准向两侧扩展
3. 吊装稳定性：采用2根缆风绳控制构件转动，缆风绳与地面夹角控制在30°-45°
4. 精度控制：每榀桁架安装后立即进行三维坐标复测，偏差超过±3mm时采用千斤顶微调
5. 临时固定：桁架就位后先用临时螺栓固定，每个节点不少于2个临时螺栓，初拧扭矩为终拧扭矩的50%
4.4 焊接施工工艺
焊接质量控制执行"三检制"（自检、互检、专检），关键工序采用"焊接工艺评定+持证上岗+无损检测"三重控制。焊接工艺要点：
1. 焊前准备：清除坡口两侧50mm范围内铁锈、油污，潮湿部位用氧乙炔焰烘干，温度80-100℃，保持30分钟
2. 焊接环境：当风速≥8m/s、雨天或相对湿度≥90%时，设置防风防雨棚，确保焊接环境符合要求
3. 焊接顺序：采用"对称焊接、由内向外、分层分段"原则，厚板焊接采用多层多道焊，每层焊道厚度3-5mm
4. 后热处理：对于板厚≥30mm的Q355B钢材焊接接头，焊后立即进行后热处理，温度250-300℃，保温时间1-1.5小时
5. 焊缝检验：所有一级焊缝100%UT+20%MT检测，二级焊缝100%UT检测，合格等级分别为Ⅰ级和Ⅱ级
4.5 屋面系统安装
屋面系统采用"直立锁边铝镁锰合金屋面"体系，板厚0.9mm，合金牌号3004，屈服强度≥150MPa，延伸率≥5%。安装工艺要点：
1. 檩条安装：采用C型钢檩条，间距1.5米，与主结构采用M12螺栓连接，安装后檩条直线度偏差≤10mm/10m
2. 保温层铺设：采用100mm厚离心玻璃棉板，导热系数λ≤0.042W/(m·K)，铺设时错缝搭接，搭接宽度≥100mm
3. 屋面板安装：采用专用直立锁边机现场咬边，咬边深度≥25mm，板长方向搭接长度≥200mm，设置伸缩缝，间距不大于30m
4. 防水处理：屋脊、檐口、风机口等部位增设防水附加层，采用丁基橡胶密封胶带，宽度≥100mm
5. 抗风揭措施：每块屋面板设置3个抗风夹，间距≤500mm，抗风夹与檩条采用螺栓连接，确保风荷载作用下屋面系统安全
五、质量安全控制措施
5.1 质量管理体系
建立"项目经理负责制"的质量管理体系，设置专职质量工程师3名，各施工班组设质量检查员。质量控制要点：
1. 原材料控制：钢材、焊接材料、螺栓等主要材料进场必须具备出厂合格证和复验报告，见证取样送检率100%
2. 工序控制：实行"样板引路"制度，每个分项工程先做样板，经检验合格后方可大面积施工
3. 检验批划分：按施工分区划分为6个检验批，每个检验批包含5榀主桁架及相应次结构
4. 验收标准：严格执行GB 50205-2020《钢结构工程施工质量验收标准》，其中主控项目合格率100%，一般项目合格率≥90%
5. 质量记录：建立完整的质量档案，包括原材料检验记录、施工日志、测量记录、焊接检测报告等22类资料
5.2 安全生产管理
制定"五防"安全专项方案（防高空坠落、防物体打击、防起重伤害、防触电、防风灾），具体措施：
1. 高空作业：设置双层防护网，高度1.2米，网眼尺寸≤10cm×10cm；作业人员必须佩戴双钩安全带，使用防坠器；在2米以上作业面设置临边防护栏杆
2. 吊装作业：编制专项吊装方案并组织专家论证；吊装区域设置警戒线，配备专职安全员；吊物下方严禁站人，起吊前进行试吊，高度20-30cm，停留5分钟检查稳定性
3. 临时用电：采用TN-S接零保护系统，设置三级配电两级保护；配电箱配备防雨棚，接地电阻≤4Ω；潮湿环境作业使用12V安全电压
4. 防风措施：当预报风力≥6级时停止吊装作业，已安装构件采取临时固定措施；塔吊设置风速仪，超过10.8m/s时自动报警
5. 安全教育：每日开工前进行"三级安全教育"和技术交底，特种作业人员持证上岗率100%；每月组织一次应急演练，配备急救箱和AED等急救设备
5.3 质量通病防治
针对钢结构施工常见质量问题，制定专项防治措施：
1. 焊接变形：采用合理焊接顺序，对称施焊；厚板焊接采用"窄间隙焊接"工艺；焊后24小时内禁止锤击焊缝
2. 螺栓连接：安装前检查螺纹损伤情况，丝扣涂抹润滑脂；采用扭矩扳手施拧，初拧扭矩50%，终拧扭矩按规范计算确定，偏差±10%；终拧后进行扭矩抽查，合格率≥95%
3. 构件变形：运输过程中设置专用支架，避免挤压变形；堆放时构件支点位置与安装受力状态一致；矫正后的构件严禁再次加热
4. 涂层缺陷：表面处理达到Sa2.5级，锚纹深度50-80μm；涂装环境温度5-38℃，相对湿度≤85%；涂层厚度采用磁性测厚仪检测，干膜厚度偏差±25μm
六、绿色施工与环保措施
6.1 扬尘控制
施工现场设置封闭围挡，高度2.5米，采用彩钢板材料；出入口设置洗车平台，配备高压冲洗设备；易扬尘材料堆放采用封闭仓库，水泥、粉煤灰等采用罐车运输；施工现场主要道路硬化处理，敷设200mm厚C20混凝土；裸露场地采用防尘网覆盖，网目密度≥2000目/100cm²；施工现场PM10浓度监测每2小时一次，超过0.5mg/m³时停止作业并采取降尘措施。
6.2 噪声控制
施工机械设备选型优先选择低噪声型号，对切割机、空压机等设备设置隔音罩；夜间22:00至次日6:00禁止进行焊接、切割等强噪声作业；确需夜间施工时办理夜间施工许可证，并提前公告周边居民；噪声监测点设置在施工场界外1米处，昼间≤70dB(A)，夜间≤55dB(A)。
6.3 废水处理
设置三级沉淀池，总容积50m³，废水经处理后回用；食堂设置隔油池，定期清掏；油料库房设置防渗池，采用200mm厚C30混凝土+2mm厚HDPE土工膜防渗；施工现场设置移动厕所，由专业公司定期清运；混凝土养护采用节水保湿养护膜，养护用水较传统方法节约60%。
6.4 固废处理
建筑垃圾分类存放，设置可回收、不可回收、危险废物三类垃圾桶；钢结构边角料回收率≥95%，焊接烟尘收集率≥90%；油漆桶、废机油等危险废物交由有资质单位处置，转移联单齐全；生活垃圾日产日清，由环卫部门统一清运；施工结束后场地恢复绿化率≥90%。
6.5 节能措施
施工现场临时用电采用智能电表计量，安装节能灯具，照明功率密度≤11W/m²；塔吊、施工电梯等设备采用变频调速技术，节电率≥20%；办公区设置太阳能热水器，满足施工人员生活热水需求；钢结构工厂加工采用数控切割设备，材料利用率提高至92%以上；临时设施采用可重复利用的集装箱式临建，周转率≥5次。
七、应急预案
7.1 台风应急预案
琼海地区台风季节（5-10月）施工专项措施：
1. 预警响应：收到蓝色预警后12小时内完成塔吊锚固、构件加固；黄色预警6小时内停止吊装作业；橙色预警2小时内人员全部撤离
2. 防护措施：塔吊起重臂转向顺风方向，吊钩升至最高位置；已安装钢结构采用缆风绳临时固定，间距≤15米；屋面材料固定牢固，小型工具入库保管
3. 灾后处置：台风过后检查塔吊基础沉降、钢结构变形情况，经检测合格后方可复工；受损构件进行无损检测，承载力下降超过10%时予以更换
7.2 中暑应急预案
针对琼海高温天气（极端温度可达39℃），采取以下措施：
1. 作业时间调整为6:00-10:00、15:00-19:00，避开高温时段
2. 施工现场设置饮水点，提供含盐清凉饮料，含盐量0.1%-0.3%
3. 每50名工人配备1名急救员，掌握中暑急救知识
4. 轻度中暑症状（头晕、乏力）立即移至阴凉处，口服含盐饮料；重度中暑（体温≥38.5℃、昏迷）立即送医，并采取物理降温措施
7.3 火灾应急预案
施工现场易燃易爆物品管理：
1. 氧气、乙炔瓶存放间距≥5米，距明火≥10米，设置防晒棚
2. 焊接作业办理动火证，配备2具4kg干粉灭火器，设看火人
3. 电气线路定期检查，避免老化短路；配电箱安装过载保护装置
4. 火灾发生时立即启动应急预案，切断电源，组织人员疏散，同时拨打119报警；初期火灾利用现场灭火器扑救，优先切断着火区域氧气供应
八、验收标准与流程
8.1 分项工程验收
1. 基础工程：混凝土强度达到设计要求，表面平整度偏差≤8mm；预埋件位置偏差≤10mm，平面高程偏差≤5mm
2. 钢结构加工：构件尺寸偏差±2mm，扭曲≤5mm/m；焊缝外观质量符合GB 50205-2020附录A要求
3. 钢结构安装：柱垂直度≤H/1000且≤15mm；桁架挠度≤L/2000且≤10mm；整体平面位置偏差≤30mm
4. 屋面工程：屋面板锁边牢固，无渗漏；排水坡度偏差≤2%；保温层厚度偏差+10%/-5%
8.2 竣工验收资料
竣工资料应包括以下内容：
1. 工程概况表、施工许可证、开工报告等前期文件
2. 施工图纸、设计变更、洽商记录等设计文件
3. 原材料、半成品、构配件出厂合格证及检验报告
4. 施工记录：测量放线记录、焊接记录、吊装记录等
5. 检测报告：无损检测报告、钢结构性能检测报告等
6. 质量评定资料：检验批验收记录、分项工程验收记录等
7. 竣工图：钢结构竣工图、节点详图等
8.3 功能性检测
竣工验收前进行以下功能性检测：
1. 结构承载力检测：采用分级加载方式，最大试验荷载为设计荷载的1.2倍，持荷1小时，结构残余变形≤0.1mm
2. 屋面淋水试验：持续淋水2小时，采用3个喷头同时喷水，水压力0.3MPa，检查室内有无渗漏
3. 抗风性能检测：模拟12级风荷载作用，结构最大位移应小于限值L/500
4. 声学性能检测：屋面系统隔声量≥30dB，满足景区声环境要求
本施工方案基于琼海地区气候特点、地质条件及类似工程经验编制，实施过程中应根据现场实际情况动态调整，特别注意台风、高温等特殊天气的施工安排，确保工程质量、安全和进度目标的全面实现。
