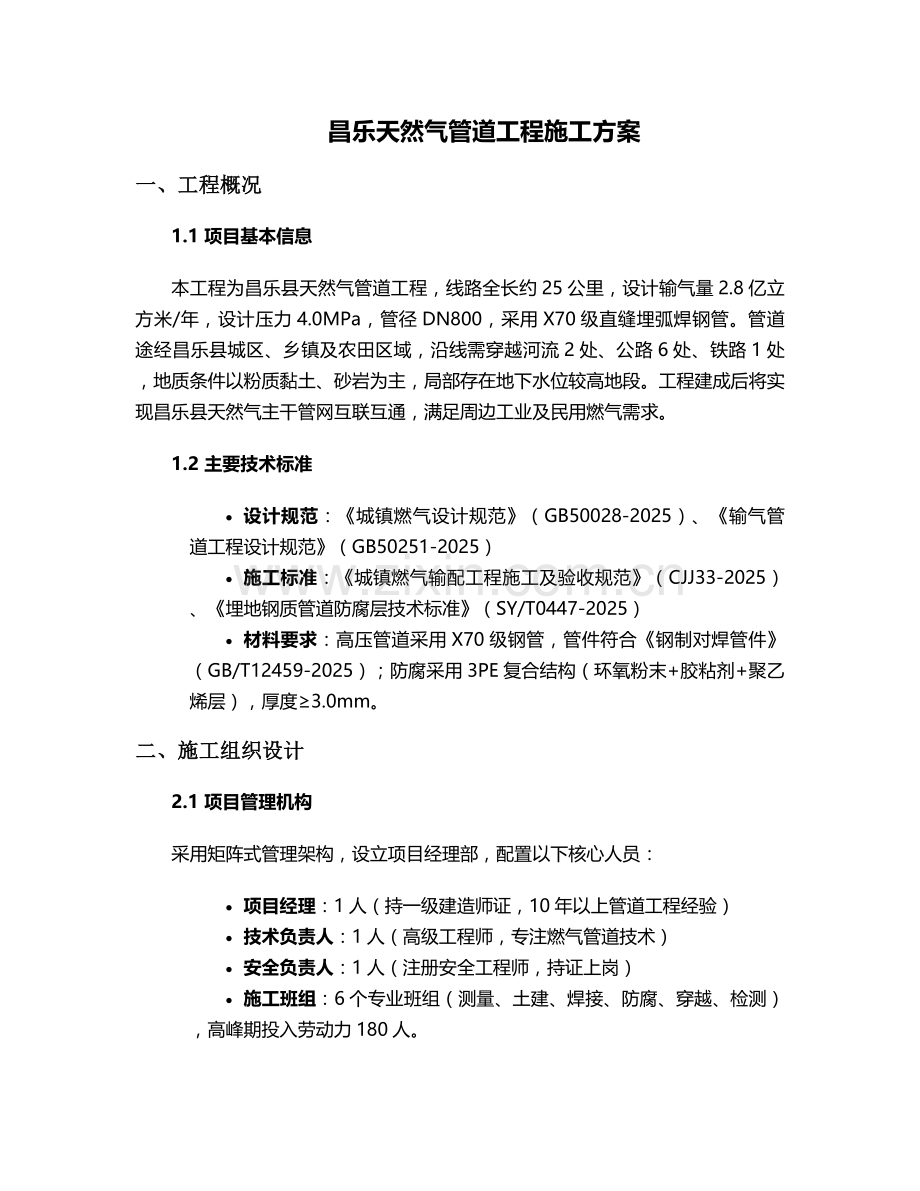

昌乐天然气管道工程施工方案
一、工程概况
1.1 项目基本信息
本工程为昌乐县天然气管道工程，线路全长约25公里，设计输气量2.8亿立方米/年，设计压力4.0MPa，管径DN800，采用X70级直缝埋弧焊钢管。管道途经昌乐县城区、乡镇及农田区域，沿线需穿越河流2处、公路6处、铁路1处，地质条件以粉质黏土、砂岩为主，局部存在地下水位较高地段。工程建成后将实现昌乐县天然气主干管网互联互通，满足周边工业及民用燃气需求。
1.2 主要技术标准
· 设计规范：《城镇燃气设计规范》（GB50028-2025）、《输气管道工程设计规范》（GB50251-2025）
· 施工标准：《城镇燃气输配工程施工及验收规范》（CJJ33-2025）、《埋地钢质管道防腐层技术标准》（SY/T0447-2025）
· 材料要求：高压管道采用X70级钢管，管件符合《钢制对焊管件》（GB/T12459-2025）；防腐采用3PE复合结构（环氧粉末+胶粘剂+聚乙烯层），厚度≥3.0mm。
二、施工组织设计
2.1 项目管理机构
采用矩阵式管理架构，设立项目经理部，配置以下核心人员：
· 项目经理：1人（持一级建造师证，10年以上管道工程经验）
· 技术负责人：1人（高级工程师，专注燃气管道技术）
· 安全负责人：1人（注册安全工程师，持证上岗）
· 施工班组：6个专业班组（测量、土建、焊接、防腐、穿越、检测），高峰期投入劳动力180人。

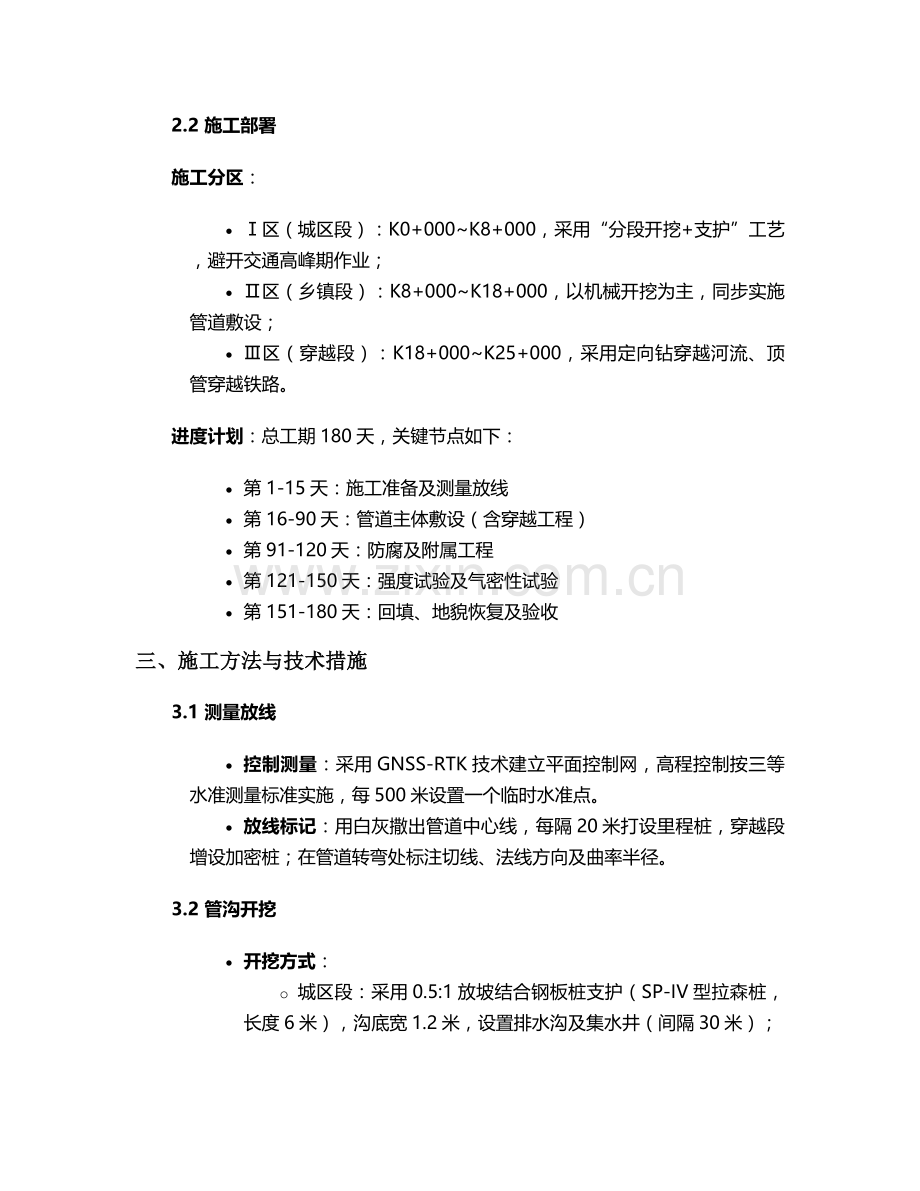

2.2 施工部署
施工分区：
· Ⅰ区（城区段）：K0+000~K8+000，采用“分段开挖+支护”工艺，避开交通高峰期作业；
· Ⅱ区（乡镇段）：K8+000~K18+000，以机械开挖为主，同步实施管道敷设；
· Ⅲ区（穿越段）：K18+000~K25+000，采用定向钻穿越河流、顶管穿越铁路。
进度计划：总工期180天，关键节点如下：
· 第1-15天：施工准备及测量放线
· 第16-90天：管道主体敷设（含穿越工程）
· 第91-120天：防腐及附属工程
· 第121-150天：强度试验及气密性试验
· 第151-180天：回填、地貌恢复及验收
三、施工方法与技术措施
3.1 测量放线
· 控制测量：采用GNSS-RTK技术建立平面控制网，高程控制按三等水准测量标准实施，每500米设置一个临时水准点。
· 放线标记：用白灰撒出管道中心线，每隔20米打设里程桩，穿越段增设加密桩；在管道转弯处标注切线、法线方向及曲率半径。
3.2 管沟开挖
· 开挖方式：
o 城区段：采用0.5:1放坡结合钢板桩支护（SP-IV型拉森桩，长度6米），沟底宽1.2米，设置排水沟及集水井（间隔30米）；
o 郊区段：机械开挖（PC200挖掘机），沟深按设计要求：车行道下≥1.2米，非车行道下≥0.9米，农田段≥0.8米。
· 沟底处理：铺设200mm厚素土垫层，压实度≥90%；岩石段采用级配砂石回填（厚度300mm），防止管道损伤。
3.3 管道敷设
3.3.1 钢管焊接
· 焊接工艺：采用氩电联焊（GTAW+SMAW），根焊使用ER50-6焊丝（直径2.5mm），填充盖面用E5015焊条，预热温度≥80℃，层间温度控制在150~250℃。
· 质量控制：每道焊口进行100%无损检测，其中射线检测（RT）Ⅰ级合格，超声波检测（UT）Ⅰ级合格；焊接接头咬边深度≤0.5mm，余高≤2mm。
3.3.2 防腐施工
· 表面处理：喷砂除锈达Sa2.5级，表面锚纹深度50~80μm，除锈后2小时内完成防腐层施工。
· 3PE防腐层：采用缠绕法施工，环氧粉末固化温度180~220℃，胶粘剂厚度≥170μm，聚乙烯层厚度≥2.5mm；补口采用热收缩套（带），搭接宽度≥100mm，加热温度110~130℃。
3.3.3 特殊地段穿越
· 定向钻穿越（河流段）：
o 设备：XZ3200水平定向钻机，钻杆规格Φ127mm×9.19mm，导向孔偏差≤0.5m/100m；
o 扩孔：分三级扩孔（Φ300mm→Φ500mm→Φ800mm），泥浆配比为膨润土+纯碱（浓度8~10%）；
o 回拖力控制：最大回拖力≤280kN，速度2~3m/min，管道回拖前进行1.5倍设计压力强度试验。
· 顶管穿越（铁路段）：
o 工作井尺寸6m×8m，采用沉井法施工（深度9m），刃脚高度1.2m；
o 顶进设备：200t液压千斤顶（行程1.5m），顶进速度30mm/min，管节接口采用“T”型橡胶圈密封，错口偏差≤5mm。
3.4 试验与验收
3.4.1 强度试验
· 试验介质：洁净水，试验压力6.0MPa（1.5倍设计压力），稳压1小时，压降≤0.1MPa为合格；
· 升压步骤：分三级升压（20%→50%→100%），每级稳压30分钟，检查无泄漏后继续升压。
3.4.2 气密性试验
· 试验介质：压缩空气，试验压力4.4MPa（1.1倍设计压力），稳压24小时，温度修正后压降≤1%为合格；
· 泄漏检测：采用肥皂水涂抹所有接口，重点检查阀门、法兰及补口处，无气泡产生。
四、质量与安全保证措施
4.1 质量管理体系
· 材料控制：实行“三检制”（进场检验、过程抽检、竣工复检），钢管、防腐材料需提供出厂合格证及第三方检测报告；
· 过程管控：设置质量控制点（焊接、防腐、穿越），每道工序经监理验收签字后方可进入下一道；
· 检测要求：焊接一次合格率≥98%，防腐层电火花检测（电压25kV）无击穿，管道轴线偏差≤100mm/100m。
4.2 安全生产管理
· 风险防控：辨识重大危险源8项（有限空间作业、高处坠落、焊接火灾等），编制专项应急预案并组织演练；
· 安全措施：
o 开挖区设置硬质围挡（高度1.8m）及警示标志，夜间悬挂爆闪灯；
o 有限空间作业配备四合一气体检测仪（O2、LEL、CO、H2S），强制通风≥3次/小时；
o 焊接作业配备灭火器（每50㎡1组），动火前办理作业许可，清理半径10米内可燃物。
4.3 环境保护措施
· 扬尘控制：施工便道硬化（C20混凝土，厚度150mm），出入口设置洗车平台，土方运输车辆覆盖篷布；
· 噪声管理：昼间噪声≤70dB，夜间≤55dB，高噪声设备（挖掘机、焊机）采取隔声罩或夜间停工措施；
· 水土保持：穿越河流段设置泥浆沉淀池（三级，总容积500m³），施工废水经处理后回用，严禁直排。
五、应急预案与后期保障
5.1 应急处置
· 泄漏事故：立即启动“关阀-警戒-疏散-抢修”流程，泄漏点500米内禁止火源，采用防爆工具实施封堵；
· 坍塌救援：配备应急抢险队（20人），储备钢板桩、液压顶撑等物资，发生坍塌时先加固周边再组织救援。
5.2 竣工移交
· 技术资料：编制竣工图、试验记录、隐蔽工程验收单等资料，按《建设工程文件归档规范》（GB/T50328-2025）组卷；
· 培训服务：对运营单位进行操作培训（含设备维护、应急处理），提供2年免费技术支持，终身维护指导。
注：本方案未尽事宜，严格按照国家现行规范及设计文件执行。施工期间接受业主、监理及行业主管部门监督，确保工程质量达到优良标准。
