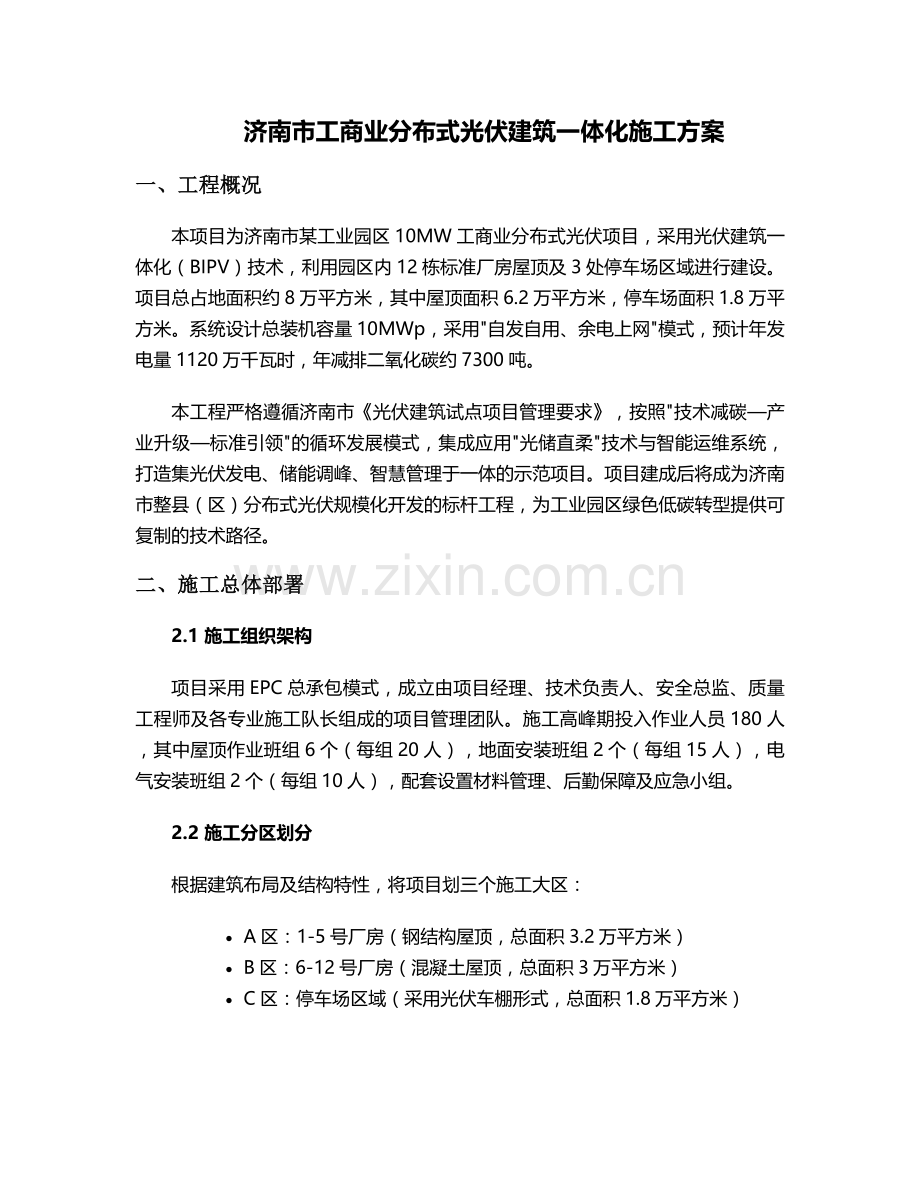

济南市工商业分布式光伏建筑一体化施工方案
一、工程概况
本项目为济南市某工业园区10MW工商业分布式光伏项目，采用光伏建筑一体化（BIPV）技术，利用园区内12栋标准厂房屋顶及3处停车场区域进行建设。项目总占地面积约8万平方米，其中屋顶面积6.2万平方米，停车场面积1.8万平方米。系统设计总装机容量10MWp，采用"自发自用、余电上网"模式，预计年发电量1120万千瓦时，年减排二氧化碳约7300吨。
本工程严格遵循济南市《光伏建筑试点项目管理要求》，按照"技术减碳—产业升级—标准引领"的循环发展模式，集成应用"光储直柔"技术与智能运维系统，打造集光伏发电、储能调峰、智慧管理于一体的示范项目。项目建成后将成为济南市整县（区）分布式光伏规模化开发的标杆工程，为工业园区绿色低碳转型提供可复制的技术路径。
二、施工总体部署
2.1 施工组织架构
项目采用EPC总承包模式，成立由项目经理、技术负责人、安全总监、质量工程师及各专业施工队长组成的项目管理团队。施工高峰期投入作业人员180人，其中屋顶作业班组6个（每组20人），地面安装班组2个（每组15人），电气安装班组2个（每组10人），配套设置材料管理、后勤保障及应急小组。
2.2 施工分区划分
根据建筑布局及结构特性，将项目划三个施工大区：
· A区：1-5号厂房（钢结构屋顶，总面积3.2万平方米）
· B区：6-12号厂房（混凝土屋顶，总面积3万平方米）
· C区：停车场区域（采用光伏车棚形式，总面积1.8万平方米）

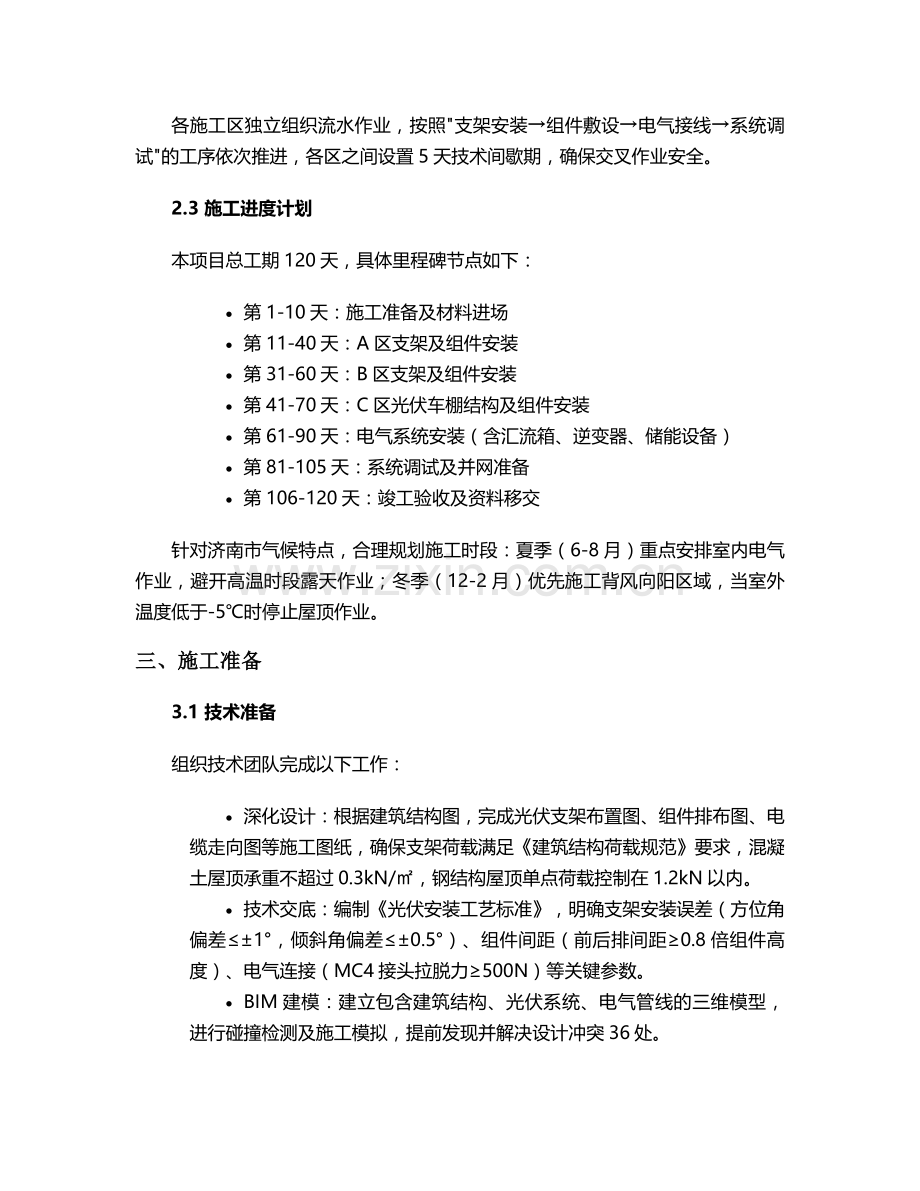

各施工区独立组织流水作业，按照"支架安装→组件敷设→电气接线→系统调试"的工序依次推进，各区之间设置5天技术间歇期，确保交叉作业安全。
2.3 施工进度计划
本项目总工期120天，具体里程碑节点如下：
· 第1-10天：施工准备及材料进场
· 第11-40天：A区支架及组件安装
· 第31-60天：B区支架及组件安装
· 第41-70天：C区光伏车棚结构及组件安装
· 第61-90天：电气系统安装（含汇流箱、逆变器、储能设备）
· 第81-105天：系统调试及并网准备
· 第106-120天：竣工验收及资料移交
针对济南市气候特点，合理规划施工时段：夏季（6-8月）重点安排室内电气作业，避开高温时段露天作业；冬季（12-2月）优先施工背风向阳区域，当室外温度低于-5℃时停止屋顶作业。
三、施工准备
3.1 技术准备
组织技术团队完成以下工作：
· 深化设计：根据建筑结构图，完成光伏支架布置图、组件排布图、电缆走向图等施工图纸，确保支架荷载满足《建筑结构荷载规范》要求，混凝土屋顶承重不超过0.3kN/㎡，钢结构屋顶单点荷载控制在1.2kN以内。
· 技术交底：编制《光伏安装工艺标准》，明确支架安装误差（方位角偏差≤±1°，倾斜角偏差≤±0.5°）、组件间距（前后排间距≥0.8倍组件高度）、电气连接（MC4接头拉脱力≥500N）等关键参数。
· BIM建模：建立包含建筑结构、光伏系统、电气管线的三维模型，进行碰撞检测及施工模拟，提前发现并解决设计冲突36处。
3.2 现场准备
施工前完成以下现场准备工作：
· 场地平整：清理屋顶杂物，修补破损防水层，在混凝土屋顶设置30处排水观察点。
· 临时设施：在厂区西北侧设置材料仓库（30m×20m）、组件存放区（50m×30m）及加工车间（20m×15m），配备3台5吨叉车及2台2吨卷扬机。
· 安全防护：屋顶作业区域设置1.2m高防护栏杆，每100㎡配置2个灭火器箱，沿女儿墙设置安全警示带，安装智能安全监控系统（含16路高清摄像头及AI行为识别功能）。
· 临时用电：从厂区变电所接入380V临时电源，设置5个分配电箱，采用TN-S接零保护系统，接地电阻测试值≤4Ω。
3.3 材料设备准备
主要材料设备进场计划及验收标准：
· 光伏组件：选用450Wp单晶硅组件（尺寸1960×1096mm），进场时逐块检查外观（无隐裂、背板无褶皱），抽样进行电性能测试（功率偏差≤±0.5%），热斑测试合格率100%。
· 支架系统：采用Q235B热镀锌钢支架（锌层厚度≥85μm），配套铝合金压块（氧化膜厚度≥15μm），所有钢材提供材质证明及力学性能报告。
· 逆变器：选用100kW集中式逆变器（效率≥98.5%），具备低电压穿越能力（电压跌落至20%时持续0.625秒不脱网），配置智能温控散热系统。
· 储能设备：2MWh磷酸铁锂电池储能系统，充放电效率≥92%，响应时间≤200ms，满足济南市"光伏+储能"配置要求（装机容量20%、时长2小时）。
· 电缆：直流侧采用YJV-1kV-4×16mm²光伏专用电缆，交流侧采用YJV22-10kV-3×70mm²交联电缆，绝缘电阻测试≥100MΩ/km。
所有材料进场实行"三检制"，建立材料追溯台账，不合格产品严禁使用。
四、主要施工工艺
4.1 屋顶光伏系统施工
4.1.1 钢结构屋顶施工
钢结构屋顶采用夹具式支架安装，具体工序如下：
1. 屋面处理：清理彩钢板表面，采用专用清洁剂去除油污，修复锈蚀部位（涂刷环氧富锌底漆两道）。
2. 支架安装：
o 檩条定位：使用激光投线仪标记安装位置，误差控制在±5mm内
o 夹具固定：采用铝合金夹具与檩条连接，扭矩值控制在25-30N·m
o 横梁安装：采用C型钢横梁（规格C100×50×20×2.5），间距1.5m，水平度偏差≤±2mm/2m
o 斜撑设置：每10m设置一道剪刀撑，增强整体稳定性
3. 组件安装：
o 定位放线：弹出组件安装基准线，确保行列整齐
o 组件固定：采用中压块（每块组件4个）及边压块（边缘组件额外增加2个）固定，扭矩值12-15N·m
o 间隙控制：组件间预留10mm通风间隙，边缘距屋顶女儿墙≥500mm
4. 防水处理：在支架与屋面接触部位加装EPDM防水垫片（厚度≥3mm），所有螺栓连接处采用密封胶密封。
4.1.2 混凝土屋顶施工
混凝土屋顶采用配重式支架系统，具体工序如下：
1. 基础施工：
o 弹线定位：根据设计图纸放出基础位置线，误差≤±10mm
o 配重制作：采用C30混凝土预制块（尺寸800×600×300mm，重量360kg），每4块为一组，通过预埋螺栓连接
o 基础找平：采用水准仪控制顶面标高，误差≤±5mm
2. 支架安装：
o 立柱安装：采用Φ100×4mm热镀锌钢管立柱，垂直度偏差≤1‰
o 斜梁安装：采用角钢L50×5，与立柱焊接连接，焊缝高度≥6mm，焊后进行防腐处理
o 轨道安装：安装铝合金导轨（规格60×40mm），采用T型螺栓固定，间距1.2m
3. 组件安装：
o 组件排布：采用横向排布方式，每串22块组件串联
o 固定方式：使用专用卡件与导轨连接，每块组件设置4个固定点
o 接线处理：组件间采用MC4插头连接，接头处做好防水处理（缠绕防水胶带后加装保护盒）
4.2 光伏车棚施工
停车场区域建设3处光伏车棚，采用钢框架结构，具体工序如下：
1. 基础施工：
o 基坑开挖：采用机械开挖（尺寸800×800×1000mm），人工清底
o 钢筋绑扎：每基础配置4Φ16主筋及Φ8@200箍筋，与预埋件焊接
o 混凝土浇筑：C30混凝土浇筑，振捣密实，养护期不少于7天
2. 钢结构施工：
o 立柱安装：采用H型钢（HW200×200×8×12），柱距6m，垂直度偏差≤H/1000且≤15mm
o 桁架安装：采用三角桁架（跨度8m），节点处采用高强螺栓连接（M20，扭矩值400N·m）
o 檩条安装：采用C型钢（C120×50×20×2.5），间距1.5m，与桁架螺栓连接
3. 光伏系统安装：
o 倾角调整：车棚顶组件安装倾角15°，采用可调式支架
o 组件固定：采用铝合金压块固定，每块组件6个固定点
o 电气布线：车棚立柱内敷设电缆，设置检修通道及接线盒
4.3 电气系统施工
4.3.1 直流系统施工
1. 汇流箱安装：
o 箱体固定：采用壁挂式安装，距地面1.5m，水平度偏差≤±1°
o 接线工艺：每16路组件串接入1台汇流箱，正负极性标识清晰，电缆弯曲半径≥6倍直径
o 防雷接地：汇流箱接地端与接地网可靠连接，接地电阻≤1Ω
2. 直流电缆敷设：
o 桥架安装：屋顶敷设300×150mm铝合金桥架，支架间距1.5m，接地可靠
o 电缆敷设：采用人工牵引方式，牵引力≤270N，避免扭曲损伤
o 标识管理：每根电缆两端设置标识牌，注明回路编号、规格型号、长度
4.3.2 逆变系统施工
1. 逆变器室建设：
o 基础施工：C25混凝土基础（尺寸3m×2m×0.3m），预埋10#槽钢
o 通风系统：安装智能温控风机（温度≥40℃时自动启动），换气次数≥15次/小时
o 消防设施：配置七氟丙烷气体灭火系统及烟感报警器
2. 逆变器安装：
o 设备就位：采用叉车配合人工就位，水平度偏差≤±2mm/m
o 电缆连接：直流侧采用铜排连接（规格TMY-3×100×10），交流侧采用电缆连接
o 调试准备：检查冷却水系统（流量≥50L/min，压力0.3MPa），绝缘电阻测试≥500MΩ
4.3.3 储能系统施工
储能系统采用集装箱式布置（2个500kWh储能单元），具体工序：
1. 基础施工：混凝土条形基础（尺寸6m×2.5m×0.3m），预埋M20地脚螺栓
2. 集装箱安装：采用汽车吊吊装就位，水平度偏差≤±5mm/m，与基础固定牢固
3. 电池簇安装：每个集装箱内安装16个电池簇，采用绝缘支架固定，间距≥300mm
4. PCS安装：2台500kW储能变流器与电池簇连接，直流侧电压范围500-800V
5. 监控系统：安装能量管理系统（EMS），实现充放电智能控制及远程监控
4.3.4 交流并网系统施工
1. 升压站施工：
o 变压器安装：2台5000kVA箱式变压器（10kV/0.4kV），基础沉降观测每月≤2mm
o 高压柜安装：10kV高压柜8面（含进线柜、计量柜、出线柜等），柜间连接采用母线桥
o 接地系统：采用环形接地网，接地电阻≤0.5Ω，与建筑物接地网可靠连接
2. 并网线路施工：
o 电缆敷设：10kV电缆采用YJV22-10kV-3×70mm²，直埋敷设（埋深≥0.7m），过路处穿Φ150mmMPP管保护
o 电缆头制作：采用冷缩式电缆终端头，局部放电量≤5pC
o 相序检查：采用相序表确认相序正确，核相无误
五、质量安全管理
5.1 质量管理体系
1. 质量目标：
o 分项工程合格率100%，优良率≥95%
o 单位工程优良率100%
o 设备安装调试一次合格率100%
o 系统试运行成功率100%
2. 关键控制点：
o 支架安装：采用全站仪校核，方位角偏差≤±1°，倾斜角偏差≤±0.5°
o 组件安装：外观无破损，功率衰减≤2%（首年），EL检测无隐裂
o 电气连接：直流侧绝缘电阻≥200MΩ，交流侧绝缘电阻≥100MΩ
o 接地系统：接地电阻≤1Ω，跨步电压≤70V
3. 检验制度：
o 首件检验：每个分项工程开工前制作样板，经监理验收合格后方可大面积施工
o 巡检制度：质量工程师每日巡查，重点检查支架安装精度、组件清洁度、电缆接头质量
o 第三方检测：委托第三方机构进行组件EL检测、接地电阻测试、绝缘电阻测试
o 竣工检验：参照《光伏发电工程验收规范》，分阶段进行竣工预验收、启动验收、竣工验收
5.2 安全管理措施
1. 安全目标：
o 杜绝重伤及以上安全事故
o 轻伤事故频率≤0.5‰
o 特种设备安全运行率100%
o 安全培训覆盖率100%
2. 专项安全措施：
o 高空作业：作业人员必须佩戴双钩安全带，设置安全母绳，搭设安全网（高度1.2m，网眼≤10cm）
o 用电安全：实行"一机一闸一漏"，漏电保护器动作电流≤30mA，动作时间≤0.1s
o 防火防爆：施工现场严禁吸烟，动火作业办理许可证，配备足够消防器材
o 恶劣天气：遇6级以上大风、暴雨、雷电等天气停止室外作业，已安装组件临时固定
3. 应急管理：
o 预案编制：制定高处坠落、触电、火灾等专项应急预案，每月组织1次应急演练
o 应急物资：配备急救箱（含担架、急救药品）、应急照明、通讯设备等
o 值班制度：实行24小时安全值班，紧急情况10分钟内响应，30分钟内到达现场
六、并网调试
6.1 调试准备
1. 资料准备：收集设备技术手册、出厂试验报告、施工记录等资料，编制《系统调试方案》
2. 人员准备：组建调试小组（含电气、控制、通信专业工程师），进行专项培训
3. 仪器准备：准备万用表、示波器、兆欧表、功率分析仪等仪器（经计量检定合格）
4. 安全准备：设置安全警示区，悬挂"高压危险"标识，配备绝缘手套、绝缘靴等防护用品
6.2 分系统调试
1. 光伏阵列调试：
o 开路电压测试：逐串测量组件串开路电压，偏差≤±2%设计值
o 短路电流测试：测量组件串短路电流，与设计值偏差≤±5%
o IV曲线测试：采用IV曲线测试仪，检测组件性能一致性
2. 汇流箱调试：
o 绝缘测试：测量正负极对地绝缘电阻，≥200MΩ
o 通断测试：手动测试熔断器通断功能，动作可靠
o 通信测试：检查汇流箱与监控系统通信稳定性
3. 逆变器调试：
o 空载试验：检查逆变器启动、停机功能，显示正常
o 并网试验：模拟并网条件，检查并网保护功能（过压、欠压、过流）
o 效率测试：在不同负载率下测试逆变器效率，MPPT效率≥99%
4. 储能系统调试：
o 单体电池测试：测量电池单体电压，偏差≤±50mV
o 充放电试验：进行3次充放电循环，容量保持率≥95%
o 响应测试：测试储能系统充放电响应时间，≤200ms
6.3 并网验收
1. 电能质量测试：
o 电压偏差：≤±5%额定电压
o 频率偏差：49.5-50.5Hz
o 谐波畸变率：≤3%（总谐波），≤1.6%（奇次谐波）
o 三相不平衡度：≤2%
2. 保护功能测试：
o 低电压穿越：电压跌落至20%额定电压时，保持并网≥0.625秒
o 过流保护：动作电流1.25倍额定电流，动作时间≤0.1秒
o 防孤岛保护：孤岛检测时间≤2秒，可靠断开
3. 调度自动化联调：
o 数据上传：实时上传发电量、电压、电流等数据，延迟≤2秒
o 遥控测试：测试远程启停、功率调节等功能，响应时间≤5秒
o 通信测试：检查与调度中心通信稳定性，连续运行24小时无中断
4. 并网手续办理：
o 提交并网验收申请及相关资料（含竣工图纸、试验报告等）
o 配合电网公司进行并网安全性评价
o 签订《购售电合同》及《并网调度协议》
o 办理电力业务许可证（分布式发电类）
七、施工进度保证措施
7.1 组织保障措施
1. 进度管理体系：建立项目经理负责制，设置专职计划工程师，实行周调度、月总结
2. 资源保障：根据进度计划提前30天组织材料进场，确保高峰期材料供应充足
3. 分包管理：与各分包单位签订进度责任书，明确节点考核指标及奖惩措施
4. 协调机制：每周召开监理例会，每月召开业主协调会，及时解决施工问题
7.2 技术保障措施
1. 优化施工方案：采用"支架与组件安装平行作业"模式，缩短关键线路工期
2. 采用新技术：使用激光定位仪、智能扭矩扳手等先进工具，提高施工效率
3. BIM应用：利用BIM技术进行进度模拟，提前发现进度冲突，优化资源配置
4. 样板引路：每个分项工程先做样板，经检验合格后大面积推广，减少返工
7.3 季节性施工措施
1. 雨季施工：
o 现场排水：设置排水沟（坡度3‰）及集水井，配备潜水泵（扬程≥10m）
o 材料防护：露天堆放材料搭设防雨棚（高度≥2.5m），地面垫高30cm
o 作业安排：雨天重点安排室内电气安装，雨后屋顶作业前检查屋面湿滑情况
2. 夏季施工：
o 作业时间：调整作业时间（上午6:00-10:00，下午15:00-19:00）
o 防暑措施：现场设置饮水点（提供淡盐水、绿豆汤），配备防暑药品
o 设备保护：逆变器室安装空调（温度控制在25±5℃），电缆敷设避开高温时段
3. 冬季施工：
o 防冻措施：混凝土采用冬季施工配合比（掺加早强剂），覆盖保温养护
o 防滑措施：屋顶铺设防滑垫，雪后及时清理积雪，结冰路段撒融雪剂
o 设备预热：逆变器启动前进行预热（温度≥5℃），液压设备空载运行5分钟
八、环境保护与文明施工
8.1 环境保护措施
1. 扬尘控制：
o 施工道路硬化（C20混凝土，厚度15cm），每日洒水3次（早中晚各1次）
o 材料运输车辆加盖篷布，出场前冲洗轮胎（设置洗车平台，尺寸4m×6m）
o 建筑垃圾集中堆放，覆盖防尘网（2000目/100cm²），及时清运（每3天1次）
2. 噪声控制：
o 选用低噪声设备，破碎机、切割机等设置隔音棚（降噪量≥20dB）
o 控制作业时间（昼间6:00-22:00，夜间禁止施工）
o 敏感区域设置隔声屏障（高度3m，长度50m）
3. 废水处理：
o 施工废水：设置沉淀池（三级，总容积50m³），处理后回用（用于洒水降尘）
o 生活污水：设置化粪池（容积30m³），定期清掏（委托环卫部门处理）
4. 固废处理：
o 垃圾分类：设置分类垃圾桶（可回收、不可回收、有害垃圾），专人管理
o 危险废物：废电池、废油等危险废物单独存放，交有资质单位处置
o 回收利用：建筑垃圾分类回收（钢筋、木材回收率≥80%）
8.2 文明施工措施
1. 现场管理：
o 围挡设置：施工区域设置围挡（高度2.5m，彩钢板材质），张贴企业文化标语
o 标牌设置：入口处设置七牌一图（工程概况、管理人员名单及监督电话、安全生产、文明施工、消防保卫、环境保护、施工现场总平面图）
o 道路畅通：保持施工道路畅通（宽度≥4m），设置交通指示牌
2. 人员管理：
o 着装要求：统一穿着工作服，佩戴安全帽（颜色区分：管理人员红色，作业人员蓝色）
o 行为规范：严禁赤膊、穿拖鞋作业，严禁在施工现场吸烟、酗酒
o 培训教育：每月组织1次文明施工培训，提高文明施工意识
3. 社区和谐：
o 信息公开：在社区公告栏发布施工公告（含施工时间、联系人、投诉电话）
o 夜间施工：确需夜间施工办理夜间施工许可证，提前告知周边居民
o 走访慰问：定期走访周边社区，听取意见建议，解决实际问题
九、验收与移交
9.1 验收依据
本项目验收依据以下标准规范：
· 《光伏发电工程验收规范》（GB/T 50796-2012）
· 《光伏系统并网技术要求》（GB/T 19964-2012）
· 《分布式光伏发电项目验收规范》（NB/T 32004-2018）
· 《济南市光伏建筑试点项目验收管理办法》（2025版）
9.2 验收程序
1. 施工单位自检：施工单位完成内部验收，整理施工记录、试验报告等资料
2. 监理预验收：监理单位组织预验收，重点检查工程质量、安全措施落实情况
3. 第三方检测：委托第三方机构进行性能检测（含发电量预测、能效评估）
4. 竣工验收：业主组织设计、施工、监理、设备供应商等单位进行竣工验收
5. 并网验收：电网公司进行并网安全性评价，出具并网验收意见
9.3 资料移交
竣工资料一式六份（业主四份，监理一份，施工单位一份），主要包括：
1. 工程技术文件：施工图、设计变更、技术交底记录等
2. 施工记录文件：隐蔽工程记录、设备安装记录、调试记录等
3. 质量检验文件：材料检验报告、分项工程检验记录、第三方检测报告等
4. 设备文件：设备出厂合格证、说明书、保修卡等
5. 验收文件：验收申请、验收记录、整改报告等
6. 其他文件：竣工图、工程量清单、结算资料等
资料移交采用纸质版（装订成册）和电子版（U盘备份）两种形式，双方签署《资料移交清单》。
十、运维管理
10.1 运维组织
1. 人员配置：设置运维班组（4人），负责日常巡检、故障处理、数据监控
2. 管理制度：制定《运维规程》《安全操作规程》《应急预案》等制度
3. 值班制度：实行24小时值班，确保故障及时响应（响应时间≤2小时）
10.2 运维内容
1. 日常巡检：
o 光伏阵列：检查组件有无破损、遮挡、热斑，支架有无松动、锈蚀
o 电气设备：检查汇流箱、逆变器运行状态，电缆接头有无过热
o 储能系统：监测电池电压、温度，充放电状态
2. 定期维护：
o 组件清洗：每季度清洗1次（采用中性洗涤剂，水压≤0.3MPa）
o 螺栓紧固：每半年检查1次支架螺栓扭矩（采用扭矩扳手）
o 绝缘测试：每半年测试1次系统绝缘电阻
o 数据分析：每月分析发电量数据，评估系统性能
3. 故障处理：
o 组件故障：单个组件损坏24小时内更换
o 逆变器故障：小故障4小时内修复，重大故障24小时内修复
o 电缆故障：故障定位后8小时内修复
10.3 智能运维
1. 监控系统：建设远程监控平台，实时监测发电量、设备状态、环境参数
2. 预警系统：设置过压、过流、过温等预警功能，提前发现潜在故障
3. 无人机巡检：每周进行1次无人机巡检（搭载红外热像仪），检测热斑故障
4. 大数据分析：采用AI算法分析运行数据，优化发电效率，预测设备寿命
本项目通过构建"智能监测+预测维护+高效抢修"的运维体系，确保系统年可用率≥98%，发电量达到设计值的95%以上。
十一、结论与建议
本施工方案基于济南市光伏产业政策、气候条件及技术规范编制，涵盖了项目施工全过程的技术、质量、安全、进度管理内容，具有较强的指导性和可操作性。方案实施过程中需重点关注以下事项：
1. 政策衔接：密切关注济南市光伏补贴政策及并网要求变化，及时调整项目方案
2. 气候适应：针对济南夏季高温多雨、冬季寒冷干燥的气候特点，优化施工组织
3. 技术创新：推广应用智能支架、双面组件、先进储能等新技术，提升项目效益
4. 经验总结：及时总结施工经验，形成可复制的技术导则，为后续项目提供借鉴
通过科学组织、精细管理，本项目将实现"安全零事故、质量零缺陷、进度零延误"的目标，打造济南市光伏建筑一体化示范工程，为推动建筑领域碳达峰贡献力量。
