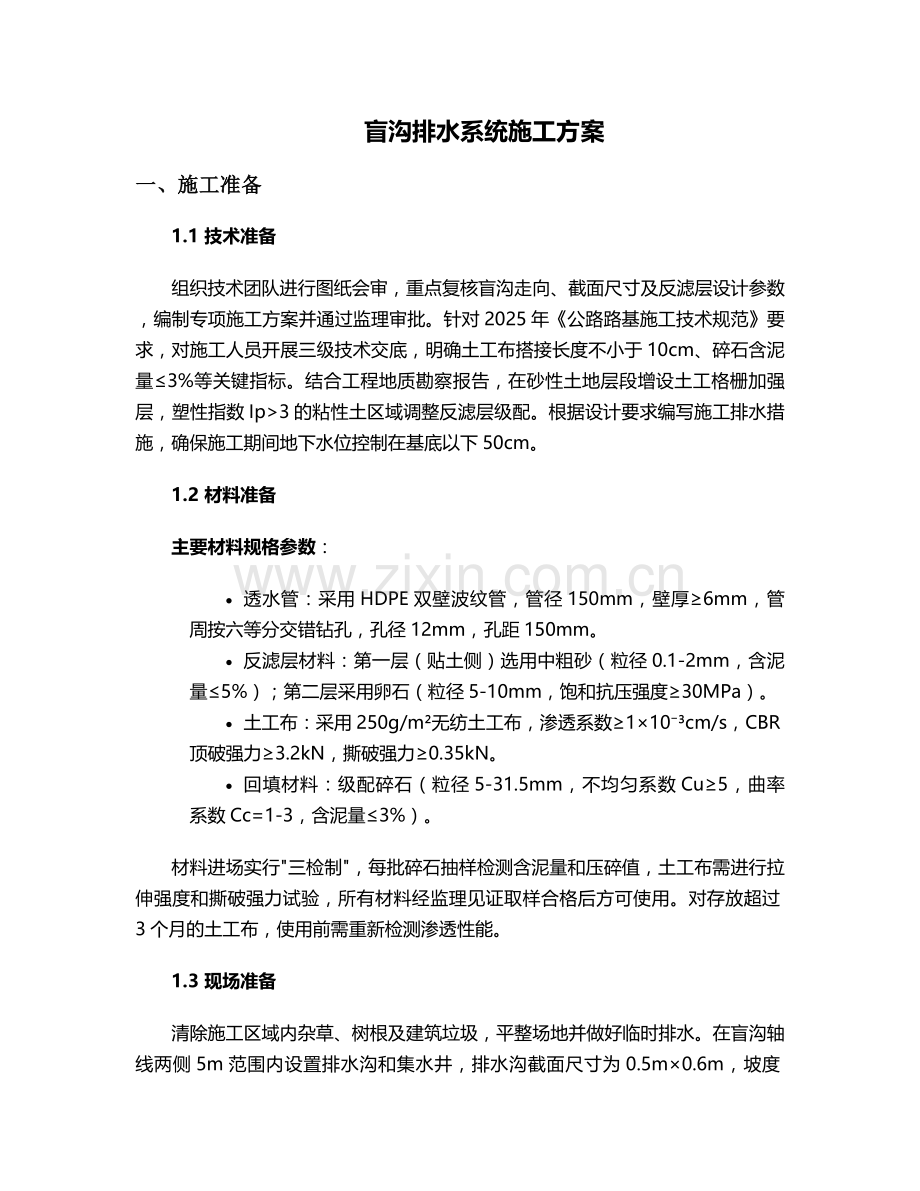

盲沟排水系统施工方案
一、施工准备
1.1 技术准备
组织技术团队进行图纸会审，重点复核盲沟走向、截面尺寸及反滤层设计参数，编制专项施工方案并通过监理审批。针对2025年《公路路基施工技术规范》要求，对施工人员开展三级技术交底，明确土工布搭接长度不小于10cm、碎石含泥量≤3%等关键指标。结合工程地质勘察报告，在砂性土地层段增设土工格栅加强层，塑性指数Ip>3的粘性土区域调整反滤层级配。根据设计要求编写施工排水措施，确保施工期间地下水位控制在基底以下50cm。
1.2 材料准备
主要材料规格参数：
· 透水管：采用HDPE双壁波纹管，管径150mm，壁厚≥6mm，管周按六等分交错钻孔，孔径12mm，孔距150mm。
· 反滤层材料：第一层（贴土侧）选用中粗砂（粒径0.1-2mm，含泥量≤5%）；第二层采用卵石（粒径5-10mm，饱和抗压强度≥30MPa）。
· 土工布：采用250g/m²无纺土工布，渗透系数≥1×10⁻³cm/s，CBR顶破强力≥3.2kN，撕破强力≥0.35kN。
· 回填材料：级配碎石（粒径5-31.5mm，不均匀系数Cu≥5，曲率系数Cc=1-3，含泥量≤3%）。
材料进场实行"三检制"，每批碎石抽样检测含泥量和压碎值，土工布需进行拉伸强度和撕破强力试验，所有材料经监理见证取样合格后方可使用。对存放超过3个月的土工布，使用前需重新检测渗透性能。
1.3 现场准备
清除施工区域内杂草、树根及建筑垃圾，平整场地并做好临时排水。在盲沟轴线两侧5m范围内设置排水沟和集水井，排水沟截面尺寸为0.5m×0.6m，坡度1%，集水井间距30m，深度1.5m，配备Φ100mm潜水泵4台（扬程≥15m，流量≥50m³/h）。根据地下管线探测成果，对影响施工的给水管、电缆等设施设置防护支架，距离沟槽边缘≥1.5m。在施工区域周边设置洗车平台，配备高压水枪和三级沉淀池（尺寸3m×2m×1.5m）。
二、测量放线
2.1 控制网布设
采用全站仪按二级导线精度建立施工控制网，沿盲沟轴线每50m设置一个平面控制点，水准点闭合差控制在±20√Lmm（L为路线长度km）。在盲沟起点、终点及转弯处设置主控制桩，直线段每10m增设加密桩，桩顶钉设钢钉并涂抹红漆标识。控制点采用混凝土护桩，尺寸50cm×50cm×80cm，顶部埋设200mm×200mm钢板控制点。
2.2 沟槽定位
根据设计图纸放出盲沟中心线，按沟槽底宽+2×工作面宽度（砂性土取0.5m，粘性土取0.8m）确定开挖边界。使用白灰撒出开挖轮廓线，在控制桩上标注开挖深度，对于跌水井等特殊部位，需放出十字控制线并设置高程桩。沟槽开挖深度计算式为：槽底设计高程=地面实测高程-开挖深度，在控制桩上用红漆画出槽底高程线。
2.3 放样复核
测量完成后采用RTK进行复核，平面位置偏差≤50mm，高程偏差≤30mm。在施工区域周边设置3个校核水准点，每日开工前对控制桩进行复核，确保测量精度符合《工程测量规范》GB50026要求。对已完成放样的段落，采用20m钢尺进行距离复核，每100m测量3个断面，记录测量成果并绘制放样平面图。
三、沟槽开挖
3.1 开挖方式选择
· 深度<2m段：采用PC200挖掘机（斗容量1.0m³）直接开挖，预留20cm人工清底。
· 深度≥2m段：采用台阶式开挖，台阶宽度1.0m，坡度1:0.75（砂性土）或1:1.25（粘性土）。
· 软土地基段：采用钢板桩支护（SP-IV型拉森桩，长度6m，入土深度≥2.5m），采用液压打桩机沉桩，桩顶设置双拼[20槽钢围檩，间距2.0m设置Φ609mm钢支撑。
3.2 开挖施工
挖掘机由下游向上游分段开挖，每次开挖长度≤50m，弃土堆置在沟槽一侧，距离坑边≥2m，堆高≤1.5m，弃土堆坡脚设置挡土埂。人工清底采用"三线控制"，即中心线、两侧边线和高程控制线，使用3m刮尺找平，确保槽底平整，高程偏差控制在±30mm内。对地质条件复杂地段，每开挖1m深度进行边坡稳定性观测，采用测斜仪监测坡顶位移，当日变化量超过5mm时立即停止开挖，采取坡脚堆载反压（堆载高度1.2m）或增设锚杆支护（锚杆长度4m，间距1.5m）。
3.3 基底处理
槽底土为淤泥或泥炭时，应全部清除并换填30cm厚级配碎石，采用小型振动压路机（激振力≥25kN）压实，压实度≥93%。岩石地基需爆破处理时，采用浅孔松动爆破，炮孔深度≤1.0m，装药量控制在0.1kg/m³以内，爆破后采用人工清理，确保基底平整度≤50mm/2m。对槽底出现的地下水渗流点，采用速凝混凝土封堵或埋设引流管。
四、盲沟结构施工
4.1 基础施工
浇筑10cm厚C15混凝土基础，强度等级≥15MPa，抗渗等级P6。采用商品混凝土，坍落度120±20mm，使用平板振捣器振捣密实，振捣间距30cm，表面抹平压光。基础每隔10m设置2cm宽伸缩缝，填缝材料采用沥青木板，缝深贯穿基础全断面。基础施工完成后覆盖土工布洒水养护≥7d，养护期间禁止车辆通行，混凝土试块强度达到设计强度70%后方可进行下道工序。
4.2 反滤层铺设
分层铺设工艺：
· 第一层（砂层）：摊铺厚度20cm，采用人工整平，洒水至饱和状态后用轻型压路机碾压3遍（行驶速度≤1.5km/h），压实度≥85%。
· 第二层（卵石层）：摊铺厚度30cm，采用梅花形摆放确保孔隙率≥40%，表面平整度≤50mm/2m。
土工布铺设采用"U"型包裹方式，沟底及两侧全断面覆盖，纵向搭接长度15cm，横向搭接长度20cm，搭接缝采用缝合机缝合（针距≤10cm）。在盲沟转弯处，土工布应裁剪成扇形铺设，半径≥1.5m，避免出现褶皱和撕裂。铺设时土工布应自然松弛，与基层贴紧，不得张拉过紧。
4.3 透水管安装
透水管采用承插式连接，管节两端预留10cm接口长度，接口处缠绕3层玻璃丝布并涂刷沥青胶（厚度≥2mm），外层用Φ10mm钢筋绑扎固定（间距20cm）。透水管安装时管底铺设5cm厚砂垫层，管身两侧采用卵石固定，管顶与卵石层顶面齐平。管道安装轴线偏差≤30mm，高程偏差≤20mm，相邻管节错口≤5mm。
跌水井施工：当盲沟坡度变化超过5%时设置跌水井，采用C25混凝土浇筑，井壁厚度20cm，井底设0.3m深消能坎，井内安装Φ150mm无孔管（长度≥1.0m）。井身设置爬梯，井口采用铸铁井盖（承重等级≥D400）。
五、沟槽回填
5.1 回填工艺
采用"分层对称回填"法，每层厚度25cm，从管身两侧同步填筑，高差≤30cm。使用小型振动夯（激振力≥10kN）夯实，压实度要求：
· 管顶以下0-50cm：≥90%
· 管顶50cm以上：≥93%
回填材料应过筛去除粒径>50mm的颗粒，含水量控制在最佳含水量±2%范围内。雨天施工时需对已回填段落覆盖防雨布，雨后晾晒至合格含水量后方可继续施工。回填土压实度检测采用环刀法，每100m取样3点，低于设计值时应重新碾压并加倍取样。
5.2 特殊部位处理
· 与建筑物基础衔接处：设置2m宽过渡段，采用级配砂石（砂:石=3:7）回填，分层厚度15cm，采用水撼法密实。
· 检查井周边：采用水撼法回填，每层厚度15cm，直至井口周边50cm范围，压实度≥95%。
· 新旧盲沟连接：切除旧盲沟端部30cm，清理接口后涂刷界面剂，采用"Ω"型土工布包裹连接，搭接长度≥50cm。
六、质量控制措施
6.1 过程检测
· 沟槽开挖：每50m检测断面尺寸、底高程和边坡坡度，允许偏差±50mm、±30mm、±5%。
· 反滤层：每层施工完成后检测厚度（允许偏差±10mm）和铺设范围（≥设计值），卵石层孔隙率采用灌水法检测。
· 透水管安装：轴线偏差≤30mm，高程偏差≤20mm，接口严密性采用闭水试验（水头1.0m，30min无渗漏）。
6.2 试验检测
· 压实度：采用环刀法取样，每100m取样3点，低于设计值时应重新碾压并加倍取样。
· 渗透系数：在盲沟中部设置观测井，注水试验测定渗透系数≥设计值的85%，试验水位高度1.0m，观测时间24h。
· 混凝土强度：每工作班制作3组试块，28d抗压强度≥设计值的115%，抗渗试块每500m³混凝土制作1组。
6.3 质量通病防治
· 反滤层淤堵：严格控制材料级配，施工时禁止在土工布上行走或堆放重物，铺设前清理槽底杂物。
· 透水管堵塞：安装前清理管内杂物，孔眼采用专用模具定位钻孔，安装时确保孔眼朝上。
· 沟槽坍塌：雨季施工缩短开挖段长度（≤30m），设置坡面喷射混凝土（厚度5cm，掺加速凝剂）防护。
七、安全文明施工
7.1 安全防护
沟槽周边设置1.2m高防护栏杆（刷红白警示漆，间距20cm），立杆间距≤2m，底部设20cm高挡脚板。夜间施工配备LED泛光灯（照度≥50lux），每50m设置红色警示灯，灯距地面1.5m。下槽作业人员必须佩戴安全帽和反光背心，槽深≥3m时设置安全梯（踏步间距30cm，宽度50cm），梯侧设置1.2m高扶手。
7.2 机械安全
挖掘机作业半径内严禁站人，机械停放距离沟槽边缘≥1.5m。特种作业人员持证上岗，每日施工前对机械设备进行"十字作业"检查（清洁、润滑、紧固、调整、防腐）。压路机作业时，前后方20m内不得有人，下坡时严禁空档滑行。
7.3 环保措施
施工废水经三级沉淀池处理后排入市政管网，沉淀池每周清淤一次。弃土运输车辆必须覆盖篷布，出场前冲洗轮胎，施工区域设置PM10监测仪，超标时采取雾炮降尘（雾炮覆盖半径≥30m）。噪声排放控制在昼间≤70dB，夜间≤55dB，夜间施工办理夜间施工许可证并公告周边居民。
八、施工监测与验收
8.1 施工监测
在沟槽开挖期间，每日监测坡顶位移和沉降，测点间距10m，采用全站仪和水准仪进行观测，坡顶位移预警值50mm，沉降预警值30mm。对钢板桩支护段，采用测斜仪监测桩身侧向变形，每日变化量≤5mm。盲沟施工完成后，设置3组流量观测点，每月监测排水能力，确保实际排水量≥设计值的90%。
8.2 验收标准
· 主控项目：反滤层材料级配、透水管安装高程、土工布渗透系数、沟槽回填压实度必须符合设计要求。
· 一般项目：沟槽底面平整度≤50mm/2m，反滤层厚度偏差±10mm，透水管轴线偏差≤30mm。
验收时应提交以下资料：施工记录、材料合格证及检测报告、测量放线记录、试验检测报告、隐蔽工程验收记录、监测成果报告等。分部分项工程验收由监理工程师组织，单位工程验收由建设单位组织，邀请设计、勘察、监理等单位参加。
九、应急预案
9.1 沟槽坍塌应急
当发生沟槽坍塌时，立即启动应急预案，撤离现场人员，设置警戒区。对坍塌部位采用沙袋反压，坡顶卸载，必要时采用速凝混凝土回填。配备应急物资：编织袋2000个、潜水泵5台、钢板桩100m、液压千斤顶5台、急救箱2个。
9.2 暴雨防范措施
暴雨来临前，停止沟槽开挖作业，对已开挖未回填的沟槽，设置挡水埂（高度50cm），配备足够排水设备。雨后检查边坡稳定性，无异常后方可复工。施工现场配备雨衣20套、雨靴20双、应急照明设备5套。
9.3 触电事故应急
施工现场临时用电采用TN-S系统，设置三级配电两级保护，配电箱安装漏电保护器（动作电流≤30mA，动作时间≤0.1s）。发生触电事故时，立即切断电源，对伤者进行初步急救并拨打120，现场配备急救箱和AED设备。
本方案未尽事宜，应严格按照《地下工程防水技术规范》GB50108和《建筑工程施工质量验收统一标准》GB50300执行，施工过程中如遇特殊地质条件，应及时与设计单位联系处理。
