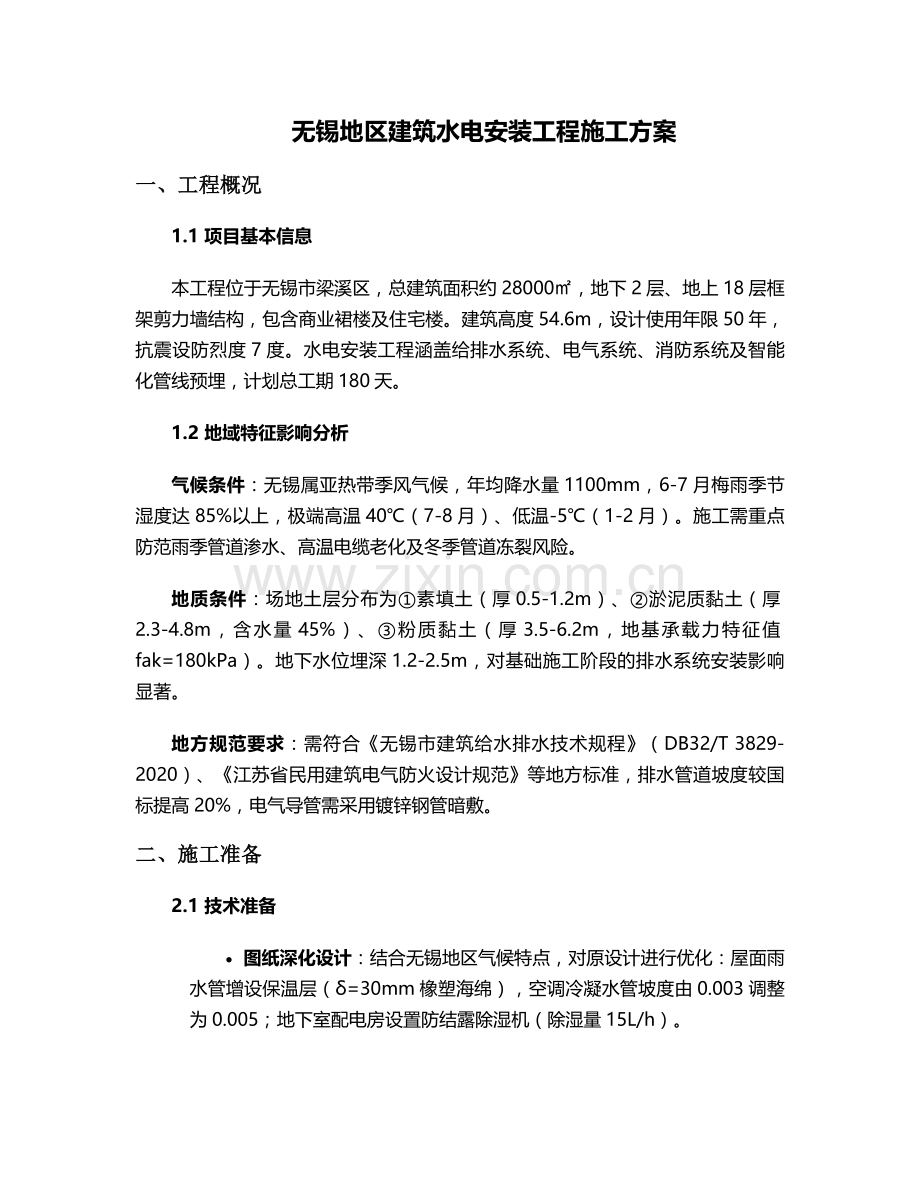

无锡地区建筑水电安装工程施工方案
一、工程概况
1.1 项目基本信息
本工程位于无锡市梁溪区，总建筑面积约28000㎡，地下2层、地上18层框架剪力墙结构，包含商业裙楼及住宅楼。建筑高度54.6m，设计使用年限50年，抗震设防烈度7度。水电安装工程涵盖给排水系统、电气系统、消防系统及智能化管线预埋，计划总工期180天。
1.2 地域特征影响分析
气候条件：无锡属亚热带季风气候，年均降水量1100mm，6-7月梅雨季节湿度达85%以上，极端高温40℃（7-8月）、低温-5℃（1-2月）。施工需重点防范雨季管道渗水、高温电缆老化及冬季管道冻裂风险。
地质条件：场地土层分布为①素填土（厚0.5-1.2m）、②淤泥质黏土（厚2.3-4.8m，含水量45%）、③粉质黏土（厚3.5-6.2m，地基承载力特征值fak=180kPa）。地下水位埋深1.2-2.5m，对基础施工阶段的排水系统安装影响显著。
地方规范要求：需符合《无锡市建筑给水排水技术规程》（DB32/T 3829-2020）、《江苏省民用建筑电气防火设计规范》等地方标准，排水管道坡度较国标提高20%，电气导管需采用镀锌钢管暗敷。
二、施工准备
2.1 技术准备
· 图纸深化设计：结合无锡地区气候特点，对原设计进行优化：屋面雨水管增设保温层（δ=30mm橡塑海绵），空调冷凝水管坡度由0.003调整为0.005；地下室配电房设置防结露除湿机（除湿量15L/h）。

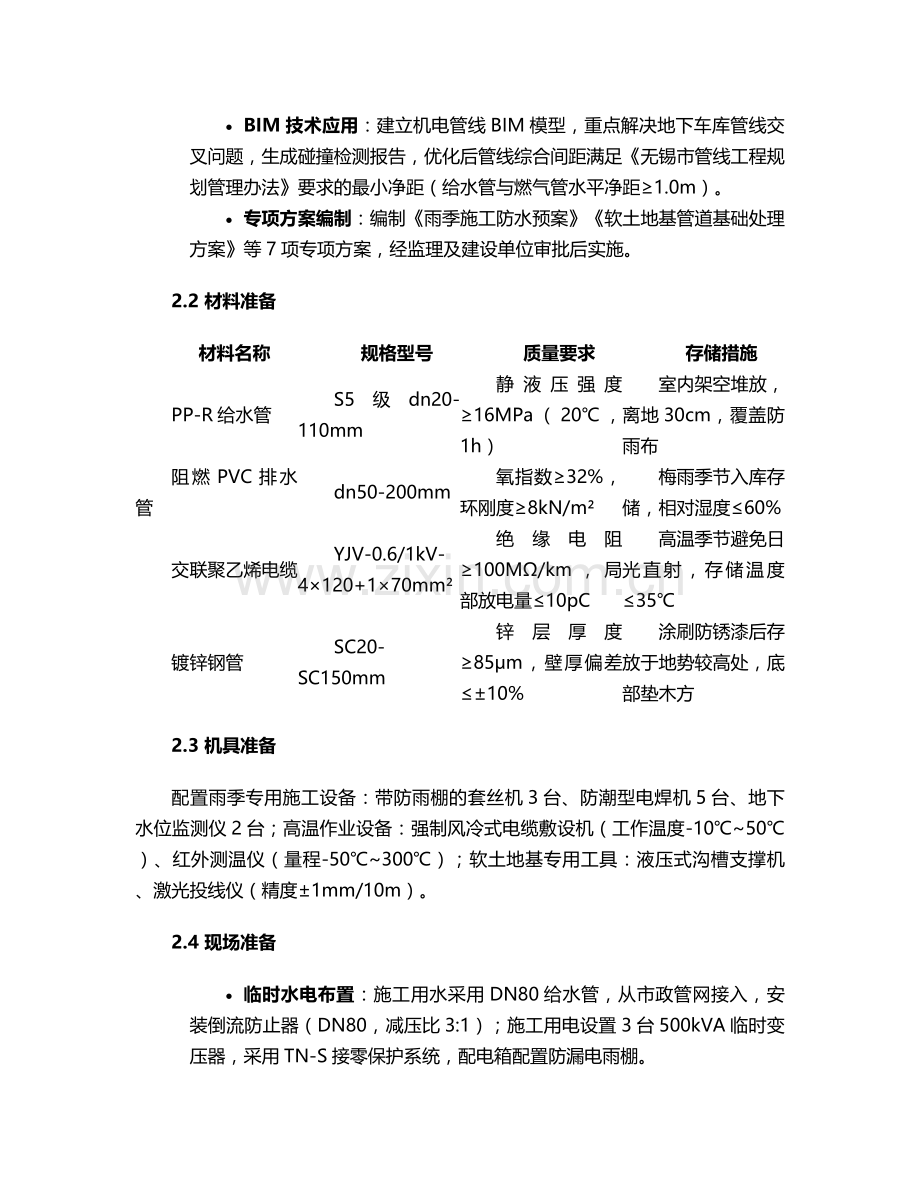

· BIM技术应用：建立机电管线BIM模型，重点解决地下车库管线交叉问题，生成碰撞检测报告，优化后管线综合间距满足《无锡市管线工程规划管理办法》要求的最小净距（给水管与燃气管水平净距≥1.0m）。
· 专项方案编制：编制《雨季施工防水预案》《软土地基管道基础处理方案》等7项专项方案，经监理及建设单位审批后实施。
2.2 材料准备
材料名称
规格型号
质量要求
存储措施
PP-R给水管
S5级dn20-110mm
静液压强度≥16MPa（20℃，1h）
室内架空堆放，离地30cm，覆盖防雨布
阻燃PVC排水管
dn50-200mm
氧指数≥32%，环刚度≥8kN/m²
梅雨季节入库存储，相对湿度≤60%
交联聚乙烯电缆
YJV-0.6/1kV-4×120+1×70mm²
绝缘电阻≥100MΩ/km，局部放电量≤10pC
高温季节避免日光直射，存储温度≤35℃
镀锌钢管
SC20-SC150mm
锌层厚度≥85μm，壁厚偏差≤±10%
涂刷防锈漆后存放于地势较高处，底部垫木方
2.3 机具准备
配置雨季专用施工设备：带防雨棚的套丝机3台、防潮型电焊机5台、地下水位监测仪2台；高温作业设备：强制风冷式电缆敷设机（工作温度-10℃~50℃）、红外测温仪（量程-50℃~300℃）；软土地基专用工具：液压式沟槽支撑机、激光投线仪（精度±1mm/10m）。
2.4 现场准备
· 临时水电布置：施工用水采用DN80给水管，从市政管网接入，安装倒流防止器（DN80，减压比3:1）；施工用电设置3台500kVA临时变压器，采用TN-S接零保护系统，配电箱配置防漏电雨棚。
· 材料仓库建设：设置300㎡封闭式仓库，划分给排水区（配备工业除湿机）、电气区（防静电地板）、消防区（防爆灯具），温湿度实时监控系统与手机APP联动。
· 测量控制网：建立三级测量控制网，使用Leica TS60全站仪（测角精度0.5″），将±0.000标高引测至周边稳定构筑物，设置6个永久水准点。
三、主要施工流程与技术要求
3.1 给排水系统施工
3.1.1 管道安装工艺流程
测量放线→沟槽开挖→地基处理→管道敷设→接口施工→压力试验→防腐保温→回填夯实→系统冲洗
3.1.2 关键工序技术要点
软土地基处理：
· 沟槽开挖采用钢板桩支护（SP-IV型拉森桩，长度6m），间距1.2m设置横撑
· 基底铺设300mm厚级配砂石（含泥量≤5%），采用平板振动器（功率2.2kW）分3层夯实，压实系数≥0.95
· 安装DN200以上管道时，设置混凝土条形基础（C25，配筋φ10@200双向）
管道连接工艺：
· PP-R管：采用热熔连接（温度260±10℃，加热时间：dn32为12s，dn63为24s），接口处形成均匀翻边（宽度≥3mm，高度≥2mm）
· 镀锌钢管：丝扣连接时丝扣数为11-13牙，缠绕聚四氟乙烯胶带（厚度0.1mm，宽度19mm），外露丝扣2-3牙
· 铸铁管：采用柔性接口，橡胶圈压缩量控制在35%-40%，接口间隙用石棉水泥填塞（配比3:7）
防水施工措施：
· 地下室穿墙管设置刚性防水套管（比管道大2号），套管与管道间隙用遇水膨胀止水条（膨胀倍率≥300%）和密封膏填充
· 屋面管道根部设置防水增强层（半径500mm，厚度≥2mm），采用SBS改性沥青防水卷材（3mm+3mm）
3.2 电气系统施工
3.2.1 电气管线敷设
· 暗敷导管：墙体开槽深度为管外径+20mm，采用机械开槽（严禁人工凿打），SC20管弯曲半径≥10D，弯曲处无折皱凹陷。混凝土内敷设时，管间距≥30mm，距结构表面≥15mm。
· 电缆桥架安装：水平安装间距1.5m设置吊架，垂直度偏差≤2mm/m，在穿越防火分区处安装防火隔板（厚度≥10mm）及防火枕（膨胀倍率≥250%）。
· 防雷接地系统：利用结构柱内2根φ16以上主钢筋作引下线，地下室底板钢筋网焊接成不大于10m×10m网格，接地电阻≤1Ω（实测值若超标，增设60m长水平接地极）。
3.2.2 设备安装要求
· 配电箱安装：明装底距地1.5m，暗装底距地1.4m，垂直度偏差≤1.5mm/m。内部接线端子排间距≥30mm，导线余量为箱内半周长，PE线颜色为黄绿双色（截面积≥2.5mm²）。
· 灯具安装：潮湿场所（卫生间）采用IP54防水灯具，安装高度低于2.4m时增设PE保护线。应急照明灯具连续照明时间≥90min，疏散指示标志间距≤20m（转角处≤10m）。
· 开关插座：安装高度偏差≤5mm，同一场所高度差≤5mm。厨房插座距地1.5m（防油污），卫生间插座距地1.8m（防溅型），空调插座回路设置30mA漏电保护器。
3.3 季节性施工技术措施
梅雨季节施工：
· 管道试压时间选择在连续晴天进行，试验压力为工作压力的1.5倍（但不得小于0.6MPa），保压时间延长至2h，压降≤0.03MPa为合格
· 电气焊作业设置局部除湿装置（除湿量5L/h），焊接部位采用远红外加热板（温度80-100℃）烘干，确保焊接质量
· 每日施工结束后，所有敞口管道采用盲板封堵，配电箱内放置防潮剂（硅胶干燥剂，吸湿量≥30%）
高温季节施工：
· 电缆敷设选择在气温低于30℃的时段（上午6-10时，下午16-19时），敷设前24h将电缆存放于25℃以下环境，弯曲半径≥20D
· 室外露天作业的电气设备加装遮阳棚，变压器设置温度监控系统（超40℃自动启动风冷）
· 混凝土养护用水温度控制在20-25℃，水管采用白色反光布包裹，避免阳光直射导致水温升高
四、质量控制措施
4.1 材料质量控制
· 建立材料进场验收"三检制"：外观检查（镀锌层完整性、管材壁厚均匀度）、合格证核查（生产日期距进场日期≤12个月）、抽样送检（每批PP-R管送检数量≥3段×1m）
· 不合格材料处理：设立红色标识隔离区，记录《不合格材料处置台账》，如镀锌钢管锌层厚度不足（实测78μm<85μm），立即退场并更换厂家
4.2 过程质量控制
· 分项工程检验批划分：给水系统按单元每层划分，电气照明按防火分区划分，每个检验批检查点数≥3处，合格率≥90%为合格
· 关键工序控制点：
o 管道压力试验：试验前编制试压方案，分层分区试压（地下室单独试压），试验记录包含环境温度、压力表精度（1.6级）等信息
o 绝缘电阻测试：采用2500V兆欧表（量程0-1000MΩ），导线间及对地绝缘电阻≥0.5MΩ，测试前断开所有用电设备
· 质量通病防治：针对无锡地区常见的管道堵塞问题，采用"三层防护法"：安装时管口临时封堵、立管每层设检查口、竣工前采用高压水（压力1.5MPa）冲洗
4.3 质量验收标准
· 隐蔽工程验收：填写《隐蔽工程验收记录》并附影像资料，重点验收内容：导管埋深、接地焊接长度（≥6D，双面焊）、管道坡度（排水横管坡度0.026，比国标增加20%）
· 分部分项验收：严格执行《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2019）和《建筑电气工程施工质量验收规范》（GB50303-2015），其中地方特殊要求：
o 给水管道通水试验持续时间延长至2h（国标为1h）
o 电气接地装置验收增加土壤电阻率测试（≤100Ω·m）
五、安全文明施工
5.1 安全管理体系
建立以项目经理为第一责任人的安全管理小组，设置3名专职安全员（持证上岗），编制《危险源辨识清单》，针对无锡地区特点识别出重大危险源5项（触电、高处坠落、物体打击、中暑、淹溺）。
5.2 专项安全措施
· 防触电措施：施工现场临时用电实行"三级配电两级保护"，配电箱安装RCD（额定剩余动作电流30mA，动作时间≤0.1s），潮湿场所使用24V安全电压，电缆接头采用防水型接线盒（IP65）
· 高处作业防护：2m以上作业搭设脚手架（立杆间距≤1.5m，扫地杆距地≤200mm），使用防坠器（承载能力≥15kN），电梯井口设置1.8m高定型化防护门（间距300mm钢管栏杆）
· 雨季防汛措施：配备4台Φ150mm污水泵（扬程≥15m），集水井容积≥5m³，储备编织袋2000条、铁锹50把，成立20人防汛应急小组（24小时值班）
5.3 文明施工管理
· 扬尘控制：施工现场主要道路硬化（C20混凝土，厚度200mm），设置洗车平台（高压水枪+三级沉淀池），裸土覆盖率100%（采用200g/m²防尘网）
· 噪声控制：昼间噪声≤70dB（A），夜间≤55dB（A），木工棚设置隔声屏障（降噪量≥25dB）；晚间22:00至次日6:00禁止进行产生环境噪声污染的施工作业
· 垃圾分类：设置可回收、不可回收、有毒有害三类垃圾桶，废油漆桶、废电池等危险废物交由有资质单位处置，建立《危险废物转移联单》
六、施工进度计划
6.1 进度计划编制
采用Project软件编制四级进度计划体系：
· 总进度计划：180日历天（2023年3月1日-2023年8月28日）
· 月进度计划：每月25日编制下月计划，明确各分项工程完成节点
· 周进度计划：每周五编制下周计划，细化至每日完成工程量
· 专项计划：编制《地下室管线安装专项计划》（30天）、《屋面设备安装专项计划》（15天）等
6.2 关键线路控制
关键线路：施工准备→地下室管道安装→主体结构预埋→标准层管线安装→设备安装→系统调试→竣工验收
关键节点控制：
· 地下室管道安装：45天（3月15日-4月28日），需避开4月春雨集中期
· 电气设备安装：60天（6月1日-7月30日），合理安排高温时段作业时间（上午6-10时，下午16-20时）
· 系统调试：20天（8月1日-8月20日），包含给排水系统冲洗消毒、电气系统通电试运行
6.3 进度保障措施
· 资源保障：高峰期投入施工人员120人（给排水65人、电气55人），配置备用机械设备（如柴油发电机2台，功率200kW）
· 天气应对：梅雨季节调整作业内容（室外作业转为室内设备安装），储备防雨物资（雨衣50套、雨靴100双）
· 协调机制：每周三召开进度协调会，形成《会议纪要》并跟踪落实；与土建单位签订《工序交接协议》，明确结构验收后3日内移交作业面
七、验收标准与流程
7.1 验收标准
· 给水系统：管道冲洗流速≥1.5m/s，水质检测符合《生活饮用水卫生标准》（GB5749-2022），压力试验10min内压降≤0.02MPa，然后降至工作压力检查无渗漏
· 排水系统：通球试验（球径≥管径2/3）通过率100%，满水试验（埋地管道）24h无渗漏，立管垂直度偏差≤3mm/m
· 电气系统：灯具绝缘电阻≥2MΩ，开关插座安装高度偏差≤5mm，接地装置接地电阻≤1Ω，应急照明连续照明时间≥90min
7.2 验收流程
1. 分项验收：每个检验批完成后，施工单位自检合格→报监理验收→签署《检验批质量验收记录》
2. 分部验收：包含给水排水、电气等分部工程，施工单位提交《分部工程质量验收报告》→监理组织验收→设计、勘察单位参加
3. 竣工验收：工程完工后，施工单位提交《竣工报告》及相关资料→建设单位组织验收（施工、监理、设计、勘察单位参加）→质监站监督验收过程
4. 专项验收：消防系统由消防支队验收，防雷接地由气象部门验收，水质检测由无锡市疾控中心检测
7.3 资料归档要求
竣工资料按《无锡市建筑工程资料管理规程》整理，包含：
· 工程技术文件（施工方案、技术交底记录等）
· 材料证明文件（合格证、检测报告等）
· 施工记录（隐蔽工程验收记录、试验记录等）
· 验收文件（检验批、分项、分部工程验收记录）
资料编制份数：原件3套（建设单位2套、城建档案馆1套），复印件2套（施工单位、监理单位各1套）
八、应急预案
8.1 雨季施工应急预案
· 暴雨应急响应：当降雨量≥50mm/h时，立即启动Ⅲ级响应：停止室外作业，关闭总电源，启动排水泵，应急小组全员到岗
· 管道抢修流程：发现渗漏→关闭上下游阀门→排水→切割破损部位→更换管材→重新试压→恢复供水，抢修材料储备：DN100以内各规格管材≥20m，快速接头≥10个
· 人员疏散路线：绘制详细疏散路线图，在施工现场设置3个紧急集合点，配备应急照明（连续照明≥3h）和急救箱（含防暑降温药品）
8.2 触电事故应急预案
· 急救流程：切断电源（使用绝缘工具）→检查呼吸心跳→实施心肺复苏→送医治疗，配备AED（自动体外除颤器）2台，放置于配电房及施工现场中部位置
· 应急演练：每季度组织1次触电事故应急演练，演练内容包含现场急救、伤员转运等，演练后编制《演练评估报告》并改进预案
本方案针对无锡地区气候、地质及地方规范特点，系统规划了水电安装工程的施工流程与技术措施，可根据现场实际情况动态调整。施工过程中需严格执行各项质量安全管理制度，确保工程达到设计使用功能及验收标准。
