矿泉水厂设计与施工方案
一、设计原则与总体布局
（一）设计原则
本项目严格遵循"生态优先、绿色低碳、质量为本、智能高效"的设计理念，全面贯彻DB15/T 3962.6-2025《绿色矿山建设规范 第6部分：地热（水）、矿泉水行业》标准要求。设计过程中重点把握以下原则：
1. 卫生安全优先：生产车间与污染源保持30米以上防护距离，洁净区与非洁净区严格分区，气流组织遵循从高洁净区向低洁净区的原则，确保符合GB 16330-1996《饮用天然矿泉水厂卫生规范》要求。
2. 资源高效利用：采用水资源梯级利用系统，水处理过程中产生的反冲洗水经沉淀过滤后回用，综合水利用率不低于90%；能源系统优先选用太阳能、空气能等清洁能源，厂区综合能耗控制在0.12吨标煤/吨产品以内。
3. 智能绿色融合：生产线自动化率达95%以上，关键设备配备物联网传感器实现远程监控；建筑材料选用再生骨料混凝土、节能保温材料，厂区绿化覆盖率达100%，构建"山水林田湖草沙"一体化生态格局。
（二）总平面布局
项目总占地面积15000㎡，按功能划分为五大区域：
· 水源保护区（2000㎡）：包含取水井、原水预处理站，设置3层防护隔离带，外围种植防护林带，内部采用混凝土硬化并设置截排水沟，防止地表径流污染。
· 生产加工区（6000㎡）：呈"回"字形布局，核心洁净区（灌装车间）位于中心，四周依次布置水处理车间、包装车间、仓储区，各区间通过封闭式连廊连接，物料传输采用自动化传送带。
· 仓储物流区（3000㎡）：分为原料库（空瓶/桶存放）、成品库（分区存放不同规格产品）、危废库（存放废活性炭、滤芯等），均设置防渗漏地面及防雨遮阳设施。

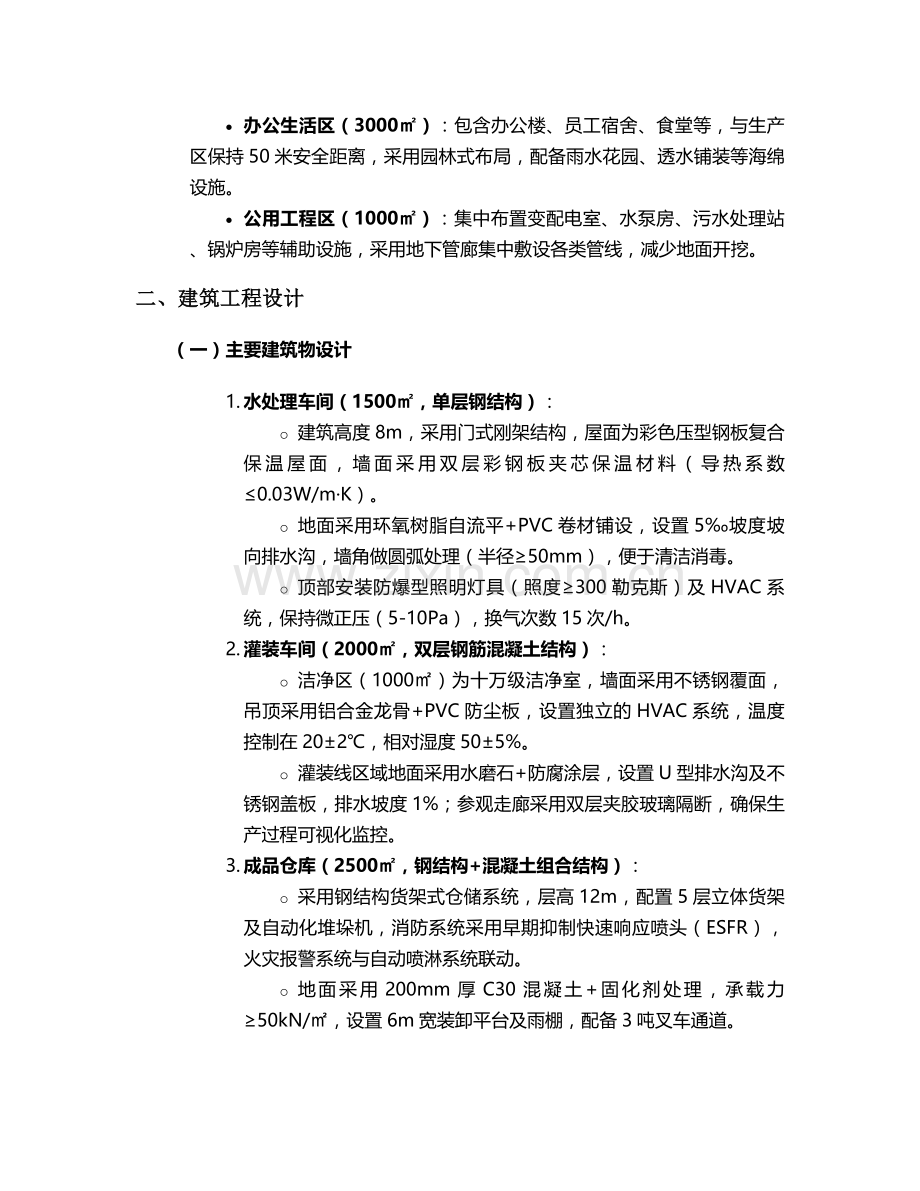

· 办公生活区（3000㎡）：包含办公楼、员工宿舍、食堂等，与生产区保持50米安全距离，采用园林式布局，配备雨水花园、透水铺装等海绵设施。
· 公用工程区（1000㎡）：集中布置变配电室、水泵房、污水处理站、锅炉房等辅助设施，采用地下管廊集中敷设各类管线，减少地面开挖。
二、建筑工程设计
（一）主要建筑物设计
1. 水处理车间（1500㎡，单层钢结构）：
o 建筑高度8m，采用门式刚架结构，屋面为彩色压型钢板复合保温屋面，墙面采用双层彩钢板夹芯保温材料（导热系数≤0.03W/m·K）。
o 地面采用环氧树脂自流平+PVC卷材铺设，设置5‰坡度坡向排水沟，墙角做圆弧处理（半径≥50mm），便于清洁消毒。
o 顶部安装防爆型照明灯具（照度≥300勒克斯）及HVAC系统，保持微正压（5-10Pa），换气次数15次/h。
2. 灌装车间（2000㎡，双层钢筋混凝土结构）：
o 洁净区（1000㎡）为十万级洁净室，墙面采用不锈钢覆面，吊顶采用铝合金龙骨+PVC防尘板，设置独立的HVAC系统，温度控制在20±2℃，相对湿度50±5%。
o 灌装线区域地面采用水磨石+防腐涂层，设置U型排水沟及不锈钢盖板，排水坡度1%；参观走廊采用双层夹胶玻璃隔断，确保生产过程可视化监控。
3. 成品仓库（2500㎡，钢结构+混凝土组合结构）：
o 采用钢结构货架式仓储系统，层高12m，配置5层立体货架及自动化堆垛机，消防系统采用早期抑制快速响应喷头（ESFR），火灾报警系统与自动喷淋系统联动。
o 地面采用200mm厚C30混凝土+固化剂处理，承载力≥50kN/㎡，设置6m宽装卸平台及雨棚，配备3吨叉车通道。
（二）结构安全设计
· 主体结构设计使用年限50年，安全等级二级，抗震设防烈度7度（0.15g），地基基础采用桩基承台+地梁形式，桩端进入中风化岩层≥1.5m。
· 水处理车间设备基础采用C35混凝土，设置减震垫层，避免设备运行振动影响结构安全；高耸构筑物（如15m高的臭氧发生器塔）采用钢筋混凝土筒壁结构，壁厚≥200mm，配置环形及竖向钢筋。
三、水处理工艺设计
（一）工艺流程
原水→深井泵提升→除铁锰系统→多介质过滤→活性炭吸附→精密过滤→反渗透/纳滤→溴酸盐控制系统→臭氧杀菌→二氧化碳调节→成品水储存→灌装
（二）关键处理单元
1. 除铁锰系统：
o 采用"曝气+接触氧化过滤"工艺，设置2台Φ2500×4500mm除铁锰过滤器（一用一备），滤料为天然锰砂（粒径0.8-1.2mm），接触时间15min，反冲洗强度12L/m²·s，可将铁含量从0.5mg/L降至0.05mg/L以下，锰含量从0.3mg/L降至0.01mg/L以下。
2. 膜分离系统：
o 采用二级反渗透工艺，一级膜组件选用8英寸苦咸水膜（回收率75%，脱盐率98%），二级选用8英寸超低压膜（回收率90%，脱盐率99.5%），系统配置PLC自动控制，根据原水水质自动调节操作压力（1.2-1.8MPa）和产水流量。
o 纳滤系统作为备用工艺，选用截留分子量200Da的陶瓷膜组件，用于保留特定矿物质成分，适应不同类型矿泉水的处理需求。
3. 消毒与稳定系统：
o 采用"臭氧+紫外线"双重消毒，臭氧投加量0.5-1.0mg/L，接触时间≥10min，水中臭氧残留控制在0.15-0.25mg/L；后续设置紫外线消毒器（剂量≥40mJ/cm²）作为保障措施。
o 溴酸盐控制系统通过精确调节pH值（5.9-6.1）和臭氧投加量，配合活性炭过滤，将溴酸盐含量稳定控制在0.005mg/L以下（优于国家标准0.01mg/L的要求）。
（三）设备配置
设备名称
规格型号
数量
主要参数
深井潜水泵
150QJ20-180/12
3台（2用1备）
流量20m³/h，扬程180m，功率15kW
除铁锰过滤器
Φ2500×4500mm
2台
滤速8m/h，反冲洗周期48h
活性炭过滤器
Φ2000×4000mm
2台
椰壳活性炭，接触时间20min
精密过滤器
30芯/40英寸
3台
滤芯精度1μm、0.45μm、0.22μm
反渗透主机
20m³/h
1套
回收率75%，脱盐率98%
臭氧发生器
50g/h
2台
氧气源，浓度80mg/L
二氧化碳投加系统
10kg/h
1套
纯度99.99%，自动调节pH值
全自动灌装机
4000瓶/h（500ml）
1台
含洗瓶、消毒、灌装、旋盖、贴标功能
四、灌装生产线设计
（一）瓶装水生产线（500ml PET瓶）
1. 洗瓶系统：采用12工位旋转式洗瓶机，依次经过：
o 预冲洗（常温无菌水）→碱液清洗（50℃，2%NaOH溶液）→无菌水冲洗（85℃以上）→沥干（压缩空气吹干），瓶内残留水≤0.5ml。
2. 灌装系统：采用负压式灌装机，灌装阀数量32头，灌装精度±1ml，瓶口密封采用食品级硅胶密封圈，与瓶身接触部位均采用316L不锈钢材质。
3. 后包装系统：
o 旋盖机：采用磁力矩旋盖，扭力可调（1.2-1.8N·m），合格率≥99.9%；
o 贴标机：采用热熔胶贴标，标签定位精度±0.5mm；
o 装箱机：全自动抓取式装箱，速度与灌装机同步，配备缺瓶检测、自动补瓶功能。
（二）桶装水生产线（18.9L PC桶）
· 洗桶系统：36工位全自动洗桶机，执行"外洗→内洗→消毒（二氧化氯溶液）→无菌水冲洗→烘干"工序，洗桶时间≥60秒/桶；
· 灌装系统：6头旋转式灌装机，采用重力灌装，灌装时间15秒/桶，配备桶口自动定位及密封检测装置；
· 套袋压盖机：自动完成热缩膜套袋、标签热烫、桶盖压合，热缩温度120-150℃可调。
五、公用工程设计
（一）给排水系统
1. 给水系统：
o 生产用水：取自地下160m深井，水质符合GB/T 14848-2017《地下水质量标准》Ⅲ类要求，取水泵房设置3台深井泵（2用1备），单泵流量50m³/h，扬程120m；
o 生活用水：市政自来水，经变频供水设备供给，入户压力0.25MPa；
o 消防用水：设置200m³消防水池及2台消防泵（1用1备），室外消火栓间距≤120m，室内消火栓保证有2支水枪同时使用。
2. 排水系统：
o 生产废水：水处理反冲洗水、设备清洗废水经厂区污水处理站（处理工艺：调节池→生物接触氧化→MBR膜过滤→消毒）处理后回用，回用率≥80%；
o 生活污水：经化粪池预处理后进入污水处理站，处理达标后排入市政管网；
o 雨水系统：采用"雨水花园+植草沟+透水铺装"组合系统，初期雨水经弃流设施收集后进入污水处理站，后期雨水直接排入市政雨水管网。
（二）电气与自控系统
· 供电系统：双回路10kV电源进线，设置1台800kVA干式变压器，低压配电采用TN-S系统，重要设备（如反渗透系统、灌装机）配备UPS不间断电源（备用时间≥30min）。
· 自控系统：采用PLC+SCADA控制系统，监控画面包含工艺流程模拟、关键参数实时显示（压力、流量、温度、水质等）、设备运行状态、报警信息等，数据存储时间≥1年，可通过手机APP远程监控。
· 照明系统：洁净区采用LED防爆洁净灯（照度≥300lux），仓库采用高杆LED灯（照度≥200lux），厂区道路采用太阳能路灯（光效≥130lm/W）。
六、施工组织设计
（一）施工总体计划
项目总工期180天，分五个阶段实施：
1. 准备阶段（20天）：完成图纸会审、施工方案编制、材料设备采购、临时设施搭建，办理施工许可证等手续。
2. 基础工程（40天）：水源井施工（采用冲击钻进，井深300m，直径200mm，下入Φ168mm不锈钢井管）；建筑物地基处理（桩基施工，采用长螺旋钻孔灌注桩，桩长15m，单桩承载力≥800kN）。
3. 主体工程（60天）：钢结构加工安装（工厂预制，现场吊装，焊接探伤检测合格率100%）；混凝土结构施工（模板采用18mm厚多层板，钢筋保护层厚度≥30mm，抗渗混凝土抗渗等级P6）。
4. 设备安装（40天）：水处理设备安装（管道坡度1-3‰，法兰连接采用304不锈钢螺栓，密封垫片为食品级硅胶）；灌装线安装（设备定位误差≤2mm，水平度≤0.1mm/m）。
5. 调试验收（20天）：单机调试→联动调试→带料试车→性能测试，邀请第三方检测机构进行水质、卫生、安全等全面检测，组织环保、卫生等部门验收。
（二）关键施工技术
1. 洁净区施工：
o 墙面不锈钢板采用咬合式拼接，接缝处打胶平整，圆弧角半径≥50mm；
o 吊顶采用铝合金龙骨，间距≤600mm，灯具、风口等与吊顶板接缝采用密封胶处理；
o 地面施工前做防水层（聚脲防水层，厚度≥2mm），环氧树脂涂层分三遍施工，总厚度≥1.5mm，表面电阻10⁶-10⁸Ω。
2. 管道安装：
o 与水接触的管道采用304或316L不锈钢管，焊接采用氩弧焊打底+电弧焊盖面，焊口进行100%渗透检测；
o 管道试压：冷水管试验压力1.0MPa，保压30分钟压降≤0.02MPa；热水管试验压力1.5MPa，保压1小时压降≤0.05MPa。
七、质量控制与安全管理
（一）质量控制体系
1. 原材料控制：
o 钢材、防水材料等主要材料需提供出厂合格证、质保书，并按规定进行抽样送检（如钢筋力学性能试验、防水材料耐候性试验）；
o 水处理滤料（锰砂、活性炭）需提供卫生许可批件，进场前进行成分分析和过滤性能测试。
2. 过程控制：
o 实行"三检制"（自检、互检、交接检），隐蔽工程（如地基处理、防水层）需经监理工程师验收签字后方可隐蔽；
o 混凝土施工留置试块（每100m³留置1组标养试块，同条件试块按结构部位留置），试块强度达到设计强度100%方可拆模。
3. 验收标准：
o 水处理系统：产水水质符合GB 8537-2018《饮用天然矿泉水》标准，连续运行72小时产水量波动≤5%；
o 建筑工程：主体结构垂直度偏差≤H/3000且≤20mm，屋面防水无渗漏，墙面、地面平整光滑，无裂缝、空鼓。
（二）安全管理措施
· 建立安全生产责任制，配备专职安全员3名，特种作业人员持证上岗率100%；
· 施工现场设置"五牌一图"，危险区域（如基坑、吊装区）设置警示标志和防护栏杆（高度≥1.2m）；
· 高处作业搭设脚手架（立杆间距≤1.5m，扫地杆距地≤200mm），设置安全网（阻燃型，网目密度≥2000目/100cm²）；
· 施工用电采用TN-S接零保护系统，配电箱实行"三级配电两级保护"，漏电保护器动作电流≤30mA，动作时间≤0.1s。
八、环境保护与节能措施
（一）环境保护措施
1. 施工期环保：
o 扬尘控制：施工现场出入口设置洗车平台，裸土覆盖防尘网（2000目/㎡），易扬尘材料运输采用密闭罐车；
o 噪声控制：破碎机、搅拌机等设备设置隔音罩，夜间施工噪声≤55dB（A），必要时设置声屏障；
o 固废处理：建筑垃圾分类存放，可回收利用部分（钢筋头、废模板）回收率≥80%，危险废物（废机油、油漆桶）交由有资质单位处置。
2. 运营期环保：
o 废水处理：污水处理站采用"调节池+UASB+MBR"工艺，出水水质达到《城市污水再生利用 工业用水水质》（GB/T 19923-2005）中循环冷却水补充水标准；
o 废气处理：臭氧发生器尾气经活性炭吸附塔处理后排放，活性炭吸附效率≥95%，更换周期3个月；
o 固废处理：废滤芯、废活性炭等危险废物存放在防渗漏、防腐蚀的专用仓库，定期交由有资质单位处置，转移联单保存5年以上。
（二）节能降耗措施
· 工艺节能：采用变频调速水泵、风机，平均节电率30%；反渗透系统设置能量回收装置，回收率提升15%；
· 建筑节能：屋面采用倒置式保温（挤塑板厚度≥100mm），外窗采用断桥铝合金+Low-E中空玻璃（传热系数≤1.8W/m²·K）；
· 智能节能：照明、空调等系统安装智能控制系统，根据光照、人员情况自动调节，预计年节能15%以上。
九、项目验收与运维管理
（一）验收标准与流程
1. 验收标准：
o 水质验收：连续7天抽样检测，GB 8537-2018规定的所有指标均需达标，其中微生物指标（菌落总数、大肠菌群等）需连续30天检测合格；
o 工程验收：参照《建筑工程施工质量验收统一标准》（GB 50300-2013），各分部工程合格率100%，观感质量评分≥90分。
2. 验收流程：
o 施工单位自检→监理单位验收→第三方检测（水质、消防、环保等）→业主组织初步验收→申请政府部门（卫健、市场监管、环保）专项验收→竣工验收备案。
（二）运维管理计划
1. 设备维护：
o 制定《设备维护保养手册》，明确：
§ 每日检查：臭氧发生器压力、水泵运行电流、过滤器压差；
§ 每周维护：精密过滤器滤芯清洗、灌装机润滑；
§ 每月保养：活性炭过滤器反冲洗、反渗透膜化学清洗；
§ 每年大修：更换主要设备易损件、管道腐蚀检测。
2. 人员培训：
o 岗前培训：卫生知识、操作技能、安全规程，培训时间不少于40学时；
o 定期培训：每季度组织工艺技术、质量管理培训，每年进行应急演练（如停水、停电、水质异常等突发事件处置）；
o 持证上岗：水处理工、检验员等关键岗位人员需取得职业资格证书，每年进行健康体检。
3. 应急管理：
o 制定《突发环境事件应急预案》，配备应急设备（如备用发电机、应急供水泵、消毒物资）；
o 建立水质预警系统，关键指标（如菌落总数、浊度）实时监测，超标时自动报警并启动应急处理流程。
本方案通过系统设计、精细施工、严格管理，确保建成一座技术先进、绿色环保、安全高效的现代化矿泉水厂，全面满足2025年最新行业标准要求，为消费者提供高品质的饮用天然矿泉水产品。
