曲面铝板幕墙专项施工方案
一、项目概况与技术参数
1.1 工程基本信息
本项目为城市综合体配套办公楼，采用框架-剪力墙结构体系，建筑高度89.6米，曲面铝板幕墙面积约12,800平方米。幕墙系统设计为双层中空玻璃+铝蜂窝复合板组合结构，其中曲面铝板部分采用3.0mm厚铝单板（牌号A3003-H24），表面经氟碳喷涂处理（三涂两烤工艺），涂层厚度≥40μm，色彩定制为哑光银灰色（Pantone 14-4102TPX）。
1.2 曲面构造特征
幕墙曲面系统由三种基本单元构成：
· 单曲柱面单元：半径8.5m~15.2m可变弧段，板块尺寸1200mm×3500mm~1800mm×4200mm
· 双曲锥面单元：母线倾角15°~32°，上下端口直径差300mm~800mm
· 异形过渡单元：位于建筑转角处，采用双曲抛物面造型，最大曲率变化率0.08/m
1.3 工程重难点
1. 双曲面板加工精度控制：不可展曲面需通过五轴加工中心进行三维塑形，成形后回弹量控制在±1.5mm范围内
2. 高空曲面定位：幕墙龙骨安装三维坐标偏差需≤3mm，累积误差控制在H/3000且≤15mm（H为建筑高度）
3. 动态荷载抵抗：幕墙系统需满足1.5kPa风荷载标准值及0.2g地震加速度作用下的结构安全性

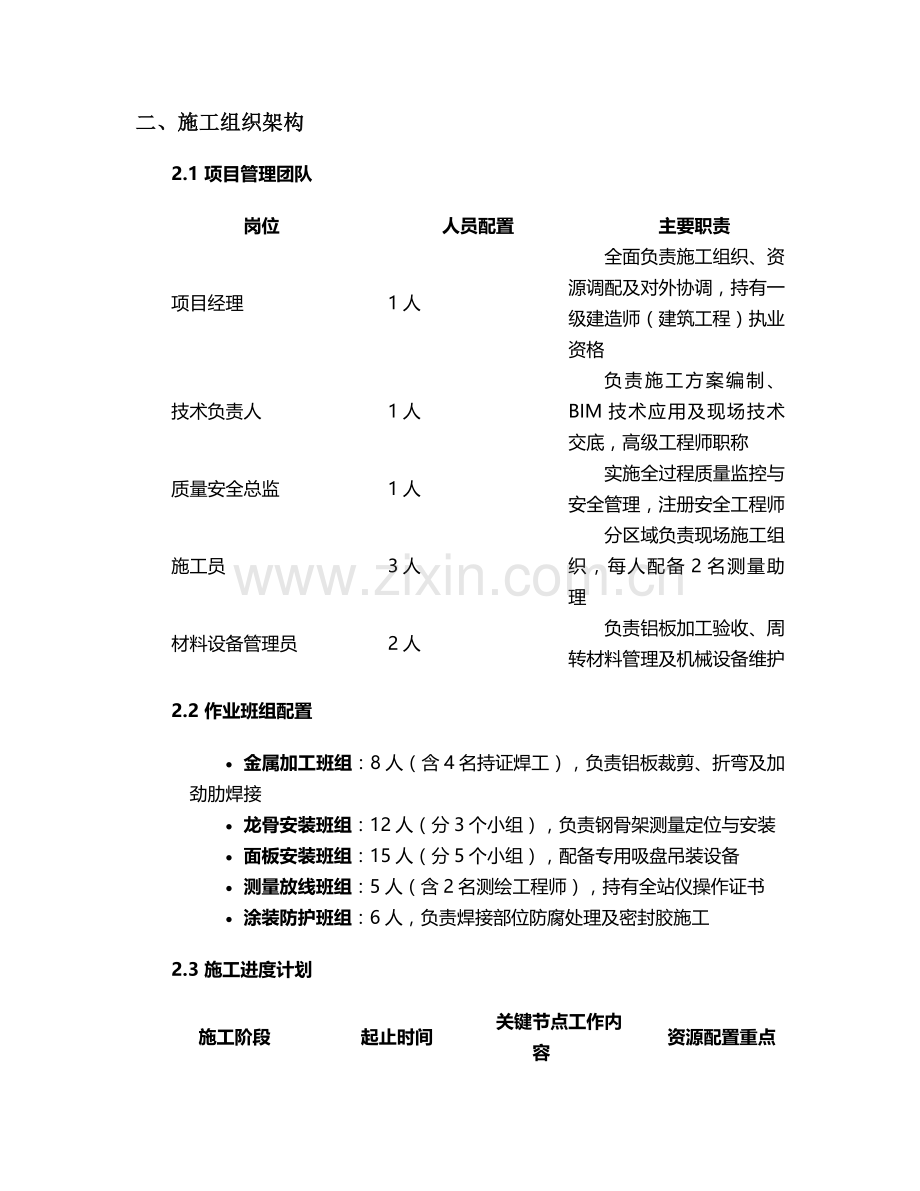

二、施工组织架构
2.1 项目管理团队
岗位
人员配置
主要职责
项目经理
1人
全面负责施工组织、资源调配及对外协调，持有一级建造师（建筑工程）执业资格
技术负责人
1人
负责施工方案编制、BIM技术应用及现场技术交底，高级工程师职称
质量安全总监
1人
实施全过程质量监控与安全管理，注册安全工程师
施工员
3人
分区域负责现场施工组织，每人配备2名测量助理
材料设备管理员
2人
负责铝板加工验收、周转材料管理及机械设备维护
2.2 作业班组配置
· 金属加工班组：8人（含4名持证焊工），负责铝板裁剪、折弯及加劲肋焊接
· 龙骨安装班组：12人（分3个小组），负责钢骨架测量定位与安装
· 面板安装班组：15人（分5个小组），配备专用吸盘吊装设备
· 测量放线班组：5人（含2名测绘工程师），持有全站仪操作证书
· 涂装防护班组：6人，负责焊接部位防腐处理及密封胶施工
2.3 施工进度计划
施工阶段
起止时间
关键节点工作内容
资源配置重点
施工准备
第1-7天
BIM模型深化、材料进场检验、测量控制网布设
全站仪、BIM工作站
龙骨安装
第8-35天
预埋件复核、钢骨架焊接、三维扫描验收
二氧化碳保护焊机、高空作业平台
面板加工
第15-45天
铝板数控切割、曲面成形、氟碳喷涂
五轴加工中心、喷涂流水线
面板安装
第36-80天
单曲板块安装→双曲板块安装→异形过渡板块安装
真空吸盘吊装设备
密封处理
第70-90天
接缝清理、耐候胶施工、防雷接地连接
胶枪、接地电阻测试仪
清洁验收
第85-95天
表面清洁、缺陷修复、第三方检测
清洁机器人、检测仪器
三、施工工艺与技术措施
3.1 曲面铝板加工工艺
3.1.1 可展曲面加工（单曲柱面/锥面）
1. 数控下料：采用激光切割技术，切割精度控制在±0.5mm，切口粗糙度Ra≤12.5μm
2. 加劲肋安装：在铝板背面焊接50×30×2mm铝方管加劲肋，间距≤500mm，采用断续焊（焊段长30mm，间隔50mm），焊脚高度≥3mm
3. 现场冷弯成形：使用液压弯弧机（最大弯弧力1200kN），按照预编程序分三段渐进式弯曲，每段弯曲角度偏差≤0.5°
3.1.2 不可展曲面加工（双曲抛物面）
1. 三维建模：通过Rhino软件建立1:1数字模型，生成STL格式加工文件
2. 模具制作：采用高密度聚氨酯泡沫制作阴阳模具，模具精度≤0.1mm/m
3. 液压成形：在500t四柱液压机上进行冷冲压成形，采用"分步成形法"，每次下压量控制在3mm~5mm，成形后进行24小时时效处理
4. 边缘修整：使用五轴水刀进行轮廓精修，确保板块间配合间隙≤2mm
3.2 测量放线工程
1. 控制网建立：
o 平面控制：布设3个一级导线点，使用Leica TS60全站仪（测角精度0.5″，测距精度1mm+1ppm）
o 高程控制：建立±0.000起算的二等水准网，闭合差≤±8√L mm（L为路线长度km）
2. 曲面定位：
o 沿曲面母线方向每5m设置一个三维控制基准点，采用BIM模型导出的空间坐标进行放样
o 使用Trimble X7三维激光扫描仪（扫描点距3mm@10m，精度±2mm）进行实时偏差监测
3. 龙骨放线：
o 在主体结构上弹出龙骨安装控制线，水平线偏差≤2mm，垂直线偏差≤3mm/2m
o 采用"三线控制法"（轴线、标高线、轮廓线）确保龙骨空间位置准确
3.3 钢骨架安装工艺
1. 预埋件处理：
o 采用后扩底型机械锚栓（M12×160mm）进行埋件补强，抗拔承载力≥15kN/个
o 锚栓安装后进行拉拔试验，试验数量为总数量的1%且不少于3组
2. 龙骨加工：
o 主龙骨采用120×80×6mm矩形钢管（Q355B），通过数控相贯线切割机加工
o 次龙骨采用50×50×4mm角钢，与主龙骨通过T型螺栓连接（M10×30mm）
3. 安装流程：graph LR
A[预埋件清理] --> B[测量放线]
B --> C[钢角码安装]
C --> D[主龙骨吊装]
D --> E[三维调整固定]
E --> F[次龙骨安装]
F --> G[焊缝检测]
G --> H[防腐处理]
4. 焊接质量控制：
o 主龙骨拼接采用坡口焊（V型坡口，角度60°），焊接质量等级二级
o 采用CO₂气体保护焊（焊丝ER50-6，直径1.2mm），焊后24h进行100%渗透检测（PT）
3.4 铝板安装工艺
3.4.1 安装系统构造
· 支撑体系：采用铝合金挂件（6061-T6）与钢龙骨连接，挂件承载力≥8kN
· 调节装置：三维可调式连接节点，X/Y/Z三个方向调节量分别为±15mm、±10mm、±20mm
· 密封系统：内侧设置EPDM发泡胶条（邵氏硬度70±5），外侧采用硅酮耐候胶（模量≤0.4MPa）
3.4.2 安装工艺流程
1. 板块就位：使用真空吸盘吊具（额定起重量250kg）吊装，吊点设置符合板块重心计算要求
2. 初步固定：通过临时定位销固定铝板位置，调整间隙宽度（设计值8mm±1mm）
3. 三维调整：使用专用调节扳手依次调整X/Y/Z方向位置，每块板测量不少于5个控制点
4. 永久固定：拧紧不锈钢螺栓（A2-70级），扭矩值控制在25N·m~30N·m
5. 接缝处理：
o 清理接缝内杂物，粘贴美纹纸（宽度25mm，距缝边5mm）
o 采用双组分硅酮耐候胶（混合比例10:1），胶缝宽度8mm，深度10mm（形成2mm空气隔离层）
o 胶枪移动速度控制在150mm/s~200mm/s，确保胶缝饱满连续
3.5 特殊部位处理
3.5.1 曲面过渡区域
· 在曲率变化率＞0.05/m的部位，采用渐变式板块分格（宽度从1200mm渐变至800mm）
· 加劲肋布置方向与曲面经线方向一致，间距加密至≤350mm
· 安装时采用"先中间后两边"的顺序，预留2mm~3mm的温度伸缩缝
3.5.2 防雷接地系统
· 幕墙金属框架与主体结构防雷装置可靠连接，形成不大于10m×10m的网格
· 采用40×4mm镀锌扁钢作为防雷引下线，与主体结构接地干线（Φ16圆钢）焊接连接
· 接地电阻值≤1Ω，每季度进行一次检测
四、质量控制体系
4.1 材料进场验收
1. 铝板性能检测：
o 每批次随机抽取3张铝板进行弯曲性能试验（弯曲半径5d，d为板厚），表面无裂纹
o 氟碳涂层进行附着力测试（划格法，附着力等级≤1级）和耐盐雾性测试（1000h无锈蚀）
2. 钢材力学性能：
o 矩形钢管屈服强度≥355MPa，抗拉强度470~630MPa，伸长率≥20%
o 焊接材料进行扩散氢含量检测（≤5mL/100g）
4.2 工序质量控制
工序名称
控制要点
检验方法
允许偏差
龙骨安装
三维坐标、焊接质量、防腐处理
全站仪+焊缝检测尺
±3mm
铝板安装
接缝平整度、相邻板块高差、胶缝宽度
2m靠尺+塞尺
平整度≤1.5mm
密封胶施工
胶缝饱满度、表面光滑度、固化程度
目测+邵氏硬度计
硬度60~80HA
防雷接地
接地电阻值、连接可靠性
接地电阻测试仪+扭矩扳手
≤1Ω
4.3 BIM技术应用
1. 模型构建：
o 建立幕墙系统全专业BIM模型（精度LOD400），包含铝板板块、龙骨、连接件等详细信息
o 进行碰撞检测，提前发现并解决300余处管线与幕墙冲突点
2. 数字化加工：
o 从BIM模型直接导出NC加工代码，驱动五轴加工中心实现铝板精准成形
o 每个铝板板块生成"数字身份证"，包含加工参数、安装位置及质检记录
3. 进度模拟：
o 通过4D进度模拟（BIM+Project）优化施工流水段划分，缩短交叉作业时间15%
o 每周进行实际进度与计划对比分析，关键线路延误预警值设为3天
五、安全文明施工
5.1 高空作业防护
1. 操作平台：
o 采用定型化钢挂架（承载力≥2kN/m²），设置1.2m高防护栏杆及18cm高挡脚板
o 挂架与主体结构连接点间距≤1.5m，每个连接点抗拔力≥10kN
2. 防坠落措施：
o 作业人员配备双钩安全带（静荷载测试≥15kN），连接至独立安全绳
o 每隔10m设置安全母绳（直径≥16mm，破断拉力≥20kN）
5.2 消防安全管理
· 施工现场每层设置2个灭火器箱（每组含2具4kg干粉灭火器+1具3L水基型灭火器）
· 焊接作业办理动火许可证，配备看火人及灭火器材，作业点下方10m范围内设置接火斗
· 易燃材料（密封胶、清洗剂等）存储量不超过当日用量，设置专用防爆库房
5.3 环保施工措施
1. 噪声控制：
o 金属加工区设置隔声屏障（降噪量≥25dB），夜间（22:00-6:00）禁止进行切割作业
o 高噪声设备（如液压弯弧机）采取基础减振措施，边界噪声≤55dB（昼间）/45dB（夜间）
2. 废弃物管理：
o 铝板边角料回收率≥95%，分类存放于防雨防潮的回收箱
o 密封胶筒等危险废弃物交由有资质单位处置，建立完整转移联单
六、验收标准与流程
6.1 分部分项验收
1. 隐蔽工程验收：
o 包括预埋件连接、龙骨焊接、防雷接地等部位，验收前需提供三维扫描报告
o 留存影像资料（每个检验批不少于3组照片，包含全景、局部及细节特写）
2. 分项工程验收：
o 龙骨安装工程：按500m²划分检验批，每个检验批抽查10%且不少于5处
o 面板安装工程：全数检查板块外观质量，随机抽查5%板块进行尺寸偏差检测
6.2 竣工验收资料
需提交的核心资料包括：
· 幕墙物理性能检测报告（气密性、水密性、抗风压性能）
· 铝板涂层检测报告（厚度、附着力、耐候性）
· 三维扫描验收报告（包含每个板块的实际坐标与理论坐标偏差值）
· 防雷接地系统测试记录（包含冲击接地电阻测试数据）
本方案实施过程中将严格执行《建筑幕墙工程技术规范》（GB/T 21086-2007）及《金属与石材幕墙工程技术规范》（JGJ 133-2013），通过精细化管理确保曲面铝板幕墙工程达到"鲁班奖"质量标准。施工期间每周召开技术例会，根据现场实际情况动态优化施工参数，所有重大技术变更需经设计院、监理单位及建设单位三方确认后方可实施。
