指定引路施工方案
一、工程概况
1.1 项目背景
本工程为XX工业园区内部指定引路建设项目，道路全长1200米，设计时速30km/h，道路等级为园区次干路。项目位于工业园区西北部，起点接现状主干道XX路K0+000，终点至XX厂区入口K1+200，承担园区内部物流运输及人员通行功能。道路红线宽度12米，其中行车道宽7米（双向两车道），两侧人行道各宽2.5米，包含道路工程、排水工程、交通工程及绿化工程等分项。
1.2 主要工程量
项目类别
具体内容
单位
工程量
道路工程
路基挖方
m³
5200

路基填方
m³
6800

沥青混凝土面层（AC-13C）
m²
8400
排水工程
DN300 HDPE双壁波纹管
m
1800

雨水检查井
座
36
交通工程
交通标线
m²
320

指示牌
套
12
绿化工程
行道树（香樟）
株
150
1.3 地质条件
根据地质勘察报告，场地土层分布自上而下为：①素填土（厚0.5-1.2m，松散）；②粉质黏土（厚1.5-3.0m，可塑，承载力特征值120kPa）；③强风化砂岩（厚2.0-4.5m，承载力特征值300kPa）。地下水位埋深4.5-6.0m，对混凝土结构具弱腐蚀性。

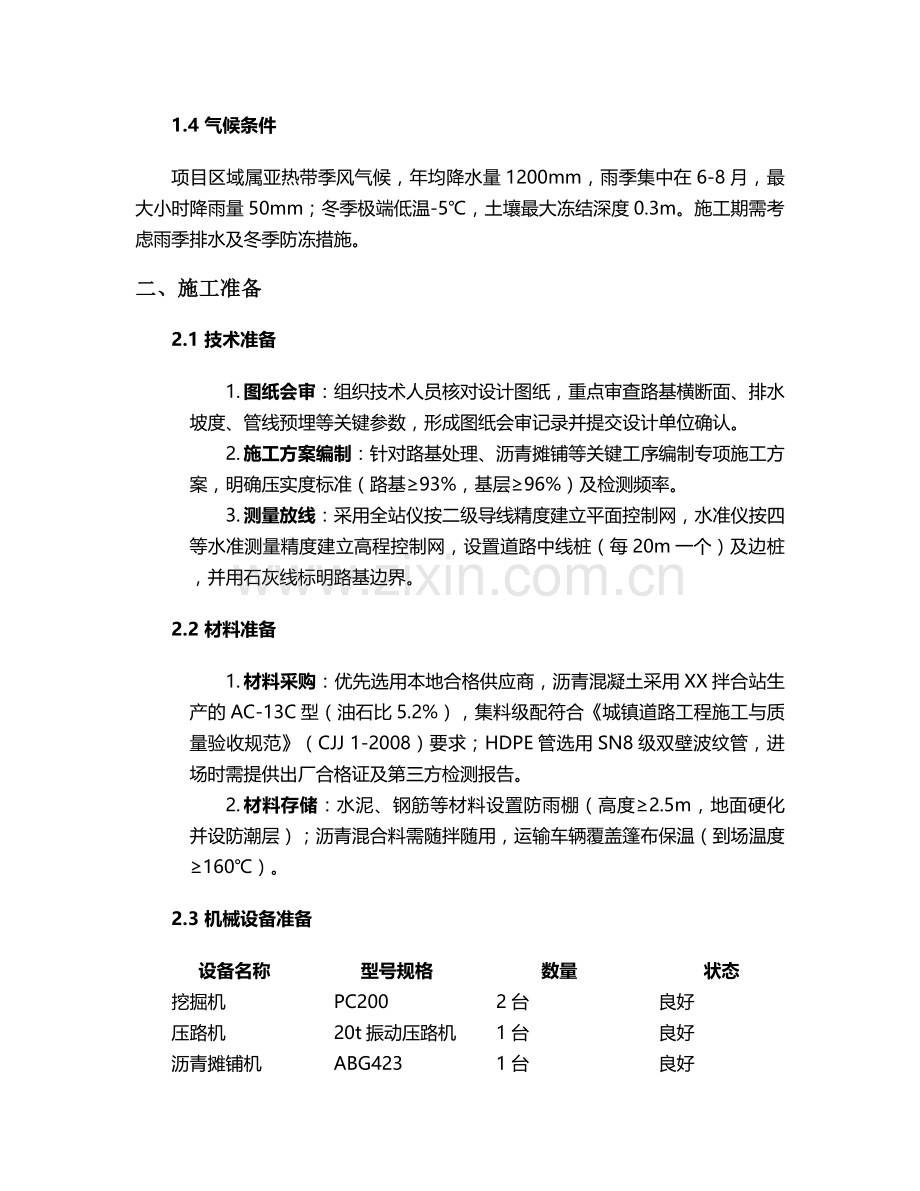

1.4 气候条件
项目区域属亚热带季风气候，年均降水量1200mm，雨季集中在6-8月，最大小时降雨量50mm；冬季极端低温-5℃，土壤最大冻结深度0.3m。施工期需考虑雨季排水及冬季防冻措施。
二、施工准备
2.1 技术准备
1. 图纸会审：组织技术人员核对设计图纸，重点审查路基横断面、排水坡度、管线预埋等关键参数，形成图纸会审记录并提交设计单位确认。
2. 施工方案编制：针对路基处理、沥青摊铺等关键工序编制专项施工方案，明确压实度标准（路基≥93%，基层≥96%）及检测频率。
3. 测量放线：采用全站仪按二级导线精度建立平面控制网，水准仪按四等水准测量精度建立高程控制网，设置道路中线桩（每20m一个）及边桩，并用石灰线标明路基边界。
2.2 材料准备
1. 材料采购：优先选用本地合格供应商，沥青混凝土采用XX拌合站生产的AC-13C型（油石比5.2%），集料级配符合《城镇道路工程施工与质量验收规范》（CJJ 1-2008）要求；HDPE管选用SN8级双壁波纹管，进场时需提供出厂合格证及第三方检测报告。
2. 材料存储：水泥、钢筋等材料设置防雨棚（高度≥2.5m，地面硬化并设防潮层）；沥青混合料需随拌随用，运输车辆覆盖篷布保温（到场温度≥160℃）。
2.3 机械设备准备
设备名称
型号规格
数量
状态
挖掘机
PC200
2台
良好
压路机
20t振动压路机
1台
良好
沥青摊铺机
ABG423
1台
良好
水准仪
DSZ2
2台
校验合格
全站仪
TS06
1台
校验合格
2.4 现场准备
1. 场地平整：清除施工范围内杂草、建筑垃圾，平整临时堆土区（面积500m²，最大堆高3m），设置截水沟（深0.5m，宽0.6m）。
2. 临时设施：搭建项目经理部（集装箱式，20m×6m）、材料仓库（15m×10m，硬化地面+防雨棚）、临时厕所（砖砌，3个蹲位），配备消防器材（4kg干粉灭火器8组）。
3. 水电接入：从园区市政电网接入380V电源（配置200kVA变压器1台），打深井1口（深50m，出水量15m³/h），安装水表、电表各1块。
三、施工工艺
3.1 路基工程
3.1.1 清表与挖填方
· 清表：采用挖掘机清除表层素填土，厚度0.3m，自卸汽车运至指定弃土场（运距3km），清表后碾压（压实度≥85%）。
· 挖方：自上而下分层开挖（每层厚度≤1.5m），边坡坡度1:1.5，路床顶面预留30cm保护层，人工清理至设计标高（误差±30mm）。
· 填方：选用粉质黏土作为填料（含水量18-22%），分层填筑（松铺厚度30cm），振动压路机碾压（速度2-3km/h，碾压次数6-8遍），每层检测压实度（灌砂法，每1000m²检测3点）。
3.1.2 路基处理
· 软弱地基处理：对K0+300-K0+500段（淤泥质土，厚1.2m）采用碎石垫层（厚50cm，粒径5-31.5mm）+土工格栅（双向拉伸，抗拉强度≥80kN/m）处理，格栅搭接宽度20cm，采用U型钉固定（间距1.5m）。
· 路床整形：路基顶面铺设20cm厚级配碎石（压实度≥96%），平地机整平（横坡2%），洒水养护7天。
3.2 路面工程
3.2.1 基层施工
· 水泥稳定碎石基层：采用厂拌法施工，水泥剂量5%，含水量比最佳含水量高1%，摊铺机连续摊铺（速度1.5m/min），20t压路机碾压（先轻后重，终压速度≤4km/h），养护期7天（覆盖土工布洒水，保持表面湿润）。
· 质量要求：厚度偏差±10mm，平整度≤5mm/3m，7天无侧限抗压强度≥3.5MPa。
3.2.2 沥青面层
· 粘层油：基层验收合格后喷洒乳化沥青（PC-3型，用量0.6L/m²），乳化沥青破乳后铺筑面层。
· 沥青摊铺：AC-13C沥青混合料（到场温度160-180℃），摊铺机梯队作业（摊铺速度2-4m/min，搭接宽度5cm），压路机紧跟碾压（初压温度150-160℃，终压温度≥80℃），表面构造深度0.5-0.8mm。
3.3 排水工程
3.3.1 管道安装
· 沟槽开挖：采用挖掘机开挖（沟底宽1.0m，深度1.2m），坡度1:0.75，沟底铺设10cm厚中粗砂垫层，人工找平。
· 管道敷设：HDPE管采用热熔连接（温度190±10℃，压力0.15MPa），管道轴线偏差≤10mm/10m，管内底高程偏差±10mm，安装后胸腔回填中粗砂（压实度≥90%）。
3.3.2 检查井施工
· 砖砌井身：采用MU10烧结砖、M10水泥砂浆砌筑，内壁抹1:2防水砂浆（厚20mm），踏步（铸铁）安装牢固（间距30cm）。
· 井盖安装：采用重型球墨铸铁井盖（承载力≥360kN），与路面高差≤5mm，周边采用C30混凝土加固（宽50cm，厚20cm）。
3.4 交通工程
· 交通标线：采用热熔型涂料（厚度1.8mm，玻璃珠含量20%），划线前清理路面（油污采用酒精擦拭），使用划线机（速度5km/h），标线宽度误差±5mm，反光系数≥150mcd·m⁻²·lx⁻¹。
· 指示牌安装：C30混凝土基础（80cm×80cm×100cm），预埋M20地脚螺栓（外露长度30cm），立柱（Φ114mm钢管）焊接固定，牌面与道路中线夹角85°。
四、质量控制
4.1 原材料控制
· 沥青：检测针入度（25℃，80-100mm）、延度（10℃，≥40cm）、软化点（≥45℃），每批次（500t）检测1次。
· 水泥：选用P.O 42.5级水泥，检测抗压强度（3d≥17MPa，28d≥42.5MPa）、安定性（雷氏法≤5mm），每200t检测1次。
· 钢筋：抗拉强度≥420MPa，屈服强度≥300MPa，伸长率≥25%，每60t检测1组（拉伸、弯曲试验）。
4.2 工序控制
· 首件认可制：每个分项工程开工前完成首件施工（如100m路基、50m面层），检测合格后确定施工参数（松铺系数、碾压遍数等）。
· 三检制：班组自检（施工员负责）→ 项目部复检（质检员负责）→ 监理验收（第三方检测），未通过验收不得进入下道工序。
· 质量通病防治：
o 沥青路面裂缝：控制摊铺温度（≥160℃），碾压温度不低于80℃，基层顶面喷洒粘层油。
o 检查井沉降：采用混凝土回填至路基顶面（分3层浇筑，每层振捣密实），井口周边加强碾压。
4.3 试验检测
· 路基：压实度（每1000m²检测3点）、弯沉值（贝克曼梁法，每车道每20m测1点，≤200（0.01mm））。
· 路面：厚度（钻芯法，每200m检测1点，允许偏差-5mm）、平整度（3m直尺，每100m测3处×3尺，≤3mm）。
· 排水：管道闭水试验（试验水头2m，渗水量≤0.05m³/(m·d)，每3个井段检测1次）。
五、安全管理
5.1 安全组织
成立安全生产领导小组（项目经理任组长），配备专职安全员2名（持证上岗），设置安全管理部门（3人），编制应急预案（触电、坍塌、火灾等），每月组织1次应急演练。
5.2 专项安全措施
5.2.1 高处作业
· 检查井施工设置防护栏杆（高度1.2m，横杆2道），作业人员佩戴安全帽、安全带（双钩，固定于牢固构件），井下作业时间≤2h/人。
· 脚手架搭设（用于指示牌安装）：立杆间距1.5m，横杆步距1.8m，脚手板满铺（绑扎牢固），搭设后验收（承载力≥2kN/m²）。
5.2.2 机械作业
· 挖掘机作业半径内严禁站人，夜间施工设置警示灯（红色，闪光频率2Hz），机械停放于平坦场地（手刹+轮挡）。
· 特种设备（压路机、摊铺机）操作人员持证上岗，每日检查制动系统（刹车距离≤5m）、转向系统（自由行程≤15°）。
5.3 安全教育与检查
· 三级安全教育：公司级（15学时）、项目级（15学时）、班组级（20学时），考核合格后方可上岗。
· 安全检查：日常检查（安全员每日2次）、专项检查（每周1次，重点检查临时用电）、季节性检查（雨季防坍塌、夏季防暑），检查结果形成台账（闭合管理）。
六、环境保护
6.1 扬尘控制
· 施工便道：硬化处理（C20混凝土，厚15cm），配备洒水车（2辆，每日洒水4次），出入口设置洗车平台（长15m，宽3m，高压水枪2台）。
· 材料堆放：水泥、石灰等易扬尘材料覆盖（防雨布，覆盖率100%），堆料场设置围挡（高度2.5m，彩钢板）。
6.2 噪声控制
· 施工时间：昼间（6:00-22:00），夜间禁止强噪声作业（如破碎机、打桩机），确需施工时办理夜间施工许可（限值55dB）。
· 设备降噪：挖掘机、压路机安装消声器，发电机设置隔音棚（降噪量≥20dB），敏感区域（距居民区50m内）设置声屏障（高度3m，吸声材料厚度5cm）。
6.3 废水处理
· 施工废水：设置沉淀池（三级，总容积50m³），基坑排水经沉淀后回用（用于洒水降尘），pH值控制6-9。
· 生活污水：临时厕所设置化粪池（有效容积10m³），定期委托环卫部门清运（每周2次）。
七、进度计划
7.1 施工总工期
总工期90天（日历天），计划开工日期2025年3月1日，竣工日期2025年5月30日。
7.2 关键线路
清表（5d）→ 路基挖填方（20d）→ 基层施工（15d）→ 面层施工（10d）→ 交通工程（8d）→ 验收（5d）。
7.3 进度保障措施
· 资源保障：储备水泥（300t）、沥青（200t）等材料（满足15天用量），备用发电机（150kW）1台。
· 进度考核：每周召开进度例会，延误≤3天约谈施工队长，延误≥5天调整施工计划（增加作业班组，每日工作时间延长至10h）。
八、验收标准
8.1 分部分项验收
分项工程
验收项目
允许偏差
检验方法
路基工程
顶面高程
±30mm
水准仪（每200m测4点）

平整度
15mm
3m直尺（每200m测2处×10尺）
沥青面层
厚度
-5mm
钻芯法（每200m测1点）

摩擦系数
≥55BPN
摆式仪（每1km测10点）
排水管道
轴线位置
15mm
全站仪（每50m测1点）

渗水量
≤0.05m³/(m·d)
闭水试验（每3井段1次）
8.2 竣工验收
· 验收条件：完成设计文件全部内容，施工单位自检合格，监理评估报告合格，竣工资料齐全（含隐蔽工程验收记录、试验检测报告等）。
· 验收程序：施工单位申请→监理预验收→业主组织验收（邀请设计、勘察、质监单位参加）→签署验收证书→备案。
8.3 质量保修
缺陷责任期1年（自竣工验收合格之日起），期间出现质量问题（如路面裂缝、井盖沉降等），施工单位无偿修复（响应时间≤24h）。
九、应急预案
9.1 坍塌事故应急
· 预警：监测路基边坡位移（每小时1次，预警值5cm/d），发现裂缝立即撤离人员。
· 处置：启动应急小组（组长：项目经理，电话内部通讯录），挖掘机清除坍塌体，伤员送就近医院（距离5km），设置警戒线（半径50m）。
9.2 火灾事故应急
· 预防：施工现场严禁吸烟，氧气瓶、乙炔瓶间距≥5m，远离火源（≥10m）。
· 处置：初期火灾用干粉灭火器扑救，大面积火灾拨打119，切断电源，组织人员疏散（疏散路线：沿施工便道至东侧空旷场地）。
本方案未尽事宜，按《城镇道路工程施工与质量验收规范》（CJJ 1-2008）及设计文件执行。
