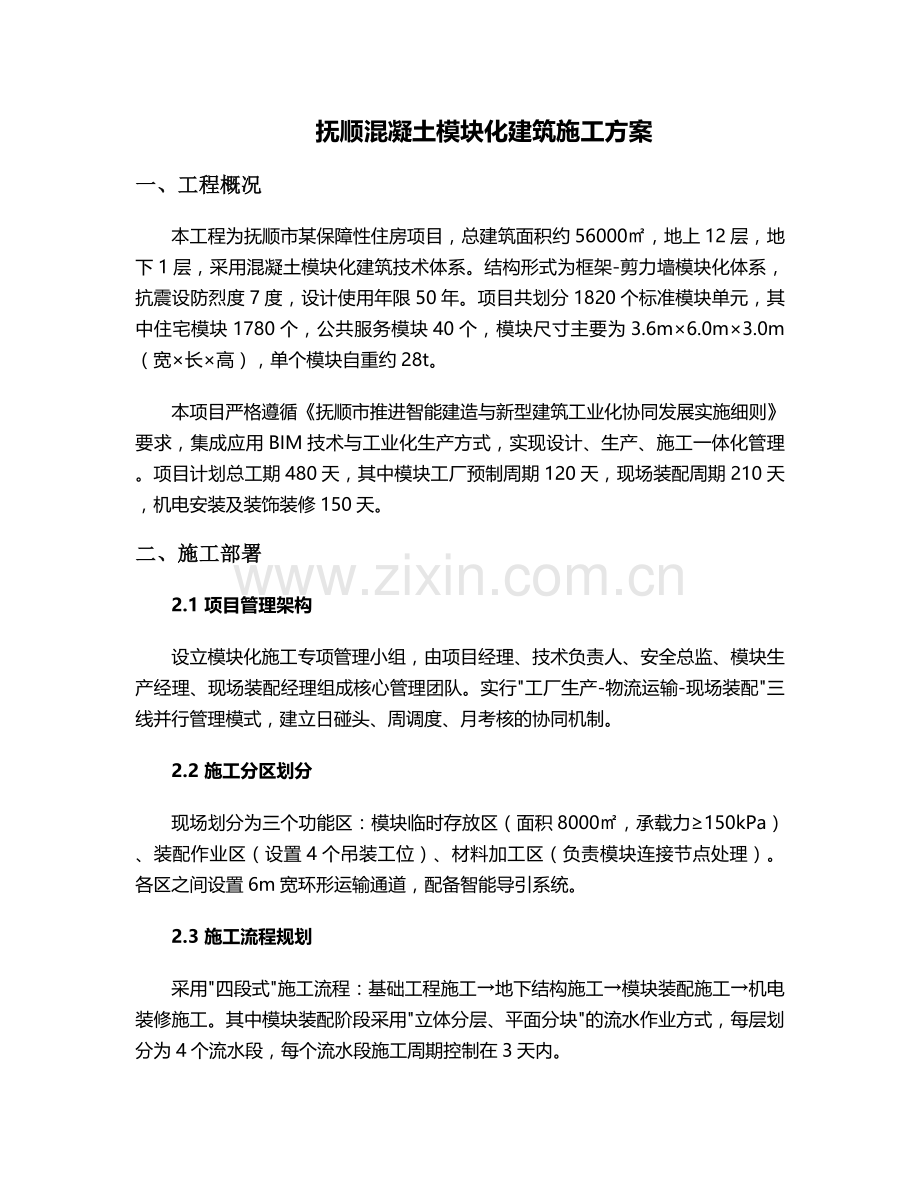

抚顺混凝土模块化建筑施工方案
一、工程概况
本工程为抚顺市某保障性住房项目，总建筑面积约56000㎡，地上12层，地下1层，采用混凝土模块化建筑技术体系。结构形式为框架-剪力墙模块化体系，抗震设防烈度7度，设计使用年限50年。项目共划分1820个标准模块单元，其中住宅模块1780个，公共服务模块40个，模块尺寸主要为3.6m×6.0m×3.0m（宽×长×高），单个模块自重约28t。
本项目严格遵循《抚顺市推进智能建造与新型建筑工业化协同发展实施细则》要求，集成应用BIM技术与工业化生产方式，实现设计、生产、施工一体化管理。项目计划总工期480天，其中模块工厂预制周期120天，现场装配周期210天，机电安装及装饰装修150天。
二、施工部署
2.1 项目管理架构
设立模块化施工专项管理小组，由项目经理、技术负责人、安全总监、模块生产经理、现场装配经理组成核心管理团队。实行"工厂生产-物流运输-现场装配"三线并行管理模式，建立日碰头、周调度、月考核的协同机制。
2.2 施工分区划分
现场划分为三个功能区：模块临时存放区（面积8000㎡，承载力≥150kPa）、装配作业区（设置4个吊装工位）、材料加工区（负责模块连接节点处理）。各区之间设置6m宽环形运输通道，配备智能导引系统。
2.3 施工流程规划
采用"四段式"施工流程：基础工程施工→地下结构施工→模块装配施工→机电装修施工。其中模块装配阶段采用"立体分层、平面分块"的流水作业方式，每层划分为4个流水段，每个流水段施工周期控制在3天内。

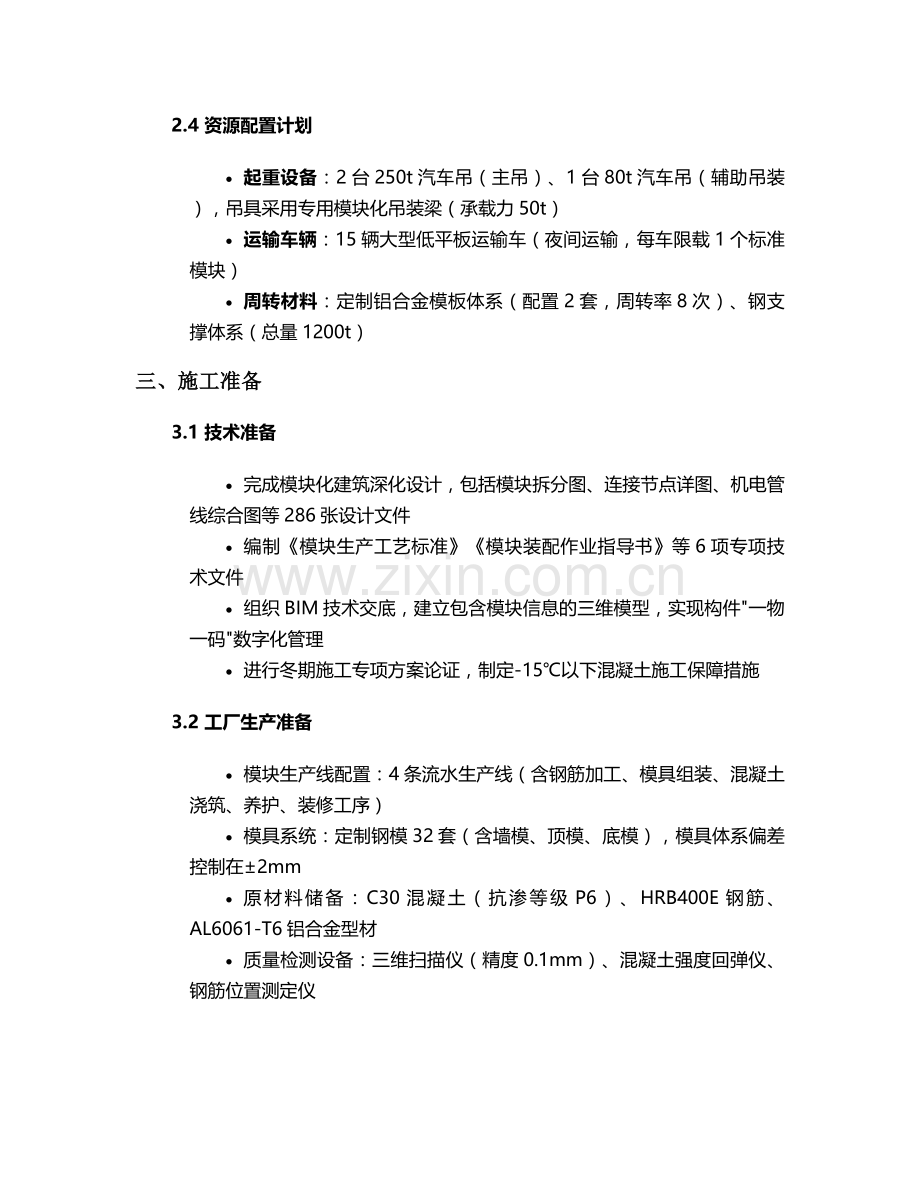

2.4 资源配置计划
· 起重设备：2台250t汽车吊（主吊）、1台80t汽车吊（辅助吊装），吊具采用专用模块化吊装梁（承载力50t）
· 运输车辆：15辆大型低平板运输车（夜间运输，每车限载1个标准模块）
· 周转材料：定制铝合金模板体系（配置2套，周转率8次）、钢支撑体系（总量1200t）
三、施工准备
3.1 技术准备
· 完成模块化建筑深化设计，包括模块拆分图、连接节点详图、机电管线综合图等286张设计文件
· 编制《模块生产工艺标准》《模块装配作业指导书》等6项专项技术文件
· 组织BIM技术交底，建立包含模块信息的三维模型，实现构件"一物一码"数字化管理
· 进行冬期施工专项方案论证，制定-15℃以下混凝土施工保障措施
3.2 工厂生产准备
· 模块生产线配置：4条流水生产线（含钢筋加工、模具组装、混凝土浇筑、养护、装修工序）
· 模具系统：定制钢模32套（含墙模、顶模、底模），模具体系偏差控制在±2mm
· 原材料储备：C30混凝土（抗渗等级P6）、HRB400E钢筋、AL6061-T6铝合金型材
· 质量检测设备：三维扫描仪（精度0.1mm）、混凝土强度回弹仪、钢筋位置测定仪
3.3 现场准备
· 场地硬化处理：采用200mm厚C25混凝土+钢筋网片，设置排水坡度2%
· 临时用电：设置4台500kVA变压器，采用TN-S接零保护系统，配备智能用电监控系统
· 测量控制网：建立二级导线控制网，设置12个永久性测量控制点，精度达到±3mm
· 安全防护：安装智能临边防护系统、塔吊防碰撞系统、现场环境监测系统
3.4 人员准备
· 特种作业人员：持证塔吊司机6人、信号工8人、焊工12人、起重工10人
· 技术工人：模块装配工40人、混凝土工25人、钢筋工30人（均经过模块化专项培训）
· 管理人员：BIM工程师3人、质量检查员6人、安全监督员4人（持证上岗率100%）
四、主要施工工序
4.1 模块工厂生产
4.1.1 模具组装
模具采用钢制定型模架，组装顺序为：底模→墙模→顶模→预埋件安装。模具连接采用螺栓紧固，接缝处粘贴5mm厚EPDM密封胶条。组装完成后使用全站仪进行三维校核，允许偏差：长±2mm，宽±1mm，对角线差≤3mm。
4.1.2 钢筋工程
· 钢筋加工采用自动化生产线，梁柱钢筋骨架在胎架上预制，精度控制±5mm
· 钢筋连接：直径≥20mm采用直螺纹连接（I级接头），直径<20mm采用绑扎搭接
· 预埋件安装：设置吊点预埋件（4个/模块）、连接预埋件（8个/模块），采用定位工装固定，位置偏差≤3mm
4.1.3 混凝土工程
· 配合比设计：C30混凝土，掺加粉煤灰（掺量20%）、聚羧酸减水剂（掺量1.2%）
· 浇筑工艺：采用布料机分层浇筑，每层厚度≤500mm，振捣采用附着式振动器（频率50Hz）
· 养护制度：蒸汽养护（升温速率≤15℃/h，恒温60℃，养护时间12h）+自然养护（≥7d）
· 强度要求：出厂强度≥设计强度85%，同条件养护试块每模块留置2组
4.1.4 模块装修
· 内墙面：15mm厚轻质隔墙板（隔声量≥40dB），专用粘结剂铺贴
· 地面：50mm厚C20细石混凝土+2mm厚聚氨酯防水层
· 机电安装：预埋PVC-U管线（直径≤50mm），设置管线转换接口，压力试验≥0.6MPa
4.2 模块运输
4.2.1 运输方案
· 运输时间：22:00-6:00（避开交通高峰），每趟运输配备2名 escorts
· 固定方式：采用4点刚性固定+柔性缓冲装置，模块与运输车之间设置50mm厚橡胶垫
· 运输监控：安装GPS定位系统、三轴加速度传感器（实时监测冲击加速度≤0.5g）
4.2.2 进场验收
模块到场后进行"三查三验"：查外观质量、查尺寸偏差、查预埋件位置；验出厂合格证、验混凝土强度报告、验装修质量检测报告。关键验收指标：
· 模块垂直度偏差≤H/1000（H为模块高度）
· 预埋件平面位置偏差≤5mm
· 混凝土表面平整度≤3mm/2m
4.3 模块现场装配
4.3.1 测量放线
采用BIM+全站仪进行三维定位，每层设置6个基准控制点，使用激光投线仪传递轴线。模块定位允许偏差：轴线位置±3mm，标高±5mm，垂直度±4mm。
4.3.2 基础连接
· 基础顶面设置型钢转换层（Q355B钢），预埋螺栓（M30，材质40Cr）
· 采用灌浆料（无收缩CGM-4型）灌注节点，抗压强度≥60MPa，膨胀率0.02%-0.1%
· 灌浆施工环境温度≥5℃，养护时间≥72h
4.3.3 模块吊装
· 吊装工艺："单机回转法"吊装，吊点设置在模块顶部四角（经受力验算）
· 吊装参数：主吊工作半径12m，起吊高度38m，额定荷载35t（安全系数1.2）
· 吊装顺序：先吊装角部模块→形成稳定单元→向中间扩展→校正固定
4.3.4 节点连接
· 竖向连接：采用"螺栓+焊接"复合连接，M24高强度螺栓（10.9级），扭矩系数0.11-0.15
· 水平连接：设置后浇混凝土叠合层（厚度120mm，C40微膨胀混凝土）
· 连接施工：每个节点由2名焊工对称施焊，采用CO₂气体保护焊，焊缝等级二级
4.3.5 防水施工
模块接缝处采用"三层设防"：
1. 内侧：遇水膨胀止水条（宽度30mm，膨胀倍率≥250%）
2. 中间：双组分聚氨酯密封胶（宽度15mm，延伸率≥300%）
3. 外侧：金属盖板（厚度2mm，不锈钢材质）
4.4 冬期施工措施
针对抚顺地区气候特点，制定专项冬期施工方案：
· 混凝土采用综合蓄热法养护，掺加早强防冻剂（掺量3%）
· 模块接缝处设置电伴热系统（功率20W/m），养护温度≥5℃
· 吊装作业风速限制：≤10.8m/s（6级风），低温（≤-10℃）时停止高空作业
· 工人防护：配备智能温控安全帽、加热马甲（工作环境温度≥-15℃）
五、质量保证措施
5.1 质量控制体系
建立"三检制+第三方检测"质量管控模式，设置12个质量控制点，关键工序实行"样板引路"制度。应用混凝土强度智能监测系统，实时传输养护数据。
5.2 模块生产质量控制
· 尺寸精度：采用工业机器人进行模块轮廓扫描，允许偏差：长±3mm，宽±2mm，高±2mm
· 混凝土质量：氯离子含量≤0.06%，碱含量≤3.0kg/m³，表面裂缝宽度≤0.2mm
· 预埋件：进行拉拔试验（每500个取1组，承载力≥设计值1.5倍）
5.3 模块安装质量控制
· 建立三维偏差分析模型，每层装配完成后进行扫描检测，累计偏差≤15mm
· 连接节点质量：螺栓终拧扭矩偏差±10%，焊缝无损检测合格率100%
· 防水施工：雨后或淋水试验（持续2h）无渗漏，每100个接缝抽查1组
5.4 验收标准执行
严格执行《混凝土模块化建筑技术标准》要求，分阶段验收：
· 模块出厂验收：32项主控项目，28项一般项目
· 现场装配验收：16项主控项目，12项一般项目
· 竣工验收：符合《建筑工程施工质量验收统一标准》GB50300要求
六、安全管理
6.1 安全防护体系
· 高空作业：设置智能安全防护平台（随模块同步提升），作业层满挂防坠网（网目密度≥2000目/㎡）
· 吊装安全：配备双吊点同步控制系统，设置吊装警戒区（半径20m），安装红外线防闯入装置
· 用电安全：采用智能配电箱（具备过载、漏电、短路保护），临时用电线路架空高度≥4m
6.2 专项安全措施
· 模块堆放：采用"井"字形堆放方式，堆放高度≤3层，层间设置100mm厚木垫块
· 防火管理：每层设置4个消防栓（保证2支水枪同时使用），易燃材料存放区配备智能灭火装置
· 应急准备：编制12项专项应急预案，每季度组织1次吊装事故应急演练，配备应急救援物资储备点
6.3 安全培训教育
· 特种作业人员持证上岗，实行"一人一档"管理
· 每日开展"三交三查"（交任务、交安全、交技术；查衣着、查三宝、查精神状态）
· 应用VR安全体验馆，重点培训高空坠落、物体打击等事故防范措施
七、环保措施
7.1 扬尘控制
· 场区主要道路硬化（200mm厚C25混凝土），设置洗车平台（含三级沉淀池）
· 裸土覆盖采用智能喷淋系统（湿度传感器控制，喷雾半径5m）
· 模块切割作业设置移动式除尘设备（粉尘收集率≥95%）
7.2 噪声控制
· 夜间施工噪声≤55dB，采用低噪声设备（昼间≤70dB）
· 运输车辆安装降噪 muffler，场区边界设置声屏障（高度3m，降噪量≥25dB）
· 高噪声作业时间限制：7:00-12:00，14:00-20:00
7.3 废弃物管理
· 建筑垃圾分类存放，设置6类回收箱（混凝土块、钢筋、木材、塑料、金属、危废）
· 模块边角料回收率≥90%，设置现场破碎站（处理能力5t/h）
· 生活污水经三级化粪池处理后排入市政管网，COD≤500mg/L
7.4 绿色施工创新
· 采用太阳能临时照明系统（年发电量≥12000kWh）
· 推广使用可降解模板隔离剂（植物基材料）
· 模块运输采用"共享物流"模式，空载率控制在15%以内
八、验收标准
8.1 模块单元验收
· 主控项目：混凝土强度（≥30MPa）、尺寸偏差（长±3mm）、预埋件位置（±5mm）
· 一般项目：表面平整度（≤3mm/2m）、接缝宽度（≤2mm）、装饰面完好率（100%）
8.2 连接节点验收
· 螺栓连接：终拧扭矩（设计值±10%）、丝扣外露（2-3扣）
· 焊接连接：焊缝高度（≥8mm）、咬边深度（≤0.5mm）、无损检测（Ⅰ级合格）
· 灌浆节点：抗压强度（≥60MPa）、饱满度（100%）
8.3 结构性能验收
· 垂直度：全高≤H/3000且≤30mm
· 标高偏差：每层±5mm，全高±30mm
· 侧向刚度：层间位移角≤1/550
8.4 功能验收
· 隔声性能：空气声隔声量≥50dB（分户墙）
· 保温性能：传热系数≤0.6W/(㎡·K)
· 防水性能：淋水试验2h无渗漏
本方案未尽事宜，应符合国家现行有关标准规范及抚顺市地方规定要求。施工过程中如遇设计变更或不可抗力因素，应及时组织专家论证并调整施工方案。
