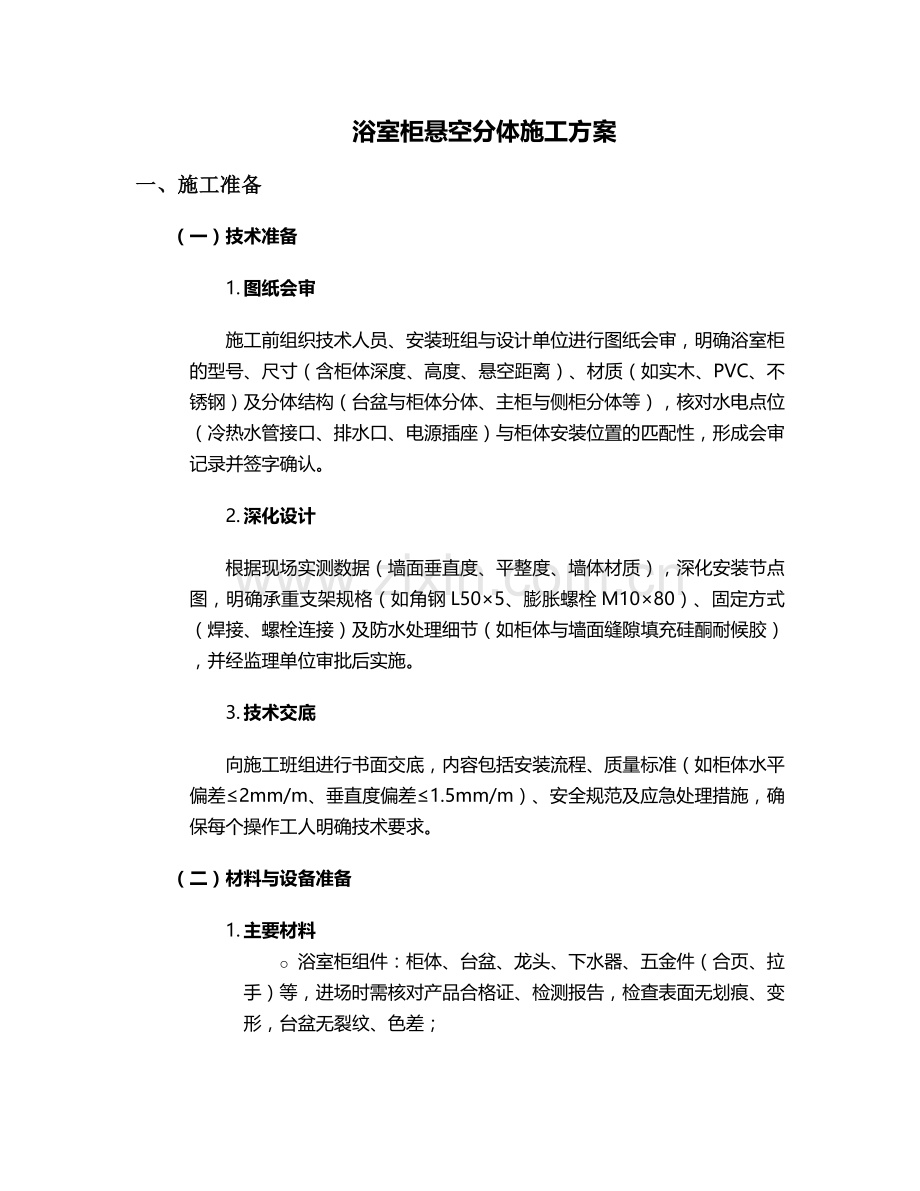

浴室柜悬空分体施工方案
一、施工准备
（一）技术准备
1. 图纸会审
施工前组织技术人员、安装班组与设计单位进行图纸会审，明确浴室柜的型号、尺寸（含柜体深度、高度、悬空距离）、材质（如实木、PVC、不锈钢）及分体结构（台盆与柜体分体、主柜与侧柜分体等），核对水电点位（冷热水管接口、排水口、电源插座）与柜体安装位置的匹配性，形成会审记录并签字确认。
2. 深化设计
根据现场实测数据（墙面垂直度、平整度、墙体材质），深化安装节点图，明确承重支架规格（如角钢L50×5、膨胀螺栓M10×80）、固定方式（焊接、螺栓连接）及防水处理细节（如柜体与墙面缝隙填充硅酮耐候胶），并经监理单位审批后实施。
3. 技术交底
向施工班组进行书面交底，内容包括安装流程、质量标准（如柜体水平偏差≤2mm/m、垂直度偏差≤1.5mm/m）、安全规范及应急处理措施，确保每个操作工人明确技术要求。
（二）材料与设备准备
1. 主要材料
o 浴室柜组件：柜体、台盆、龙头、下水器、五金件（合页、拉手）等，进场时需核对产品合格证、检测报告，检查表面无划痕、变形，台盆无裂纹、色差；
o 安装辅材：承重支架（角钢、槽钢或定制金属挂件）、膨胀螺栓、自攻螺丝、密封胶（中性硅酮防水胶）、防腐涂料（锌含量≥95%的冷喷锌）、防水卷材（聚氨酯或JS防水涂料，厚度≥1.5mm）；
o 辅料性能要求：膨胀螺栓抗拉承载力≥15kN，密封胶耐温范围-40℃~100℃、拉伸模量≤0.4MPa，防水卷材断裂伸长率≥300%。
2. 施工设备
o 测量工具：激光投线仪（精度±1mm/5m）、水平仪（分度值0.02mm/m）、卷尺（精度1mm）、直角尺、塞尺；
o 加工工具：电钻（配φ10mm冲击钻头）、角磨机（配切割片、砂轮片）、电焊机（直流弧焊机，电流调节范围50~200A）、螺丝刀、扳手（扭矩扳手精度±3%）；
o 安全设备：绝缘手套、护目镜、安全帽、防滑鞋、灭火器（ABC干粉灭火器，容量≥4kg）。
3. 材料存放
浴室柜组件存放于干燥通风的库房，离地≥30cm，避免阳光直射和潮湿环境；金属支架需进行防腐处理（涂刷防锈漆2道），存放时覆盖防雨布，防止锈蚀。
（三）现场准备
1. 场地清理
清除施工区域内的杂物、积水，平整地面并铺设防水垫层（如塑料布），避免材料运输时污染或损坏已施工的墙面、地面；
2. 基层处理
o 墙面处理：铲除墙面空鼓、起砂层，用1:3水泥砂浆修补凹陷处，平整度误差＞5mm时需做找平层，干燥后涂刷界面剂（如水泥基渗透结晶型防水涂料）；
o 墙体承重检测：对于轻质隔墙（如加气混凝土砌块墙），需采用钻孔取芯法检测墙体抗压强度≥3.5MPa，若强度不足，应增设混凝土构造柱（尺寸≥200×200mm，配筋4Φ12、箍筋Φ6@200）；
3. 水电复核
用红外检测仪定位水电管线走向，标记冷热水管接口高度（距完成地面800~1000mm）、排水口中心距墙面距离（常规320mm或400mm），确保与台盆下水位置对应，电源插座需设置在柜体侧面或下方，距台盆边缘≥300mm，避免溅水。
二、安装流程
（一）测量放线
1. 使用激光投线仪在墙面弹出柜体安装基准线：
o 水平线：根据设计标高（通常柜底距地面800~900mm）弹出，误差≤1mm；
o 垂直线：沿柜体两侧边缘弹出，确保与墙面垂直，偏差≤0.5mm/m；
o 辅助线：标记承重支架固定点位置，间距≤500mm（横向）、≤600mm（纵向），避开水电管线。
2. 对放线结果进行复核，采用直角尺检查阴阳角方正度，误差≤3mm，确认无误后张贴放线标识。
（二）承重支架安装
1. 支架加工
根据深化设计图切割角钢（长度误差±2mm），焊接成框架结构（如“L”型或“口”型支架），焊接处打磨平整，清除焊渣后涂刷2道防腐涂料（干膜厚度≥60μm），晾干时间≥4小时（25℃环境下）。
2. 钻孔固定
o 使用冲击钻在墙面标记点钻孔，孔径比膨胀螺栓直径大2mm（如M10螺栓配φ12钻头），孔深≥100mm，清理孔内灰尘；
o 安装膨胀螺栓：将螺栓套管敲入孔内，拧紧螺母至螺杆露出2~3丝，确保螺栓与墙体贴合紧密，单个螺栓抗拔力测试≥10kN（每50个螺栓随机抽检1个）。
3. 支架固定
将加工好的支架与膨胀螺栓连接，采用双螺母锁紧（螺母拧紧扭矩≥35N·m），支架水平度偏差≤1mm/m，垂直度偏差≤1.5mm/m，临时固定后用水平仪复核，无误后焊接加固（焊缝高度≥5mm，长度≥50mm）。
（三）柜体安装
1. 柜体预装
将柜体放置于支架上，调整位置使其与基准线对齐，用木楔临时固定，检查柜体对角线偏差≤3mm（柜体长度≤1.5m时），相邻柜体缝隙≤1mm，确认无误后标记柜体与支架的连接点。
2. 固定柜体
o 采用自攻螺丝（φ5×30mm）将柜体侧板与支架连接，螺丝间距≤300mm，每个连接点不少于2颗螺丝，螺丝沉入柜体表面1~2mm（避免破坏柜体结构）；
o 分体柜体（如主柜与侧柜）之间采用连接件（角码+螺栓）固定，确保连接牢固，缝隙用密封胶填充。
3. 水平与垂直度调整
使用水平仪和塞尺检查柜体安装精度，通过加减垫片（厚度0.5~2mm）调整水平度和垂直度，直至符合要求，垫片需进行防腐处理（涂刷防锈漆）。
（四）台盆与龙头安装
1. 台盆固定
o 分体台盆（台下盆或台上盆）安装前，在柜体台面预留开孔处粘贴美纹纸，避免切割时损伤台面；
o 台下盆：采用金属挂件（厚度≥3mm）或玻璃胶（中性硅酮胶，宽度≥5mm）与台面固定，挂件间距≤300mm，胶层需连续无断点，静置固化≥24小时；
o 台上盆：沿台盆边缘打胶（胶线宽度8~10mm），放置于台面开孔处，调整位置后压平，清除溢出胶料，24小时内禁止受力。
2. 龙头与下水安装
o 龙头安装：将龙头插入台盆开孔，底部用橡胶垫片密封，拧紧固定螺母（扭矩≥20N·m），冷热水管接口采用生料带密封（缠绕5~8圈），连接后进行压力测试（0.6MPa压力下保压30分钟，压降≤0.05MPa）；
o 下水器安装：台下盆下水器与台盆连接处用密封胶圈密封，拧紧锁母，与排水管采用柔性连接（伸缩节长度≥50mm），确保排水坡度≥2%。
（五）防水与密封处理
1. 墙面防水
o 在柜体与墙面接触部位涂刷防水涂料，涂刷范围超出柜体边缘100mm，厚度≥1.5mm，分2遍施工（第一遍干燥≥4小时后涂第二遍），实干后进行闭水试验（蓄水高度50mm，持续24小时无渗漏）；
o 柜体背部粘贴防水卷材，卷材与墙面用密封胶满粘，搭接宽度≥100mm，转角处做圆弧处理（半径≥50mm）。
2. 缝隙密封
o 柜体与墙面、台面与柜体之间的缝隙，采用中性硅酮耐候胶填充，胶缝宽度8~12mm，深度5~8mm（采用泡沫棒打底），胶面平滑连续，无气泡、断缝；
o 五金件（如合页、拉手）安装后，在螺丝孔处点涂密封胶，防止水汽渗入。
（六）五金件与调试
1. 五金件安装
o 合页：安装位置距柜体上下边缘150mm，中间合页间距≤500mm，确保柜门开启灵活（开启角度90°时无卡顿），关闭后与柜体贴合紧密（缝隙≤0.5mm）；
o 拉手：水平安装时距柜门上下边缘距离相等，垂直安装时距柜门左右边缘相等，螺丝拧紧后无松动。
2. 功能调试
o 柜门调试：调整合页螺丝，使柜门与柜体平行，开关顺畅，无异响；
o 给排水调试：打开龙头测试冷热水混合效果，排水口排水通畅（满盆水排放时间≤30秒），关闭龙头后无滴漏（10分钟内水滴≤3滴）；
o 柜体稳定性测试：在柜体顶部均匀施加50kg荷载（持续1小时），柜体无明显变形（挠度≤2mm），支架无松动。
三、质量控制
（一）主控项目
1. 承重性能
o 支架安装完成后，进行1.5倍设计荷载（通常设计荷载≥150kg）静载试验，持续1小时，支架无塑性变形，膨胀螺栓无松动；
o 柜体安装后，进行冲击荷载测试（10kg沙袋从300mm高度自由落下冲击柜体台面中心），台面无裂纹，柜体连接件无损坏。
2. 防水性能
o 台盆与台面接缝处进行24小时闭水试验，水位距溢水口10mm，无渗漏；
o 墙面防水涂层附着力测试≥1.5MPa（划格法测试，格距1mm，无脱落）。
3. 安装精度
o 柜体水平度：用水平仪测量，偏差≤2mm/m；
o 垂直度：用靠尺测量，偏差≤1.5mm/m；
o 台盆面平整度：偏差≤1mm/m，接缝高低差≤0.5mm。
（二）一般项目
1. 外观质量
o 柜体表面平整，无划痕、鼓泡、色差，五金件镀层均匀（厚度≥8μm），无锈蚀；
o 胶缝光滑平直，宽度均匀（误差±1mm），无气泡、凹陷。
2. 功能性能
o 龙头出水流畅，水温调节灵敏（温度偏差≤2℃）；
o 柜门开启角度≥90°，关闭后与柜体缝隙均匀（偏差≤0.5mm）。
3. 资料验收
o 施工记录：包括放线记录、支架焊接检测报告、防水试验记录等；
o 材料证明：主要材料（柜体、支架、密封胶）的合格证、检测报告齐全，复印件加盖厂家公章。
四、安全措施
（一）施工安全
1. 高空作业防护
o 安装高度超过2m时，搭设脚手架（宽度≥0.8m，步距≤1.8m）或使用登高梯（防滑脚垫，梯脚与地面夹角60°~75°），作业人员系挂安全带（安全带固定点承重≥15kN）；
o 禁止在脚手架上堆放材料（荷载≤2kN/m²），工具用工具包携带，严禁抛掷。
2. 用电安全
o 施工用电采用三级配电两级保护（总配电箱、分配电箱、开关箱），开关箱安装漏电保护器（动作电流≤30mA，动作时间≤0.1s）；
o 电动工具（电钻、角磨机）使用前检查绝缘电阻≥2MΩ，电缆无破损，操作人员佩戴绝缘手套。
3. 防火防爆
o 焊接作业时，设置接火斗（铺满防火棉），作业点5m范围内无易燃物，配备灭火器（距离作业点≤3m）；
o 密封胶、防腐涂料等易燃材料单独存放，远离火源（距离≥10m），使用时保持通风良好。
（二）产品保护
1. 材料保护
o 柜体、台盆进场后用珍珠棉包裹，存放于垫木上（避免直接接触地面），禁止堆叠（高度≤1.2m）；
o 金属支架存放时防止碰撞变形，安装前检查平整度（偏差≤2mm/m）。
2. 成品保护
o 安装完成后，柜体表面粘贴保护膜（PE保护膜，厚度≥0.05mm），台盆用硬纸板覆盖，避免交叉作业污染或损坏；
o 禁止在柜体上踩踏、放置重物（施工期间临时放置时需铺垫木板）。
五、验收标准与流程
（一）验收标准
项目
允许偏差
检查方法
柜体水平度
≤2mm/m
水平仪、塞尺
柜体垂直度
≤1.5mm/m
靠尺、塞尺
台面平整度
≤1mm/m
2m靠尺、塞尺
接缝高低差
≤0.5mm
塞尺
胶缝宽度
±1mm
卡尺
龙头滴漏
≤3滴/10分钟
观察法
排水时间
≤30秒/满盆水
秒表计时
（二）验收流程
1. 自检：施工班组完成安装后，对照质量标准进行全项自检，填写《施工自检记录表》；
2. 专检：质检员对自检合格项目进行抽查（抽查比例≥30%），重点检查承重性能、防水性能及安装精度；
3. 竣工验收：建设单位、监理单位、施工单位共同进行验收，核查资料完整性，现场测试功能性能，签署《竣工验收记录》，验收合格后方可交付使用。
六、成品维护与保修
（一）维护要求
1. 日常维护
o 安装完成后7天内，避免柜体承受荷载（≤50kg），胶缝未固化前禁止接触水；
o 交付使用后，指导用户定期清洁柜体（用中性清洁剂，避免酸性或碱性物质），检查五金件松紧度（每3个月一次）。
2. 保修范围
o 非人为损坏情况下，柜体结构保修5年，五金件保修2年，防水工程保修5年；
o 建立保修档案，记录用户信息、安装日期、维修记录等，提供24小时响应服务。
本方案通过系统化的施工准备、标准化的安装流程、严格的质量控制和全面的安全措施，确保浴室柜悬空分体安装的稳定性、防水性和美观性，满足现代卫浴空间的使用需求。施工过程中需严格执行各环节验收标准，确保每道工序质量可控，最终实现安全可靠、经久耐用的安装效果。
