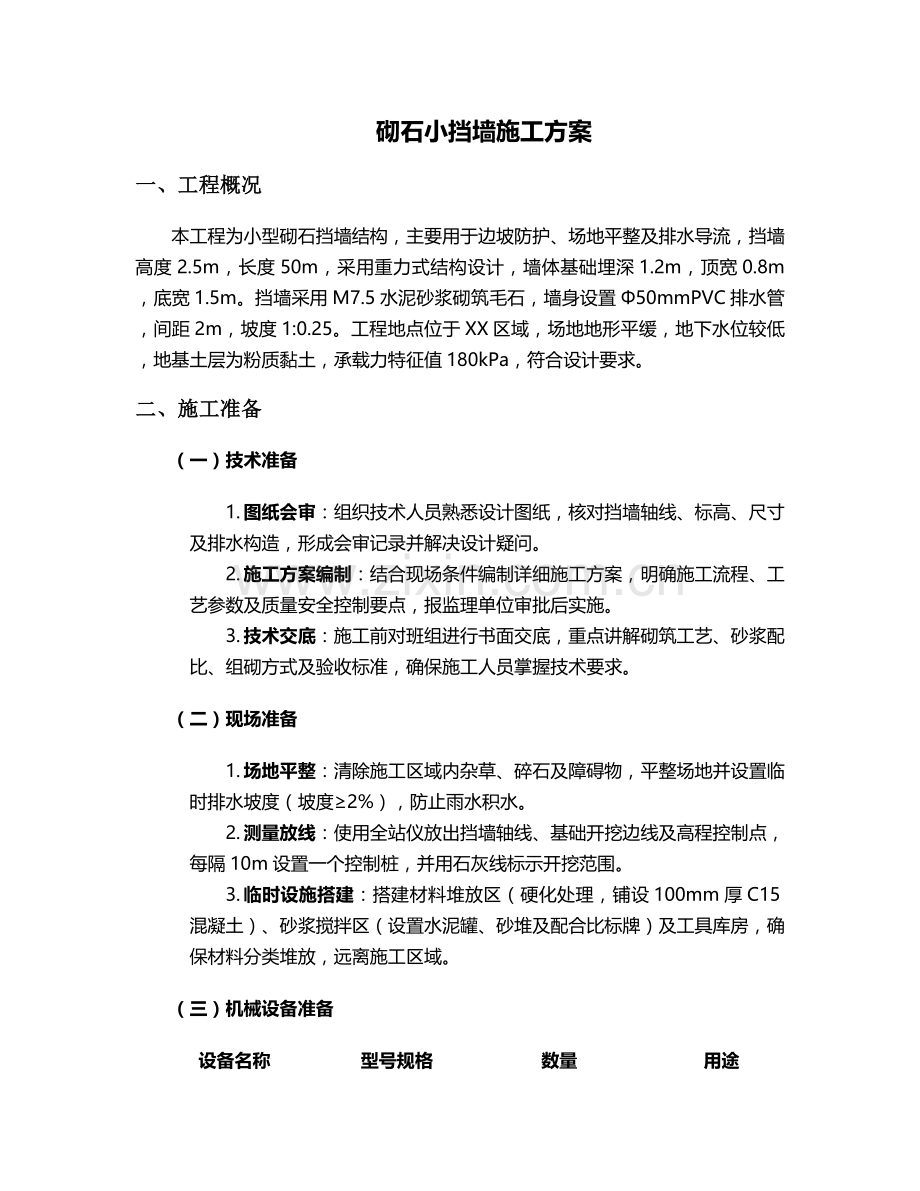

砌石小挡墙施工方案
一、工程概况
本工程为小型砌石挡墙结构，主要用于边坡防护、场地平整及排水导流，挡墙高度2.5m，长度50m，采用重力式结构设计，墙体基础埋深1.2m，顶宽0.8m，底宽1.5m。挡墙采用M7.5水泥砂浆砌筑毛石，墙身设置Φ50mmPVC排水管，间距2m，坡度1:0.25。工程地点位于XX区域，场地地形平缓，地下水位较低，地基土层为粉质黏土，承载力特征值180kPa，符合设计要求。
二、施工准备
（一）技术准备
1. 图纸会审：组织技术人员熟悉设计图纸，核对挡墙轴线、标高、尺寸及排水构造，形成会审记录并解决设计疑问。
2. 施工方案编制：结合现场条件编制详细施工方案，明确施工流程、工艺参数及质量安全控制要点，报监理单位审批后实施。
3. 技术交底：施工前对班组进行书面交底，重点讲解砌筑工艺、砂浆配比、组砌方式及验收标准，确保施工人员掌握技术要求。
（二）现场准备
1. 场地平整：清除施工区域内杂草、碎石及障碍物，平整场地并设置临时排水坡度（坡度≥2%），防止雨水积水。
2. 测量放线：使用全站仪放出挡墙轴线、基础开挖边线及高程控制点，每隔10m设置一个控制桩，并用石灰线标示开挖范围。
3. 临时设施搭建：搭建材料堆放区（硬化处理，铺设100mm厚C15混凝土）、砂浆搅拌区（设置水泥罐、砂堆及配合比标牌）及工具库房，确保材料分类堆放，远离施工区域。
（三）机械设备准备
设备名称
型号规格
数量
用途

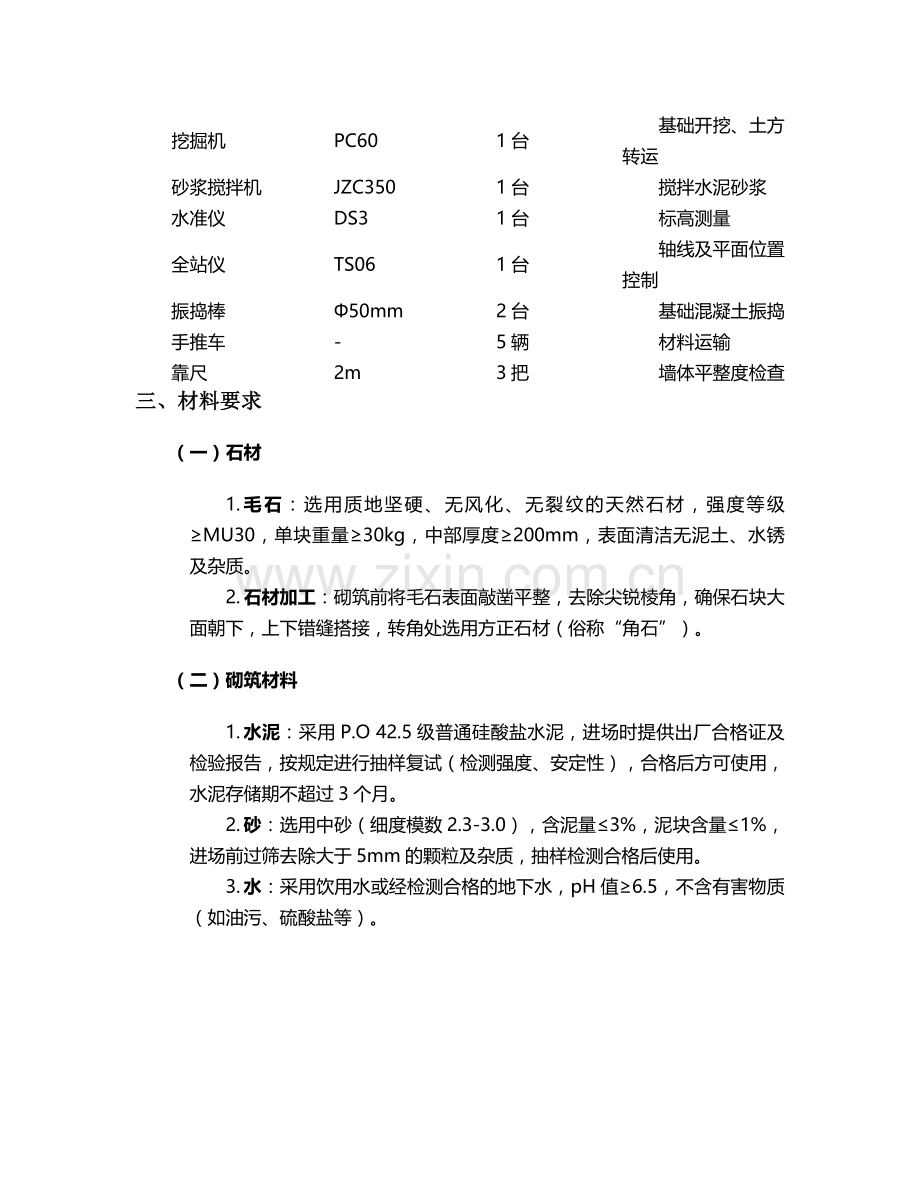

挖掘机
PC60
1台
基础开挖、土方转运
砂浆搅拌机
JZC350
1台
搅拌水泥砂浆
水准仪
DS3
1台
标高测量
全站仪
TS06
1台
轴线及平面位置控制
振捣棒
Φ50mm
2台
基础混凝土振捣
手推车
-
5辆
材料运输
靠尺
2m
3把
墙体平整度检查
三、材料要求
（一）石材
1. 毛石：选用质地坚硬、无风化、无裂纹的天然石材，强度等级≥MU30，单块重量≥30kg，中部厚度≥200mm，表面清洁无泥土、水锈及杂质。
2. 石材加工：砌筑前将毛石表面敲凿平整，去除尖锐棱角，确保石块大面朝下，上下错缝搭接，转角处选用方正石材（俗称“角石”）。
（二）砌筑材料
1. 水泥：采用P.O 42.5级普通硅酸盐水泥，进场时提供出厂合格证及检验报告，按规定进行抽样复试（检测强度、安定性），合格后方可使用，水泥存储期不超过3个月。
2. 砂：选用中砂（细度模数2.3-3.0），含泥量≤3%，泥块含量≤1%，进场前过筛去除大于5mm的颗粒及杂质，抽样检测合格后使用。
3. 水：采用饮用水或经检测合格的地下水，pH值≥6.5，不含有害物质（如油污、硫酸盐等）。
（三）砂浆配合比
M7.5水泥砂浆配合比为水泥:砂:水=1:5.2:0.7（重量比），施工时根据砂含水率调整用水量，确保砂浆稠度控制在50-70mm（用稠度仪检测），每盘砂浆搅拌时间≥2min，随拌随用，初凝前使用完毕（常温下3h内，高温天气2h内）。
四、施工工艺
（一）基础开挖
1. 开挖方式：采用挖掘机开挖，人工配合清理基底，开挖深度按设计要求控制为1.2m，宽度比基础设计尺寸宽出0.5m（两侧各0.25m），作为操作面。
2. 基底处理：开挖至设计标高后，用蛙式打夯机夯实基底土（夯击3-4遍，压实系数≥0.93），若发现软弱土层，需换填300mm厚级配砂石并分层夯实。
3. 地基验槽：邀请勘察、设计、监理单位进行验槽，检查基底土质、标高及尺寸，验收合格后填写验槽记录，方可进入下道工序。
（二）基础施工
1. 垫层浇筑：在基底浇筑100mm厚C15混凝土垫层，采用平板振捣器振捣密实，表面收光抹平，垫层两侧超出基础边缘100mm，养护时间≥7d。
2. 基础砌筑：
o 放线：在垫层上弹出基础轴线及边线，按“丁顺交错”方式砌筑，第一层石块选用大而平整的毛石，坐浆饱满，石块间缝隙用小石块填塞。
o 灰缝控制：水平灰缝厚度20-30mm，垂直灰缝宽度20-40mm，砂浆饱满度≥80%，严禁出现通缝、瞎缝。
o 沉降缝设置：沿挡墙长度方向每隔15m设置一道沉降缝，缝宽20mm，缝内填塞沥青麻筋，深度贯穿基础及墙身。
（三）墙身砌筑
1. 分层砌筑：墙身按300-500mm高度分层砌筑，每层先砌“角石”，再砌“面石”，最后填砌“腹石”，角石与面石选用尺寸较大、方正的石材，确保墙体稳定性。
2. 组砌方式：采用“一丁一顺”或“梅花丁”砌筑法，石块上下错缝搭接，搭接长度≥100mm，不得有上下贯通的竖向通缝，转角处石块交错搭接。
3. 排水构造施工：
o 排水管安装：在墙身高度1/3及2/3处设置两道水平排水管，采用Φ50mmPVC管，管长伸出墙外100mm，管端包裹土工布（防止泥土堵塞），安装时保持1%坡度（坡向墙外）。
o 反滤层设置：排水管进口处设置反滤层，采用级配砂石（粒径5-20mm），厚度300mm，防止土体流失。
4. 勾缝处理：墙身砌筑完成后进行勾缝，采用1:1.5水泥砂浆（细砂），勾凸缝（缝宽20mm，深10mm），勾缝前清理灰缝内杂物，洒水湿润，确保砂浆与石面粘结牢固。
（四）养护
1. 砂浆养护：砌筑完成后12h内覆盖土工布洒水养护，保持表面湿润，养护时间≥7d，高温天气增加洒水次数（每天≥3次），冬季采取覆盖保温措施，防止受冻。
2. 成品保护：养护期间禁止在墙身堆放材料或碰撞墙体，严禁在墙背土方回填前拆除临时支撑。
（五）土方回填
1. 回填时机：墙身砌筑完成且砂浆强度达到设计强度75%后进行回填，回填土选用粉质黏土，含水率控制在18%-22%（手握成团，落地散开）。
2. 回填工艺：分层回填，每层厚度≤300mm，采用蛙式打夯机夯实（夯击3-4遍），压实系数≥0.90，回填至墙顶以下300mm时停止，预留排水坡度。
五、质量控制
（一）原材料控制
1. 材料进场检验：水泥、砂、石材进场时需提供质量证明文件，按规定批次抽样复试（水泥每200t为一批，砂每400m³为一批，石材每500m³为一批），不合格材料严禁使用。
2. 砂浆质量控制：每台班制作3组砂浆试块（70.7mm×70.7mm×70.7mm），标准养护28d后检测抗压强度，确保满足设计要求（≥7.5MPa）。
（二）施工过程控制
1. 测量监控：每层砌筑前复核轴线及标高，确保挡墙坡度、垂直度偏差符合要求（轴线偏差≤15mm，墙面垂直度≤20mm/2m）。
2. 砌筑质量检查：
o 灰缝：用百格网检查砂浆饱满度，每20m检查3处，合格率≥85%。
o 组砌：检查石块搭接长度及错缝情况，严禁出现“三顺一丁”或通缝，转角处石块搭接长度≥150mm。
3. 排水系统检查：排水管安装后检查坡度、间距及反滤层设置，确保排水通畅，无堵塞。
（三）常见质量问题及处理
质量问题
产生原因
处理措施
砂浆强度不足
配合比不准确、搅拌时间不够
严格控制材料计量，延长搅拌时间至3min，不合格砂浆作废，重新拌制。
墙面平整度差
石材规格不一、未挂线砌筑
砌筑前挑选石材，设置皮数杆及挂线，每层用靠尺检查平整度，偏差超限时返工。
排水堵塞
反滤层未设置或土工布破损
清理排水管内杂物，重新铺设级配砂石反滤层，更换破损土工布。
六、安全措施
（一）施工人员安全
1. 个人防护：施工人员必须佩戴安全帽、安全带（高处作业时）、防护手套及反光背心，严禁赤脚或穿拖鞋作业。
2. 岗前培训：对所有施工人员进行安全教育培训，考核合格后方可上岗，特种作业人员（如挖掘机司机）需持有效证件。
（二）施工机械安全
1. 设备检查：机械设备使用前检查制动、传动及防护装置，确保性能完好，搅拌机、振捣棒等设备接地电阻≤4Ω。
2. 作业半径控制：挖掘机作业时，旋转半径内严禁站人，设置警示标志，由专人指挥机械操作。
（三）高处作业安全
1. 脚手架搭设：挡墙高度超过1.5m时搭设双排脚手架，立杆间距≤1.5m，横杆间距≤1.2m，脚手板满铺并固定，外侧设置1.2m高防护栏杆。
2. 临边防护：基础开挖后在坑边设置1.2m高防护栏杆（刷红白警示漆），立杆间距≤2m，底部设置200mm高挡脚板，严禁向坑内抛掷物料。
（四）消防安全
1. 防火措施：施工现场配备2组灭火器（每组2个，4kg干粉灭火器），水泥罐、配电箱附近设置禁火标志，严禁吸烟及使用明火。
2. 临时用电：采用TN-S接零保护系统，配电箱安装漏电保护器（动作电流≤30mA，动作时间≤0.1s），电线架空敷设（高度≥2.5m），严禁私拉乱接。
七、验收标准
（一）基础验收
1. 基底标高：允许偏差±50mm（用水准仪检查，每20m测1点）。
2. 基础尺寸：宽度允许偏差±100mm，厚度允许偏差±50mm（用钢尺检查，每20m测3点）。
3. 地基承载力：经触探或载荷试验检测，承载力≥180kPa，满足设计要求。
（二）墙身验收
1. 轴线位移：允许偏差≤15mm（用全站仪检查，每20m测1点）。
2. 墙面垂直度：允许偏差≤20mm/2m（用靠尺检查，每20m测3点）。
3. 表面平整度：允许偏差≤30mm（用2m靠尺及塞尺检查，每20m测3点）。
4. 砂浆强度：试块抗压强度平均值≥7.5MPa，最小值≥0.75×7.5MPa=5.6MPa。
（三）排水系统验收
1. 排水管间距：允许偏差±100mm（用钢尺检查，每20m测3点）。
2. 反滤层厚度：允许偏差±50mm（用钢尺检查，每20m测3点），颗粒级配符合设计要求。
（四）外观质量
1. 墙面：表面平整，勾缝密实，无裂缝、空鼓及缺棱掉角，组砌方式正确，上下错缝搭接良好。
2. 沉降缝：缝宽均匀，填塞饱满，无渗漏，位置偏差≤20mm（用钢尺检查，每缝测1点）。
八、施工进度计划
施工阶段
工期（天）
主要工作内容
施工准备
3
场地平整、测量放线、材料进场
基础开挖
2
基坑开挖、基底处理、验槽
基础施工
5
垫层浇筑、基础砌筑、养护
墙身砌筑
10
分层砌筑、勾缝、排水管安装
土方回填
3
分层回填、夯实、表面修整
验收
2
资料整理、现场验收
总工期：25天

九、成品保护
1. 禁止碰撞：施工完成后在挡墙两侧设置警示标志，严禁车辆或机械碰撞墙体，墙背禁止堆载重物。
2. 排水维护：定期清理排水管及反滤层，确保排水通畅，雨季前检查挡墙稳定性，发现裂缝或沉降及时处理。
3. 养护管理：砂浆未达到设计强度前，禁止在墙身进行后续施工，养护期间保持表面湿润，防止干裂。
本方案根据工程实际情况编制，施工过程中需严格执行设计要求及规范标准，加强质量安全管理，确保工程顺利完成。
