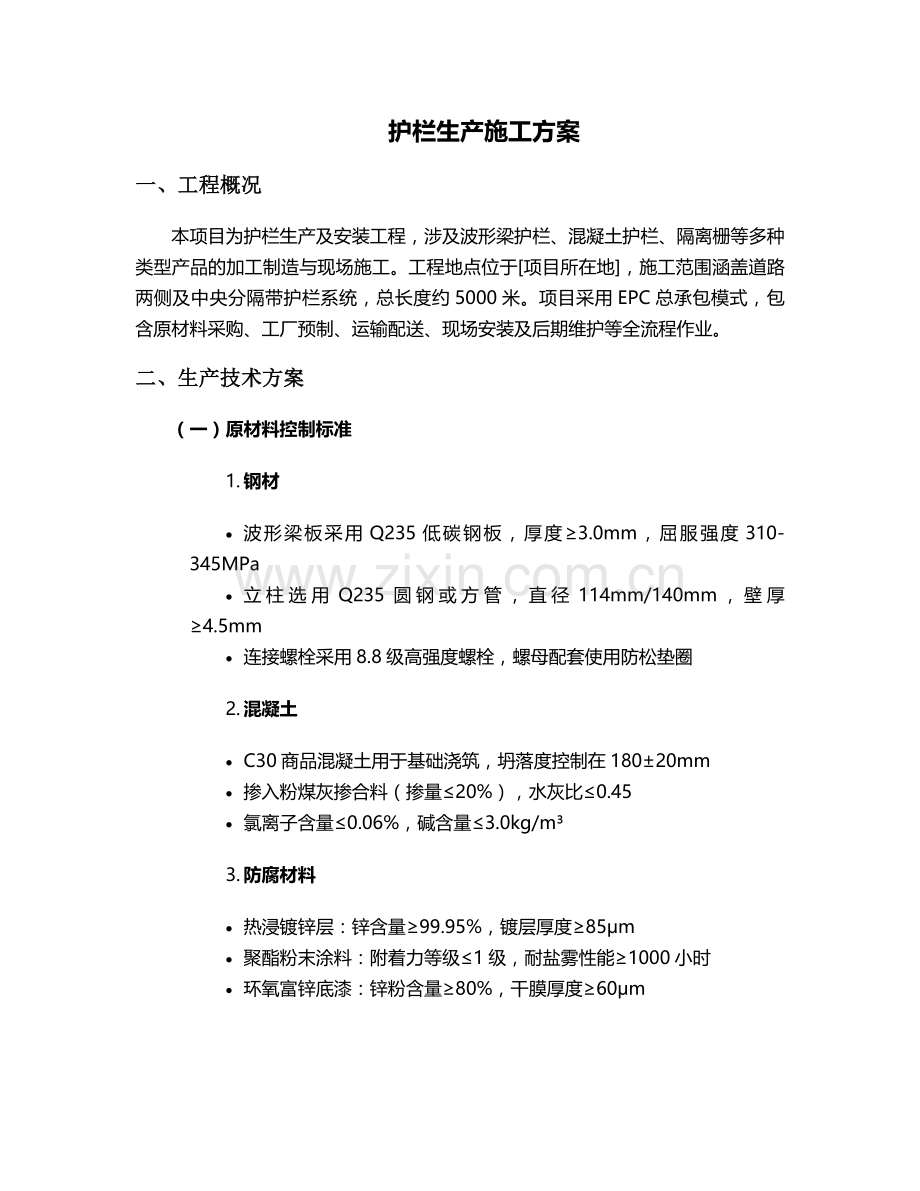

护栏生产施工方案
一、工程概况
本项目为护栏生产及安装工程，涉及波形梁护栏、混凝土护栏、隔离栅等多种类型产品的加工制造与现场施工。工程地点位于[项目所在地]，施工范围涵盖道路两侧及中央分隔带护栏系统，总长度约5000米。项目采用EPC总承包模式，包含原材料采购、工厂预制、运输配送、现场安装及后期维护等全流程作业。
二、生产技术方案
（一）原材料控制标准
1. 钢材
· 波形梁板采用Q235低碳钢板，厚度≥3.0mm，屈服强度310-345MPa
· 立柱选用Q235圆钢或方管，直径114mm/140mm，壁厚≥4.5mm
· 连接螺栓采用8.8级高强度螺栓，螺母配套使用防松垫圈
2. 混凝土
· C30商品混凝土用于基础浇筑，坍落度控制在180±20mm
· 掺入粉煤灰掺合料（掺量≤20%），水灰比≤0.45
· 氯离子含量≤0.06%，碱含量≤3.0kg/m³
3. 防腐材料
· 热浸镀锌层：锌含量≥99.95%，镀层厚度≥85μm
· 聚酯粉末涂料：附着力等级≤1级，耐盐雾性能≥1000小时
· 环氧富锌底漆：锌粉含量≥80%，干膜厚度≥60μm

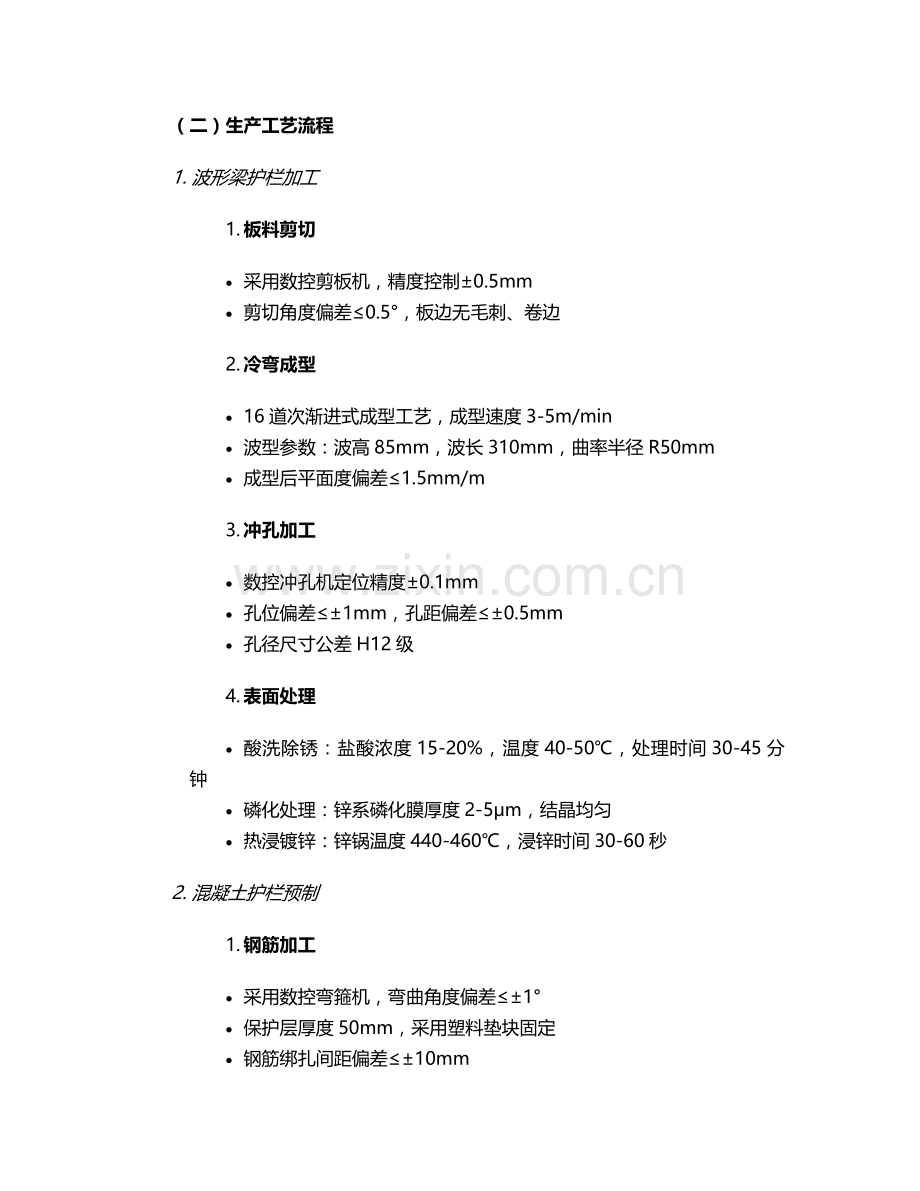

（二）生产工艺流程
1. 波形梁护栏加工
1. 板料剪切
· 采用数控剪板机，精度控制±0.5mm
· 剪切角度偏差≤0.5°，板边无毛刺、卷边
2. 冷弯成型
· 16道次渐进式成型工艺，成型速度3-5m/min
· 波型参数：波高85mm，波长310mm，曲率半径R50mm
· 成型后平面度偏差≤1.5mm/m
3. 冲孔加工
· 数控冲孔机定位精度±0.1mm
· 孔位偏差≤±1mm，孔距偏差≤±0.5mm
· 孔径尺寸公差H12级
4. 表面处理
· 酸洗除锈：盐酸浓度15-20%，温度40-50℃，处理时间30-45分钟
· 磷化处理：锌系磷化膜厚度2-5μm，结晶均匀
· 热浸镀锌：锌锅温度440-460℃，浸锌时间30-60秒
2. 混凝土护栏预制
1. 钢筋加工
· 采用数控弯箍机，弯曲角度偏差≤±1°
· 保护层厚度50mm，采用塑料垫块固定
· 钢筋绑扎间距偏差≤±10mm
2. 模板工程
· 定制钢模板，面板厚度≥6mm，刚度满足L/400要求
· 模板接缝处粘贴5mm厚EPDM密封条
· 脱模剂选用水性脱模剂，涂刷均匀无漏涂
3. 浇筑振捣
· 分层浇筑高度≤300mm，采用插入式振捣棒（φ50mm）
· 振捣时间15-30秒/点，直至混凝土表面泛浆无气泡
· 初凝前进行二次振捣，消除表面裂纹
4. 养护工艺
· 蒸汽养护：静停2小时→升温（≤15℃/h）→恒温（60±5℃，6小时）→降温（≤20℃/h）
· 洒水养护：保持表面湿润≥7天，强度达75%后方可脱模
（三）质量检验标准
1. 尺寸偏差控制
· 波形梁板：长度±5mm，宽度±2mm，厚度±0.15mm
· 立柱：直线度≤1.5mm/m，垂直度≤1°
· 混凝土护栏：截面尺寸±5mm，长度±10mm
2. 力学性能检测
· 拉伸试验：屈服强度、抗拉强度、伸长率符合GB/T 700要求
· 弯曲试验：180°冷弯无裂纹
· 冲击试验：-40℃低温冲击功≥27J
3. 防腐性能测试
· 附着力测试：划格法测试≥5B级
· 盐雾试验：中性盐雾1000小时无红锈
· 涂层硬度：铅笔硬度≥2H
三、施工组织设计
（一）施工总体部署
1. 施工分区
· A区（K0+000-K2+000）：中央分隔带混凝土护栏
· B区（K2+000-K3+500）：路侧波形梁护栏
· C区（K3+500-K5+000）：桥梁段护栏及隔离栅
2. 施工顺序
· 工厂生产：波形梁护栏（第1-20天）→混凝土护栏（第5-30天）→附属构件（第15-35天）
· 现场施工：测量放线（第21-25天）→基础施工（第26-45天）→立柱安装（第36-55天）→护栏安装（第46-65天）→收尾验收（第66-70天）
3. 资源配置
· 管理人员：项目经理1人，技术负责人1人，施工员3人，质检员2人，安全员2人
· 作业人员：钢结构班组20人，混凝土班组15人，安装班组25人，运输班组8人
· 主要设备：数控加工设备8台，吊装设备3台，运输车辆12台，测量仪器5套
（二）现场施工方案
1. 测量放线
1. 控制网建立
· 采用全站仪按二级导线精度建立平面控制网
· 高程控制采用四等水准测量，闭合差≤±20√L mm
· 每500m设置一个永久控制点，采用混凝土加固保护
2. 放样作业
· 直线段每10m一个桩位，曲线段每5m一个桩位
· 立柱位置偏差≤±20mm，高程偏差≤±15mm
· 采用极坐标法放样，使用2mm精度全站仪
3. 基坑标识
· 采用白灰撒出基坑轮廓线，尺寸比设计大200mm
· 打入木桩标记中心点，桩顶钉铁钉标识精确位置
· 绘制放样记录表，包含桩号、坐标、高程等信息
2. 基础施工
1. 基坑开挖
· 采用液压挖掘机配合人工开挖，深度偏差+100mm/-50mm
· 坑底尺寸≥设计尺寸200mm（每边），边坡坡度1:0.5
· 岩石地段采用风动凿岩机破碎，禁止爆破施工
2. 基底处理
· 素土夯实：压实度≥90%，采用20t振动压路机
· 换填处理：软弱地基换填300mm厚级配碎石
· 排水措施：设置集水坑（深500mm），配备潜水泵排水
3. 钢筋绑扎
· 基础钢筋保护层厚度50mm，采用C30混凝土垫块
· 绑扎间距偏差≤±10mm，交叉点全部绑扎
· 预埋件位置偏差≤±10mm，采用双螺母固定
4. 混凝土浇筑
· 采用溜槽下料，自由落差≤2m
· 插入式振捣棒振捣，移动间距≤300mm
· 浇筑完成后12小时内覆盖保湿，养护期≥7天
3. 立柱安装
1. 打入法施工
· 采用液压打桩机，锤重1.5-2.5t，落距30-50cm
· 立柱垂直度偏差≤1.5%，顶面高程偏差≤±20mm
· 遇到地下障碍时，采用钻孔法施工，孔径比立柱大50mm
2. 法兰连接
· 法兰盘与基础预埋件采用4-M20螺栓连接
· 螺栓拧紧扭矩400-450N·m，采用扭矩扳手检测
· 法兰间隙采用调平钢板找平，间隙≤3mm
3. 立柱校正
· 采用全站仪进行三维定位校正
· 平面位置偏差≤±5mm，垂直度偏差≤0.5°
· 临时固定采用三角支撑，混凝土强度达75%后方可拆除
4. 护栏安装
1. 波形梁安装
· 采用分段安装法，每段长度100m
· 梁板搭接方向与行车方向一致，搭接长度100mm
· 连接螺栓初拧扭矩50-60N·m，终拧扭矩100-120N·m
2. 防阻块安装
· 防阻块与立柱、梁板连接牢固，不得松动
· 安装角度与梁板保持一致，偏差≤1°
· 采用双螺母防松，拧紧后外露丝扣2-3扣
3. 端头处理
· 路侧护栏端头采用圆头式或地锚式处理
· 端头与标准段过渡平滑，高度差≤5mm
· 端头混凝土基础尺寸1.5m×1.5m×1.0m
四、质量保证措施
（一）质量控制体系
1. 三级检验制度
· 班组自检：每道工序完成后由班组长组织检验
· 项目部检验：专职质检员进行过程抽检（频率≥30%）
· 监理验收：关键工序报请监理工程师验收
2. 质量控制点
· 原材料进场：每批次钢材、涂料需提供出厂合格证及检测报告
· 焊接质量：无损检测（UT/MT）比例≥10%
· 涂层性能：每2000m²测试附着力、厚度、耐冲击性能
3. 质量记录
· 建立产品追溯系统，每个构件设置唯一二维码标识
· 保存完整的生产记录、检验报告、施工日志
· 质量文件保存期限≥5年
（二）常见质量问题防治
1. 波形梁变形
· 预防措施：冷弯成型时控制进给速度，设置反变形装置
· 处理方法：采用专用校形模具进行热校正（温度600-800℃）
2. 混凝土裂缝
· 预防措施：控制水灰比，优化骨料级配，加强养护
· 处理方法：宽度＜0.2mm裂缝采用环氧树脂灌注，＞0.2mm裂缝返工处理
3. 涂层剥落
· 预防措施：严格控制磷化处理工艺参数，确保表面清洁度
· 处理方法：局部剥落面积＜5%时采用修补涂料修复，＞5%时重新喷涂
五、安全生产管理
（一）安全防护措施
1. 工厂安全
· 车间设置防爆墙分隔焊接区与涂装区，防火等级≥2小时
· 机械设备设置安全防护装置，急停按钮响应时间＜0.5秒
· 粉尘浓度控制：焊接烟尘＜4mg/m³，粉尘＜8mg/m³
2. 现场安全
· 施工区域设置硬质围挡（高度≥1.8m），夜间警示灯间距≤50m
· 高空作业（＞2m）设置安全网，作业人员佩戴双钩安全带
· 临时用电采用TN-S系统，配电箱配备漏电保护器（动作电流≤30mA）
3. 运输安全
· 超限运输车辆设置警示标志，配备押运人员
· 构件绑扎采用专用吊具，绑扎点设置防割保护
· 运输车速控制：市区≤30km/h，公路≤60km/h
（二）安全管理规定
1. 安全教育培训
· 三级安全教育：公司级（16学时）、项目级（12学时）、班组级（8学时）
· 特种作业人员持证上岗，证书复审周期≤3年
· 每月组织安全技术交底，留存书面记录
2. 隐患排查
· 每日班前安全检查，每周专项检查，每月综合检查
· 建立隐患整改台账，整改率要求100%
· 重大隐患实行挂牌督办，整改期间暂停相关作业
3. 应急管理
· 编制生产安全事故应急预案，每半年组织一次演练
· 配备应急物资：急救箱、灭火器、应急照明等
· 设立24小时应急值班电话，响应时间≤30分钟
六、施工进度计划
（一）进度控制方法
1. 计划体系
· 总进度计划：采用Project软件编制，关键线路明确
· 月进度计划：每月25日前编制下月计划，明确工程量及资源配置
· 周作业计划：每周五编制下周计划，细化到每日作业内容
2. 进度保障
· 原材料储备量≥15天用量，设置备用供应商
· 关键设备配备备用机组，保障连续生产
· 采用BIM技术进行进度模拟，提前发现关键线路风险
3. 进度考核
· 实行周考核、月评比制度，进度完成率与绩效挂钩
· 延误处理：延误≤3天采取赶工措施，＞3天调整总进度计划
· 设立进度奖励基金，对超额完成任务的班组给予奖励
（二）进度计划横道图
工作内容
第1-10天
第11-20天
第21-30天
第31-40天
第41-50天
第51-60天
第61-70天
原材料采购
■■■■■
■■■■■

波形梁加工

■■■■■
■■■■■
■■■■■

混凝土预制

■■■■■
■■■■■
■■■■■

测量放线

■■■■■

基础施工

■■■■■
■■■■■
■■■■■

立柱安装

■■■■■
■■■■■

护栏安装

■■■■■
■■■■■
验收整改

■■■■■
七、环境保护措施
（一）污染控制措施
1. 噪声控制
· 工厂设备采取减振基础，加装隔音罩（降噪量≥25dB）
· 夜间施工（22:00-6:00）噪声≤55dB，设置声屏障
· 高噪声设备作业时间限制：昼间（6:00-22:00）
2. 废水处理
· 酸洗废水采用中和沉淀+过滤处理，pH值控制6-9
· 生活污水经化粪池处理后排入市政管网
· 施工废水设置三级沉淀池，循环利用率≥80%
3. 固废处理
· 危险废物（废油漆桶、废机油）交由有资质单位处置
· 建筑垃圾分类回收：钢筋头回收率≥95%，混凝土块再利用率≥80%
· 生活垃圾日产日清，分类投放率100%
（二）绿色施工措施
1. 节能措施
· 工厂采用LED照明（节能率≥50%），安装智能控制系统
· 施工机械设备选用国Ⅳ及以上排放标准
· 太阳能临时供电系统用于现场照明（占比≥30%）
2. 节材措施
· 采用模块化设计，材料利用率≥92%
· 模板周转次数≥50次，采用免拆模板体系
· 余料回收利用：边角料制作小型构件，利用率≥85%
3. 扬尘控制
· 施工现场裸土覆盖率100%，出入口设置洗车平台
· 运输车辆密闭率100%，出场前冲洗轮胎
· 搅拌站设置雾炮降尘系统，PM10浓度≤0.5mg/m³
八、验收标准与流程
（一）验收标准
1. 外观质量
· 波形梁板：无明显变形，涂层均匀，色泽一致
· 混凝土表面：平整度≤3mm/m，蜂窝麻面面积≤0.5%
· 连接部位：螺栓外露丝扣2-3扣，无松动、变形
2. 实测项目
· 立柱间距：±15mm（允许偏差）
· 护栏高度：±10mm
· 横梁中心高度：±20mm
· 拼接螺栓扭矩：100-120N·m
3. 功能测试
· 碰撞试验：按JT/T 281标准进行100km/h实车碰撞
· 防腐性能：盐雾试验1000小时无锈蚀
· 结构承载力：抗水平力≥15kN/m
（二）验收流程
1. 分项验收
· 原材料验收→工厂检验→分项工程验收→隐蔽工程验收
· 每个检验批验收合格后方可进入下道工序
· 验收记录签字齐全，存档备查
2. 竣工验收
· 施工单位自检→监理预验收→第三方检测→业主验收
· 验收资料包含：竣工图、试验报告、隐蔽记录等12类文件
· 验收不合格项整改期限≤7天，复检合格后方可通过
3. 移交程序
· 签署工程移交证书，明确质保期（2年）
· 提交操作手册、维护指南等技术文件
· 组织操作培训，培训记录双方签字确认
九、售后服务方案
（一）质保期服务
1. 定期巡检
· 每季度巡检1次，内容包括：紧固件扭矩检查、涂层状况评估、结构变形监测
· 巡检记录实时上传管理平台，形成电子档案
· 发现问题24小时内响应，72小时内完成修复
2. 维修保障
· 在项目所在地设立备件仓库，储备常用配件（库存满足30套更换需求）
· 维修团队2小时内到达现场，紧急情况1小时响应
· 免费更换非人为损坏的零部件（质保期内）
（二）培训服务
1. 操作培训
· 对养护人员进行设备操作培训，考核通过率100%
· 提供视频教程、操作手册等培训资料
· 每年组织1次复训，更新维护知识
2. 技术支持
· 建立7×24小时技术支持热线
· 提供BIM模型用于后期维护管理
· 每半年发布维护保养指南更新版
本方案涵盖护栏生产施工全过程技术与管理要求，实施过程中将根据现场实际情况动态调整。所有施工活动严格遵循国家现行规范标准，确保工程质量达到优良等级，实现安全生产零事故目标。
