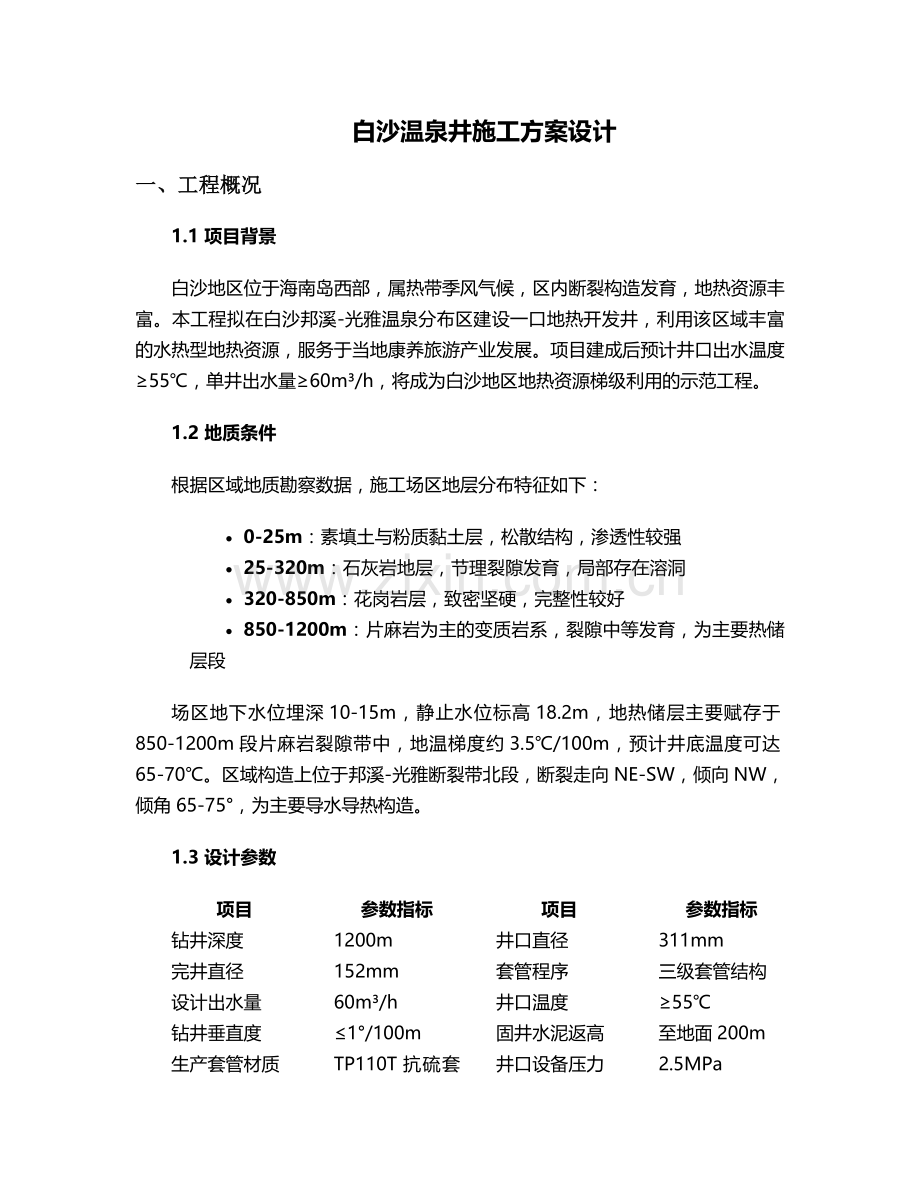

白沙温泉井施工方案设计
一、工程概况
1.1 项目背景
白沙地区位于海南岛西部，属热带季风气候，区内断裂构造发育，地热资源丰富。本工程拟在白沙邦溪-光雅温泉分布区建设一口地热开发井，利用该区域丰富的水热型地热资源，服务于当地康养旅游产业发展。项目建成后预计井口出水温度≥55℃，单井出水量≥60m³/h，将成为白沙地区地热资源梯级利用的示范工程。
1.2 地质条件
根据区域地质勘察数据，施工场区地层分布特征如下：
· 0-25m：素填土与粉质黏土层，松散结构，渗透性较强
· 25-320m：石灰岩地层，节理裂隙发育，局部存在溶洞
· 320-850m：花岗岩层，致密坚硬，完整性较好
· 850-1200m：片麻岩为主的变质岩系，裂隙中等发育，为主要热储层段
场区地下水位埋深10-15m，静止水位标高18.2m，地热储层主要赋存于850-1200m段片麻岩裂隙带中，地温梯度约3.5℃/100m，预计井底温度可达65-70℃。区域构造上位于邦溪-光雅断裂带北段，断裂走向NE-SW，倾向NW，倾角65-75°，为主要导水导热构造。
1.3 设计参数
项目
参数指标
项目
参数指标
钻井深度
1200m
井口直径
311mm
完井直径
152mm
套管程序
三级套管结构
设计出水量
60m³/h
井口温度
≥55℃
钻井垂直度
≤1°/100m
固井水泥返高
至地面200m
生产套管材质
TP110T抗硫套管
井口设备压力
2.5MPa

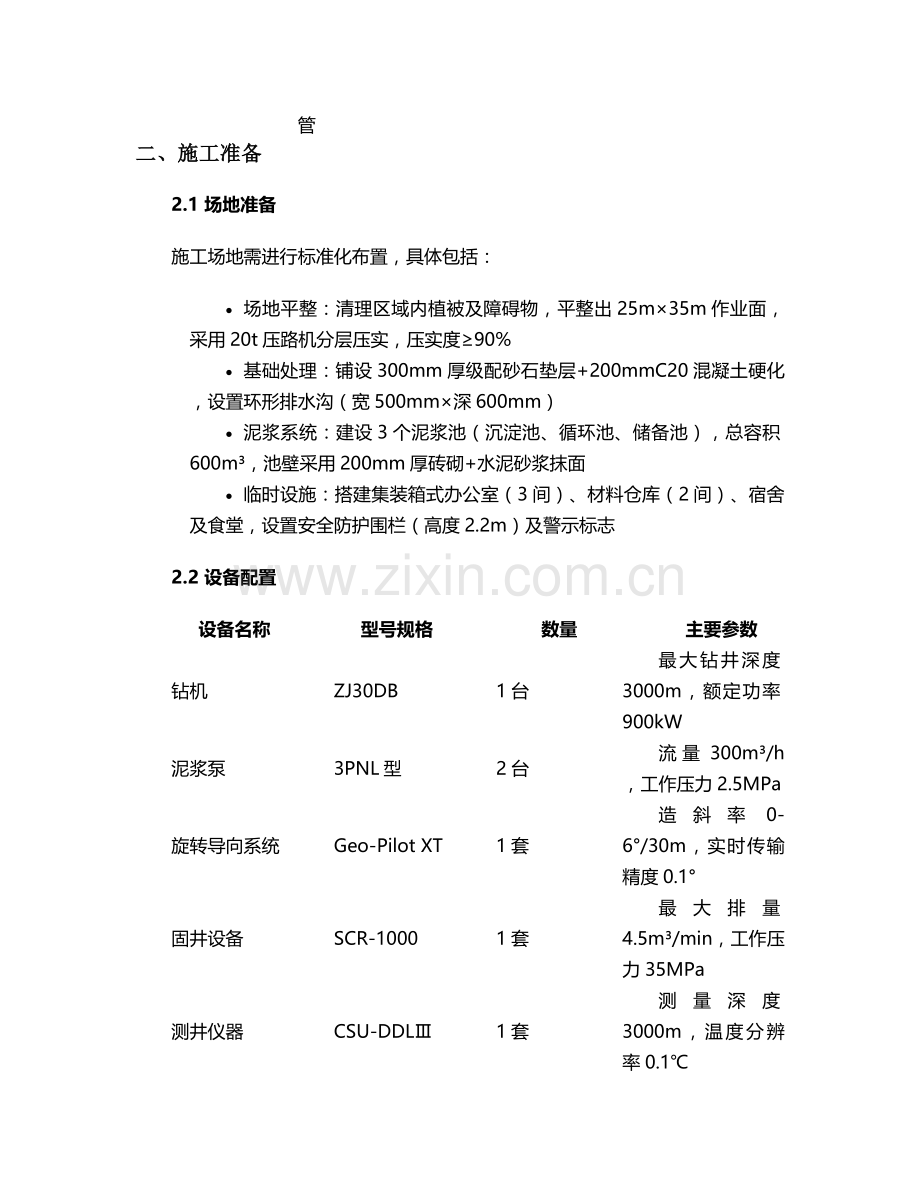

二、施工准备
2.1 场地准备
施工场地需进行标准化布置，具体包括：
· 场地平整：清理区域内植被及障碍物，平整出25m×35m作业面，采用20t压路机分层压实，压实度≥90%
· 基础处理：铺设300mm厚级配砂石垫层+200mmC20混凝土硬化，设置环形排水沟（宽500mm×深600mm）
· 泥浆系统：建设3个泥浆池（沉淀池、循环池、储备池），总容积600m³，池壁采用200mm厚砖砌+水泥砂浆抹面
· 临时设施：搭建集装箱式办公室（3间）、材料仓库（2间）、宿舍及食堂，设置安全防护围栏（高度2.2m）及警示标志
2.2 设备配置
设备名称
型号规格
数量
主要参数
钻机
ZJ30DB
1台
最大钻井深度3000m，额定功率900kW
泥浆泵
3PNL型
2台
流量300m³/h，工作压力2.5MPa
旋转导向系统
Geo-Pilot XT
1套
造斜率0-6°/30m，实时传输精度0.1°
固井设备
SCR-1000
1套
最大排量4.5m³/min，工作压力35MPa
测井仪器
CSU-DDLⅢ
1套
测量深度3000m，温度分辨率0.1℃
空气压缩机
VHP750
2台
排气量24m³/min，工作压力2.4MPa
2.3 材料准备
· 套管材料：表层套管采用244.5mm J55钢级石油套管，技术套管采用177.8mm N80钢级套管，生产套管采用127mm TP110T抗硫套管
· 水泥材料：G级高抗硫油井水泥，添加硅粉（掺量30%）、分散剂及缓凝剂
· 钻井液材料：膨润土、聚丙烯酰胺、钾基聚合物、重晶石粉、润滑剂等
· 止水材料：膨胀橡胶止水环、遇水膨胀止水条、高强度水泥浆
所有进场材料需进行抽样送检，套管材料需进行拉伸、冲击及水压试验，水泥需进行强度、凝结时间及流动度测试，确保符合设计要求。
2.4 技术准备
· 编制详细施工组织设计及专项施工方案，组织专家进行技术评审
· 进行图纸会审及技术交底，形成书面交底记录并签字确认
· 制定钻井液性能参数表，根据不同地层设计钻井液配方
· 建立质量管理体系，明确各工序质量控制点及验收标准
· 对施工人员进行岗前培训，特种作业人员持证上岗
三、施工工艺及步骤
3.1 钻井施工
3.1.1 表层钻进（0-35m）
采用Φ311mm三牙轮钻头，转盘钻进方式，钻进参数控制：钻压80-100kN，转速60-80r/min，泵量280-300m³/h。钻井液采用膨润土基浆，密度1.05-1.10g/cm³，黏度30-35s，失水≤15mL/30min。钻进至35m后进行测井，下入Φ244.5mm表层套管，采用G级水泥浆固井，水泥返高至地面，候凝48小时后进行井口试压（压力1.5MPa，稳压30min无压降）。
3.1.2 二开钻进（35-800m）
更换Φ215.9mm PDC钻头，采用满眼钻进技术，钻进参数：钻压120-150kN，转速80-100r/min，泵量250-280m³/h。320m进入花岗岩地层后，钻井液转换为钾基聚合物钻井液，密度1.15-1.20g/cm³，黏度45-50s，加入2%润滑剂降低摩阻。每钻进50m进行短起下作业，破坏岩屑床；每100m进行单点测斜，井斜控制≤0.5°/100m。钻至800m后进行声波、电阻率及井径测井，下入Φ177.8mm技术套管，水泥返高至地面200m，候凝72小时。
3.1.3 三开钻进（800-1200m）
使用Φ152.4mm孕镶金刚石钻头，采用涡轮钻具+螺杆马达复合钻进工艺，钻进参数：钻压60-80kN，转速120-150r/min，泵量200-220m³/h。钻井液密度提高至1.20-1.25g/cm³，黏度50-55s，加入1.5%抗盐剂。850m进入热储层段后，启用旋转导向系统，实时监测井眼轨迹，控制井斜≤1°/100m。每50m测量地温梯度，记录温度变化曲线。终孔前进行全面测井，包括井径、井斜、电阻率、声波时差及温度测井，确保井底水平位移≤30m。
3.2 固井施工
3.2.1 套管串设计
· 表层套管：单级串结构，长度35m，底部安装浮鞋，顶部安装套管头
· 技术套管：采用分级箍结构，长度765m，每30m设置一个扶正器，底部安装浮箍浮鞋
· 生产套管：长度1200m，采用外加厚螺纹连接，每50m设置弹性扶正器，底部安装引鞋和旋流短节
3.2.2 水泥浆配置
· 技术套管固井：G级高抗硫水泥+30%硅粉+0.5%分散剂+0.3%缓凝剂，密度1.95-2.05g/cm³，初凝时间≥4h，24h抗压强度≥20MPa
· 生产套管固井：低密度水泥浆体系，密度1.65-1.75g/cm³，添加0.8%微膨胀剂，膨胀率0.5-1.0%，导热系数≥1.8W/(m·K)
3.2.3 固井作业
采用双塞固井工艺，前置液用量2m³（冲洗液+隔离液），替浆排量1.2-1.5m³/min。固井施工前进行套管居中模拟，确保套管居中度≥75%。水泥浆替至设计位置后，关闭井口闸门候凝，候凝期间监测井口压力变化。固井质量检测采用声波变密度测井，水泥胶结指数≥0.8为合格，优质率≥80%。
3.3 洗井与完井
3.3.1 洗井工艺
采用化学洗井+物理洗井联合工艺：
1. 化学洗井：配置10%盐酸溶液（添加0.5%缓蚀剂），通过钻杆泵入井内，循环洗井24小时，溶解热储层段碳酸盐垢
2. 物理洗井：采用空压机气举洗井，工作压力1.5-2.0MPa，排量15-20m³/min，交替进行正循环和反循环洗井，直至出水量稳定且水质清澈
洗井质量标准：出水中悬浮物含量≤5mg/L，含砂量≤0.1%，水温稳定后波动范围≤1℃/h。
3.3.2 完井作业
· 安装井口装置：采水器、回灌器、压力表（量程0-4MPa）、温度计（量程0-100℃）及流量传感器
· 井口密封：采用法兰连接，密封面使用金属缠绕垫片，安装安全阀（起跳压力3.0MPa）和止回阀
· 管串固定：生产套管顶部固定在井口装置上，确保伸缩余量≥1.5m
· 环形空间处理：注入导热水泥浆，密度1.85g/cm³，确保井口装置与套管之间密封良好
3.4 回灌系统施工
回灌井采用同井回灌工艺，具体措施包括：
· 安装三级过滤系统（80目+120目+200目），确保回灌水质悬浮物≤5mg/L
· 采用恒压回灌方式，控制回灌压力≤1.2MPa，避免地层扰动
· 回灌管路上设置除垢装置，定期投放阻垢剂（浓度200mg/L），防止钙垢生成
· 洗井后进行回灌试验，初始回灌量30m³/h，逐步提升至设计回灌量55m³/h，监测回灌压力及水位变化
四、质量控制措施
4.1 钻井质量控制
· 井斜控制：每钻进100m进行单点测斜，800m以下井段采用旋转导向钻进，全井最大井斜≤1.5°，井底水平位移≤30m
· 井径控制：采用满眼钻进技术，确保井径扩大率≤15%，井身规则，无明显缩径或扩径现象
· 钻井液性能：每2小时检测一次钻井液性能（密度、黏度、失水、含砂量），保持钻井液pH值9-11，漏斗黏度45-55s
· 岩屑录井：每10m捞取岩屑样品，进行岩性描述、定名和拍照，建立岩屑录井剖面
4.2 固井质量控制
· 水泥浆性能检测：每批次水泥进行性能试验，初凝时间≥4h，抗压强度（24h）≥15MPa，失水量≤50mL/30min
· 固井施工监控：实时监测顶替效率，确保水泥浆上返连续均匀，替浆过程中压力变化平稳
· 固井质量评价：采用声波变密度测井评价固井质量，水泥胶结良好，无窜槽现象
· 候凝管理：候凝时间≥72小时，期间禁止井口碰撞和振动，监测井口压力变化
4.3 洗井质量控制
· 洗井参数监控：记录洗井过程中的流量、压力、温度及水质变化数据，绘制洗井曲线
· 水质检测：洗井完成后连续取样3次，检测悬浮物含量、含砂量、pH值及主要离子成分
· 出水量测试：采用容积法或流速仪法测量出水量，连续测试3次，误差≤5%
· 温度监测：每小时记录一次井口温度，连续监测24小时，温度稳定后波动范围≤1℃/h
五、安全施工措施
5.1 安全教育培训
· 对所有施工人员进行岗前安全教育培训，培训内容包括地质灾害防范、设备操作规程、应急处理措施等
· 特种作业人员（钻机操作工、电工、焊工等）必须持证上岗，定期进行复审
· 每周组织一次安全技术交底，每日开展班前安全喊话，明确当日安全注意事项
· 建立安全培训档案，记录培训内容、时间、参加人员及考核结果
5.2 现场安全防护
· 施工现场设置明显安全警示标志，划分危险区域和安全通道，严禁非施工人员进入
· 施工人员必须佩戴安全帽、安全带、防护眼镜、防护手套等个人防护用品
· 高空作业（≥2m）必须设置安全网或防护栏杆，作业人员系好安全带，严禁违章作业
· 临时用电设施采用“三级配电、两级保护”，设置漏电保护器，接地电阻≤4Ω
5.3 设备安全管理
· 建立设备台账，定期进行检查、维护和保养，做好记录存档
· 钻机安装必须平整稳固，井架垂直度偏差≤0.5°，缆风绳固定牢靠
· 钻井设备运转时，严禁进行维修保养作业，严禁在设备旋转部位附近停留
· 电气设备必须有可靠接地，防爆场所使用防爆型电气设备，定期进行绝缘检测
5.4 应急预案
· 编制专项应急预案，包括井喷、坍塌、火灾、触电等事故应急处理措施
· 配备应急救援设备和物资，如灭火器、急救箱、应急照明、通讯设备等
· 成立应急救援小组，定期进行应急演练，提高应急处置能力
· 与当地医院、消防等部门建立联动机制，确保应急救援及时有效
六、施工进度计划
6.1 施工阶段划分
施工阶段
主要工作内容
计划工期
备注
施工准备
场地平整、设备安装、材料进场
15天
含设备调试
表层钻进
0-35m钻进、固井
5天
含测井及套管安装
二开钻进
35-800m钻进、固井
40天
含测井及套管安装
三开钻进
800-1200m钻进、固井
30天
含测井及套管安装
洗井完井
洗井、井口装置安装、试井
20天
含回灌系统施工
验收交付
资料整理、竣工验收
10天
含整改时间
6.2 进度保证措施
· 编制详细的施工进度计划，明确各工序的开始和完成时间，采用Project软件进行进度管理
· 加强施工资源调配，确保人员、设备、材料及时到位，避免因资源不足影响进度
· 优化施工方案，采用先进的钻井工艺和设备，提高施工效率
· 建立进度考核机制，每周进行进度检查和考核，对滞后工序及时采取措施赶工
· 加强与监理、设计等单位的沟通协调，及时解决施工中出现的问题
七、环境保护措施
7.1 施工期环境保护
· 噪声控制：选用低噪声设备，对高噪声设备采取减振、隔声措施，施工场界噪声符合《建筑施工场界环境噪声排放标准》要求
· 扬尘控制：施工场地出入口设置洗车平台，对运输车辆进行冲洗；易产生扬尘的材料采取覆盖措施，场地洒水降尘
· 废水处理：钻井废水经沉淀池处理后回用，生活污水经化粪池处理后排入市政污水管网
· 固废处理：钻井岩屑分类处理，可利用部分进行资源化利用，其余运至指定弃渣场；生活垃圾集中收集，由环卫部门定期清运
7.2 生态保护措施
· 施工场地周边设置排水沟和沉淀池，防止水土流失
· 保护施工区域周边植被，严禁随意砍伐树木和破坏地表植被
· 施工结束后及时进行场地恢复，平整土地，恢复植被
· 避免在雨季进行大规模土方开挖，减少水土流失
7.3 环境监测
· 定期监测施工场界噪声、扬尘、废水排放等指标，确保符合环保要求
· 建立环境监测台账，记录监测数据和处理措施
· 接受环保部门的监督检查，及时整改存在的环境问题
八、验收标准与流程
8.1 验收标准
· 钻井工程：井深、井径、井斜等参数符合设计要求，固井质量合格，洗井效果良好
· 完井工程：井口装置安装规范，密封性能良好，出水量、水温等指标达到设计要求
· 安全环保：施工过程中无安全事故和环境污染事件，各项安全环保措施落实到位
· 资料齐全：施工技术资料、质量检验资料、安全环保资料等齐全完整，符合归档要求
8.2 验收流程
1. 施工单位自检：施工单位完成工程施工后，进行自检，编制自检报告
2. 监理验收：监理单位对工程质量进行验收，出具监理评估报告
3. 第三方检测：委托第三方检测机构对井身质量、出水量、水温、水质等进行检测
4. 竣工验收：建设单位组织设计、施工、监理、勘察等单位进行竣工验收，形成验收意见
5. 试运行：竣工验收合格后进行试运行，连续运行30天，各项指标稳定达标
6. 正式交付：试运行合格后，办理工程移交手续，正式交付使用
本施工方案基于白沙地区地质条件和地热资源开发要求编制，施工过程中应严格执行各项技术规范和质量标准，确保工程质量和安全，实现经济效益、社会效益和环境效益的统一。
