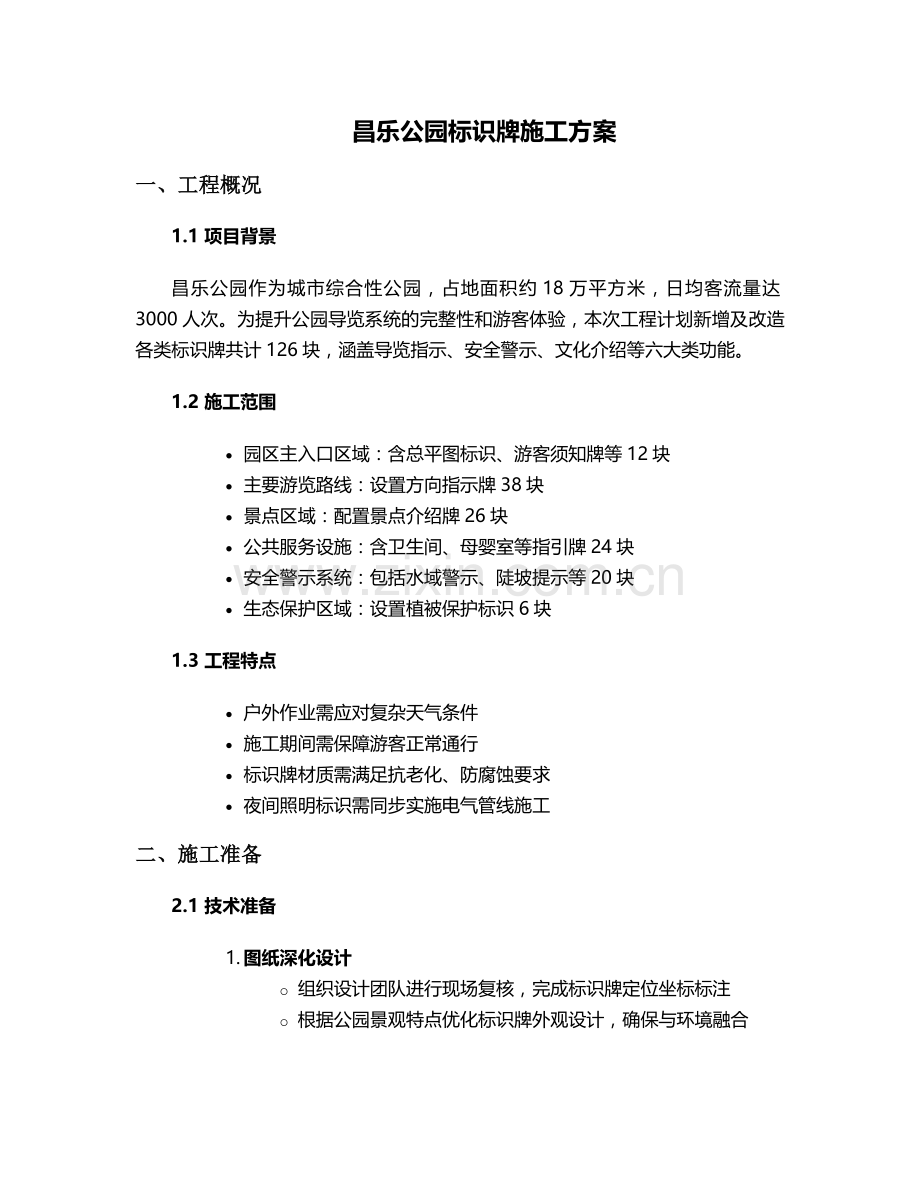

昌乐公园标识牌施工方案
一、工程概况
1.1 项目背景
昌乐公园作为城市综合性公园，占地面积约18万平方米，日均客流量达3000人次。为提升公园导览系统的完整性和游客体验，本次工程计划新增及改造各类标识牌共计126块，涵盖导览指示、安全警示、文化介绍等六大类功能。
1.2 施工范围
· 园区主入口区域：含总平图标识、游客须知牌等12块
· 主要游览路线：设置方向指示牌38块
· 景点区域：配置景点介绍牌26块
· 公共服务设施：含卫生间、母婴室等指引牌24块
· 安全警示系统：包括水域警示、陡坡提示等20块
· 生态保护区域：设置植被保护标识6块
1.3 工程特点
· 户外作业需应对复杂天气条件
· 施工期间需保障游客正常通行
· 标识牌材质需满足抗老化、防腐蚀要求
· 夜间照明标识需同步实施电气管线施工
二、施工准备
2.1 技术准备
1. 图纸深化设计
o 组织设计团队进行现场复核，完成标识牌定位坐标标注
o 根据公园景观特点优化标识牌外观设计，确保与环境融合

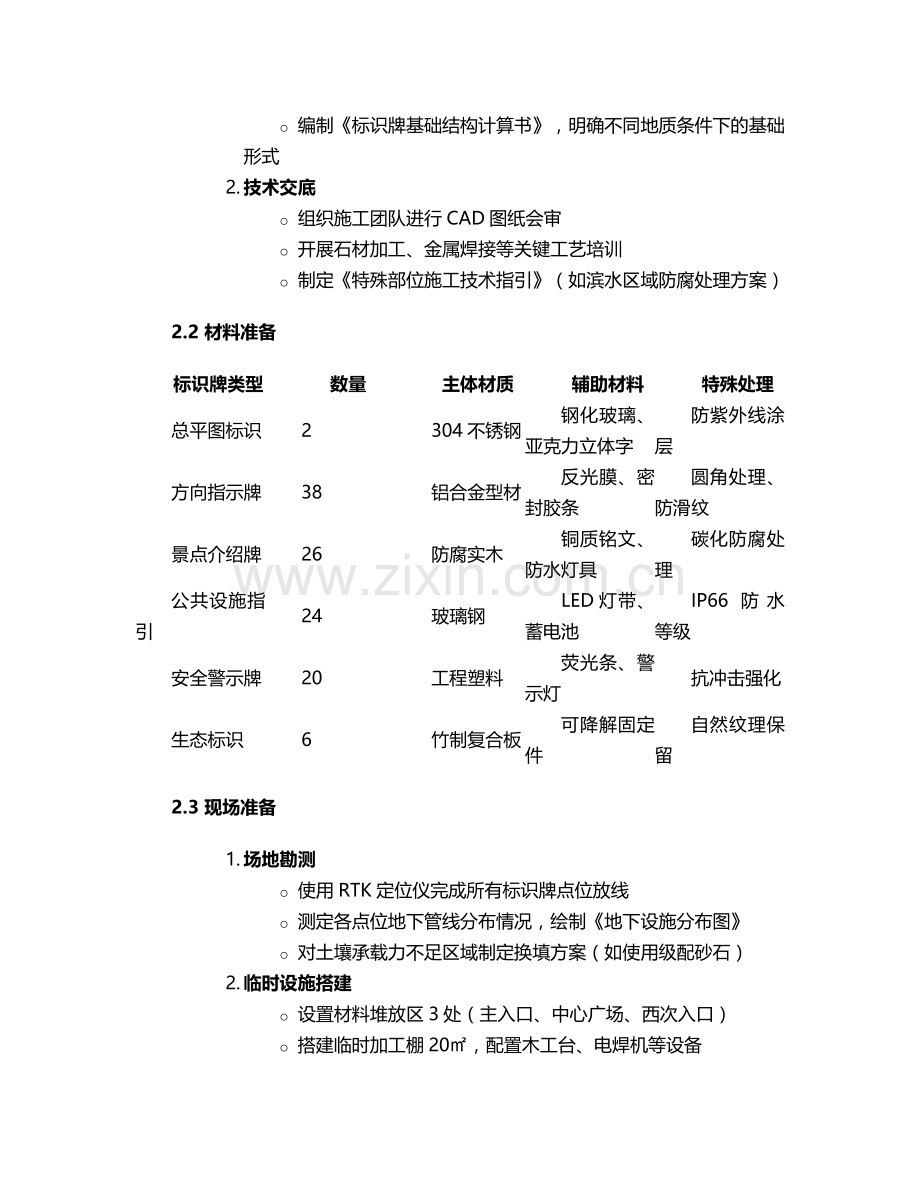

o 编制《标识牌基础结构计算书》，明确不同地质条件下的基础形式
2. 技术交底
o 组织施工团队进行CAD图纸会审
o 开展石材加工、金属焊接等关键工艺培训
o 制定《特殊部位施工技术指引》（如滨水区域防腐处理方案）
2.2 材料准备
标识牌类型
数量
主体材质
辅助材料
特殊处理
总平图标识
2
304不锈钢
钢化玻璃、亚克力立体字
防紫外线涂层
方向指示牌
38
铝合金型材
反光膜、密封胶条
圆角处理、防滑纹
景点介绍牌
26
防腐实木
铜质铭文、防水灯具
碳化防腐处理
公共设施指引
24
玻璃钢
LED灯带、蓄电池
IP66防水等级
安全警示牌
20
工程塑料
荧光条、警示灯
抗冲击强化
生态标识
6
竹制复合板
可降解固定件
自然纹理保留
2.3 现场准备
1. 场地勘测
o 使用RTK定位仪完成所有标识牌点位放线
o 测定各点位地下管线分布情况，绘制《地下设施分布图》
o 对土壤承载力不足区域制定换填方案（如使用级配砂石）
2. 临时设施搭建
o 设置材料堆放区3处（主入口、中心广场、西次入口）
o 搭建临时加工棚20㎡，配置木工台、电焊机等设备
o 安装施工围挡120米，高度1.8米，采用绿色仿真草坪覆盖
三、主要施工流程
3.1 基础施工
1. 土方开挖
o 根据基础类型采用人工配合小型挖掘机开挖
o 普通标识牌基础尺寸：800×800×600mm（长×宽×深）
o 大型总平图标识基础：1500×1500×1200mm，采用C25混凝土浇筑
2. 钢筋混凝土施工
o 绑扎Φ12mm螺纹钢骨架，保护层厚度50mm
o 预埋M20地脚螺栓，外露长度120mm
o 基础顶面设置2%排水坡度，边缘做圆弧处理
3. 预埋件处理
o 采用热镀锌钢板（10mm厚）作为预埋连接件
o 焊接部位涂刷环氧富锌底漆两道
o 基础养护期不少于7天，期间覆盖土工布保湿
3.2 标识牌加工制作
1. 金属结构加工
o 不锈钢板材采用激光切割，精度控制±0.5mm
o 铝合金型材使用数控折弯机加工，折弯半径R≥3倍板厚
o 焊接采用氩弧焊工艺，焊后进行酸洗钝化处理
2. 表面处理工艺
o 钢材：喷砂除锈（Sa2.5级）→ 环氧底漆（80μm）→ 氟碳面漆（60μm）
o 木材：脱脂处理→ 防火涂料→ 户外专用木油（三遍）
o 亚克力面板：激光雕刻→ 背漆喷涂→ 保护膜覆盖
3. 文字与图案制作
o 采用UV喷绘技术，分辨率≥300dpi
o 中英文字符高度不小于50mm，笔画宽度≥8mm
o 警示图案符合GB 2894-2008《安全标志及其使用导则》
3.3 安装施工
1. 吊装作业
o 小型标识牌（重量＜50kg）采用人工抬升安装
o 中型标识牌使用手摇式升降平台（作业半径3m内）
o 大型标识牌（高度＞4m）采用25T汽车吊，设置警戒区
2. 固定工艺
o 金属结构采用不锈钢螺栓连接，扭矩值控制45-60N·m
o 木质标识牌使用铜制连接件，避免电化学腐蚀
o 滨水区域标识牌增设防风缆绳，安全系数≥1.5
3. 电气安装
o 照明线路采用YJV-0.6/1kV-3×2.5mm²电缆
o 穿线管使用PE管（Φ50mm），埋深≥0.7m
o 灯具安装高度距地面2.5m以上，配置光控开关
3.4 特殊区域施工
1. 滨水区域
o 基础埋深较常水位低1.2m，采用碎石垫层+混凝土止水带
o 立柱采用316不锈钢材质，底部设置牺牲阳极防腐
o 标识牌底部距最高水位线≥500mm
2. 山地陡坡
o 采用锚杆基础（Φ20mm锚杆，长度2.5m，倾角15°）
o 增设混凝土挡土板，坡度＞30°时设置护栏
o 台阶区域标识牌采用嵌入式安装，与台阶面齐平
3. 古树名木周边
o 基础施工采用人工挖孔，避免机械损伤根系
o 标识牌距离树干≥1.5m，采用悬挑式结构
o 使用环保型密封胶，避免化学物质渗透土壤
四、质量控制措施
4.1 材料质量控制
· 钢材：提供材质证明书（含铬、镍含量检测报告）
· 木材：进行含水率检测（控制在12%-15%范围）
· 涂料：提供耐人工气候老化性检测报告（要求≥1000小时）
· 电气元件：提供CCC认证证书及IP防护等级检测报告
4.2 施工过程控制
1. 测量控制
o 建立三级复核制度：施工员初测→技术员复测→监理终测
o 使用全站仪进行轴线定位，偏差控制在±10mm内
o 高程测量采用二等水准测量标准
2. 结构工程控制点
o 混凝土强度：每50m³留置一组试块（标准养护28天）
o 钢结构焊接：进行10%焊缝无损检测（UT探伤）
o 基础沉降观测：设置6个观测点，每周记录一次
3. 外观质量控制
o 金属表面平整度≤2mm/m²
o 涂层附着力达到GB/T 9286中的2级要求
o 文字图案清晰度：在5m距离处可清晰辨识
4.3 验收标准
1. 基础工程
o 混凝土表面无蜂窝、麻面，平整度≤5mm/2m
o 预埋件位置偏差≤10mm，平面高程偏差≤5mm
o 地基承载力特征值≥150kPa
2. 标识牌安装
o 立柱垂直度≤1.5mm/m
o 标识牌平面与设计轴线夹角偏差≤3°
o 抗风载能力：能承受12级风力（风速34.6m/s）
五、安全生产管理
5.1 安全防护措施
1. 高空作业防护
o 设置临边防护栏杆（高度1.2m，两道横杆）
o 作业人员配备双钩安全带，使用防坠器
o 搭设操作平台时铺满脚手板，设置18cm高挡脚板
2. 临时用电管理
o 采用TN-S接零保护系统，设置三级配电两级保护
o 配电箱配备防雨罩，接地电阻≤4Ω
o 潮湿环境作业使用36V安全电压
3. 机械作业安全
o 起重机械设置力矩限制器和高度限位器
o 焊接作业配备移动式灭火器材（ABC干粉灭火器）
o 切割作业时设置防火毯，清理周边可燃物
5.2 现场管理
· 划分危险作业区域，设置警示标志（夜间加装爆闪灯）
· 每日开展班前安全技术交底，填写《安全日志》
· 特种作业人员持证上岗，建立电子档案
六、文明施工与环境保护
6.1 文明施工措施
· 材料堆放分类标识，砂石料堆放高度≤1.5m
· 施工道路每日洒水降尘（每日不少于4次）
· 噪声控制：昼间≤70dB，夜间≤55dB（使用低噪声设备）
6.2 环境保护措施
1. 水土保持
o 基础开挖设置排水沟和集水井
o 施工废水经三级沉淀后排放
o 裸露土地覆盖防尘网（2000目）
2. 植被保护
o 划定施工界限，设置植物保护隔离带
o 移植苗木采用土球移植法（土球直径为树干直径6倍）
o 施工完成后恢复绿化面积≥95%
3. 废弃物处理
o 建筑垃圾分类存放，可回收材料回收率≥80%
o 油漆桶等危险废物交由有资质单位处置
o 每日施工结束清理作业面，做到"工完场清"
七、施工进度计划
7.1 进度安排（总工期45天）
1. 第一阶段（1-7天）：施工准备及材料采购
o 完成现场放线、材料进场检验
o 加工区搭设及机械设备调试
2. 第二阶段（8-25天）：基础工程施工
o 土方开挖及混凝土基础浇筑
o 预埋件安装及养护
3. 第三阶段（20-35天）：标识牌制作安装
o 厂内加工与现场安装平行作业
o 分区域进行标识牌固定
4. 第四阶段（36-42天）：配套工程施工
o 电气管线敷设及灯具安装
o 表面清理及细节调整
5. 第五阶段（43-45天）：竣工验收
o 功能测试及外观检查
o 竣工资料整理
7.2 进度保障措施
· 配置备用发电机（20kW）应对停电影响
· 关键材料储备量满足10天施工需求
· 制定雨季施工预案，准备防雨棚及排水设备
八、验收标准与流程
8.1 验收标准
1. 功能验收
o 导览系统：实现园区内任意两点间路径指引
o 照明系统：夜间标识牌照度≥20lux，均匀度≥0.7
o 耐久性能：模拟5年老化测试无明显褪色
2. 外观验收
o 金属件：无明显划痕（单个面积＜5mm²）
o 文字图案：无错字、漏字，边缘无锯齿
o 接缝处理：缝隙宽度≤1mm，填缝饱满平整
8.2 验收流程
1. 施工单位自检（提交《分项工程检验批质量验收记录》）
2. 监理单位验收（重点检查隐蔽工程）
3. 建设单位组织园林、消防等部门联合验收
4. 第三方检测机构进行抗风载性能测试
5. 编制《竣工图》及《标识系统使用维护手册》
九、后期维护方案
9.1 日常维护
· 每周检查：紧固件松动情况、表面清洁度
· 每月检查：电气系统运行状态、涂层完好性
· 季度检查：基础沉降观测、结构连接件腐蚀情况
9.2 维护措施
1. 清洁保养
o 金属表面：中性清洁剂+软布擦拭
o 木质表面：专用木油保养（每年两次）
o 亚克力面板：使用抗静电清洁剂
2. 故障处理
o 照明故障：24小时内修复
o 结构损坏：设置临时警示，48小时内修复
o 基础沉降：监测数据超5mm时启动矫正程序
3. 季节性维护
o 春季：全面检查防雷接地系统
o 夏季：强化金属件防腐处理
o 冬季：清理积雪荷载，检查冻融损伤
本方案通过系统化的施工组织设计，确保昌乐公园标识牌工程达到景观性与功能性的完美统一，为游客提供清晰、安全、便捷的导览服务，同时实现标识系统与公园生态环境的和谐共生。施工过程中将严格执行各项质量标准，强化安全管理，确保工程顺利实施并交付使用。
