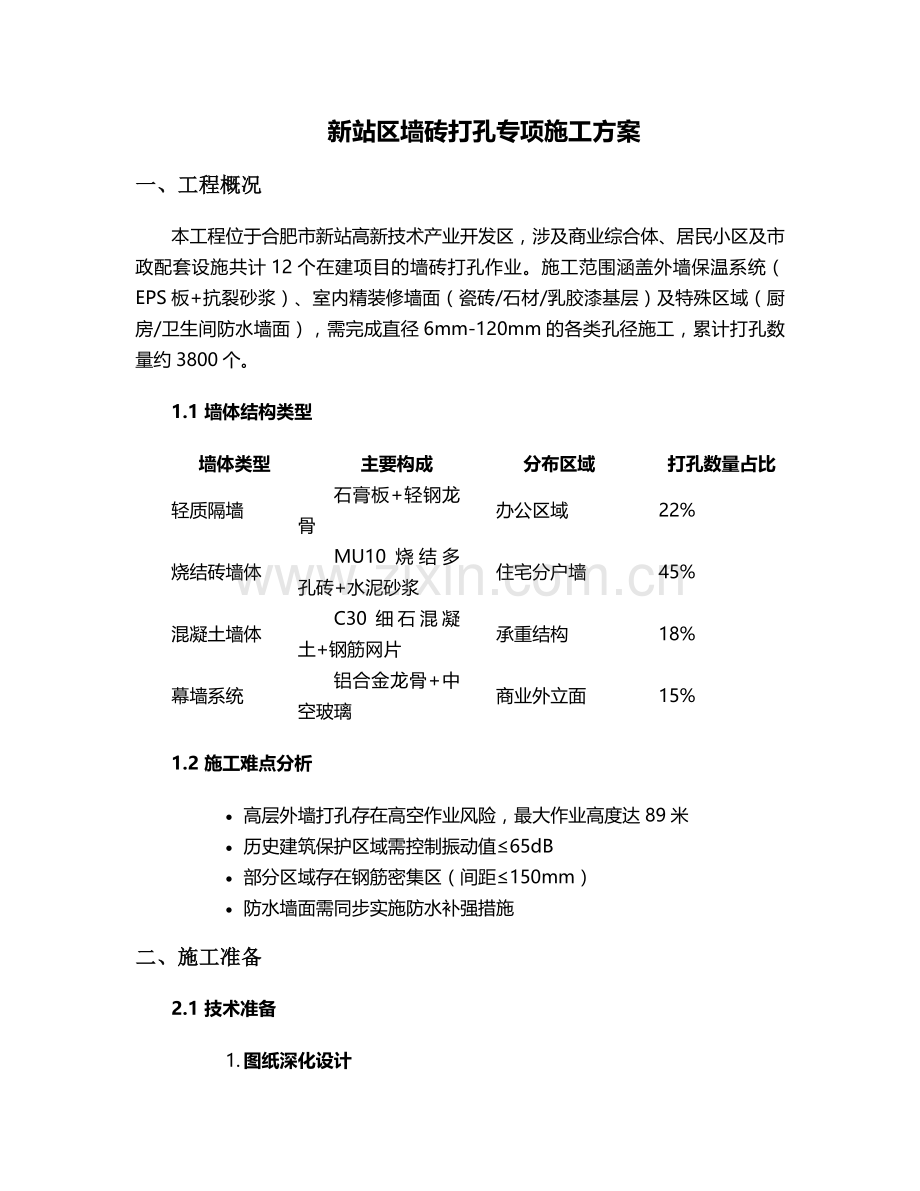

新站区墙砖打孔专项施工方案
一、工程概况
本工程位于合肥市新站高新技术产业开发区，涉及商业综合体、居民小区及市政配套设施共计12个在建项目的墙砖打孔作业。施工范围涵盖外墙保温系统（EPS板+抗裂砂浆）、室内精装修墙面（瓷砖/石材/乳胶漆基层）及特殊区域（厨房/卫生间防水墙面），需完成直径6mm-120mm的各类孔径施工，累计打孔数量约3800个。
1.1 墙体结构类型
墙体类型
主要构成
分布区域
打孔数量占比
轻质隔墙
石膏板+轻钢龙骨
办公区域
22%
烧结砖墙体
MU10烧结多孔砖+水泥砂浆
住宅分户墙
45%
混凝土墙体
C30细石混凝土+钢筋网片
承重结构
18%
幕墙系统
铝合金龙骨+中空玻璃
商业外立面
15%
1.2 施工难点分析
· 高层外墙打孔存在高空作业风险，最大作业高度达89米
· 历史建筑保护区域需控制振动值≤65dB
· 部分区域存在钢筋密集区（间距≤150mm）
· 防水墙面需同步实施防水补强措施
二、施工准备
2.1 技术准备
1. 图纸深化设计
o 组织BIM工程师进行管线综合碰撞检查，生成三维打孔定位图
o 对每个打孔点标注孔径、角度、深度及周边管线分布
o 特殊部位（配电箱/消防栓周边300mm范围）设置红色警戒标识
2. 参数试验
o 在现场选取3处典型墙体进行试打孔，确定最优参数：
§ 烧结砖墙：转速800r/min，进给速度35mm/s，冷却水流量2L/min
§ 混凝土墙：转速550r/min，进给速度20mm/s，冲击频率45Hz
§ 瓷砖墙面：采用陶瓷专用钻头，初始转速≤300r/min
2.2 材料准备
材料名称
规格型号
数量
质量要求
合金钻头
Φ6-Φ120mm
280套
硬度≥HRC65，刃口锋利度≤0.02mm
金刚石切片
Φ150mm×20mm
60片
金刚石浓度75%，结合剂硬度HRB85
防水密封胶
中性硅酮结构胶
120支
拉伸强度≥1.2MPa，伸长率≥200%
防尘罩
直径300mm防静电型
45个
过滤效率≥95%（PM2.5）
2.3 设备配置
1. 主要施工设备
o 台式钻孔机（型号：博世GBM13-2RE）12台，功率1200W，转速0-2800r/min可调
o 手持冲击钻（型号：牧田HR2631F）25台，冲击能量2.7J
o 金刚石水钻（型号：东成Z1Z-FF02-200）18台，最大钻孔直径200mm
o 激光投线仪（精度±0.3mm/10m）6台，支持360°全方位投线
2. 安全防护设备
o 高空作业平台（鼎力GTBZ40）4台，工作高度40米
o 全身式安全带（3点式固定）50套，静载测试≥15kN
o 便携式气体检测仪（四合一）8台，检测范围：O2/CO/可燃气体/H2S
三、施工工艺
3.1 定位放线
1. 使用徕卡TS60全站仪进行轴线复核，误差控制在±2mm内
2. 采用红外投线仪弹出十字控制线，标记打孔中心点
3. 对中心点采用Φ5mm冲头制作深度2mm的定位坑
4. 复杂区域设置三维坐标标识牌（X/Y/Z轴精确至毫米级）
3.2 钻孔施工
3.2.1 瓷砖墙面钻孔工艺
1. 预裂处理
o 采用玻璃刀沿打孔位置切割直径大于孔径10mm的环形槽
o 注入环氧树脂胶粘剂（配比A:B=3:1）增强瓷砖与基层粘结力
o 静置固化≥4小时，固化温度控制在15-35℃
2. 分步钻孔
o 第一步：使用Φ3mm钻头预钻导向孔，垂直度偏差≤1°
o 第二步：更换设计孔径钻头，采用间歇进给方式（进3秒退1秒）
o 第三步：终孔前5mm范围降低进给速度至10mm/s
3.2.2 混凝土墙体钻孔工艺
1. 钢筋探测
o 使用RD8000管线探测仪确定钢筋位置，标记走向
o 当打孔位置距钢筋≤50mm时，调整打孔位置或采用金刚石环切工艺
2. 湿式钻孔操作
o 安装水循环系统，采用双泵供水（主泵流量5L/min，备用泵3L/min）
o 钻杆与墙面保持90°垂直，偏差控制在±2°内
o 每钻进50mm清理孔内碎屑，检测钻头磨损量（超过0.3mm立即更换）
3.3 特殊区域施工
3.3.1 高空外墙施工
1. 搭设满堂脚手架或使用高空作业车，设置双重防护栏杆（高度1.2m+0.6m）
2. 采用电动葫芦吊装钻孔设备，设置防坠落装置（制动距离≤1.5m）
3. 风速≥10.8m/s（6级风）时停止高空作业
4. 每个作业面配置2名信号指挥员，使用对讲机实时通讯
3.3.2 防水区域处理
1. 打孔前在周边500mm范围涂刷2道聚氨酯防水涂料（干膜厚度≥2mm）
2. 采用止水环+膨胀螺栓复合防水构造
3. 终孔后立即注入遇水膨胀止水胶（膨胀倍率≥300%）
4. 孔口设置不锈钢防水托盘（直径大于孔径50mm）
四、质量控制
4.1 过程控制标准
检查项目
允许偏差
检查方法
检查频率
孔径尺寸
±1mm
游标卡尺（精度0.02mm）
每50个孔抽查1组
孔位偏差
≤5mm
全站仪复核
全数检查
垂直度
≤1°
靠尺+塞尺
每作业面检查3处
孔壁完整性
无贯通裂纹
内窥镜检查
关键部位100%检查
4.2 质量通病防治
1. 瓷砖开裂预防
o 采用专用瓷砖钻头，保持匀速进给
o 打孔前在瓷砖表面粘贴玻纤网格布（宽度100mm）
o 发现瓷砖空鼓（面积≥10%）时，先进行灌浆处理
2. 孔内碎屑清理
o 采用高压空气（0.6MPa）反向吹扫
o 湿式钻孔时控制回水浊度≤150NTU
o 深度超过300mm的孔采用分段清理方式
3. 钢筋损伤处理
o 当钻孔触及钢筋时，立即停止作业并上报设计单位
o 采用环氧树脂钢筋补强（补强长度≥60d）
o 损伤面积超过1/3截面时，设置钢结构加固件
五、安全文明施工
5.1 安全防护措施
1. 个人防护装备
o 强制佩戴"五件套"：安全帽（抗冲击能量50J）、防护眼镜（防冲击+防紫外线）、防尘口罩（KN95级别）、防滑手套、反光工作服
o 高空作业加穿防坠安全带，设置双钩连接
2. 用电安全
o 采用TN-S接零保护系统，配备三级配电箱（含漏电保护器，动作电流30mA）
o 电动工具使用前进行绝缘测试（绝缘电阻≥2MΩ）
o 电缆架空高度≥2.5m，穿越道路设置防护套管
5.2 环境保护措施
1. 粉尘控制
o 安装PM10在线监测仪（报警值≤0.5mg/m³）
o 采用湿式作业+布袋除尘器双重降尘
o 施工垃圾采用密闭容器运输，出场前冲洗轮胎
2. 噪声控制
o 高噪声设备设置隔音罩（降噪量≥25dB）
o 夜间施工（22:00-6:00）噪声控制≤55dB
o 周边50m有居民区时，设置声屏障（高度3m，吸声系数≥0.8）
六、应急预案
6.1 突发事件处置
1. 触电事故
o 立即切断电源或使用绝缘工具使伤者脱离电源
o 检查呼吸心跳，必要时实施心肺复苏
o 转移至阴凉通风处，等待专业医护人员
2. 墙体坍塌
o 立即启动应急广播，组织人员疏散至安全区域（距离坍塌点≥50m）
o 设置警戒区，禁止无关人员进入
o 采用无人机勘察坍塌范围，制定加固方案
6.2 应急物资储备
· 急救箱（含止血带、夹板、烧伤敷料等）12套
· 应急照明设备（连续照明时间≥8h）8台
· 消防器材（4kg干粉灭火器）30具
· 应急通讯设备（卫星电话）2部
七、施工进度计划
7.1 进度安排
施工阶段
起止时间
工作内容
资源配置
准备阶段
第1-3天
设备调试、材料进场
技术人员3人，普工8人
室内施工
第4-20天
住宅区域打孔
施工班组4个，设备25台
高空作业
第15-30天
外墙及幕墙打孔
高空作业车4台，专业班组2个
收尾阶段
第31-35天
质量验收、场地清理
验收人员5人，保洁班组1个
7.2 进度保障措施
1. 采用BIM技术进行4D进度模拟，每周召开进度协调会
2. 关键线路设置3处进度控制点，延误超过3天启动赶工措施
3. 备用设备储备量达30%，确保故障时30分钟内完成替换
4. 实施两班制作业（6:00-22:00），夜间施工办理专项许可
八、验收标准
8.1 验收流程
1. 施工单位自检（填写《钻孔施工检查表》）
2. 监理单位平行检验（抽查比例20%）
3. 第三方检测（关键部位进行抗拔试验，承载力≥15kN）
4. 建设单位组织竣工验收，形成《专项验收报告》
8.2 资料归档要求
· 包含设计变更单、技术交底记录、隐蔽工程验收记录
· 每个孔位留存影像资料（包含定位、过程、完成后三张照片）
· 检测报告需包含孔径、垂直度、孔壁完整性等关键参数
· 资料保存采用纸质+电子版双备份，保存期限≥5年
九、管理体系
9.1 组织机构
· 成立专项施工小组，设置项目经理1名、技术负责人1名、安全员2名
· 划分3个施工区域，每个区域配置施工员1名、质量员1名
· 建立微信工作群，实施每日工作汇报制度
9.2 管理制度
1. 实行"三检制"（自检、互检、交接检），签字确认后方可进入下道工序
2. 特殊工种持证上岗，建立设备操作责任制（定人、定机、定岗）
3. 每周组织安全技术交底，留存影像记录
4. 实施样板引路制度，每个分项工程先做样板区（面积≥10㎡）
本方案经审批后实施，如遇设计变更或现场条件变化，需重新履行审批程序。施工过程中严格执行国家现行规范标准，确保工程质量符合设计要求。
