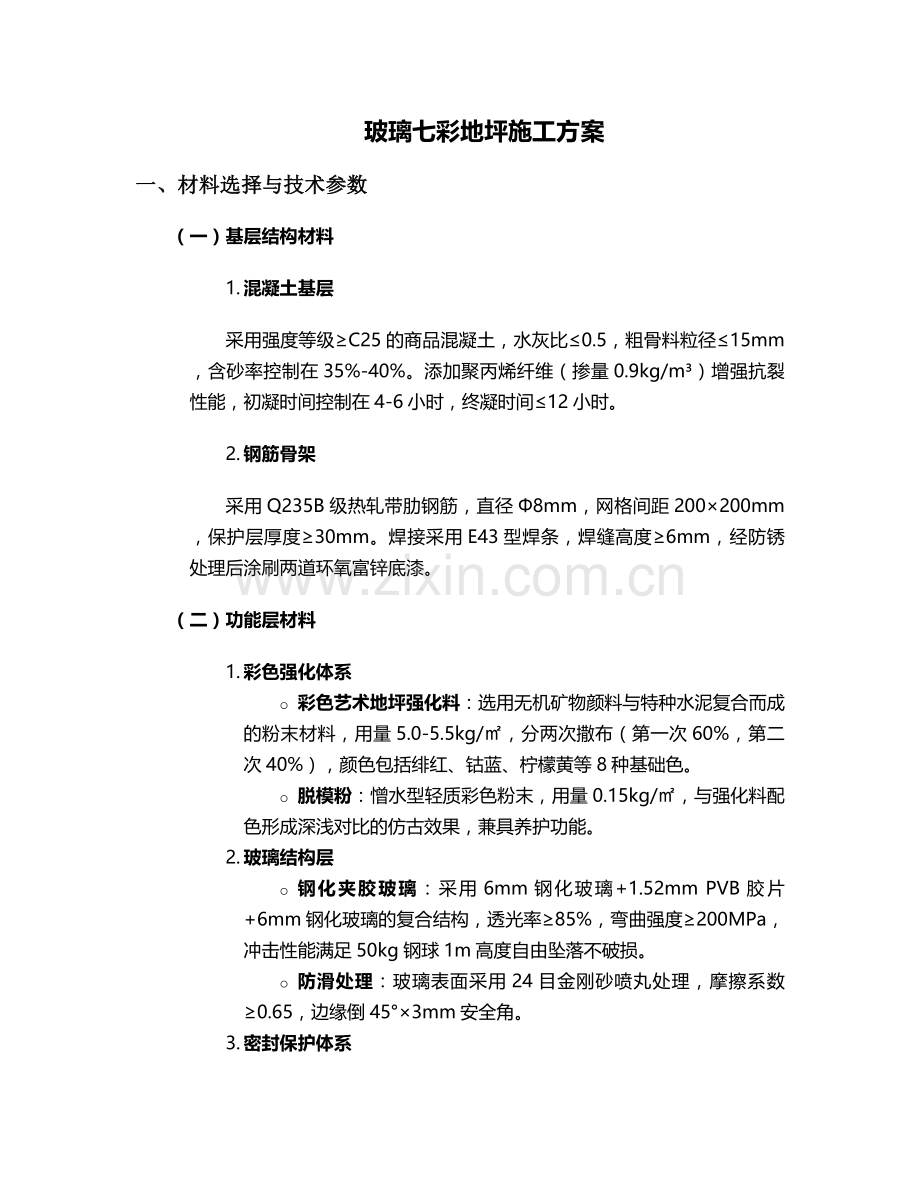

玻璃七彩地坪施工方案
一、材料选择与技术参数
（一）基层结构材料
1. 混凝土基层
采用强度等级≥C25的商品混凝土，水灰比≤0.5，粗骨料粒径≤15mm，含砂率控制在35%-40%。添加聚丙烯纤维（掺量0.9kg/m³）增强抗裂性能，初凝时间控制在4-6小时，终凝时间≤12小时。
2. 钢筋骨架
采用Q235B级热轧带肋钢筋，直径Φ8mm，网格间距200×200mm，保护层厚度≥30mm。焊接采用E43型焊条，焊缝高度≥6mm，经防锈处理后涂刷两道环氧富锌底漆。
（二）功能层材料
1. 彩色强化体系
o 彩色艺术地坪强化料：选用无机矿物颜料与特种水泥复合而成的粉末材料，用量5.0-5.5kg/㎡，分两次撒布（第一次60%，第二次40%），颜色包括绯红、钴蓝、柠檬黄等8种基础色。
o 脱模粉：憎水型轻质彩色粉末，用量0.15kg/㎡，与强化料配色形成深浅对比的仿古效果，兼具养护功能。
2. 玻璃结构层
o 钢化夹胶玻璃：采用6mm钢化玻璃+1.52mm PVB胶片+6mm钢化玻璃的复合结构，透光率≥85%，弯曲强度≥200MPa，冲击性能满足50kg钢球1m高度自由坠落不破损。
o 防滑处理：玻璃表面采用24目金刚砂喷丸处理，摩擦系数≥0.65，边缘倒45°×3mm安全角。
3. 密封保护体系

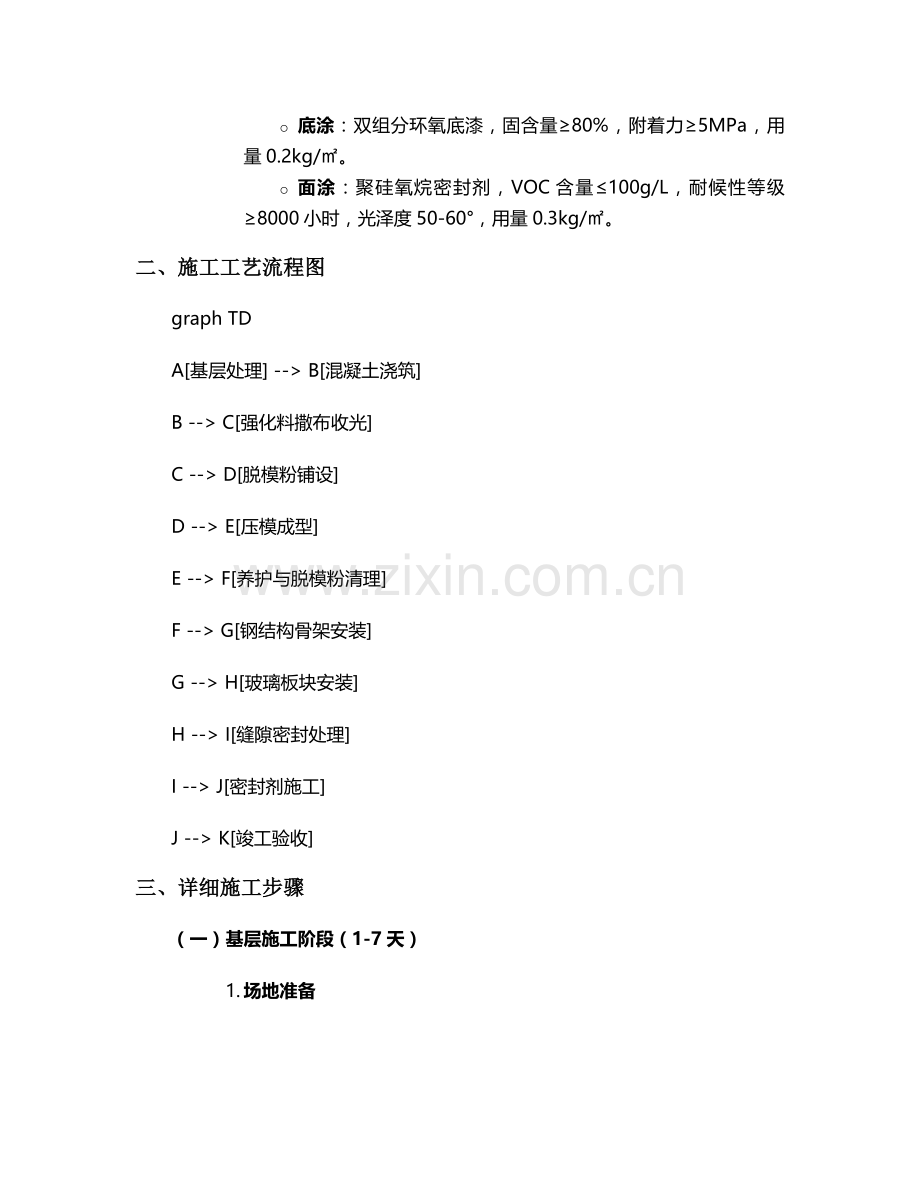

o 底涂：双组分环氧底漆，固含量≥80%，附着力≥5MPa，用量0.2kg/㎡。
o 面涂：聚硅氧烷密封剂，VOC含量≤100g/L，耐候性等级≥8000小时，光泽度50-60°，用量0.3kg/㎡。
二、施工工艺流程图
graph TD
A[基层处理] --> B[混凝土浇筑]
B --> C[强化料撒布收光]
C --> D[脱模粉铺设]
D --> E[压模成型]
E --> F[养护与脱模粉清理]
F --> G[钢结构骨架安装]
G --> H[玻璃板块安装]
H --> I[缝隙密封处理]
I --> J[密封剂施工]
J --> K[竣工验收]
三、详细施工步骤
（一）基层施工阶段（1-7天）
1. 场地准备
清除地表杂物后，采用20t振动压路机分层碾压素土（压实度≥93%），铺设300mm厚级配砂石垫层（含泥量≤5%），碾压密实度≥96%。
2. 混凝土浇筑
o 按5m×5m分仓跳仓施工，采用Φ150mm插入式振捣器振捣，振捣间距≤500mm，表面采用2m长刮杠找平，误差控制在±3mm/2m。
o 初凝前（指压痕迹3-5mm深）进行机械提浆，采用1.5m钢制滚筒往返碾压3遍，提浆厚度≥3mm。
3. 艺术地坪成型
o 第一次撒料：混凝土初凝前1小时，按设计色号呈梅花状布点撒布强化料，待吸收水分（约20-30分钟）后用600mm长铝合金刮尺找平。
o 第二次撒料：间隔30分钟后撒布剩余材料，采用抹光机（转速150r/min）配合人工镘刀收光，确保色泽均匀。
o 压模作业：使用聚胺酯模具（硬度 Shore A 85±5），采用“之”字形行走路线，施加15-20kg/m²压力，单次压模面积≤20㎡，模具拼接缝错位≥500mm。
（二）玻璃结构安装（8-12天）
1. 钢结构施工
o 测量放线采用全站仪按二级导线精度控制，轴线偏差≤2mm，标高偏差≤1mm。
o 边龙骨采用8#槽钢与混凝土基层预埋件焊接（埋件间距1.2m），竖龙骨采用50×50×3mm方钢，横龙骨采用40×40×2.5mm方钢，形成600×600mm网格框架，焊接后进行100%超声波探伤检测。
2. 玻璃安装
o 玻璃板块在工厂预加工，尺寸偏差控制在±1mm，采用“从中间向四周”的安装顺序，板块间预留10mm缝隙。
o 采用304不锈钢夹具固定（间距≤300mm），夹具与玻璃间垫3mm厚氯丁橡胶垫片，玻璃底部设置5mm厚减震垫块。
（三）密封与防护施工（13-15天）
1. 缝隙处理
o 玻璃板块间缝隙采用硅酮耐候胶（位移能力±25%）填充，胶缝深宽比1:1.5，施胶前粘贴美纹纸，胶面修成弧形凹面（半径5mm）。
o 混凝土基层与玻璃结构交界处设置20mm宽泡沫棒，表面用同色密封胶密封。
2. 密封剂施工
o 基层打磨至Sa2.5级，清除灰尘后涂刷环氧底漆，间隔4小时后滚涂聚硅氧烷面涂，采用“十字交叉”法施工，湿膜厚度≥80μm，表干时间≤4小时（25℃）。
四、质量控制标准与检测方法
（一）分项工程验收标准
项目
允许偏差
检测方法
混凝土表面平整度
≤3mm/2m
2m靠尺+塞尺
玻璃板块接缝高低差
≤1mm
钢直尺+塞尺
密封胶缝宽度
±0.5mm
游标卡尺
地面坡度
1.5‰-2‰
水准仪
抗压强度（28d）
≥30MPa
回弹仪检测
（二）关键控制点
1. 材料进场检验
o 玻璃需提供3C认证、热浸处理报告及夹胶层剥离试验记录；
o 彩色强化料进行色差检测（ΔE≤3），密封剂检测耐紫外线老化性能（4000小时无裂纹）。
2. 工序交接检验
o 混凝土初凝时间通过贯入阻力仪测定，达到3.5MPa时方可进行强化料撒布；
o 玻璃安装前需进行结构胶相容性试验，粘结强度≥0.6MPa。
3. 成品保护措施
o 压模完成后24小时内覆盖塑料薄膜养护，7天内禁止人员走动；
o 玻璃表面采用5mm厚EVA泡沫板覆盖，周边设置警示围栏（高度1.2m）。
五、安全与环保措施
（一）安全施工要求
1. 高空作业：钢结构安装时设置双绳防坠器，作业平台满铺50mm厚木板，临边设置1.5m高防护栏杆。
2. 用电安全：施工机械采用TN-S接零保护系统，配电箱安装剩余电流保护器（动作电流≤30mA）。
3. 防火措施：施工现场每50㎡配置2具4kg干粉灭火器，焊接作业办理动火证并设看火人。
（二）环保控制措施
1. 噪声控制：破碎机、切割机等设备设置隔音罩，夜间（22:00-6:00）噪声≤55dB。
2. 粉尘防治：水泥、强化料等散装材料密封存放，运输车辆覆盖篷布，出入口设置洗车平台。
3. 废弃物处理：玻璃边角料、废胶桶等危险废物交由有资质单位处置，回收率≥95%。
六、施工进度计划
施工阶段
持续时间
关键节点
资源配置
基层处理
2天
素土碾压验收
压路机1台，人工6人
混凝土施工
3天
压模完成
商混车4辆，抹光机2台
钢结构安装
4天
龙骨隐蔽验收
焊工3人，吊装设备1台
玻璃安装
3天
玻璃板块固定
安装工4人，吸盘2套
密封与验收
3天
密封剂实干
质检员2人，检测设备1套
七、验收标准与资料归档
（一）验收流程
1. 分项验收：基层、钢结构、玻璃安装等分项工程由监理工程师组织验收，签署《分项工程质量验收记录》。
2. 竣工验收：施工单位提交《竣工报告》后，建设单位组织设计、监理、施工单位进行联合验收，重点检查：
o 表面观感（色泽均匀度、图案完整性）；
o 功能性能（防滑系数、透光率、排水坡度）；
o 结构安全（承载力试验、胶缝老化试验）。
（二）资料归档内容
1. 原材料出厂合格证及进场复试报告；
2. 隐蔽工程验收记录（含影像资料）；
3. 施工日志及质量评定记录；
4. 密封胶相容性试验、玻璃抗冲击试验等专项检测报告。
本方案通过将彩色艺术地坪的纹理质感与钢化玻璃的通透特性相结合，形成兼具力学性能与视觉效果的复合型地面系统。施工过程需严格控制混凝土初凝时间、玻璃安装精度及密封胶施工质量，建议在2-30℃环境温度下施工，雨天及风力≥5级时停止作业。
