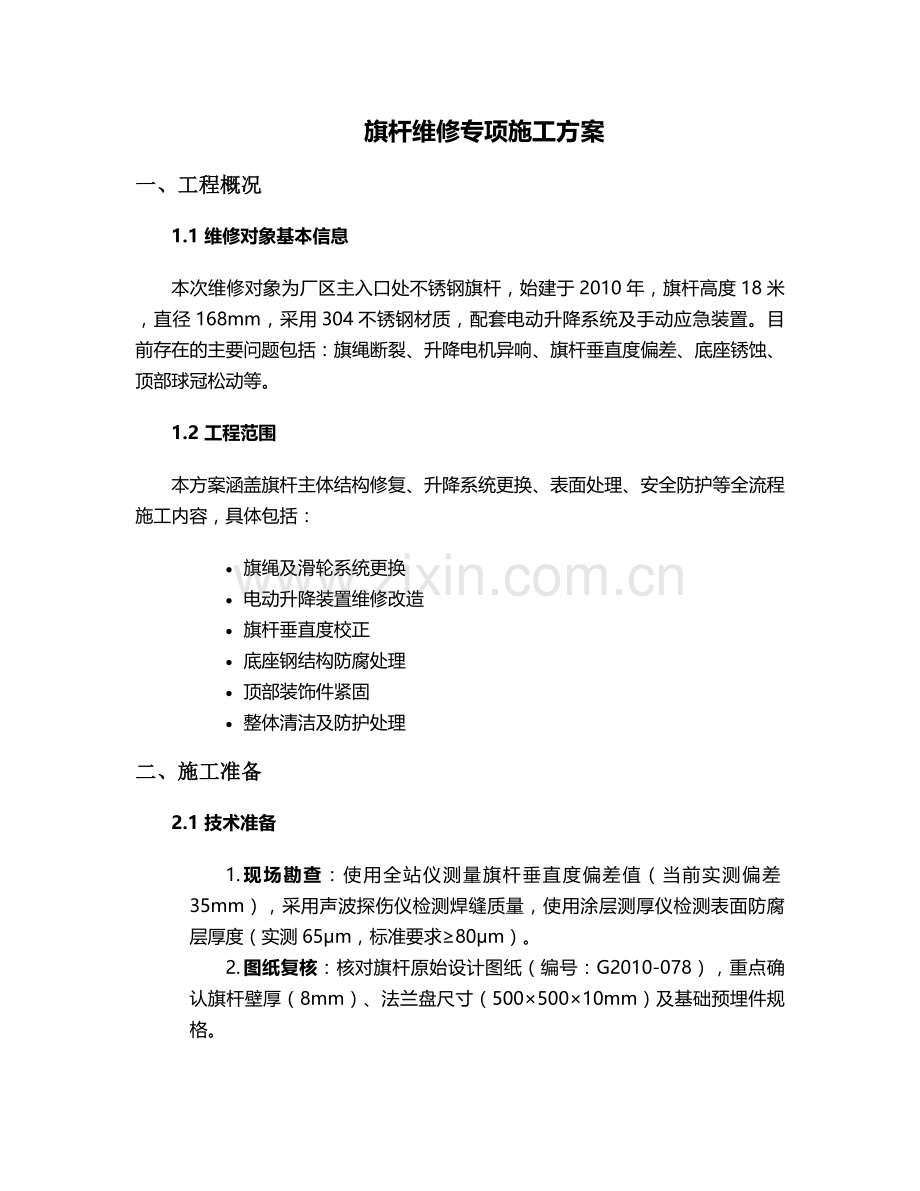

旗杆维修专项施工方案
一、工程概况
1.1 维修对象基本信息
本次维修对象为厂区主入口处不锈钢旗杆，始建于2010年，旗杆高度18米，直径168mm，采用304不锈钢材质，配套电动升降系统及手动应急装置。目前存在的主要问题包括：旗绳断裂、升降电机异响、旗杆垂直度偏差、底座锈蚀、顶部球冠松动等。
1.2 工程范围
本方案涵盖旗杆主体结构修复、升降系统更换、表面处理、安全防护等全流程施工内容，具体包括：
· 旗绳及滑轮系统更换
· 电动升降装置维修改造
· 旗杆垂直度校正
· 底座钢结构防腐处理
· 顶部装饰件紧固
· 整体清洁及防护处理
二、施工准备
2.1 技术准备
1. 现场勘查：使用全站仪测量旗杆垂直度偏差值（当前实测偏差35mm），采用声波探伤仪检测焊缝质量，使用涂层测厚仪检测表面防腐层厚度（实测65μm，标准要求≥80μm）。
2. 图纸复核：核对旗杆原始设计图纸（编号：G2010-078），重点确认旗杆壁厚（8mm）、法兰盘尺寸（500×500×10mm）及基础预埋件规格。
3. 方案交底：组织技术人员进行三级交底，编制《高空作业专项安全技术措施》《吊装作业指导书》等专项文件。
2.2 材料准备
材料名称
规格型号
数量
技术参数
验收标准
不锈钢旗绳
8mm包塑钢丝绳
40m
破断拉力≥28kN，耐候温度-40℃~120℃
GB/T 9944-2015
升降电机
YSE802-4
1台
功率0.75kW，转速1400r/min，防护等级IP55
GB/T 12350-2009
导向滑轮
Φ80mm不锈钢
4套
槽深12mm，轴径12mm，转动阻力≤3N
QB/T 2697-2021
防腐涂料
氟碳面漆
5L
附着力≤1级，耐盐雾≥500h
GB/T 1766-2008
膨胀螺栓
M16×150mm
12套
抗拉承载力≥20kN
GB/T 22795-2008
不锈钢焊丝
ER308
2kg
镍含量≥9%，铬含量18-20%
GB/T 15620-2008
2.3 设备准备
设备名称
型号
数量
检查项目
校验情况
高空作业车
JLG 450AJ
1台
制动系统、液压系统、限位装置
已校验（有效期至2026.03）
手拉葫芦
HSZ-2T
2台
链条磨损量、制动器灵敏度
已校验（载荷测试1.25倍额定值）
角磨机
GWS 14-150 CI
3台
绝缘电阻、防护罩完整性
绝缘电阻≥2MΩ
电焊机
ZX7-400
1台
电流稳定性、接地电阻
接地电阻≤4Ω
水平仪
DS32
1台
水准管分划值、安平精度
符合JJG 425-2003要求
2.4 人员配置
岗位
人数
资质要求
职责范围
项目经理
1人
一级建造师（机电工程）
全面负责项目管理
技术负责人
1人
工程师职称
技术方案制定与实施
安全员
1人
注册安全工程师
全程安全监督
高空作业工
2人
特种作业操作证
高空安装维修作业
电工
1人
低压电工证
电气系统安装调试
起重工
1人
起重机械作业证
吊装指挥作业
普工
2人
安全教育培训合格
材料搬运、场地清理
三、主要施工流程
3.1 施工总体流程
施工准备→安全防护搭设→旧旗绳拆除→升降系统拆卸→垂直度校正→底座防腐处理→新系统安装→调试运行→表面处理→竣工验收
3.2 关键工序施工工艺
3.2.1 高空作业平台搭设
1. 选用25米级高空作业车，支腿跨距4.5米×3.8米，垫设20mm厚钢板（1m×1m）分散接地压力（要求≤0.1MPa）。
2. 作业平台设置双保险绳固定点，安装1.2米高防护栏杆及防坠网，配备2套独立防坠器（静载测试≥15kN）。
3. 风速超过10.8m/s（6级风）时停止高空作业，设置气象监测仪实时监控。
3.2.2 旗绳及滑轮系统更换
1. 旧绳拆除：采用双吊点固定法，在距离旗杆顶部1.5米处设置承重吊点（使用10mm不锈钢卸扣），缓慢释放旧绳并分段切割（每段≤2米）。
2. 滑轮更换：拆除顶部滑轮组（型号：H4020），清理轴套积尘，更换进口轴承（型号6203-2RS），涂抹高温润滑脂（耐温-30℃~180℃）。
3. 新绳安装：采用"S"形穿绳法，绳头使用不锈钢绳卡固定（数量3个，间距100mm，方向交替设置），预留1.5米安全长度。
3.2.3 电动升降系统改造
1. 电机更换：拆除原YSE712-4型电机（功率0.55kW），更换为YSE802-4型增强版电机，安装时调整皮带张紧度（挠度控制在15mm±2mm）。
2. 控制系统升级：更换PLC控制模块（型号FX1S-10MR），增加过载保护（设定值1.2倍额定电流）、限位保护（上下限位间距20mm）及紧急停止功能。
3. 线路改造：更换RVV3×1.5mm²电缆，穿Φ20mm镀锌钢管保护，接地电阻测试≤4Ω，绝缘电阻≥10MΩ。
3.2.4 旗杆垂直度校正
1. 偏差测量：在旗杆0°、90°、180°、270°四个方向设置监测点，使用百分表监测校正过程（精度0.01mm）。
2. 校正施工：采用液压千斤顶（50T）配合手拉葫芦进行微调，每次调整量≤5mm，分7次完成校正（最终偏差控制在15mm内）。
3. 固定加固：在法兰盘与基础间隙处填充不锈钢楔形垫片（厚度3-8mm），使用扭矩扳手按对角顺序紧固M20螺栓（扭矩值450N·m）。
3.2.5 底座防腐处理
1. 表面处理：使用喷砂除锈（Sa2.5级），表面粗糙度达到75-100μm，清除旧涂层及锈蚀（实测锈蚀面积达15%）。
2. 涂层施工：采用高压无气喷涂工艺，底漆选用环氧富锌底漆（干膜厚度60μm），中间漆为环氧云铁（干膜厚度80μm），面漆为氟碳漆（干膜厚度60μm），每道涂层间隔≥4小时（25℃环境）。
3. 密封处理：法兰盘与地面接缝处采用硅酮耐候胶（型号：GE SCS2000）密封，胶缝宽度10mm，深度8mm，形成圆弧过渡。
四、质量控制措施
4.1 关键质量控制点
1. 垂直度控制：使用全站仪进行实时监测，校正后偏差≤H/1000（H为旗杆高度）且≤20mm，每2小时复测一次。
2. 焊接质量：不锈钢焊接采用氩弧焊（焊丝ER308，直径2.4mm），焊接电流80-120A，保护气体流量8-12L/min，焊后进行100%渗透检测（PT）。
3. 电气安全：接地系统采用TN-S制，接地电阻≤4Ω，漏电保护器动作电流≤30mA，动作时间≤0.1s。
4. 涂层质量：使用湿膜测厚仪控制施工过程，干膜厚度采用磁性测厚仪检测（每平米测3点，取平均值），附着力采用划格法测试（要求≥1级）。
4.2 检验方法
1. 外观检查：表面无明显划痕（深度≤0.5mm）、色差（ΔE≤2.0），焊缝表面成型良好，无气孔、夹渣等缺陷。
2. 功能测试：升降系统连续运行50次无故障，升降速度控制在0.2-0.3m/s，手动应急装置操作力≤300N。
3. 耐候性测试：采用紫外老化试验（UVB-313灯管，辐照度0.71W/m²，温度60℃，持续168小时），涂层无开裂、剥落现象。
五、安全管理体系
5.1 危险源辨识及控制
危险源类别
风险等级
控制措施
应急处置
高空坠落
重大
设置双保险绳，作业平台满铺防滑垫，安全网防护
启动高空坠落应急预案，使用急救担架转运
物体打击
较大
作业半径5米设置警戒区，佩戴安全帽，工具系防坠绳
立即停止作业，检查受伤情况，必要时送医
触电伤害
较大
设备接地，使用漏电保护器，配备绝缘手套/鞋
切断电源，实施心肺复苏，拨打120急救
起重伤害
重大
吊装前试吊（1.1倍额定载荷），设置指挥信号系统
启动吊装应急方案，使用应急切割设备
5.2 安全防护措施
1. 个人防护：配备全身式安全带（符合GB 6095-2021）、防冲击眼镜、防滑工作鞋，高空作业人员每半年进行一次体检。
2. 作业防护：设置硬质围挡（高度2.5米）及警示标志（夜间红色警示灯，间距5米），配备2套应急救援设备（含救援三脚架、缓降器）。
3. 电气安全：临时用电采用"三级配电两级保护"，配电箱配备防雨罩，电缆架空高度≥2.5米（过路处≥4.5米）。
六、施工进度计划
工作阶段
起止时间
工期（天）
关键节点
资源配置
施工准备
第1天
1
材料进场验收
技术人员2人，普工2人
安全搭设
第2天
1
高空作业平台验收
起重工1人，普工2人
系统拆除
第3天
1
旧部件清点入库
高空作业工2人，电工1人
结构修复
第4-5天
2
垂直度校正完成
技术负责人1人，高空作业工2人
系统安装
第6-7天
2
电机调试合格
电工1人，高空作业工2人
表面处理
第8天
1
涂层厚度检测
普工2人
竣工验收
第9天
1
整体功能测试
项目经理1人，技术负责人1人
七、环境保护措施
1. 噪声控制：选用低噪声设备（昼间≤70dB，夜间≤55dB），高噪声作业集中在9:00-11:00、14:00-16:00进行，设置声屏障（降噪量≥25dB）。
2. 废弃物处理：废旧旗绳、润滑油等危险废物分类存放于专用容器（贴危废标识），交由有资质单位处置（合同编号：HF2025042），金属废料回收率≥95%。
3. 扬尘控制：喷砂作业采用密闭收集装置，粉尘排放浓度≤10mg/m³，施工场地洒水降尘（含水率保持60-70%），PM10浓度实时监测（≤0.5mg/m³）。
八、应急预案
8.1 应急组织
成立应急小组（组长：项目经理，副组长：安全员），配备急救箱（含止血带、夹板、烧伤敷料等），与附近医院（距离3.5km）建立绿色通道。
8.2 典型应急处置
1. 高空坠落事故：立即启动应急停机程序，切断作业平台电源，使用救援三脚架实施救援，同时拨打120，现场进行止血、固定等初步处理。
2. 火灾事故：使用干粉灭火器（ABC型，4kg）初期灭火，切断电源，组织人员疏散，拨打119，使用防火毯覆盖起火点。
3. 设备故障：设置机械应急下降装置，配备手动液压泵，确保高空作业平台在断电情况下可安全降落。
九、验收标准及流程
9.1 验收依据
1. 《金属旗杆工程技术规程》（CECS 392:2014）
2. 《建筑电气工程施工质量验收规范》（GB 50303-2015）
3. 《钢结构工程施工质量验收标准》（GB 50205-2020）
4. 本工程施工图纸及设计变更文件
9.2 验收内容
1. 功能测试：连续升降10次，运行平稳无卡滞，电机温升≤40K（环境温度25℃时），噪音≤65dB（距离1米处）。
2. 结构检查：垂直度偏差12mm（符合规范要求），法兰盘水平度偏差≤2mm/m，焊接接头强度达到母材80%以上。
3. 外观质量：表面光泽度≥85GU，涂层均匀（厚度198μm），无流挂、针孔等缺陷，标识清晰完整。
9.3 验收流程
施工单位自检→监理验收→第三方检测（委托XX检测公司，报告编号JC2025-1189）→业主竣工验收→签署《工程质量保修书》（保修期2年）
十、技术档案资料
1. 施工组织设计及审批文件
2. 材料出厂合格证及检验报告（含不锈钢材质证明、电机检测报告等）
3. 施工记录（含垂直度测量记录、焊接检测报告、涂层检测记录等）
4. 隐蔽工程验收记录（共3份，对应基础处理、电气管线、防腐涂层）
5. 试运行记录（连续72小时运行记录）
6. 竣工图及验收报告
本方案实施过程中，将严格执行国家现行规范标准，接受业主、监理单位的监督检查，确保工程质量达到优良标准，为旗杆系统提供可靠的安全保障和美观的视觉效果。
