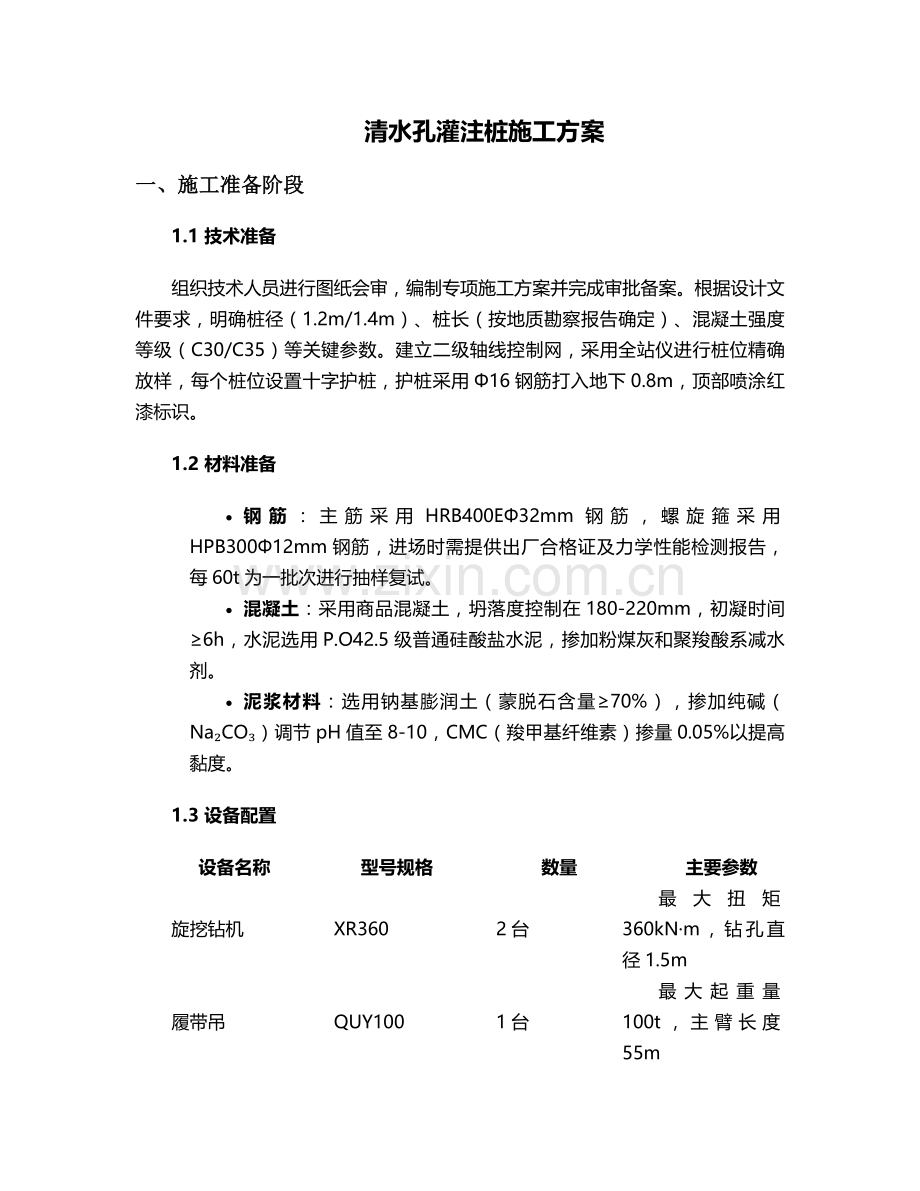

清水孔灌注桩施工方案
一、施工准备阶段
1.1 技术准备
组织技术人员进行图纸会审，编制专项施工方案并完成审批备案。根据设计文件要求，明确桩径（1.2m/1.4m）、桩长（按地质勘察报告确定）、混凝土强度等级（C30/C35）等关键参数。建立二级轴线控制网，采用全站仪进行桩位精确放样，每个桩位设置十字护桩，护桩采用Φ16钢筋打入地下0.8m，顶部喷涂红漆标识。
1.2 材料准备
· 钢筋：主筋采用HRB400EΦ32mm钢筋，螺旋箍采用HPB300Φ12mm钢筋，进场时需提供出厂合格证及力学性能检测报告，每60t为一批次进行抽样复试。
· 混凝土：采用商品混凝土，坍落度控制在180-220mm，初凝时间≥6h，水泥选用P.O42.5级普通硅酸盐水泥，掺加粉煤灰和聚羧酸系减水剂。
· 泥浆材料：选用钠基膨润土（蒙脱石含量≥70%），掺加纯碱（Na₂CO₃）调节pH值至8-10，CMC（羧甲基纤维素）掺量0.05%以提高黏度。
1.3 设备配置
设备名称
型号规格
数量
主要参数
旋挖钻机
XR360
2台
最大扭矩360kN·m，钻孔直径1.5m
履带吊
QUY100
1台
最大起重量100t，主臂长度55m

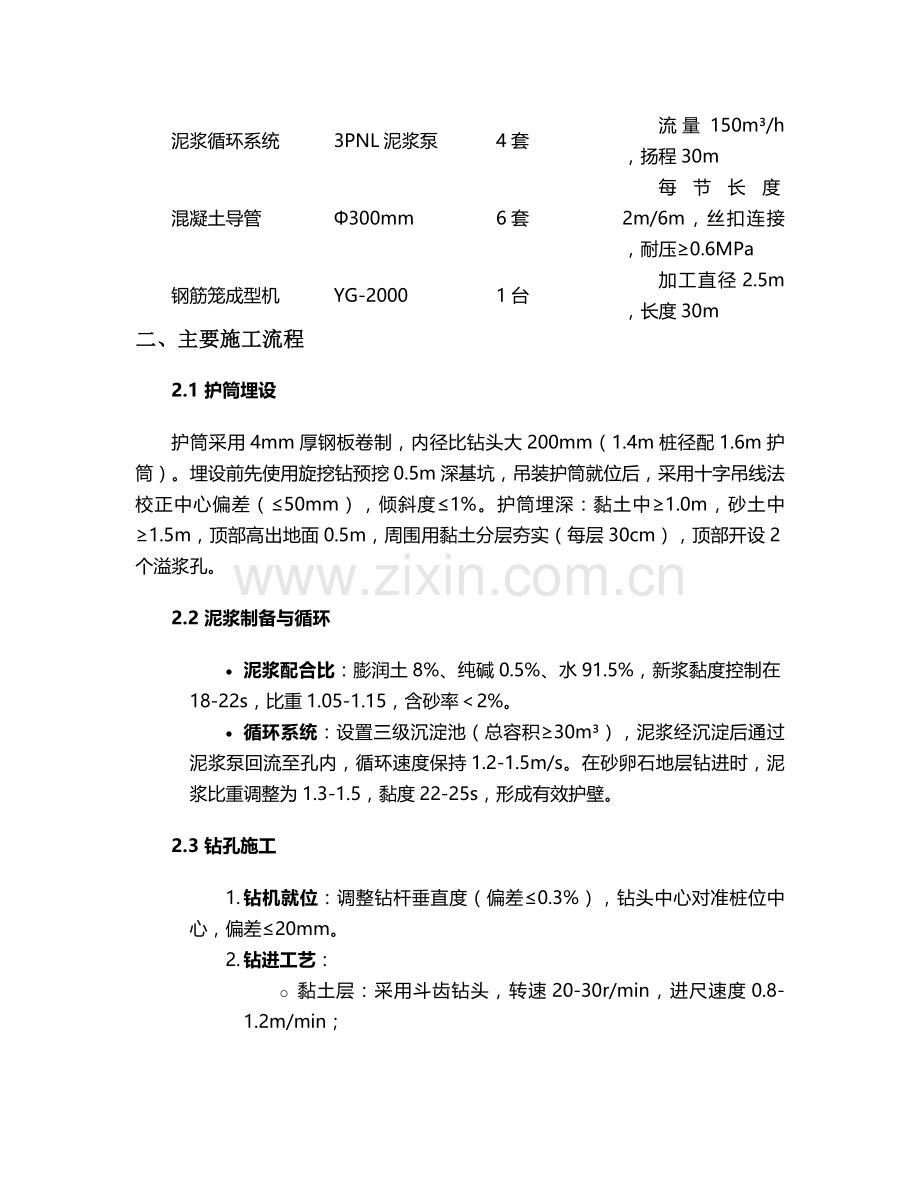

泥浆循环系统
3PNL泥浆泵
4套
流量150m³/h，扬程30m
混凝土导管
Φ300mm
6套
每节长度2m/6m，丝扣连接，耐压≥0.6MPa
钢筋笼成型机
YG-2000
1台
加工直径2.5m，长度30m
二、主要施工流程
2.1 护筒埋设
护筒采用4mm厚钢板卷制，内径比钻头大200mm（1.4m桩径配1.6m护筒）。埋设前先使用旋挖钻预挖0.5m深基坑，吊装护筒就位后，采用十字吊线法校正中心偏差（≤50mm），倾斜度≤1%。护筒埋深：黏土中≥1.0m，砂土中≥1.5m，顶部高出地面0.5m，周围用黏土分层夯实（每层30cm），顶部开设2个溢浆孔。
2.2 泥浆制备与循环
· 泥浆配合比：膨润土8%、纯碱0.5%、水91.5%，新浆黏度控制在18-22s，比重1.05-1.15，含砂率＜2%。
· 循环系统：设置三级沉淀池（总容积≥30m³），泥浆经沉淀后通过泥浆泵回流至孔内，循环速度保持1.2-1.5m/s。在砂卵石地层钻进时，泥浆比重调整为1.3-1.5，黏度22-25s，形成有效护壁。
2.3 钻孔施工
1. 钻机就位：调整钻杆垂直度（偏差≤0.3%），钻头中心对准桩位中心，偏差≤20mm。
2. 钻进工艺：
o 黏土层：采用斗齿钻头，转速20-30r/min，进尺速度0.8-1.2m/min；
o 砂层：换用短螺旋钻头，降低转速至15-20r/min，增大泥浆比重至1.2-1.3；
o 卵石层：采用牙轮钻头，间断进尺（每次0.3m），必要时投入黏土球护壁。
3. 终孔验收：当钻孔深度达到设计值后，使用测绳（配备加重锤5kg）测量孔深，允许偏差+300mm/-50mm，孔径采用井径仪检测，每2m测一个断面，不圆度≤5%。
2.4 清孔作业
· 一次清孔：成孔后立即启动泥浆泵，采用换浆法清孔，保持孔内水头高度2m，循环置换时间≥30min，至返出泥浆比重≤1.10，黏度17-20s。
· 二次清孔：钢筋笼及导管安装完成后，采用气举反循环清孔，空压机风量6m³/min，风压0.7MPa，清孔后30min内测定沉渣厚度：端承桩≤50mm，摩擦桩≤100mm。
2.5 钢筋笼制作与安装
1. 加工要求：主筋间距误差±10mm，螺旋箍间距±20mm，保护层厚度70mm（采用混凝土垫块，每2m设一组，每组4块）。
2. 焊接工艺：主筋连接采用帮条焊，帮条长度≥10d（320mm），焊缝高度≥0.3d，宽度≥0.7d，同一截面接头率≤50%。
3. 吊装就位：采用双吊点起吊（吊点设在钢筋笼1/3和2/3处），吊直后缓慢入孔，避免碰撞孔壁。分段安装时，孔口焊接时间≤30min，焊接完成后用2根Φ50mm钢管横穿钢筋笼顶部加强箍，搁置在护筒上固定。
2.6 混凝土灌注
1. 导管安装：导管底部距孔底300-500mm，采用丝扣连接并逐节编号，安装前进行水密性试验（0.6MPa水压30min无渗漏）。
2. 首灌量控制：计算首灌混凝土量V=πD²H/4+πd²h/4（D为桩径，H为导管埋深1m，d为导管直径，h为导管内混凝土高度），1.4m桩径首灌量≥3.5m³，采用1.5m³大料斗保证埋管深度。
3. 灌注过程：
o 连续灌注，中断时间≤30min，混凝土面上升速度≥2m/h；
o 导管埋深控制在2-6m，每次拆除导管前测量混凝土面高度，严禁超拔（埋深＜1m）；
o 桩顶超灌高度0.8-1.0m，采用测绳（绑测锤）与取样盒双控法确定实际混凝土面。
三、质量控制要点
3.1 成孔质量控制
· 垂直度监测：每钻进5m采用测斜仪检查，发现偏差立即提钻扫孔纠正，偏斜量＞1%时回填黏土至偏斜处以上1m重钻。
· 孔径控制：更换钻头前检查直径磨损情况，当直径偏差＞50mm时及时更换或修复钻头。
· 地质核对：每2m取渣样留存（标明深度、土质），与勘察报告比对，发现异常地层（如溶洞、流沙层）立即停工处理。
3.2 混凝土质量控制
· 进场检验：每车混凝土检测坍落度（允许偏差±20mm），留置抗压试块（每50m³一组，不足50m³按一组计）。
· 灌注温度：夏季施工时，混凝土入孔温度≤30℃，采用遮阳覆盖、冰水拌合等措施；冬季≥5℃，罐车采取保温措施。
· 桩顶处理：混凝土终凝后（≥12h）采用环切法凿除浮浆，凿除深度至新鲜混凝土面，确保桩头无松散层。
3.3 常见问题处理
质量问题
产生原因
处理措施
孔壁坍塌
泥浆比重不足，水头压力不够
立即提钻，投入黏土+片石（1:1）回填至坍孔以上2m，改用比重1.4-1.5泥浆重钻
钢筋笼上浮
导管埋深过大，混凝土初凝时间短
暂停灌注，上下活动导管（提升高度≤30cm），调整混凝土坍落度至200±20mm
断桩
导管拔空，混凝土供应中断
采用地质钻机钻芯取样，确定断桩位置，若深度＜10m可接桩处理，否则返工重钻
四、安全文明施工
4.1 安全防护措施
· 施工现场设置连续封闭围挡（高度2.5m），进出口安装洗车平台（含三级沉淀池）。
· 钻机操作手需持特种作业证上岗，作业前进行“JSA”风险分析，设置专职安全员旁站监督。
· 孔口设置防护栏（高度1.2m），未施工桩位采用Φ20mm钢筋网片覆盖（网格间距200mm）。
4.2 环保要求
· 泥浆循环系统设置防雨棚，沉淀池采用防渗膜（HDPE，厚度1.5mm）铺设，防止污染地下水。
· 钻渣采用密闭罐车运输至指定消纳场，运输车辆安装GPS定位系统，出场前冲洗轮胎。
· 夜间施工噪声控制≤55dB，破碎机等强噪声设备设置隔音罩，22:00至次日6:00停止高噪声作业。
五、验收标准与资料归档
5.1 验收项目及允许偏差
验收项目
允许偏差
检查方法
桩位偏差
单排桩≤50mm
全站仪测量
孔底沉渣
端承桩≤50mm
测锤（5kg）+取样盒
钢筋笼保护层
±10mm
超声波检测
桩身完整性
Ⅰ类桩≥90%，Ⅱ类桩≤10%
低应变反射波法
5.2 资料归档内容
· 原材料出厂合格证及复试报告（钢筋、水泥、外加剂等）；
· 施工记录：钻进日志、泥浆指标检测记录、混凝土灌注记录；
· 质量评定资料：成孔检查记录表、钢筋笼加工检验批、混凝土试块强度报告；
· 第三方检测报告：低应变检测报告、声波透射法检测报告（桩长＞40m时）。
六、施工进度计划
本工程共120根桩，采用2台钻机平行作业，计划工期45天，具体节点控制：
· 第1-3天：场地平整、测量放线；
· 第4-25天：钻孔施工（每天完成5-6根）；
· 第15-35天：钢筋笼加工及安装（滞后钻孔10天开始）；
· 第20-40天：混凝土灌注（与钢筋笼安装同步进行）；
· 第41-45天：桩头处理及检测准备。
七、应急预案
7.1 停电应急
现场配置2台200kW柴油发电机，确保停电后15min内恢复泥浆循环系统供电，防止孔壁坍塌。
7.2 混凝土供应中断
与2家搅拌站签订供应协议（主供+备用），备用搅拌站距现场≤15km，确保应急时30min内混凝土到场。
7.3 设备故障
关键设备（旋挖钻机、泥浆泵）配备备用件，钻杆、钻头等易损件储备量满足3天施工需求，建立设备维修响应机制（2h内到场维修）。
本方案未尽事宜，需严格按照《建筑桩基技术规范》（JGJ94-2020）及设计文件要求执行，施工过程中接受监理单位全程监督，对关键工序实行“样板引路”制度，确保工程质量符合验收标准。
