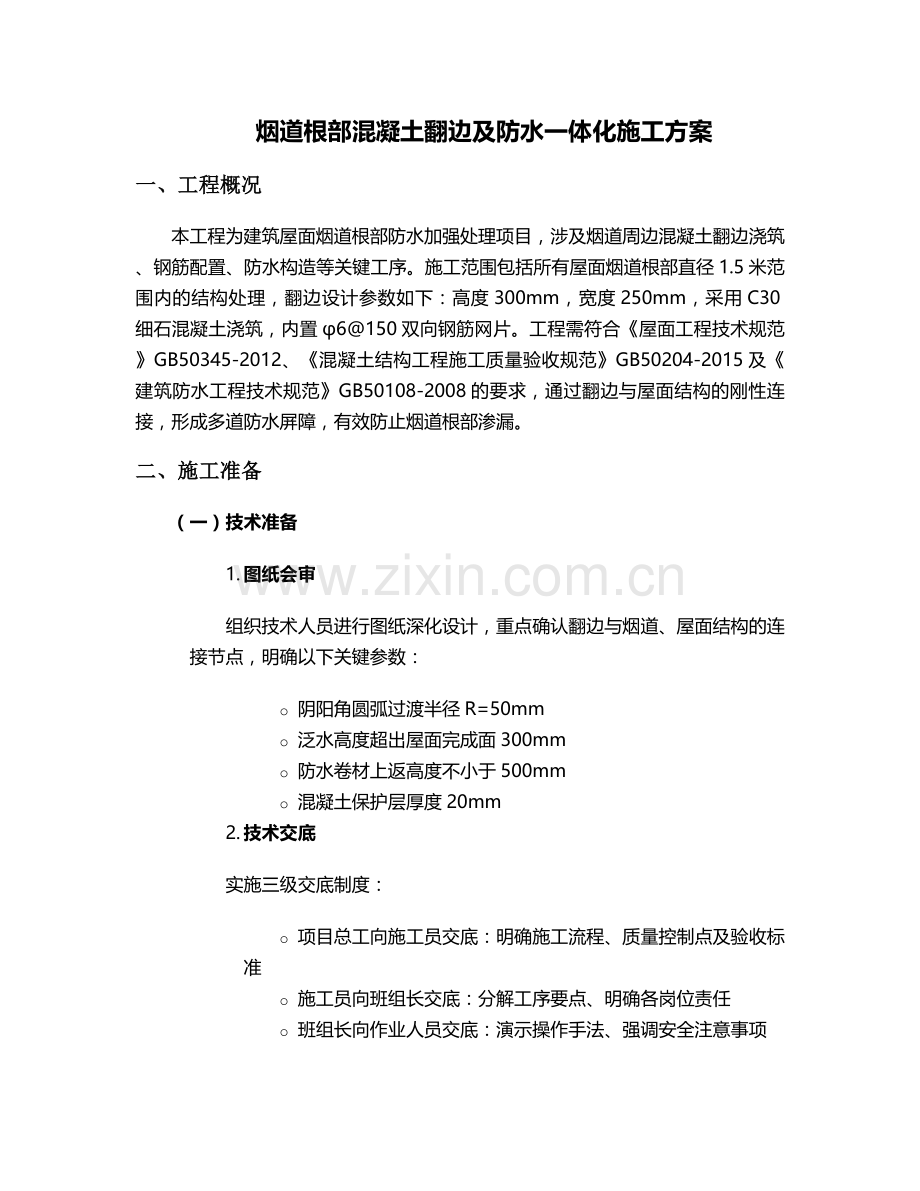

烟道根部混凝土翻边及防水一体化施工方案
一、工程概况
本工程为建筑屋面烟道根部防水加强处理项目，涉及烟道周边混凝土翻边浇筑、钢筋配置、防水构造等关键工序。施工范围包括所有屋面烟道根部直径1.5米范围内的结构处理，翻边设计参数如下：高度300mm，宽度250mm，采用C30细石混凝土浇筑，内置φ6@150双向钢筋网片。工程需符合《屋面工程技术规范》GB50345-2012、《混凝土结构工程施工质量验收规范》GB50204-2015及《建筑防水工程技术规范》GB50108-2008的要求，通过翻边与屋面结构的刚性连接，形成多道防水屏障，有效防止烟道根部渗漏。
二、施工准备
（一）技术准备
1. 图纸会审
组织技术人员进行图纸深化设计，重点确认翻边与烟道、屋面结构的连接节点，明确以下关键参数：
o 阴阳角圆弧过渡半径R=50mm
o 泛水高度超出屋面完成面300mm
o 防水卷材上返高度不小于500mm
o 混凝土保护层厚度20mm
2. 技术交底
实施三级交底制度：
o 项目总工向施工员交底：明确施工流程、质量控制点及验收标准
o 施工员向班组长交底：分解工序要点、明确各岗位责任
o 班组长向作业人员交底：演示操作手法、强调安全注意事项

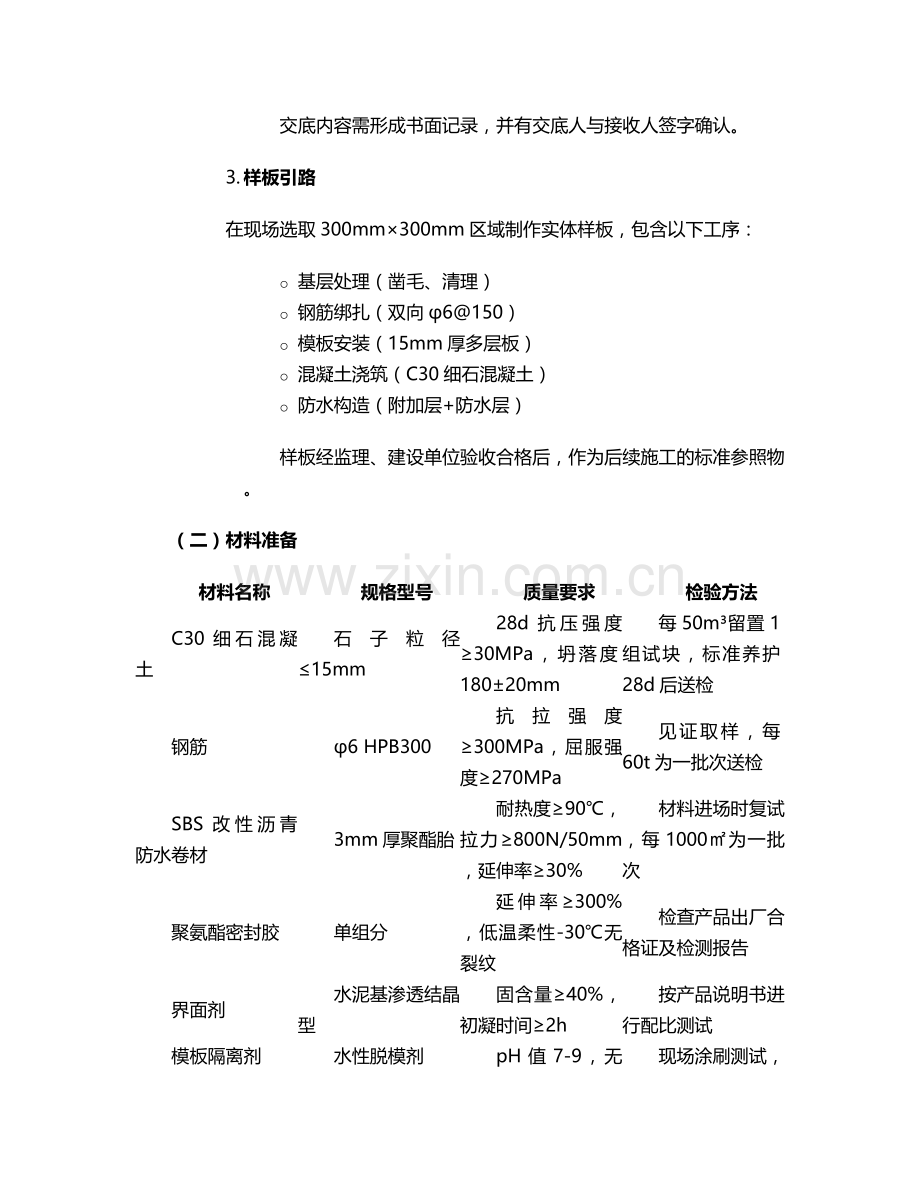

交底内容需形成书面记录，并有交底人与接收人签字确认。
3. 样板引路
在现场选取300mm×300mm区域制作实体样板，包含以下工序：
o 基层处理（凿毛、清理）
o 钢筋绑扎（双向φ6@150）
o 模板安装（15mm厚多层板）
o 混凝土浇筑（C30细石混凝土）
o 防水构造（附加层+防水层）
样板经监理、建设单位验收合格后，作为后续施工的标准参照物。
（二）材料准备
材料名称
规格型号
质量要求
检验方法
C30细石混凝土
石子粒径≤15mm
28d抗压强度≥30MPa，坍落度180±20mm
每50m³留置1组试块，标准养护28d后送检
钢筋
φ6 HPB300
抗拉强度≥300MPa，屈服强度≥270MPa
见证取样，每60t为一批次送检
SBS改性沥青防水卷材
3mm厚聚酯胎
耐热度≥90℃，拉力≥800N/50mm，延伸率≥30%
材料进场时复试，每1000㎡为一批次
聚氨酯密封胶
单组分
延伸率≥300%，低温柔性-30℃无裂纹
检查产品出厂合格证及检测报告
界面剂
水泥基渗透结晶型
固含量≥40%，初凝时间≥2h
按产品说明书进行配比测试
模板隔离剂
水性脱模剂
pH值7-9，无腐蚀性
现场涂刷测试，确保拆模后混凝土表面光滑
（三）机具准备
设备名称
数量
用途
检查要点
强制式混凝土搅拌机
1台
细石混凝土搅拌
叶片间隙≤3mm，搅拌时间≥90s
插入式振捣棒
2台
混凝土振捣
振幅频率≥2800次/min，棒头直径50mm
钢筋加工机械
1套
钢筋切断、弯曲
切断机切口平整度≤1mm，弯曲机角度偏差≤±2°
抹光机
1台
混凝土表面收光
转速≥1440r/min，磨盘直径300mm
全站仪
1台
轴线定位
测角精度2″，测距精度±(2mm+2ppm)
水准仪
1台
标高控制
每公里往返误差≤3mm
热风焊枪
2把
卷材搭接缝焊接
温度控制范围180-200℃，精度±5℃
圆弧抹子
5把
阴阳角处理
弧度R=50mm，与设计弧度吻合
（四）现场准备
1. 作业面清理
清除屋面烟道周边3m范围内的杂物，用高压水枪冲洗基层表面，确保无浮灰、油污及松散结构层。对烟道根部混凝土进行凿毛处理，凿毛深度≥5mm，露出新鲜石子，呈均匀麻面状。
2. 测量放线
o 以烟道中心线为基准，按翻边宽度250mm弹出外边线，使用红油漆每隔1.5m做标记点
o 沿边线设置高程控制点，用水准仪抄平，弹出翻边顶面标高线
o 在烟道外壁弹出防水卷材上返控制线（+500mm）
3. 材料堆放
划分材料堆放区：
o 水泥、砂石料：设置防雨棚，底部架空300mm，砂石料分隔堆放
o 钢筋：搭设堆放架，离地200mm，覆盖防雨布
o 防水卷材：直立码放，高度≤1.5m，距离火源≥5m
o 化学品（密封胶、界面剂）：单独存放于通风库房，设置防泄漏托盘
三、施工工艺流程
测量放线→基层处理→钢筋绑扎→模板安装→混凝土浇筑→养护→防水加强层施工→防水层施工→保护层施工→验收
四、主要施工方法
（一）基层处理
1. 结构面处理
o 使用风镐对烟道根部200mm范围内混凝土进行凿毛，凿毛后用钢丝刷清理碎屑
o 对于蜂窝、麻面等缺陷，采用1:2.5水泥砂浆修补，修补厚度超过10mm时分层施工
o 用高压水枪冲洗基层，待表面干燥后（含水率≤9%），涂刷水泥基渗透结晶型界面剂，涂刷厚度1.2mm，横向、纵向各刷一遍，确保均匀无漏涂
2. 阴阳角处理
o 屋面与烟道交接的阴阳角处，采用1:2.5水泥砂浆抹成圆弧，半径R=50mm
o 圆弧表面应平整光滑，无砂眼、裂纹，与周边基层过渡自然
（二）钢筋绑扎
1. 钢筋加工
o 盘圆钢筋经调直机调直，表面无损伤、油渍
o 按翻边尺寸切断钢筋，长度允许偏差±10mm
o 制作φ6@150双向钢筋网片，网格尺寸偏差≤±10mm
2. 绑扎施工
o 沿翻边边线内侧50mm处设置钢筋保护层垫块，垫块强度≥C30，每1m²不少于4个
o 底层钢筋网片置于垫块上，与屋面结构受力钢筋采用绑扎连接，搭接长度30d（d为钢筋直径）
o 上层钢筋网片通过马凳筋支撑，马凳筋采用φ10钢筋制作，间距600mm，呈梅花形布置
o 钢筋交叉点采用双丝绑扎，绑扎扣应朝向内侧，不得外露于混凝土表面
o 钢筋网片与烟道外壁的连接：在烟道预埋φ6拉结筋，间距500mm，深入翻边长度150mm
3. 质量检查
o 钢筋数量、规格、间距：用卷尺检查，允许偏差±10mm
o 保护层厚度：用卡尺检查，允许偏差±5mm
o 绑扎牢固度：手动扳动检查，不得松动
（三）模板安装
1. 模板选型
采用15mm厚多层板，背面衬50×100mm木枋（间距300mm），外侧用φ48×3.5mm钢管做抱箍，间距500mm。
2. 安装工艺
o 模板拼缝处粘贴5mm厚海绵条，防止漏浆
o 采用对拉螺栓固定模板，螺栓间距500mm×500mm，螺栓中部设置止水环（3mm厚钢板，直径50mm）
o 模板安装垂直度用线锤检查，偏差≤3mm/m，总高偏差≤10mm
o 模板顶面标高通过水准仪校核，允许偏差±5mm
o 安装完成后，清理模板内杂物，浇水湿润模板内壁
3. 模板拆除
o 混凝土强度达到设计强度75%后方可拆除（常温下养护不少于7d）
o 拆除顺序：先拆对拉螺栓，再拆钢管抱箍，最后拆模板及木枋
o 拆除时严禁硬撬，避免损伤混凝土棱角，拆下的模板及时清理、修复，涂刷脱模剂后堆放整齐
（四）混凝土浇筑
1. 混凝土制备
o 采用C30细石混凝土，配合比（重量比）：水泥:砂子:石子:水=1:1.8:2.5:0.52，掺加粉煤灰（掺量15%）和聚羧酸系减水剂（掺量1%）
o 石子粒径≤15mm，含泥量≤1%；砂子采用中砂，含泥量≤3%
o 混凝土坍落度控制在180±20mm，每工作班测试不少于2次
2. 浇筑施工
o 浇筑前洒水湿润基层，在底部浇筑50mm厚与混凝土同配比的水泥砂浆结合层
o 采用分层浇筑法，每层厚度≤300mm，使用插入式振捣棒振捣，振捣点间距300mm，振捣时间15-30s，至混凝土表面泛浆、不再下沉、无气泡逸出为止
o 混凝土浇筑应连续进行，间歇时间≤2h，超过时按施工缝处理
o 浇筑至顶面时，略高于设计标高5mm，待混凝土初凝前进行收面
3. 表面处理
o 第一次收面：混凝土浇筑完成后，用木抹子搓平，去除表面浮浆
o 第二次收面：初凝前（手指按压无明显痕迹），用铁抹子压光，闭合表面裂缝
o 第三次收面：终凝前，用抹光机收光，形成平整光洁的表面
（五）养护
1. 养护措施
o 混凝土浇筑完成后12h内覆盖塑料薄膜，四周用重物压实，确保密封
o 覆盖养护不少于14d，每日检查薄膜内湿度，保持混凝土表面湿润
o 环境温度低于5℃时，采取冬季施工措施，覆盖阻燃棉被保温，不得浇水
o 养护期间禁止在翻边上堆放材料、行走或进行其他作业
（六）防水加强层施工
1. 附加层施工
o 在翻边与屋面、翻边与烟道交接的阴阳角处，铺设1.5mm厚合成高分子防水卷材作为附加层，附加层宽度每侧≥250mm
o 附加层采用满粘法施工，胶粘剂涂刷均匀，厚度0.8mm，铺贴时用刮板排气压实，不得有气泡、皱折
2. 密封处理
o 烟道与翻边之间的缝隙，采用聚氨酯密封胶嵌填，嵌填深度≥10mm，表面呈弧形凹面
o 密封胶施工前，清理缝隙内杂物，涂刷基层处理剂，待干燥后分层嵌填，每层厚度≤5mm，压实后表面覆盖隔离膜
（七）防水层施工
1. 卷材铺贴
o 采用3mm厚SBS改性沥青防水卷材，热熔法施工，铺贴方向平行于屋脊，从低往高铺贴
o 卷材搭接宽度：长边≥100mm，短边≥150mm，搭接缝处用热风焊枪加热，加热温度180-200℃，碾压至边缘挤出沥青胶
o 卷材上返至烟道外壁500mm高度，收头处用金属压条固定（间距200mm），密封胶封边，宽度≥10mm
2. 特殊部位处理
o 翻边顶部：卷材收头处预留100mm，用密封胶封闭后，压入预制混凝土压顶内
o 管道穿越处：设置防水套管，套管高出屋面完成面50mm，卷材上返至套管顶部，用金属箍固定，密封胶封严
o 落水口：卷材伸入落水口内50mm，周边用密封胶密封，设置环形附加层
（八）保护层施工
1. 混凝土保护层
o 在防水层表面铺设40mm厚C20细石混凝土保护层，内配φ4@200双向钢筋网片
o 保护层分隔缝间距≤6m，缝宽10mm，内嵌聚氨酯密封胶
o 表面拉毛处理，增强与后续面层的粘结力
2. 成品保护
o 保护层施工时，严禁在防水层上推车或堆放重物，运输混凝土采用垫板
o 养护期间设置警示标志，禁止人员踩踏，养护时间不少于7d
五、质量控制
（一）质量标准
1. 混凝土翻边
o 表面平整度：≤5mm/2m靠尺
o 垂直度：≤3mm/m
o 截面尺寸：+10mm，-5mm
o 预埋件位置偏差：≤10mm
2. 防水层
o 卷材搭接宽度：允许偏差-10mm
o 粘结强度：满粘法≥0.3MPa
o 无滑移、空鼓、翘边现象
（二）检验批划分
· 混凝土翻边：按每个屋面或50个烟道划分为一个检验批
· 防水层：按屋面面积每1000㎡划分为一个检验批，不足1000㎡按一个检验批
（三）验收程序
1. 自检：班组完成工序后进行自检，填写自检记录
2. 互检：下道工序班组对上道工序进行检查，签署互检意见
3. 交接检：施工员组织交接检验，形成书面记录
4. 专检：质检员进行专业检查，不合格项签发整改单，跟踪复查
5. 验收：监理工程师进行验收，签署验收意见，方可进入下道工序
（四）质量通病防治
质量通病
防治措施
混凝土裂缝
1. 控制水灰比≤0.55
2. 加强养护，确保湿度≥90%
3. 避免在高温、大风天气浇筑
4. 混凝土中掺加聚丙烯纤维（掺量0.9kg/m³）
卷材空鼓
1. 基层含水率≤9%方可施工
2. 胶粘剂涂刷均匀，厚度0.8-1.0mm
3. 铺贴时排尽空气，辊压密实
4. 搭接缝焊接温度控制在180-200℃
翻边与结构连接不牢
1. 基层凿毛到位，露出新鲜混凝土
2. 涂刷界面剂，增强粘结力
3. 设置拉结筋，确保锚固长度
4. 混凝土浇筑前充分湿润基层
六、安全措施
（一）危险源辨识
1. 高处作业：屋面边缘作业、临边洞口防护
2. 临时用电：振捣棒、电焊机等设备漏电
3. 防火防爆：防水卷材热熔施工、密封胶存放
4. 物体打击：材料堆放不稳、工具坠落
（二）安全防护措施
1. 高处作业防护
o 屋面周边设置1.2m高防护栏杆，立杆间距≤2m，横杆两道，满挂密目安全网
o 作业人员佩戴安全帽、安全带，安全带高挂低用，固定在牢固的结构件上
o 屋面孔洞采用盖板封闭，盖板应能承受1.5kN/m²的荷载，并有警示标志
2. 临时用电管理
o 施工用电采用TN-S接零保护系统，三级配电两级保护，配电箱上锁并设防雨罩
o 电动工具使用前检查绝缘电阻，Ⅰ类工具≥2MΩ，Ⅱ类工具≥7MΩ
o 电缆架空敷设，高度≥2.5m，严禁拖地或被碾压
3. 消防安全
o 施工现场严禁吸烟，动火作业办理动火证，配备灭火器（每50㎡不少于2具4kg干粉灭火器）
o 热熔施工时，设专人监火，配备灭火毯，清除作业点周边易燃物
o 密封胶、稀释剂等化学品单独存放，与火源保持5m以上距离
（三）安全管理
1. 安全教育
o 作业人员进场前进行三级安全教育，考核合格后方可上岗
o 特种作业人员（电工、焊工）持证上岗，证书在有效期内
o 每日班前开展安全技术交底，针对当日作业内容强调安全注意事项
2. 隐患排查
o 安全员每日巡查，重点检查高处作业防护、临时用电、消防设施
o 每周进行安全大检查，对发现的隐患下发整改通知书，限期整改并复查
o 建立安全隐患台账，实行闭环管理
七、文明施工与环境保护
（一）文明施工
1. 场地管理
o 材料堆放有序，设置标识牌（名称、规格、数量、检验状态）
o 施工道路畅通，无积水、无障碍物，每日清扫
o 作业面做到“工完料清”，建筑垃圾日产日清
2. 噪声控制
o 夜间施工（22:00-6:00）办理夜间施工许可证，噪声源设备采取降噪措施
o 振捣棒使用低噪声型，模板拆除时轻拆轻放，避免产生撞击声
（二）环境保护
1. 扬尘控制
o 施工现场裸土覆盖防尘网，出入口设置洗车槽，车辆冲洗干净后方可出场
o 水泥、粉煤灰等粉料材料密封存放，搅拌机设置除尘装置
2. 废水处理
o 施工废水经沉淀池（三级沉淀）处理后回用，不外排
o 油料库房设置防泄漏托盘，防止油料渗入地下
3. 固废处理
o 建筑垃圾分类存放，可回收利用部分（钢筋头、废模板）集中回收
o 危险废物（废密封胶、废卷材）单独存放，交有资质单位处置
八、验收标准与流程
（一）验收标准
1. 主控项目
o 翻边混凝土强度：试块抗压强度≥30MPa
o 防水层厚度：≥3mm，允许偏差-0.2mm
o 防水卷材搭接缝：焊接牢固，无渗漏（雨后或淋水试验检查）
2. 一般项目
o 混凝土表面：平整、密实，无露筋、蜂窝、裂缝
o 卷材铺贴：平整顺直，搭接均匀，收头牢固
o 保护层：表面平整，分隔缝顺直，密封胶饱满
（二）验收流程
1. 分项工程验收
o 施工单位自检合格后，向监理提交验收申请及相关资料（隐蔽工程记录、试验报告、检验批验收记录等）
o 监理工程师组织验收，必要时进行现场抽样检测
o 验收合格后签署验收记录，进入下道工序
2. 竣工验收
o 所有工序完成后，施工单位提交竣工资料（施工方案、技术交底记录、材料合格证及复试报告、质量验收记录等）
o 建设单位组织设计、监理、施工单位进行竣工验收
o 验收通过后，办理验收备案手续
九、成品保护措施
1. 混凝土翻边保护
o 养护期间设置围挡，禁止碰撞，表面覆盖塑料薄膜防止污染
o 后续工序施工时，翻边表面覆盖木板或多层板，防止重物撞击
2. 防水层保护
o 防水层施工完成后，24h内严禁在上面行走或堆放材料
o 保护层施工时，采用木垫板作为操作平台，禁止直接踩踏防水层
o 管道安装时，在防水层表面铺设厚木板，避免尖锐物体刺破卷材
3. 成品保护责任
o 划分成品保护责任区，明确责任人，每日巡查
o 交叉作业时，上下工序班组办理成品保护交接手续，明确保护责任
通过以上施工方案的实施，可确保烟道翻边的施工质量，形成“刚性防水+柔性防水”的复合防水体系，有效解决烟道根部渗漏问题，为建筑屋面防水提供可靠保障。施工过程中需严格执行各工序的质量控制标准，强化安全管理，实现工程质量、安全、环保的全面达标。
