码头护舷板施工方案
一、工程概况
本工程为码头护舷板安装施工项目，旨在通过标准化施工流程，确保护舷板具备有效缓冲船舶靠泊冲击力、保护码头结构安全的功能。工程地点位于沿海高桩码头区域，设计安装15套鼓型橡胶护舷，单套护舷重量约2.5吨，能量吸收值不低于500kJ。施工内容包括旧护舷拆除、安装面处理、新护舷定位固定及质量验收等环节，施工周期需配合潮汐规律分阶段实施，总工期20个日历天。
二、施工准备
2.1 技术准备
1. 现场勘测
o 使用全站仪对码头前沿线进行三维坐标测量，记录混凝土表面平整度（允许偏差≤5mm/m）及预埋件位置。重点检查原有预埋螺栓孔的垂直度（偏差≤3mm/m）和深度（需满足螺栓长度+20mm要求），对锈蚀螺栓孔采用钢丝刷清理后涂黄油防锈。
o 绘制护舷安装定位图，标明每个护舷的中心坐标（X、Y轴偏差≤10mm）、安装角度（与码头前沿线平行度偏差≤0.5°）及间距（按船长1/4~1/5设置，标准间距6m，允许偏差±50mm）。
2. 设计复核
o 核对船舶参数（10万吨级散货船，靠泊速度0.15m/s）与护舷选型匹配性，确保鼓型护舷压缩变形量≥250mm，反力≤300kN。
o 编制专项施工方案，包含吊装路径规划（避开码头前沿2m安全距离）、焊接工艺（如钢制连接件采用E4303焊条，焊接电流120~150A）及潮位作业窗口期（选择低平潮前后2小时，水位差≤1.5m）。

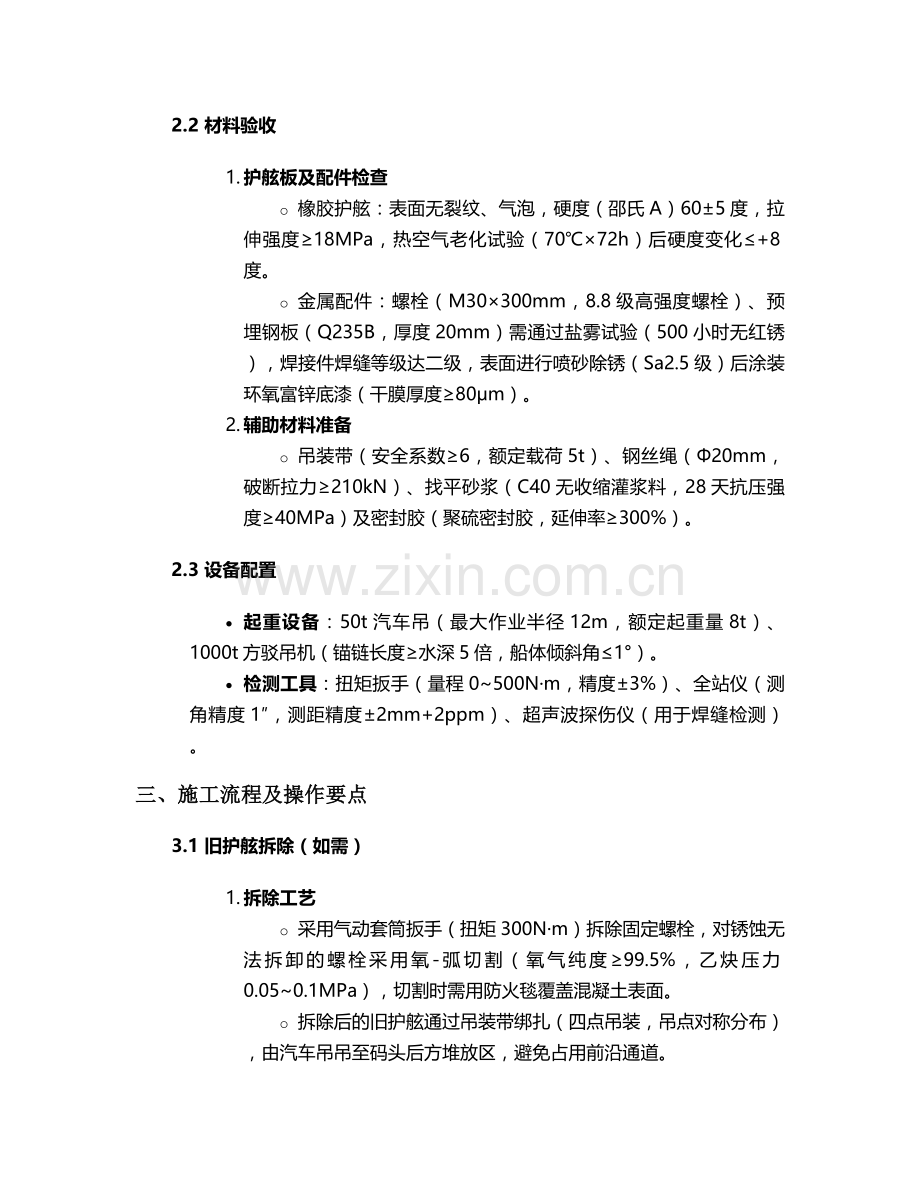

2.2 材料验收
1. 护舷板及配件检查
o 橡胶护舷：表面无裂纹、气泡，硬度（邵氏A）60±5度，拉伸强度≥18MPa，热空气老化试验（70℃×72h）后硬度变化≤+8度。
o 金属配件：螺栓（M30×300mm，8.8级高强度螺栓）、预埋钢板（Q235B，厚度20mm）需通过盐雾试验（500小时无红锈），焊接件焊缝等级达二级，表面进行喷砂除锈（Sa2.5级）后涂装环氧富锌底漆（干膜厚度≥80μm）。
2. 辅助材料准备
o 吊装带（安全系数≥6，额定载荷5t）、钢丝绳（Φ20mm，破断拉力≥210kN）、找平砂浆（C40无收缩灌浆料，28天抗压强度≥40MPa）及密封胶（聚硫密封胶，延伸率≥300%）。
2.3 设备配置
· 起重设备：50t汽车吊（最大作业半径12m，额定起重量8t）、1000t方驳吊机（锚链长度≥水深5倍，船体倾斜角≤1°）。
· 检测工具：扭矩扳手（量程0~500N·m，精度±3%）、全站仪（测角精度1″，测距精度±2mm+2ppm）、超声波探伤仪（用于焊缝检测）。
三、施工流程及操作要点
3.1 旧护舷拆除（如需）
1. 拆除工艺
o 采用气动套筒扳手（扭矩300N·m）拆除固定螺栓，对锈蚀无法拆卸的螺栓采用氧-弧切割（氧气纯度≥99.5%，乙炔压力0.05~0.1MPa），切割时需用防火毯覆盖混凝土表面。
o 拆除后的旧护舷通过吊装带绑扎（四点吊装，吊点对称分布），由汽车吊吊至码头后方堆放区，避免占用前沿通道。
2. 安装面处理
o 混凝土表面凿毛（露出新鲜骨料，深度2~3mm），用高压水枪（压力≥0.6MPa）冲洗浮浆，若存在蜂窝、露筋缺陷，采用C30细石混凝土修补（修补面积≥缺陷区1.5倍），养护7天后强度达设计值80%方可施工。
3.2 新护舷安装
3.2.1 定位放线
· 以码头前沿线为基准，用墨斗弹出护舷中心线及边线，曲线段码头每2m设置一个控制点，采用BIM模型虚拟预安装，确保相邻护舷高差≤5mm。
· 在预埋钢板上标记螺栓孔位置，用样冲定位后钻孔（孔径比螺栓直径大2mm），钻孔垂直度偏差≤1°。
3.2.2 基座找平
· 采用专用找平砂浆调整安装面平整度，铺设厚度30~50mm，用靠尺（2m）检查，允许偏差≤2mm/m。砂浆初凝前（2小时内）植入螺栓，螺栓外露长度2~3扣，顶端缩进护舷板深度≥10mm。
3.2.3 吊装就位
1. 吊装工艺
o 鼓型护舷采用“主钩+副钩”吊装法：主钩通过钢丝绳连接护舷顶部吊耳，副钩用吊装带兜底辅助调整角度，起吊时缓慢提升（速度≤0.5m/s），避免与码头结构碰撞。
o 就位后用临时支撑（Φ100mm钢管，长度1.5m）固定护舷，支撑点间距≤1.5m，确保护舷中心线与放线位置偏差≤3mm。
2. 固定连接
o 螺栓连接：分三次拧紧螺栓（初拧50%设计扭矩→复拧80%→终拧100%，设计扭矩450N·m），采用扭矩扳手对角均匀施力，每个螺栓涂抹螺纹防松胶（Loctite 243）。
o 焊接固定：钢制连接件采用对称分段焊（每段长度150~200mm），层间温度控制在150℃以下，焊后24小时内进行超声波探伤，Ⅰ级焊缝合格率100%。
3.2.4 密封与防腐
· 护舷板与混凝土接触面填充聚硫密封胶（宽度10mm，深度8mm），金属配件外露部分涂装氯化橡胶面漆（干膜厚度≥60μm），橡胶表面涂刷抗UV防护剂（每2年复涂一次）。
四、质量控制标准
4.1 主控项目
项目
允许偏差
检验方法
护舷标高
+20mm
水准仪测量（每护舷1点）
安装间距
±50mm
钢尺量测（相邻护舷间距）
螺栓预紧力
±10%设计值
扭矩扳手检测（全数检查）
焊缝质量
Ⅰ级
超声波探伤（100%检测）
4.2 一般项目
· 护舷表面平整度≤5mm/m（2m靠尺检查）；
· 密封胶连续饱满，无气泡、开裂（目测检查，每10m抽查1处）；
· 金属件防腐涂层附着力≥5MPa（划格法测试，每50m²测3点）。
五、安全与环保措施
5.1 安全防护
1. 高空作业
o 搭设钢制爬梯（宽度0.8m，踏步间距300mm），设置1.2m高防护栏杆（横杆间距500mm），作业人员佩戴双钩安全带（锚固点抗拉强度≥15kN）。
o 临水区域设置救生圈（间距50m）、救生衣（每人1件，浮力≥75N）及警示标志（“禁止抛物”“水深危险”）。
2. 起重作业
o 吊装前检查吊索具（无断丝、变形，卡扣闭合率100%），指挥人员使用对讲机（频道专用，距离≤500m）配合手势信号（如“升臂”“落钩”），六级及以上大风（风速≥10.8m/s）停止作业。
5.2 环保要求
· 施工垃圾分类存放（可回收金属、橡胶废料单独收集），严禁抛入海中；
· 切割作业产生的火花采用接火斗（内衬防火棉）收集，油漆桶、胶桶由厂家回收处理；
· 施工废水经沉淀池（三级沉淀，容积5m³）处理后排放，pH值控制在6~9。
六、验收与维护
6.1 竣工验收
1. 外观检查：护舷板无损伤，螺栓外露均匀，密封胶表面光滑。
2. 性能测试：模拟船舶靠泊试验（采用20t配重车以0.1m/s速度撞击护舷），测量变形量（≥设计值90%）及反力（≤设计值110%），测试数据通过监理单位确认。
6.2 后期维护
· 日常巡检：每月检查螺栓扭矩（衰减量≤10%）、橡胶老化程度（表面裂纹深度≤2mm）；
· 周期性保养：每2年涂刷橡胶防护剂，每5年进行焊缝无损检测，发现锈蚀螺栓（锌层破损面积≥10%）及时更换。
七、应急预案
7.1 设备故障
· 汽车吊故障：启用备用25t汽车吊（提前停放于码头后方30m处），采用“两点吊装”临时固定护舷，等待故障排除。
· 螺栓断裂：立即停止作业，使用同规格螺栓更换，断裂螺栓采用取丝器取出，重新攻丝（丝锥型号M30×3.5mm）后安装。
7.2 安全事故
· 人员落水：附近人员立即抛投救生圈，同时启动应急船（配备150马力挂机，航速≥25km/h），救生员穿戴潜水服下水救援。
· 火灾事故：使用干粉灭火器（4kg ABC型，有效喷射距离≥3m）灭火，同时切断作业区域电源，拨打港口消防救援电话。
本方案严格遵循《港口工程护舷设计规范》（JTS 169-2017）及《橡胶护舷》（HG/T 2866）标准，通过标准化施工流程控制，确保护舷板安装质量满足码头运营安全要求，有效延长使用寿命至15年以上。
