无锡市区装配式钢结构围挡专项施工方案
一、工程概况
本工程位于无锡市梁溪区解放东路沿线，为市政道路改造项目配套围挡施工，总长度1280米，沿项目用地红线连续设置。根据施工区域环境特征，采用三段差异化设计：
· 主干道段（620米）：沿解放东路（城市主干道）设置，高度3.0米，配置喷淋降尘系统及夜间警示照明
· 居民区段（410米）：临近沁园新村居民区，高度2.5米，增设降噪层及隔音棉
· 交通路口段（250米）：4处平交路口采用通透式钢结构框架，确保行车视距
工程计划施工周期30天，采用分段流水作业，每段施工长度控制在150米内，围挡设计使用年限18个月，需满足抗风等级12级、抗震设防烈度7度及防火等级B1级要求。
二、设计标准与技术参数
（一）结构设计分类
路段类型
结构形式
高度
抗风载
基础形式
主干道段
双立柱装配式
3.0m
0.55kN/㎡
C30混凝土条形基础
居民区段
单立柱框架式
2.5m
0.45kN/㎡
C25混凝土独立基础
交通路口段
菱形网格通透式
2.2m
0.40kN/㎡
C25混凝土扩展基础
（二）主体结构参数
1. 立柱系统

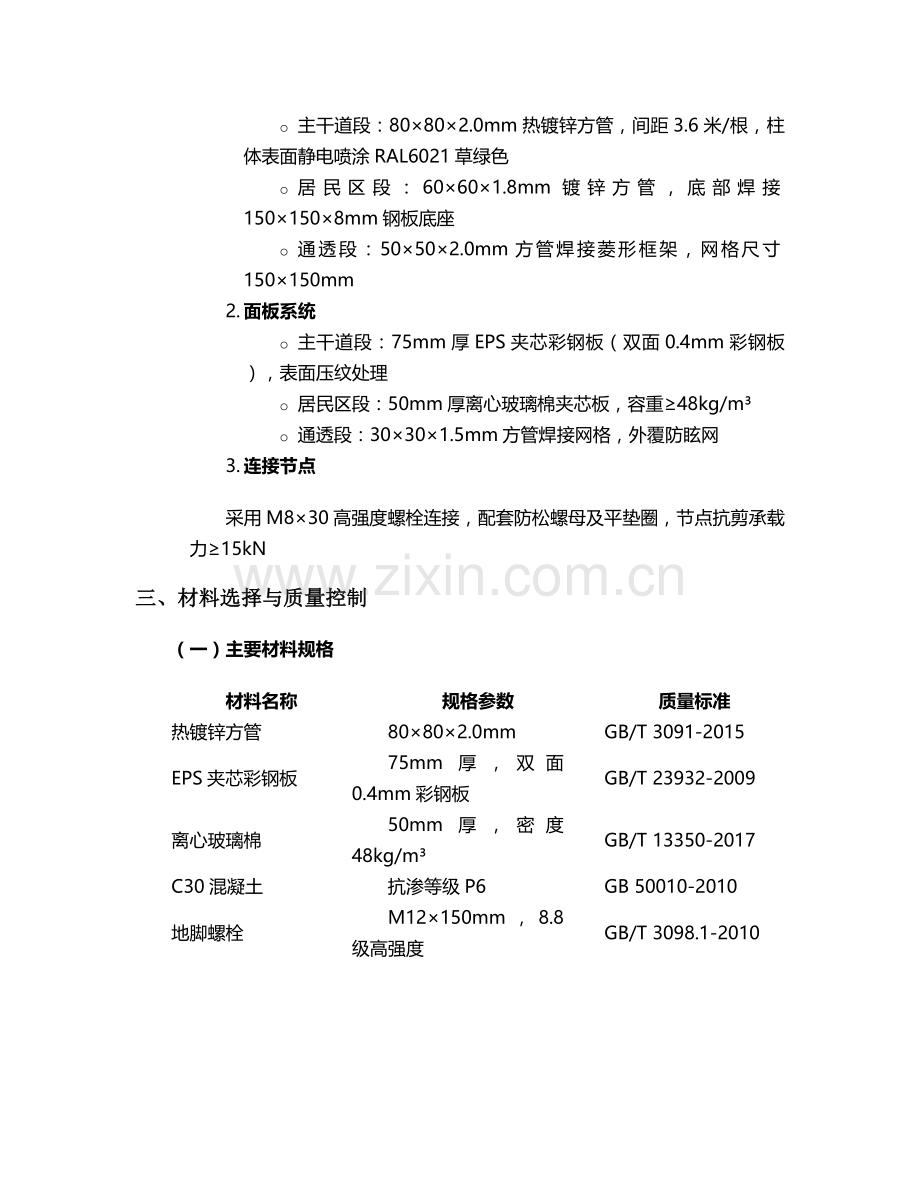

o 主干道段：80×80×2.0mm热镀锌方管，间距3.6米/根，柱体表面静电喷涂RAL6021草绿色
o 居民区段：60×60×1.8mm镀锌方管，底部焊接150×150×8mm钢板底座
o 通透段：50×50×2.0mm方管焊接菱形框架，网格尺寸150×150mm
2. 面板系统
o 主干道段：75mm厚EPS夹芯彩钢板（双面0.4mm彩钢板），表面压纹处理
o 居民区段：50mm厚离心玻璃棉夹芯板，容重≥48kg/m³
o 通透段：30×30×1.5mm方管焊接网格，外覆防眩网
3. 连接节点
采用M8×30高强度螺栓连接，配套防松螺母及平垫圈，节点抗剪承载力≥15kN
三、材料选择与质量控制
（一）主要材料规格
材料名称
规格参数
质量标准
热镀锌方管
80×80×2.0mm
GB/T 3091-2015
EPS夹芯彩钢板
75mm厚，双面0.4mm彩钢板
GB/T 23932-2009
离心玻璃棉
50mm厚，密度48kg/m³
GB/T 13350-2017
C30混凝土
抗渗等级P6
GB 50010-2010
地脚螺栓
M12×150mm，8.8级高强度
GB/T 3098.1-2010
（二）材料进场验收
1. 彩钢板需提供涂层厚度检测报告（双面≥0.8mm）及防火性能合格证
2. 钢结构材料进场时检查锌层厚度（≥85μm）及表面平整度（允许偏差≤2mm/m）
3. 混凝土采用商品混凝土，每批次需提供坍落度测试记录（180±20mm）及抗压强度报告
四、施工流程与工艺要点
（一）施工准备
1. 测量放线
o 采用全站仪定位，按3.6米间距放出立柱中心点，偏差控制在±5mm内
o 主干道段每50米设置一道沉降观测点
2. 场地平整
o 清除地表杂物，开挖至设计基底标高，采用200mm厚级配砂石回填压实（压实度≥93%）
（二）基础施工
1. 独立基础（居民区段）
o 基坑尺寸600×600×800mm，采用人工开挖，基底铺设100mm厚C15素混凝土垫层
o 内置4Φ12mm钢筋骨架，保护层厚度40mm，基础顶面预埋4颗M12×150膨胀螺栓
2. 条形基础（主干道段）
o 截面尺寸600×800mm，采用小型挖掘机开挖，边坡坡度1:0.5
o 配置Φ14mm钢筋网片（间距200×200mm），混凝土分两层浇筑，振捣密实
（三）结构安装
1. 立柱安装
o 采用汽车吊吊装（主干道段使用25t吊车），垂直度偏差≤1.5‰
o 柱顶设置防雨帽，高出面板150mm，底部缝隙用防水砂浆封堵
2. 面板安装
o 采用卡槽式连接，横向龙骨为50×30mm方管，间距≤600mm
o 居民区段面板内侧粘贴50mm厚离心玻璃棉毡（容重48kg/m³）
（四）辅助系统施工
1. 喷淋系统
o 主干道段沿围挡顶部设置DN25PPR管，安装雾化喷头（间距1.5米），工作压力0.3MPa
o 配置全自动控制系统，与PM2.5监测仪联动（超标时自动开启）
2. 警示系统
o 每3米设置LED爆闪灯（红黄色交替），底部200mm宽反光膜（三级反光）
o 路口转角处增设太阳能警示桩，夜间可视距离≥300米
五、质量验收标准
（一）主控项目
1. 基础混凝土强度：试块抗压强度≥设计值的115%
2. 立柱垂直度：允许偏差≤H/1000（H为柱高），且≤10mm
3. 面板安装：平整误差≤3mm/2m，接缝间隙≤2mm
（二）一般项目
1. 表面观感：无明显划痕、鼓泡，颜色均匀一致
2. 喷淋系统：连续喷水30分钟无渗漏，喷头雾化角度≥90°
3. 警示照明：连续照明时间≥12小时（阴天条件）
六、安全文明施工措施
（一）施工安全防护
1. 基坑开挖深度超过1.5米时设置临边防护栏杆（高度1.2米，两道横杆）
2. 高空作业（安装3米以上面板）使用防坠器，作业平台满铺脚手板
3. 临时用电采用TN-S系统，配电箱配置漏电保护器（动作电流≤30mA）
（二）扬尘噪声控制
1. 施工现场裸土覆盖率100%，出入口设置洗车平台（8m×6m）及三级沉淀池
2. 夜间施工（22:00-6:00）噪声≤55dB，采用低噪声液压剪切割钢材
3. 围挡外侧5米范围内设置排水沟，防止施工废水流入市政管网
（三）应急管理
1. 配备应急物资：防汛沙袋（200袋）、应急照明（10套）、医疗急救箱（2个）
2. 大风预警（≥6级）前完成面板加固，暴雨天气停止基础施工并检查排水系统
七、维护与拆除方案
（一）日常维护
1. 每日巡查：检查螺栓紧固度（扭矩≥35N·m）、面板变形情况
2. 每周清洁：采用高压水枪冲洗面板，清除"牛皮癣"及污渍
3. 每月检修：喷淋系统管道疏通、电气线路绝缘测试
（二）拆除作业
1. 拆除顺序：面板→横向龙骨→立柱→基础（严禁整体推倒）
2. 材料回收：钢结构部件分类堆放，回收率≥90%，彩钢板集中处理
3. 场地恢复：基础拆除后采用素土回填，压实度≥90%，恢复原貌
八、附件清单
1. 施工进度计划表
2. 材料进场检验记录
3. 混凝土试块强度报告
4. 抗风载计算书
5. 文明施工承诺书
本方案未尽事宜，需严格遵守《无锡市建设工程文明施工管理办法》（2021版）及《建筑施工高处作业安全技术规范》（JGJ80-2016）相关要求，实施过程接受建设单位及监理单位全程监督。
