旋风筒施工方案
一、工程概况
1.1 项目背景
本工程为某水泥生产线预热器系统改造项目中的旋风筒施工工程，涉及C3、C4级旋风筒的拆除与新建作业。旋风筒作为预热器系统的核心设备，主要承担生料粉与高温气流的热交换功能，其结构稳定性直接影响生产线的热效率与运行安全。新建旋风筒采用φ4.8m×12.6m钢制壳体结构，设计压力±5kPa，工作温度350-850℃，材质选用Q345R低合金高强度钢，单体重约28t。
1.2 主要工程量
序号
项目名称
单位
数量
备注
1
旧旋风筒拆除
套
2
含内衬及附属管道
2
基础处理
项
1
混凝土表面修复、螺栓预埋
3
筒体组对安装
节
8
分4段工厂预制
4
内衬砌筑
m³
32
高铝质耐火砖+保温层
5
附属管道安装
m
65
含膨胀节、闸阀等部件
6
焊接工程量
m
1280
其中压力容器焊缝320m
1.3 工程特点
· 高空作业多：安装最高点达38.6m，需设置满堂脚手架及高空作业平台
· 焊接质量要求高：壳体焊缝需进行100%UT探伤和20%RT探伤

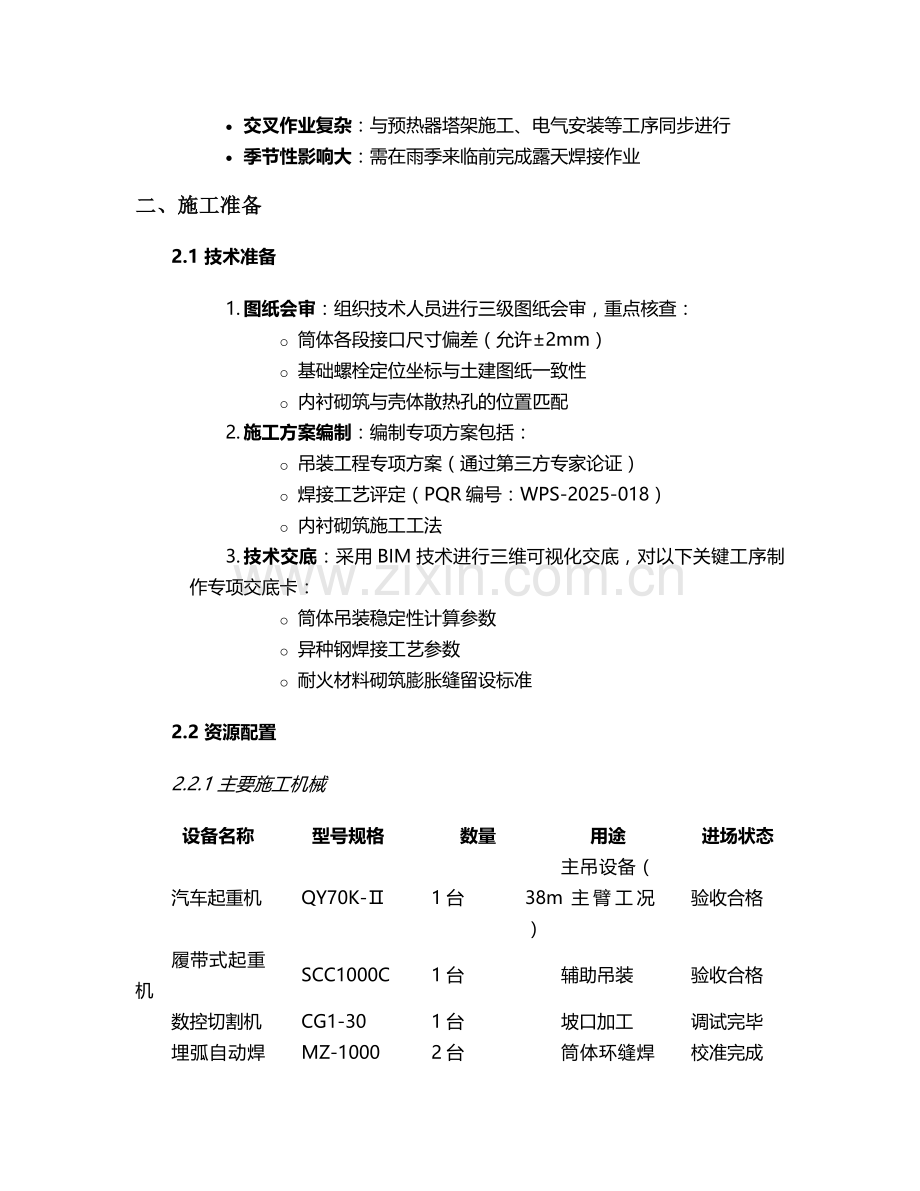

· 交叉作业复杂：与预热器塔架施工、电气安装等工序同步进行
· 季节性影响大：需在雨季来临前完成露天焊接作业
二、施工准备
2.1 技术准备
1. 图纸会审：组织技术人员进行三级图纸会审，重点核查：
o 筒体各段接口尺寸偏差（允许±2mm）
o 基础螺栓定位坐标与土建图纸一致性
o 内衬砌筑与壳体散热孔的位置匹配
2. 施工方案编制：编制专项方案包括：
o 吊装工程专项方案（通过第三方专家论证）
o 焊接工艺评定（PQR编号：WPS-2025-018）
o 内衬砌筑施工工法
3. 技术交底：采用BIM技术进行三维可视化交底，对以下关键工序制作专项交底卡：
o 筒体吊装稳定性计算参数
o 异种钢焊接工艺参数
o 耐火材料砌筑膨胀缝留设标准
2.2 资源配置
2.2.1 主要施工机械
设备名称
型号规格
数量
用途
进场状态
汽车起重机
QY70K-Ⅱ
1台
主吊设备（38m主臂工况）
验收合格
履带式起重机
SCC1000C
1台
辅助吊装
验收合格
数控切割机
CG1-30
1台
坡口加工
调试完毕
埋弧自动焊机
MZ-1000
2台
筒体环缝焊接
校准完成
无损检测设备
USM35XS
1套
超声波探伤
在检合格
全站仪
TS60
1台
三维坐标测量
计量认证
2.2.2 人力资源配置
· 管理人员：项目经理1人、技术负责人1人、安全员2人、质量员2人
· 作业人员：起重工4人（持Q2证）、焊工8人（持GTAW/FCAW证书）、架子工6人、砌筑工12人、普工10人
· 特殊工种：无损检测人员3人（持UTⅡ、RTⅡ证书）、特种设备操作工2人
2.3 现场准备
1. 场地布置：
o 划分材料堆放区（硬化处理+防雨棚）
o 设置焊接预制平台（20m×8m，平整度误差≤3mm）
o 布置临时电源（3路380V/200A供电，配备防雨配电箱）
2. 材料验收：
o 钢板进场需核查材质证明书（炉批号与实物一致）
o 耐火砖进行吸水率检测（≤1.5%为合格）
o 焊接材料按批号进行扩散氢测试
3. 安全设施：
o 搭设安全通道（宽度≥1.2m，设置1.2m高防护栏杆）
o 安装防坠器（每个作业面不少于2套）
o 设置焊接烟尘收集系统（风量8000m³/h）
三、主要施工流程
3.1 施工总流程
旧筒拆除→基础处理→筒体预制→吊装组对→焊接检测→内衬施工→附属系统安装→烘炉调试
3.2 关键工序施工工艺
3.2.1 旧旋风筒拆除
1. 拆除顺序：
从上至下分段拆除，具体步骤：
o 先拆除连接管道（采用机械切割，保留150mm切割余量）
o 拆除耐火内衬（人工拆除，设置防尘降尘装置）
o 筒体分3段切割（使用等离子切割，每段重量≤8t）
2. 安全控制：
o 设置警戒区（半径15m），配备专职安全员
o 切割作业时，下方设置接火斗（铺50mm厚防火棉）
o 采用双吊点吊装拆除段（吊点位置经受力验算）
3.2.2 筒体组对安装
1. 基础验收：
o 用全站仪检测基础顶面平整度（允许偏差≤5mm）
o 复核预埋螺栓位置（坐标偏差≤10mm，垂直度≤L/1000）
o 基础表面涂刷环氧底漆（干膜厚度≥80μm）
2. 吊装工艺：
o 吊具选用：主吊使用Φ32mm钢丝绳（破断拉力58t），辅助吊使用10t链条葫芦
o 吊装参数：
§ 第一段吊装：起吊角度65°，回转半径12m，额定负荷率75%
§ 高空组对：采用临时定位销（直径50mm，长度300mm）辅助对口
3. 组对精度控制：
o 筒体垂直度：≤H/1000（H为筒体高度），且≤15mm
o 对口错边量：≤1.5mm（纵缝）、≤2mm（环缝）
o 椭圆度：≤D/500（D为筒体直径）
3.2.3 焊接施工
1. 焊接材料：
o 壳体焊接：E5015-G焊条（Φ3.2mm、Φ4.0mm），经350℃×1h烘干
o 异种钢焊接：选用E309Mo-16焊条（用于Q345R与0Cr18Ni9接口）
2. 焊接工艺：
o 坡口形式：V型坡口（角度60°±5°，钝边2mm±0.5mm）
o 焊接顺序：先纵缝后环缝，采用分段退焊法
o 层间温度控制：150-250℃（使用红外测温仪实时监控）
3. 焊后处理：
o 24h内进行后热消氢处理（250℃×2h）
o 焊缝打磨（表面粗糙度Ra≤25μm）
o 进行100%MT检测（Ⅰ级合格）
3.2.4 内衬砌筑
1. 施工准备：
o 壳体内部喷砂除锈（达到Sa2.5级）
o 涂刷高温粘结剂（厚度1.5mm，固化时间≥4h）
o 弹设砌筑控制线（环向每1.5m一道）
2. 砌筑工艺：
o 耐火砖砌筑：采用“上压下”错缝砌筑法，灰缝厚度2-3mm
o 膨胀缝设置：纵向每3m留设1条，宽度8mm（填充陶瓷纤维绳）
o 保温层施工：采用“捆扎+锚固”双重固定，容重控制在280-320kg/m³
3. 特殊部位处理：
o 下料管接口：采用可塑料捣打成型（膨胀系数0.8%）
o 观察孔周边：使用异形砖切割（圆弧半径误差≤1mm）
3.3 附属系统安装
1. 管道安装：
o 热力管道安装前进行预拉伸（拉伸量ΔL=0.012×Δt×L）
o 法兰连接：平行度偏差≤0.15mm/m，间距均匀（允许偏差±0.5mm）
2. 阀门安装：
o 方向确认：闸阀流向标识与介质流向一致
o 执行机构调试：行程偏差≤±1%，全关状态泄漏量≤0.01%KV值
3. 仪表安装：
o 温度测点：插入深度≥150mm，与筒体轴线成45°角
o 压力变送器：安装在直管段（前10D后5D范围内）
四、质量控制
4.1 质量目标
· 单位工程合格率100%，优良率≥90%
· 焊接一次合格率≥98%
· 内衬砌筑平整度≤3mm/m
· 整体垂直度≤H/1500（H为设备总高）
4.2 质量控制点
控制等级
控制点名称
控制内容
检查方法
标准依据
A
基础验收
坐标、标高、平整度
全站仪+水准仪
GB50204-2015
A
焊接工艺评定
拉伸、弯曲、冲击试验
第三方检测
NB/T47014-2011
B
筒体组对
错边量、圆度、垂直度
百分表+钢卷尺
GB50461-2015
B
焊缝无损检测
UT/RT检测合格率
探伤报告审核
JB/T4730.3-2020
C
内衬灰缝厚度
灰缝饱满度、厚度均匀性
塞尺检查（每5m查1点）
GB50214-2013
4.3 质量保证措施
1. 材料控制：
o 建立材料跟踪台账（从进场到使用全程可追溯）
o 对耐火材料进行见证取样送检（每50t为一批）
o 焊接材料实行领用登记制度（填写《焊材发放回收记录》）
2. 过程控制：
o 实行“三检制”（自检、互检、专检），重点工序设置停止点
o 焊接过程采用WPS智能监控系统（实时记录电流、电压、速度）
o 内衬砌筑使用激光投线仪控制垂直度
3. 不合格品处理：
o 轻微缺陷：制定《缺陷修复方案》，经监理批准后实施
o 严重缺陷：启动质量事故应急预案，组织专家评估后处理
o 修复后需进行100%复检，并保存影像资料
五、安全措施
5.1 危险源辨识与控制
危险源类别
风险点描述
风险等级
控制措施
高空作业
人员坠落、物体打击
重大
设置双绳防坠系统、工具防坠链
起重作业
吊装失稳、超载
重大
安装力矩限制器、设置吊装警戒区
焊接作业
火灾、触电
较大
配备2套8kg干粉灭火器、使用隔离变压器
有限空间
缺氧、有害气体
较大
强制通风（风量≥3次/h）、气体检测
交叉作业
工序干扰、物体坠落
一般
设置硬隔离防护层（50mm厚木板）
5.2 专项安全技术措施
1. 高空作业安全：
o 脚手架搭设：立杆间距≤1.5m，横杆步距≤1.8m，设置剪刀撑（角度45-60°）
o 作业平台：铺设50mm厚木脚手板（绑扎牢固，探头长度≤150mm）
o 临边防护：设置1.2m高防护栏杆（刷红白警示漆，间距2m设警示灯）
2. 焊接安全：
o 电焊机接地电阻≤4Ω，二次线长度≤30m
o 高空焊接时，下方设置10m×10m防火隔离区
o 焊工配备专用防护用品（包括隔热面罩、阻燃防护服）
3. 吊装安全：
o 吊装前进行试吊（起吊高度200mm，停留时间≥10min）
o 风速≥10.8m/s（6级风）时停止吊装作业
o 使用对讲机指挥（配备备用电池，频道单独设置）
5.3 应急管理
1. 应急预案：
o 编制《高空坠落事故应急预案》《火灾事故应急预案》等6项专项预案
o 配备应急物资：急救箱（含止血带、骨折固定夹板等）、应急照明（连续照明≥4h）
2. 应急演练：
o 每月组织1次桌面演练，每季度组织1次实战演练
o 演练内容包括：高空坠落救援、触电急救、火灾扑救等科目
3. 医疗保障：
o 与就近医院（距离3.5km）签订急救协议
o 现场配备2名持证急救员（具备AED操作资格）
六、进度计划
6.1 施工进度计划
采用Project软件编制四级进度计划体系，关键线路如下：
旧筒拆除（7d）→基础处理（5d）→下段吊装（3d）→中段组对（4d）→上段安装（3d）→焊接检测（6d）→内衬砌筑（12d）→附属系统安装（8d）→烘炉调试（5d）
6.2 进度保证措施
1. 资源保障：
o 关键设备备用方案：配备2台埋弧焊机（1用1备）
o 劳动力储备：与3家劳务公司签订应急用工协议
2. 技术保障：
o 采用模块化施工：将内衬砌筑与筒体焊接平行作业
o BIM技术应用：提前模拟碰撞检查，减少现场返工
3. 管理保障：
o 实行周进度考核（延误超3d启动预警机制）
o 设置进度奖惩制度（节点完成奖励2万元/项）
6.3 进度控制点
里程碑节点
计划完成时间
控制措施
责任人
旧筒拆除完成
第7天
投入2个作业班组，实行两班制
施工队长
筒体吊装完成
第22天
提前3天完成吊具验收
技术负责人
焊接检测合格
第28天
增加1个探伤班组，24h连续检测
质量员
内衬砌筑完成
第40天
采用“三班倒”作业，每班4人
砌筑班长
整体竣工验收
第55天
提前7天完成资料整理
项目经理
七、验收标准
7.1 分项工程验收标准
1. 钢结构安装验收：
o 轴线偏差：≤L/10000，且≤10mm（L为筒体长度）
o 表面粗糙度：Ra≤50μm（使用粗糙度仪检测）
o 涂层厚度：干膜厚度120-150μm（每2m²检测1点）
2. 焊接质量验收：
o UT检测：Ⅰ级合格（不允许存在裂纹、未熔合等缺陷）
o RT检测：Ⅱ级合格（单个气孔直径≤1.5mm，数量≤3个/25mm²）
o 焊缝余高：0-3mm（对接焊缝），0-4mm（角焊缝）
3. 内衬工程验收：
o 平整度：≤3mm/m（用2m靠尺检查）
o 灰缝饱满度：≥95%（用百格网检查）
o 膨胀缝宽度：8±1mm（每5m检查1点）
7.2 整体验收内容
1. 外观检查：
o 筒体无明显变形，表面无划痕（深度≤0.5mm）
o 梯子平台牢固，栏杆间距均匀（≤110mm）
o 铭牌清晰完整，安装位置醒目
2. 性能测试：
o 气密性试验：试验压力1.05倍设计压力，保压30min无泄漏
o 热态调试：升温速率≤50℃/h，最高恒温850℃，持续4h
o 噪音检测：正常运行时≤85dB（距离设备1m处测量）
7.3 验收资料要求
1. 施工技术资料：
o 施工方案及审批文件
o 材料质量证明文件（含复检报告）
o 施工记录（含测量记录、焊接记录等）
2. 质量验收资料：
o 分项工程检验批验收记录
o 无损检测报告（UT/RT检测图谱）
o 隐蔽工程验收记录（附影像资料）
3. 功能性资料：
o 气密性试验报告
o 烘炉曲线记录
o 安全设施验收记录
八、附件
1. 施工进度计划横道图
2. 吊装受力计算书
3. 焊接工艺评定报告
4. 应急预案流程图
5. 验收记录表样表
本方案未尽事宜，应严格按照国家现行规范标准及设计文件执行。施工过程中如遇特殊情况，需及时组织专家论证并调整施工方案。
