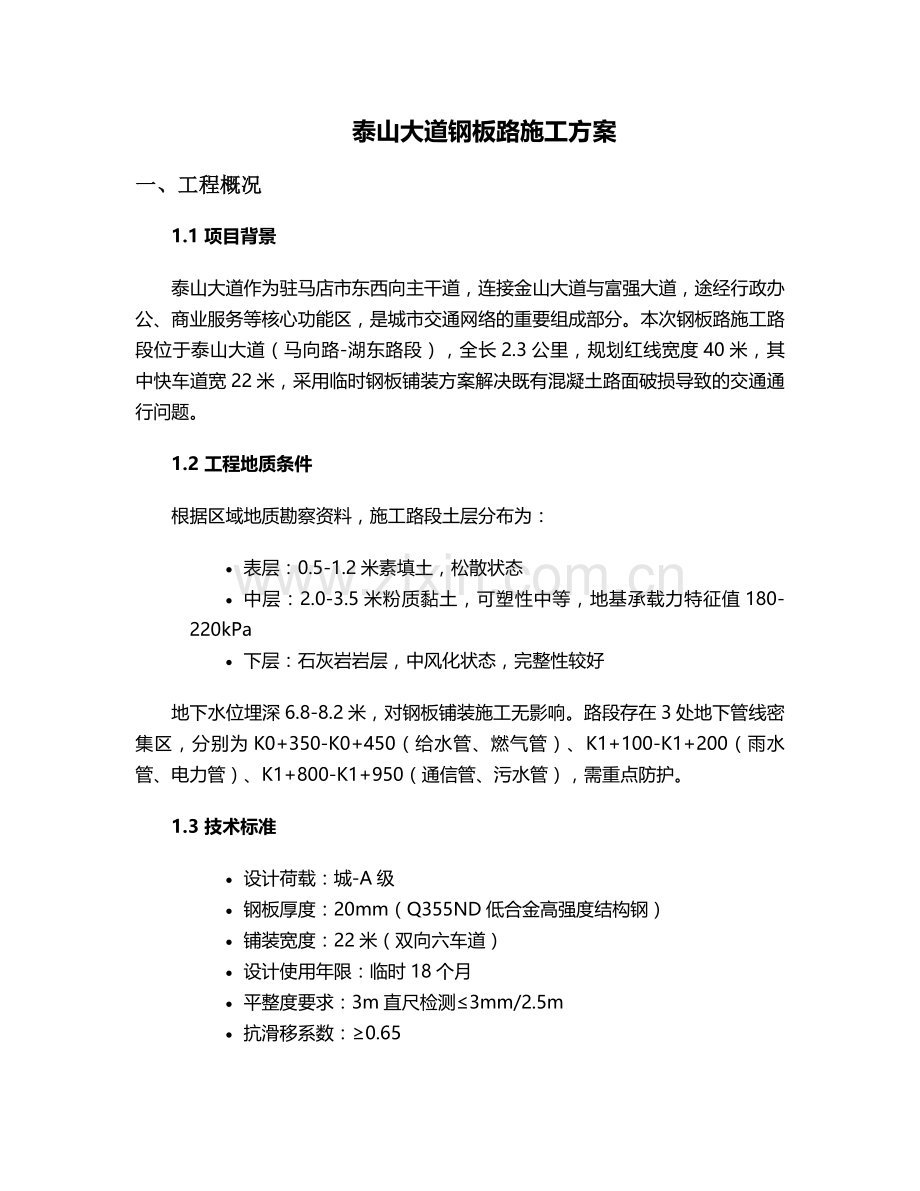

泰山大道钢板路施工方案
一、工程概况
1.1 项目背景
泰山大道作为驻马店市东西向主干道，连接金山大道与富强大道，途经行政办公、商业服务等核心功能区，是城市交通网络的重要组成部分。本次钢板路施工路段位于泰山大道（马向路-湖东路段），全长2.3公里，规划红线宽度40米，其中快车道宽22米，采用临时钢板铺装方案解决既有混凝土路面破损导致的交通通行问题。
1.2 工程地质条件
根据区域地质勘察资料，施工路段土层分布为：
· 表层：0.5-1.2米素填土，松散状态
· 中层：2.0-3.5米粉质黏土，可塑性中等，地基承载力特征值180-220kPa
· 下层：石灰岩岩层，中风化状态，完整性较好
地下水位埋深6.8-8.2米，对钢板铺装施工无影响。路段存在3处地下管线密集区，分别为K0+350-K0+450（给水管、燃气管）、K1+100-K1+200（雨水管、电力管）、K1+800-K1+950（通信管、污水管），需重点防护。
1.3 技术标准
· 设计荷载：城-A级
· 钢板厚度：20mm（Q355ND低合金高强度结构钢）
· 铺装宽度：22米（双向六车道）
· 设计使用年限：临时18个月
· 平整度要求：3m直尺检测≤3mm/2.5m
· 抗滑移系数：≥0.65
二、施工准备
2.1 技术准备
1. 图纸会审：组织技术人员对设计图纸进行复核，重点审查钢板拼接节点、路基处理参数、排水构造等关键内容，形成会审记录并完成设计交底。
2. 施工方案编制：针对钢板切割、运输、安装、焊接等工序编制专项施工方案，经监理单位审批后实施。
3. 测量放线：采用全站仪建立二级导线控制网，每50米设置一个平面控制点，高程控制点按三等水准测量要求布设，确保施工精度。
2.2 材料准备
1. 钢板采购：选用20mm厚Q355ND钢板，每块标准尺寸为6m×2.2m，进场时需提供出厂合格证、力学性能检测报告，并按批次进行抽样送检，主要检测屈服强度（≥355MPa）、抗拉强度（470-630MPa）、冲击韧性（-40℃时≥34J）。
2. 辅助材料：
o 焊接材料：E5015焊条，直径4.0mm，烘干温度350℃，保温1小时
o 连接螺栓：M20×80高强度螺栓，性能等级8.8级，配套螺母、垫圈
o 防滑处理材料：金刚砂防滑涂料（含砂量30%），附着力等级≥2级
o 防腐材料：环氧富锌底漆（干膜厚度80μm）、氯化橡胶面漆（干膜厚度60μm）
2.3 机械准备
设备名称
型号规格
数量
用途
汽车吊
QY25K5C
2台
钢板吊装
振动压路机
YZC12
1台
路基压实
液压剪板机
QC12Y-12×4000
1台
钢板切割
交流弧焊机
ZX7-500
4台
钢板焊接
全站仪
TS09plus
1台
测量放线
水准仪
DSZ2
2台
高程控制
手持角磨机
100mm
8台
钢板打磨
铣刨机
W2000
1台
旧路面处理
2.4 现场准备
1. 场地清理：清除施工范围内的杂草、垃圾及障碍物，平整作业场地，设置临时排水沟。
2. 交通导改：在施工路段两端200米处设置施工公告牌，采用水马+彩钢围挡进行半幅封闭，保留双向两车道通行，围挡高度2.5米，每50米设置反光条和警示灯。
3. 临时设施：搭建材料仓库（30m×15m）、焊接作业棚（15m×8m）、办公区（20m×6m），配备消防器材（4组灭火器、2个消防沙池）。
三、施工工艺
3.1 路基处理
1. 旧路面铣刨：采用铣刨机对既有破损混凝土路面进行铣刨，深度10cm，铣刨料集中堆放，经破碎筛分后可用于路基回填。
2. 基底压实：对铣刨后的路基采用振动压路机碾压，碾压速度3-4km/h，碾压次数不少于6遍，压实度要求达到96%（重型击实标准）。
3. 局部换填：对3处路基沉降区域（K0+520-K0+580、K1+350-K1+410、K1+980-K2+050）采用级配碎石换填处理，换填深度80cm，分层碾压，每层厚度不超过25cm。
4. 排水施工：在钢板路两侧设置临时排水沟，沟宽30cm、深40cm，采用M7.5水泥砂浆砌MU10砖砌筑，每隔50米设置集水井，与既有雨水管网连接。
3.2 钢板加工
1. 切割下料：根据设计尺寸在工厂进行钢板切割，采用数控火焰切割技术，切割面垂直度偏差≤0.5mm，边缘毛刺打磨光滑。
2. 螺栓孔加工：在钢板四角及长边每1.5米处开设螺栓孔，孔径22mm，采用数控钻床加工，孔位偏差控制在±1mm以内。
3. 防滑处理：钢板表面采用抛丸除锈（Sa2.5级）后，喷涂金刚砂防滑涂料，分两层施工，总厚度1.2mm，间隔时间≥4小时。
4. 防腐涂装：喷涂环氧富锌底漆2道，干膜厚度80μm；氯化橡胶面漆2道，干膜厚度60μm，涂装间隔时间≥24小时，实干后进行附着力检测。
3.3 钢板安装
1. 吊装作业：采用25t汽车吊进行钢板吊装，吊点设置在钢板四角1/4处，使用专用吊装夹具，起吊高度不超过1.5米，吊装半径控制在8米以内。
2. 铺设顺序：从道路中线向两侧对称铺设，纵向按里程递增方向推进，每块钢板之间预留3mm伸缩缝。
3. 螺栓连接：相邻钢板采用M20高强度螺栓连接，螺栓拧紧扭矩控制在400-450N·m，采用扭矩扳手分三次对称拧紧（初拧50%、复拧80%、终拧100%）。
4. 焊接加固：在钢板纵向接缝处采用间断焊接，焊段长度150mm，间隔200mm，焊缝高度8mm，焊接完成后对焊缝进行磁粉探伤检测。
5. 端部处理：在钢板路起点、终点设置1:8过渡坡，采用渐变厚度钢板（20mm→8mm），表面做防滑处理，并与既有路面采用植筋连接（Φ16钢筋，植入深度15cm，间距30cm）。
3.4 附属工程
1. 路缘石安装：采用C30预制混凝土路缘石（100cm×30cm×15cm），外侧设置20cm宽C20混凝土护肩，护肩内预埋Φ10钢筋与钢板连接。
2. 排水孔设置：在钢板路两侧每隔10米开设Φ50排水孔，孔口设置滤网，防止杂物堵塞。
3. 标线施划：采用热熔型反光标线，车道边缘线宽15cm，车道分界线宽10cm，厚度1.8mm，玻璃珠撒布量0.3kg/m²。
4. 轮廓标设置：在钢板路两侧每50米设置反光轮廓标，采用柱式结构，高度1.2米，反射器为Ⅳ类反光膜。
四、质量控制
4.1 原材料控制
1. 钢板验收：每批钢板进场时检查外观质量（无裂纹、夹层、折叠），按GB/T 1591-2018标准进行力学性能和化学成分检验，不合格材料严禁使用。
2. 螺栓检测：高强度螺栓按批次进行楔负载、扭矩系数、硬度试验，每3000套为一个检验批，取样数量8套。
3. 涂料检验：防滑涂料和防腐涂料进场时提供产品合格证、环保检测报告，每1000m²取样检测附着力、耐候性等指标。
4.2 工序质量控制
1. 路基处理：
o 压实度：采用灌砂法检测，每1000m²检测3点，合格率要求100%
o 平整度：3m直尺检测，每200m测2处×10尺，合格率≥95%
2. 钢板安装：
o 平面位置偏差：≤10mm（全站仪检测，每50米一个断面）
o 高程偏差：±5mm（水准仪检测，每50米一个断面）
o 接缝间隙：3±1mm（塞尺检测，每接缝检测3处）
3. 焊接质量：
o 焊缝外观：表面无气孔、夹渣、裂纹，咬边深度≤0.5mm
o 内部质量：磁粉探伤Ⅰ级合格（每条焊缝100%检测）
4.3 质量通病防治
质量通病
防治措施
钢板翘曲变形
1. 采用专用吊装夹具
2. 安装时控制温度变形（避开高温时段）
3. 螺栓连接时分段对称拧紧
焊缝开裂
1. 焊接前预热至100-150℃
2. 采用小电流多层焊（电流180-220A）
3. 焊后保温缓冷
表面防滑不足
1. 严格控制金刚砂含量（30±2%）
2. 确保涂层厚度≥1.2mm
3. 施工后养护≥7天
螺栓松动
1. 安装时涂抹螺纹锁固剂
2. 每两周进行扭矩复紧
3. 采用防松螺母+弹簧垫圈
五、安全管理
5.1 安全组织
成立项目经理为组长的安全管理小组，设置专职安全员2名，各施工班组配备兼职安全员1名，建立“横向到边、纵向到底”的安全责任体系。
5.2 安全教育培训
1. 三级安全教育：对所有进场人员进行公司级（15学时）、项目级（10学时）、班组级（5学时）安全教育，考核合格后方可上岗。
2. 专项安全培训：针对吊装作业、焊接作业、临时用电等危险性较大工序，开展专项安全技术交底，留存书面记录。
3. 应急演练：每月组织1次消防应急演练，每季度组织1次交通事故应急演练，演练记录报监理单位备案。
5.3 专项安全措施
1. 高处作业安全：
o 设置临边防护栏杆（高度1.2米，两道横杆）
o 作业人员佩戴双钩安全带，搭设安全网（阻燃型，网目密度≥2000目/100cm²）
o 严禁在2米以上高处无防护作业
2. 吊装作业安全：
o 吊装区设置警戒线（半径10米），配备专职指挥人员（持特种作业证）
o 吊具使用前进行负荷试验（1.25倍额定荷载，持续10分钟）
o 风速≥10.8m/s（6级风）时停止吊装作业
3. 焊接作业安全：
o 作业棚配备2台轴流风机（风量≥5000m³/h）
o 焊工佩戴防尘面罩（过滤效率≥95%）、绝缘手套（耐电压≥500V）
o 氧气瓶与乙炔瓶间距≥5米，距明火点≥10米，直立放置并固定
4. 临时用电安全：
o 采用TN-S接零保护系统，设置三级配电两级保护
o 配电箱配备防雨棚，门锁齐全，张贴安全标识
o 电动工具使用前检测绝缘电阻（≥2MΩ）
六、交通组织
6.1 交通导改方案
采用“半幅施工、半幅通行”的交通组织方式，分两阶段实施：
· 第一阶段（K0+000-K1+150）：封闭东半幅道路，利用西半幅双向通行（各宽3.5米），设置临时中央分隔栏（高度1.2米）
· 第二阶段（K1+150-K2+300）：封闭西半幅道路，利用东半幅双向通行，设置可移动隔离墩（间距2米）
6.2 交通设施配置
设施名称
设置位置
数量
技术要求
施工公告牌
距施工区200米处
4块
反光膜Ⅲ类，尺寸2m×1.5m
限速标志
施工区前后500米、300米处
6块
限速40km/h、20km/h
导向箭头
车道变换处
每10米1组
热熔型，尺寸3m×1.5m
爆闪警示灯
围挡顶部
每50米1个
太阳能供电，闪烁频率60次/分钟
临时信号灯
与相交路口处
3组
黄闪模式，配时3秒
6.3 交通协管
1. 人员配置：每个施工阶段配置4名交通协管员（2个端头，每端2人），佩戴反光背心、手持指挥棒，上岗时间为6:00-22:00。
2. 应急处置：配备交通疏导应急小组（3人），配置应急拖车1辆，当发生交通拥堵或事故时，15分钟内到达现场处置。
3. 信息发布：通过本地交通广播（FM92.7）每日7:00、17:30发布施工路段通行信息，在“驻马店交通”微信公众号实时更新路况。
七、环境保护
7.1 扬尘控制
1. 施工便道硬化：采用20cm厚C20混凝土硬化施工便道，两侧设置排水沟，出入口设置洗车平台（含三级沉淀池，尺寸3m×4m×1.5m）。
2. 洒水降尘：配备2台洒水车（5m³/台），施工区域每2小时洒水1次，钢板切割、焊接作业点设置局部雾炮（覆盖半径15米）。
3. 材料覆盖：钢板、焊条等材料堆放采用防雨布覆盖，铣刨料、建筑垃圾等易扬尘物料采用密闭式运输车运输，出场前冲洗轮胎。
7.2 噪声控制
1. 设备选型：优先选用低噪声设备，对铣刨机、空压机等强噪声设备安装隔音罩，噪声排放控制在昼间≤70dB（A），夜间≤55dB（A）。
2. 作业时间：避免夜间施工（22:00-6:00），确需夜间施工时，提前办理夜间施工许可，并公告周边居民。
3. 隔声屏障：在距居民区不足50米的路段（K1+500-K1+700）设置声屏障，高度3米，采用轻质复合隔声板（插入损失≥25dB）。
7.3 废水处理
1. 施工废水：设置3处沉淀池（尺寸5m×3m×2m），对焊接冷却废水、设备冲洗废水进行处理，pH值达标（6-9）后排放。
2. 生活污水：办公区设置一体化污水处理设备（处理能力5m³/d），采用“格栅+缺氧池+接触氧化池+沉淀池”工艺，处理后用于场地绿化。
3. 油料管理：设置专用油料库房（5m×8m），地面铺设防渗膜（HDPE材质，厚度1.5mm），配备2m³防渗应急池，防止油料泄漏污染土壤。
7.4 固废处理
1. 分类收集：设置垃圾分类收集点，分为可回收物（废钢板、焊条头）、危险废物（废油漆桶、废机油）、生活垃圾三类，分别存放。
2. 合规处置：废钢板、焊条头由物资回收公司回收利用；危险废物交由有资质单位处置，签订处置协议；生活垃圾由环卫部门定期清运。
3. 建筑垃圾：铣刨废料经破碎筛分后，70%用于路基回填，剩余30%运至指定建筑垃圾消纳场处置，运输车辆办理准运证。
八、应急预案
8.1 风险识别
根据施工特点，识别出5项重大风险：钢板吊装倾覆、焊接火灾、地下管线损坏、交通事故、暴雨积水。
8.2 应急组织
成立应急指挥部，项目经理任总指挥，下设：
· 抢险救援组（10人）：负责现场抢险
· 医疗救护组（4人）：负责伤员初步救治
· 后勤保障组（5人）：负责物资供应
· 信息联络组（2人）：负责内外联络
· 现场保卫组（6人）：负责现场警戒
8.3 专项应急预案
8.3.1 钢板吊装倾覆应急预案
1. 预警启动：当钢板吊装过程中出现倾斜角度超过15°或吊具异常声响时，立即启动预警。
2. 应急处置：
o 指挥人员立即发出停止信号，作业人员撤离至安全区域（半径20米）
o 抢险组使用2台50t千斤顶在钢板倾斜反方向进行支撑，缓慢调整姿态
o 检查吊具损坏情况，更换受损吊具后重新吊装
3. 物资准备：配备50t千斤顶2台、100t螺旋千斤顶4台、钢丝绳（Φ28mm）200米、卸扣（50t）8个。
8.3.2 地下管线损坏应急预案
1. 预警启动：当施工中出现不明水流、气浪或地面沉降时，立即停止作业，启动预警。
2. 应急处置：
o 立即通知相关管线权属单位（供水：12345，燃气：95158，电力：95598）
o 对破损管线进行临时封堵：水管采用气囊封堵，燃气管采用防爆泥封堵，电力管采用绝缘布包裹
o 开挖探坑查明损坏范围，编制修复方案，经监理和权属单位认可后实施
3. 物资准备：配备管线探测仪1台、防爆工具1套、气囊封堵器（DN100-DN300）6套、应急照明设备4套。
8.3.3 暴雨积水应急预案
1. 预警启动：接到气象部门暴雨蓝色预警（24小时降雨量≥50mm）时，启动预警。
2. 应急处置：
o 停止露天作业，将施工机械设备转移至地势较高处（高于历史最高水位0.5米）
o 抢险组对排水沟、集水井进行疏通，启动4台抽水泵（流量100m³/h）抽排积水
o 在钢板路两端设置挡水墙（高度0.5米），防止外部雨水汇入
3. 物资准备：配备抽水泵4台、柴油发电机（150kW）1台、挡水板（2m×1m）20块、沙袋2000袋。
8.4 应急演练
每月组织1次专项应急演练，每季度组织1次综合应急演练，演练结束后进行评估总结，持续改进应急预案。演练记录、照片、视频资料存档备查。
九、施工进度计划
9.1 关键线路
施工准备（7天）→路基处理（14天）→钢板加工（10天，与路基处理平行作业）→钢板安装（21天）→附属工程（7天）→验收移交（3天），总工期52天。
9.2 进度保障措施
1. 资源保障：投入2个施工班组（东、西半幅各1个），实行两班制作业（8:00-20:00），确保关键工序连续施工。
2. 材料储备：钢板、螺栓等主要材料提前10天进场，储备量满足15天施工需求。
3. 设备保障：对主要施工设备（汽车吊、焊机等）配备备用设备，备用率20%，确保设备故障时3小时内恢复作业。
4. 进度考核：实行周进度考核，完成计划奖励班组5000元，未完成分析原因并制定赶工措施，赶工费用由责任方承担。
十、验收标准与流程
10.1 验收标准
1. 外观质量：钢板表面平整，无明显变形、划痕，防滑涂层均匀，焊缝平顺，螺栓无松动、锈蚀。
2. 实测项目：
o 平整度：3m直尺检测≤3mm/2.5m（合格率≥95%）
o 相邻板高差：≤2mm（合格率≥95%）
o 接缝间隙：3±1mm（合格率≥95%）
o 抗滑移系数：≥0.65（每200米检测1处）
3. 资料验收：施工记录、材料合格证、检测报告、隐蔽工程验收记录等资料齐全、真实、规范。
10.2 验收流程
1. 班组自检：每道工序完成后，由班组进行自检，填写自检记录并报质检员。
2. 项目部验收：质检员对班组自检合格的工序进行验收，验收合格后报监理工程师。
3. 监理验收：监理工程师对分项工程进行验收，关键工序（钢板焊接、螺栓连接）实行旁站监理。
4. 竣工验收：工程完工后，由建设单位组织设计、监理、施工等单位进行竣工验收，验收合格后签署验收证书，办理移交手续。
本施工方案未尽事宜，严格按照《城镇道路工程施工与质量验收规范》（CJJ 1-2008）、《公路桥涵施工技术规范》（JTG/T 3650-2020）及驻马店市相关规定执行。施工过程中如遇特殊情况，应及时与设计、监理单位沟通，共同研究解决措施。
