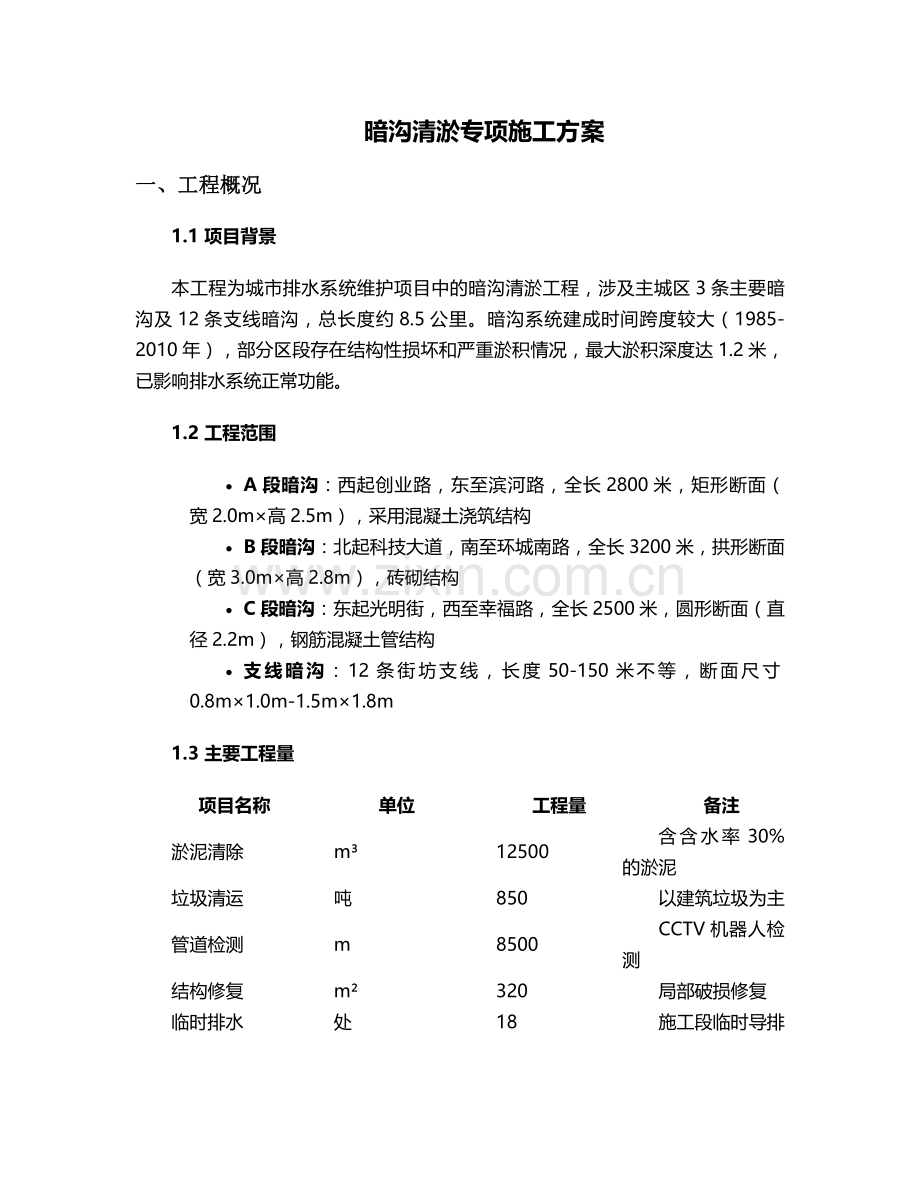

暗沟清淤专项施工方案
一、工程概况
1.1 项目背景
本工程为城市排水系统维护项目中的暗沟清淤工程，涉及主城区3条主要暗沟及12条支线暗沟，总长度约8.5公里。暗沟系统建成时间跨度较大（1985-2010年），部分区段存在结构性损坏和严重淤积情况，最大淤积深度达1.2米，已影响排水系统正常功能。
1.2 工程范围
· A段暗沟：西起创业路，东至滨河路，全长2800米，矩形断面（宽2.0m×高2.5m），采用混凝土浇筑结构
· B段暗沟：北起科技大道，南至环城南路，全长3200米，拱形断面（宽3.0m×高2.8m），砖砌结构
· C段暗沟：东起光明街，西至幸福路，全长2500米，圆形断面（直径2.2m），钢筋混凝土管结构
· 支线暗沟：12条街坊支线，长度50-150米不等，断面尺寸0.8m×1.0m-1.5m×1.8m
1.3 主要工程量
项目名称
单位
工程量
备注
淤泥清除
m³
12500
含含水率30%的淤泥
垃圾清运
吨
850
以建筑垃圾为主
管道检测
m
8500
CCTV机器人检测
结构修复
m²
320
局部破损修复
临时排水
处
18
施工段临时导排

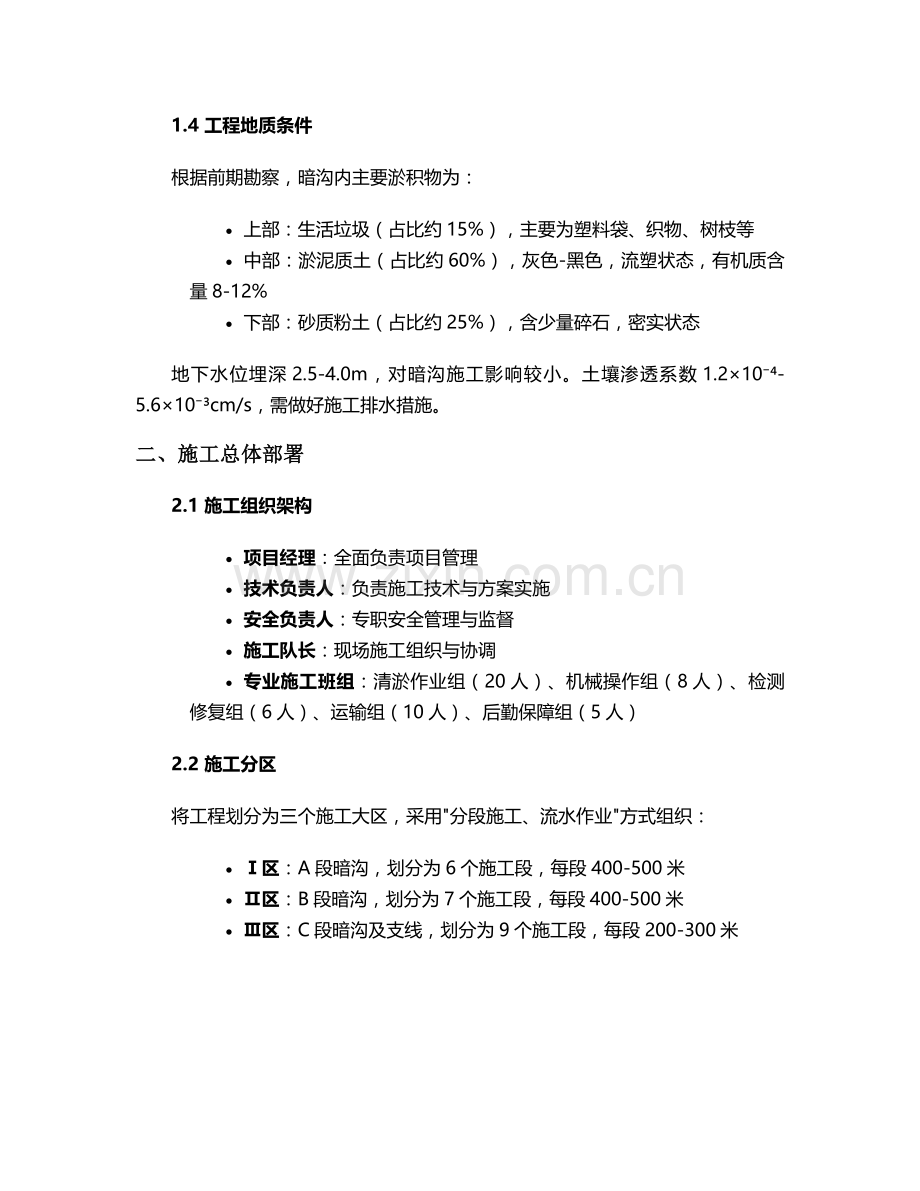

1.4 工程地质条件
根据前期勘察，暗沟内主要淤积物为：
· 上部：生活垃圾（占比约15%），主要为塑料袋、织物、树枝等
· 中部：淤泥质土（占比约60%），灰色-黑色，流塑状态，有机质含量8-12%
· 下部：砂质粉土（占比约25%），含少量碎石，密实状态
地下水位埋深2.5-4.0m，对暗沟施工影响较小。土壤渗透系数1.2×10⁻⁴-5.6×10⁻³cm/s，需做好施工排水措施。
二、施工总体部署
2.1 施工组织架构
· 项目经理：全面负责项目管理
· 技术负责人：负责施工技术与方案实施
· 安全负责人：专职安全管理与监督
· 施工队长：现场施工组织与协调
· 专业施工班组：清淤作业组（20人）、机械操作组（8人）、检测修复组（6人）、运输组（10人）、后勤保障组（5人）
2.2 施工分区
将工程划分为三个施工大区，采用"分段施工、流水作业"方式组织：
· Ⅰ区：A段暗沟，划分为6个施工段，每段400-500米
· Ⅱ区：B段暗沟，划分为7个施工段，每段400-500米
· Ⅲ区：C段暗沟及支线，划分为9个施工段，每段200-300米
2.3 施工顺序
1. 施工准备阶段（7天）→ 2. 测量放线与探测（5天）→ 3. A段清淤施工（25天）→ 4. B段清淤施工（30天）→ 5. C段及支线清淤（20天）→ 6. 结构修复施工（15天）→ 7. 竣工验收（5天）
2.4 施工平面布置
· 材料堆放区：设置3处材料堆放点，每处面积约100m²，用于堆放清淤设备及修复材料
· 淤泥堆放场：设置2处临时淤泥晾晒场，总面积800m²，采用防渗膜（HDPE，1.5mm）铺设
· 机械设备区：设置1处机械设备停放区，面积150m²，配备防雨棚及维修设施
· 临时办公区：采用集装箱式临建，面积60m²，配备必要办公设备
三、施工准备
3.1 技术准备
· 组织技术人员熟悉设计图纸及相关规范，编制详细的施工技术交底文件
· 进行现场勘察，复核暗沟位置、走向、断面尺寸及周边环境
· 编制专项施工方案，并组织专家评审论证
· 对施工人员进行技术培训和安全交底，考核合格后方可上岗
3.2 现场准备
· 测量放线：采用全站仪定位暗沟轴线及检查井位置，设置明显标识
· 管线探测：采用RD8000管线探测仪对暗沟周边地下管线进行探测，做好标记
· 交通疏导：在施工路段设置围挡及交通导向标识，协调交警部门制定交通疏导方案
· 临时排水：在施工段上下游设置临时集水井（φ800mm，深1.5m），配备潜水泵（扬程10m，流量50m³/h）
3.3 设备材料准备
3.3.1 主要施工设备
设备名称
型号规格
数量
用途
高压清洗车
XZJ5160GQX
2台
管道冲洗
吸污车
XZJ5250GXW
3台
淤泥抽吸
清淤机器人
CCTV-2000
2台
管道清淤
抓斗清淤机
ZLJ5080TQY
1台
大型垃圾清除
潜水泵
QY-50-10-2.2
15台
排水作业
发电机
200GF
2台
应急供电
空气压缩机
V-0.6/8
3台
气动工具动力
全站仪
TS-802
1台
测量放线
气体检测仪
XP-6000
5台
有毒气体检测
通风机
SDF-No5.6
8台
暗沟通风
3.3.2 主要材料
· HDPE防渗膜（1.5mm）：1000m²
· 编织袋：10000条（80×100cm）
· 警示带：5000m（反光型）
· 钢板：200m²（δ=16mm）
· 混凝土：C30，30m³
· 水泥砂浆：M10，15m³
· 钢筋：HRB400E，5t
· 安全防护用品：安全帽50顶、安全带30条、防毒面具20套、反光背心50件
四、主要施工方法
4.1 施工段划分与围挡
· 按照"分段施工、逐段推进"原则，将每条暗沟划分为50-100米的施工段
· 施工段两端采用砖砌封堵墙（厚240mm，高1.2m），中间设置φ300mm导流管
· 围挡采用彩钢板（高度2.5m），底部设置20cm高砖砌挡墙，防止污水外溢
· 围挡外侧悬挂安全警示标识（"禁止入内"、"注意安全"等），夜间设置警示灯
4.2 通风与气体检测
· 施工前30分钟启动轴流风机进行强制通风，风量不小于0.2m³/s·m²断面面积
· 采用气体检测仪检测暗沟内气体浓度，主要检测指标：
o 氧气含量：≥19.5%
o 硫化氢：≤10ppm
o 一氧化碳：≤35ppm
o 可燃气体：≤爆炸下限的10%
· 每2小时进行一次气体检测，检测结果记录存档，发现异常立即停止作业
4.3 清淤施工工艺
4.3.1 人工清淤法（适用于小型暗沟及支管）
1. 降水作业：在施工段上下游设置集水井，采用潜水泵将沟内积水排至临时排水系统
2. 淤泥松动：使用高压水枪（压力15-20MPa）将板结淤泥冲散，形成泥浆水
3. 淤泥收集：人工使用铁锹、刮板将淤泥收集至集泥坑
4. 淤泥提升：采用泥浆泵（扬程15m，流量80m³/h）将淤泥抽至地面淤泥池
5. 人工清理：对边角及设备无法到达区域进行人工清理，确保清淤彻底
4.3.2 机械清淤法（适用于大型暗沟主线）
1. CCTV检测：首先采用CCTV机器人对暗沟内部进行检测，确定淤积情况及障碍物位置
2. 大型垃圾清除：使用抓斗清淤机清除沟内大型垃圾及障碍物
3. 高压冲洗：采用高压清洗车对暗沟内壁进行冲洗，冲洗压力20-25MPa
4. 真空吸污：吸污车配备φ200mm吸污管，将泥浆水抽吸至罐体内，吸污管每5米设置一个支撑轮
5. 机器人清淤：对机械无法到达的弯道及狭窄段，采用清淤机器人进行清理，机器人配备旋转切割刀头和真空吸嘴
4.3.3 水力清淤法（适用于长距离暗沟）
1. 分段截流：在暗沟内每隔50米设置橡胶气囊堵水（压力0.3MPa）
2. 水力冲刷：使用高压射流车产生高速水流（流速15-20m/s）冲刷沟底淤积物
3. 泥浆收集：在下游设置集泥池，通过泥浆泵将泥浆输送至地面处理场
4. 循环利用：设置沉淀池（三级，总容积50m³），对冲洗水进行沉淀处理后循环使用
4.4 淤泥处理与运输
1. 淤泥晾晒：在临时淤泥场进行晾晒，铺设HDPE防渗膜，周边设置排水沟和截洪沟
2. 淤泥脱水：采用自然晾晒（含水率降至60%以下），必要时添加生石灰（添加量5%）加速脱水
3. 装袋运输：脱水后的淤泥装入编织袋，采用密闭式自卸车运输至指定消纳场（距离15km）
4. 垃圾处理：清淤过程中产生的固体垃圾分类处理，可回收物回收利用，其余运至垃圾填埋场处理
4.5 暗沟结构修复
4.5.1 破损检测
采用CCTV机器人对清淤后的暗沟进行全面检测，记录结构破损情况，主要包括：
· 裂缝：宽度、长度、深度、位置
· 变形：沉降量、偏移量
· 渗漏：渗漏点位置、渗漏量
· 接口损坏：错位、脱节、密封失效
4.5.2 修复方法
1. 裂缝修复：
o 宽度＜0.2mm：采用环氧树脂浆液灌注
o 宽度0.2-1.0mm：采用聚合物水泥砂浆封堵
o 宽度＞1.0mm：采用压力注浆（水泥-水玻璃浆液）+碳纤维布加固
2. 局部破损修复：
o 混凝土结构：凿除破损部分，采用C30微膨胀混凝土修补
o 砖砌结构：拆除破损砖块，采用M10水泥砂浆重新砌筑
o 管道接口：采用橡胶密封圈+膨胀水泥密封
3. 结构加固：
o 对沉降变形段采用钢板桩支护（SP-IV型拉森桩，长度6m）
o 对严重破损段采用钢筋混凝土内衬加固（厚度150mm，配筋Φ12@150）
4.6 施工排水
· 明排水系统：在施工段设置排水沟（宽300mm，深200mm）和集水井（间距30m），配备潜水泵连续排水
· 降水井：对地下水位较高区段，设置轻型井点降水系统，井管间距1.5m，深度4.0m
· 排水处理：施工排水经三级沉淀池（尺寸3m×2m×1.5m）处理后，排入市政雨水管网
五、质量保证措施
5.1 质量目标
· 清淤合格率100%，清淤深度符合设计要求（允许偏差±5cm）
· 结构修复优良率≥90%，确保修复后结构安全稳定
· 工程质量符合《城镇排水管道维护安全技术规程》CJJ6-2009要求
· 杜绝质量事故，争创优质工程
5.2 质量控制措施
5.2.1 施工前控制
· 组织技术人员进行图纸会审，编制详细的施工技术交底文件
· 对测量控制点进行复核，建立施工控制网
· 对进场材料进行检验，出具材质证明和检验报告
· 对施工设备进行调试，确保性能良好
5.2.2 施工过程控制
· 实行"三检制"（自检、互检、交接检），做好检查记录
· 清淤施工实行"一段一清一验"，监理工程师验收合格后方可进入下一段施工
· 淤泥厚度采用测绳测量，每10米测量一个断面，每个断面测量3点
· 结构修复严格按照设计要求施工，做好隐蔽工程验收记录
· 做好施工日志和技术资料记录，确保资料完整、真实、准确
5.2.3 质量检验标准
项目
允许偏差
检验方法
检验频率
清淤深度
±5cm
测绳测量
每10m一个断面
结构尺寸
±10mm
钢尺测量
每50m检查一次
混凝土强度
≥设计强度
试块检测
每台班一组
表面平整度
5mm
2m靠尺
每20m检查3点
渗漏量
≤0.1L/m·d
闭水试验
每段试验一次
六、安全生产保证措施
6.1 安全目标
· 杜绝重伤及以上安全事故
· 轻伤事故频率控制在3‰以内
· 杜绝重大设备、火灾、中毒事故
· 争创"安全文明标准化工地"
6.2 安全管理体系
· 建立项目经理为第一责任人的安全生产责任制
· 设置专职安全员，配备安全巡查员（每施工段1名）
· 编制安全生产专项方案，组织安全技术交底
· 建立安全检查制度（日常检查、专项检查、季节性检查）
6.3 专项安全措施
6.3.1 有限空间作业安全
· 严格执行"先通风、再检测、后作业"原则，未经通风和检测合格严禁作业
· 作业人员配备四合一气体检测仪（实时监测O₂、H₂S、CO、可燃气体），设置专职监护人员
· 作业人员佩戴全身式安全带，配备安全绳（长度不小于15m）和应急救生设备
· 每个作业面设置双路通风系统（主通风+备用通风），确保空气流通
6.3.2 交通安全
· 施工区域设置标准化围挡，高度不低于2.5m，围挡距作业点不小于1.5m
· 夜间设置警示灯（红色，闪烁频率60次/min）和照明系统（亮度不小于50lux）
· 施工路段设置交通导向标识，配备交通协管员（每路口2名）
· 材料运输车辆严格遵守交通规则，配备倒车雷达和警示装置
6.3.3 用电安全
· 施工现场采用TN-S接零保护系统，设置三级配电两级保护
· 配电箱采用防雨型，配备漏电保护器（动作电流≤30mA，动作时间≤0.1s）
· 水下作业设备采用防水型，电缆有防破损保护
· 电工持证上岗，定期检查电气设备和线路
6.3.4 机械设备安全
· 机械设备定期进行维护保养，做好记录
· 操作人员持证上岗，严格遵守操作规程
· 高压清洗设备设置安全防护装置，作业半径内严禁站人
· 起重设备设置限位装置和警示标识，定期进行荷载试验
6.4 应急预案
6.4.1 中毒窒息事故应急处置
· 立即停止作业，启动应急通风系统
· 佩戴防护用品将中毒人员转移至通风良好区域
· 拨打120急救电话，同时进行现场急救（人工呼吸、胸外按压）
· 查明中毒原因，采取防范措施后方可恢复作业
6.4.2 坍塌事故应急处置
· 立即撤离现场人员，设置警戒区域
· 启动应急救援预案，组织抢险队伍进行救援
· 采用生命探测仪寻找被困人员，必要时调用大型机械设备
· 对坍塌区域进行加固，防止二次坍塌
七、环境保护措施
7.1 环境保护目标
· 施工噪声控制在昼间≤70dB，夜间≤55dB
· 施工扬尘排放符合《大气污染物综合排放标准》GB16297-1996要求
· 施工废水经处理后排放，SS≤150mg/L
· 固体废弃物分类处理，回收率≥80%
7.2 环境保护措施
7.2.1 噪声控制
· 选用低噪声设备，对高噪声设备设置隔音罩
· 合理安排施工时间，避免夜间（22:00-6:00）和午休时间（12:00-14:00）施工
· 运输车辆减速慢行，禁止鸣笛
· 在施工围挡设置隔声屏障（高度3m，隔声量≥25dB）
7.2.2 扬尘控制
· 施工现场主要道路硬化处理（C20混凝土，厚度150mm）
· 对裸露场地和堆放材料进行覆盖（防尘网，2000目）
· 出入口设置洗车平台（长15m，宽4m），配备高压水枪和三级沉淀池
· 定期洒水降尘（每天不少于4次），保持施工区域湿润
7.2.3 水污染控制
· 设置沉淀池处理施工废水，循环利用
· 淤泥堆放场设置防渗层和截排水沟，防止渗漏污染地下水
· 油料储存设置防渗池（容积5m³），防止油料泄漏
· 生活污水经化粪池处理后排入市政污水管网
7.2.4 固体废弃物处理
· 设置分类垃圾桶（可回收、不可回收、有毒有害）
· 淤泥和建筑垃圾运至指定消纳场处理
· 生活垃圾由环卫部门定期清运
· 危险废弃物（废油、废化学品等）交由有资质单位处理
八、施工进度计划
8.1 施工总进度计划
本工程总工期为90日历天，具体进度计划如下：
· 第1-7天：施工准备阶段
· 第8-32天：A段暗沟清淤施工（25天）
· 第33-62天：B段暗沟清淤施工（30天）
· 第63-82天：C段及支线暗沟清淤施工（20天）
· 第83-97天：结构修复施工（15天）
· 第98-102天：竣工验收（5天）
8.2 进度保证措施
· 合理划分施工段，组织平行作业和流水施工
· 配备足够的施工人员和设备，确保施工连续性
· 建立进度考核制度，每周召开进度协调会
· 提前制定材料采购计划，确保材料供应及时
· 做好雨季施工准备，配备防雨设施和排水设备
· 采用BIM技术进行进度模拟，及时调整施工计划
九、资源投入计划
9.1 劳动力投入计划
工种
人数
第1-7天
第8-32天
第33-62天
第63-82天
第83-102天
管理人员
5
5
5
5
5
5
技术工人
15
10
15
15
15
12
普工
30
10
30
30
25
15
机械司机
12
5
12
12
10
8
后勤人员
5
5
5
5
5
5
合计
67
35
67
67
60
45
9.2 主要材料投入计划
材料名称
单位
总用量
第1-15天
第16-45天
第46-75天
第76-102天
HDPE防渗膜
m²
1000
1000
-
-
-
编织袋
条
10000
3000
5000
2000
-
混凝土
m³
30
-
-
10
20
水泥砂浆
m³
15
-
-
5
10
钢筋
t
5
-
-
2
3
安全防护用品
批
1
1
-
-
-
9.3 机械设备投入计划
设备名称
数量
第1-7天
第8-32天
第33-62天
第63-82天
第83-102天
高压清洗车
2台
1台
2台
2台
2台
1台
吸污车
3台
-
3台
3台
2台
1台
清淤机器人
2台
-
2台
2台
2台
-
抓斗清淤机
1台
-
1台
1台
1台
-
潜水泵
15台
5台
15台
15台
10台
5台
发电机
2台
1台
2台
2台
2台
1台
十、验收标准与程序
10.1 验收标准
本工程验收执行以下标准：
· 《城镇排水管道维护安全技术规程》CJJ6-2009
· 《城镇排水管渠与泵站维护技术规程》CJJ/T68-2016
· 《排水管道维护安全作业要求》GB/T 36903-2018
· 《城镇排水管道检测与评估技术规程》CJJ181-2012
10.2 验收内容
10.2.1 清淤质量验收
· 暗沟内无明显淤积物，沟底平整
· 清淤深度符合设计要求，允许偏差±5cm
· 内壁清洁，无明显附着物
· 排水通畅，无积水现象
10.2.2 结构修复验收
· 混凝土强度达到设计要求
· 表面平整度允许偏差5mm
· 修复部位无渗漏现象
· 结构尺寸符合设计要求
10.2.3 功能性验收
· 进行闭水试验，渗漏量≤0.1L/m·d
· 水流速度≥0.6m/s
· 过流能力达到设计值的90%以上
10.3 验收程序
1. 施工单位自检：施工单位完成全部工程内容后进行自检，提交自检报告
2. 监理验收：监理工程师对工程质量进行验收，签署验收意见
3. 第三方检测：委托第三方检测机构进行管道CCTV检测和闭水试验
4. 竣工验收：建设单位组织设计、监理、施工等单位进行竣工验收
5. 资料归档：整理工程技术资料，按照《建设工程文件归档规范》GB/T50328-2014要求归档
十一、应急预案
11.1 应急组织机构
· 应急领导小组：项目经理任组长，技术负责人、安全负责人任副组长
· 应急抢险队：由施工人员组成，共30人
· 应急物资储备：急救箱、担架、应急照明、灭火器、沙袋等
11.2 主要应急预案
11.2.1 触电事故应急预案
· 立即切断电源或使用绝缘工具使伤者脱离电源
· 将伤者移至安全区域，检查意识和呼吸
· 对无呼吸者进行心肺复苏，同时拨打120急救电话
· 保护事故现场，查明触电原因
11.2.2 坍塌事故应急预案
· 立即撤离现场人员，设置警戒区域
· 启动应急救援预案，组织抢险救援
· 采用生命探测仪寻找被困人员
· 对受伤人员进行紧急救治，拨打120急救电话
· 对坍塌区域进行加固，防止二次坍塌
11.2.3 中毒窒息应急预案
· 立即启动通风设备，佩戴防护用品进入现场
· 将中毒人员转移至通风良好区域，保持呼吸道通畅
· 对中毒人员进行急救，拨打120急救电话
· 检测有毒气体浓度，采取中和措施
11.2.4 火灾事故应急预案
· 立即切断火源，组织人员疏散
· 使用现场灭火器进行初期火灾扑救
· 拨打119报警电话，说明火灾位置、类型和规模
· 组织人员配合消防部门灭火救援
11.3 应急演练
· 每月组织一次专项应急演练（触电、坍塌、中毒等）
· 每季度组织一次综合应急演练
· 演练后进行总结评估，完善应急预案
十二、结论与建议
本施工方案基于现场勘察和设计要求编制，施工方法先进合理，技术措施可靠，能够确保工程质量和安全。为顺利完成本工程，建议：
1. 加强与市政、交通、环保等部门的协调，确保施工顺利进行
2. 做好施工期间的监测工作，及时发现和处理问题
3. 采用先进的清淤设备和技术，提高施工效率和质量
4. 加强环境保护措施，减少施工对周边环境的影响
5. 做好雨季施工准备，确保工程进度不受影响
通过科学组织、精心施工，本工程能够按期、优质、安全完成，恢复暗沟的正常排水功能，提高城市排水系统的可靠性和安全性。
