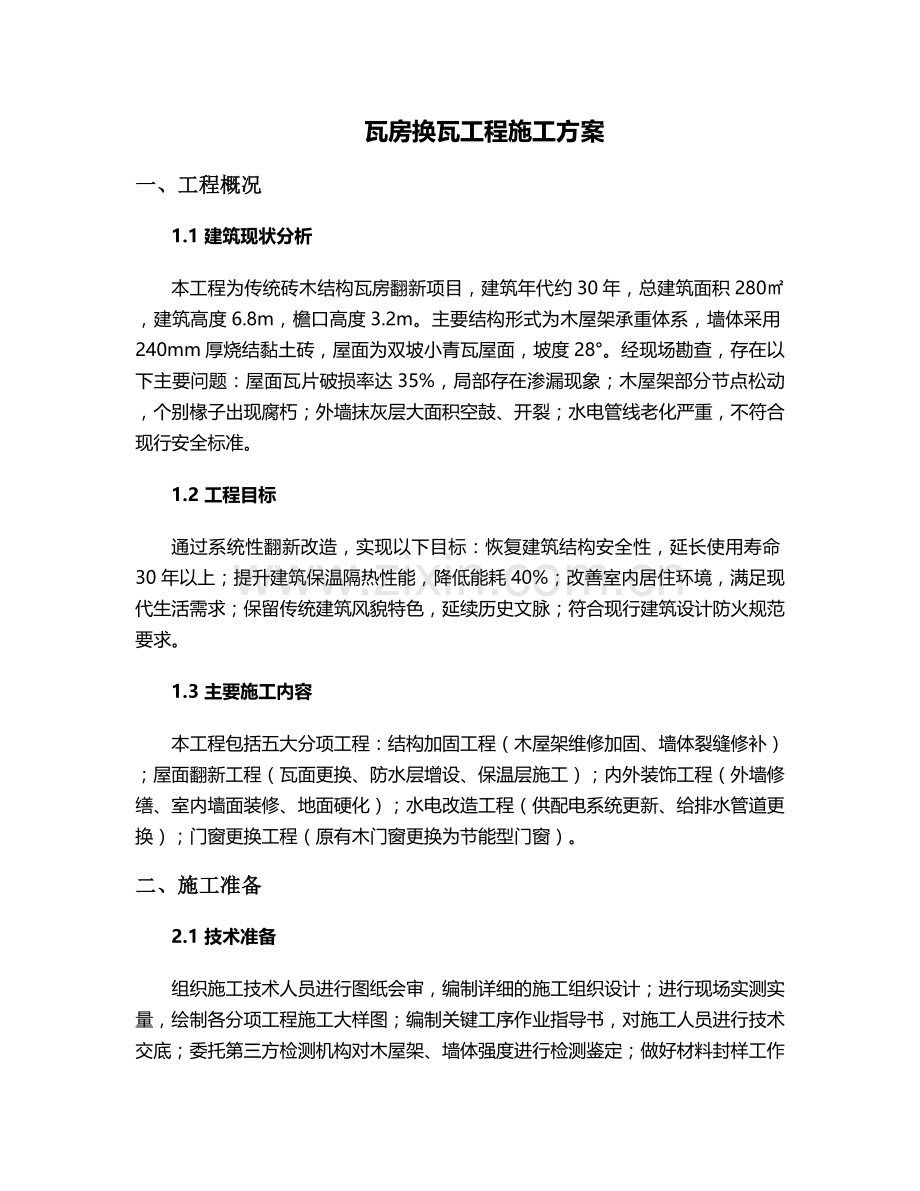

瓦房换瓦工程施工方案
一、工程概况
1.1 建筑现状分析
本工程为传统砖木结构瓦房翻新项目，建筑年代约30年，总建筑面积280㎡，建筑高度6.8m，檐口高度3.2m。主要结构形式为木屋架承重体系，墙体采用240mm厚烧结黏土砖，屋面为双坡小青瓦屋面，坡度28°。经现场勘查，存在以下主要问题：屋面瓦片破损率达35%，局部存在渗漏现象；木屋架部分节点松动，个别椽子出现腐朽；外墙抹灰层大面积空鼓、开裂；水电管线老化严重，不符合现行安全标准。
1.2 工程目标
通过系统性翻新改造，实现以下目标：恢复建筑结构安全性，延长使用寿命30年以上；提升建筑保温隔热性能，降低能耗40%；改善室内居住环境，满足现代生活需求；保留传统建筑风貌特色，延续历史文脉；符合现行建筑设计防火规范要求。
1.3 主要施工内容
本工程包括五大分项工程：结构加固工程（木屋架维修加固、墙体裂缝修补）；屋面翻新工程（瓦面更换、防水层增设、保温层施工）；内外装饰工程（外墙修缮、室内墙面装修、地面硬化）；水电改造工程（供配电系统更新、给排水管道更换）；门窗更换工程（原有木门窗更换为节能型门窗）。
二、施工准备
2.1 技术准备
组织施工技术人员进行图纸会审，编制详细的施工组织设计；进行现场实测实量，绘制各分项工程施工大样图；编制关键工序作业指导书，对施工人员进行技术交底；委托第三方检测机构对木屋架、墙体强度进行检测鉴定；做好材料封样工作，确保主要材料符合设计要求。特别针对木屋架节点连接方式、屋面坡度控制、瓦片搭接工艺等关键技术环节，制定专项施工方案。

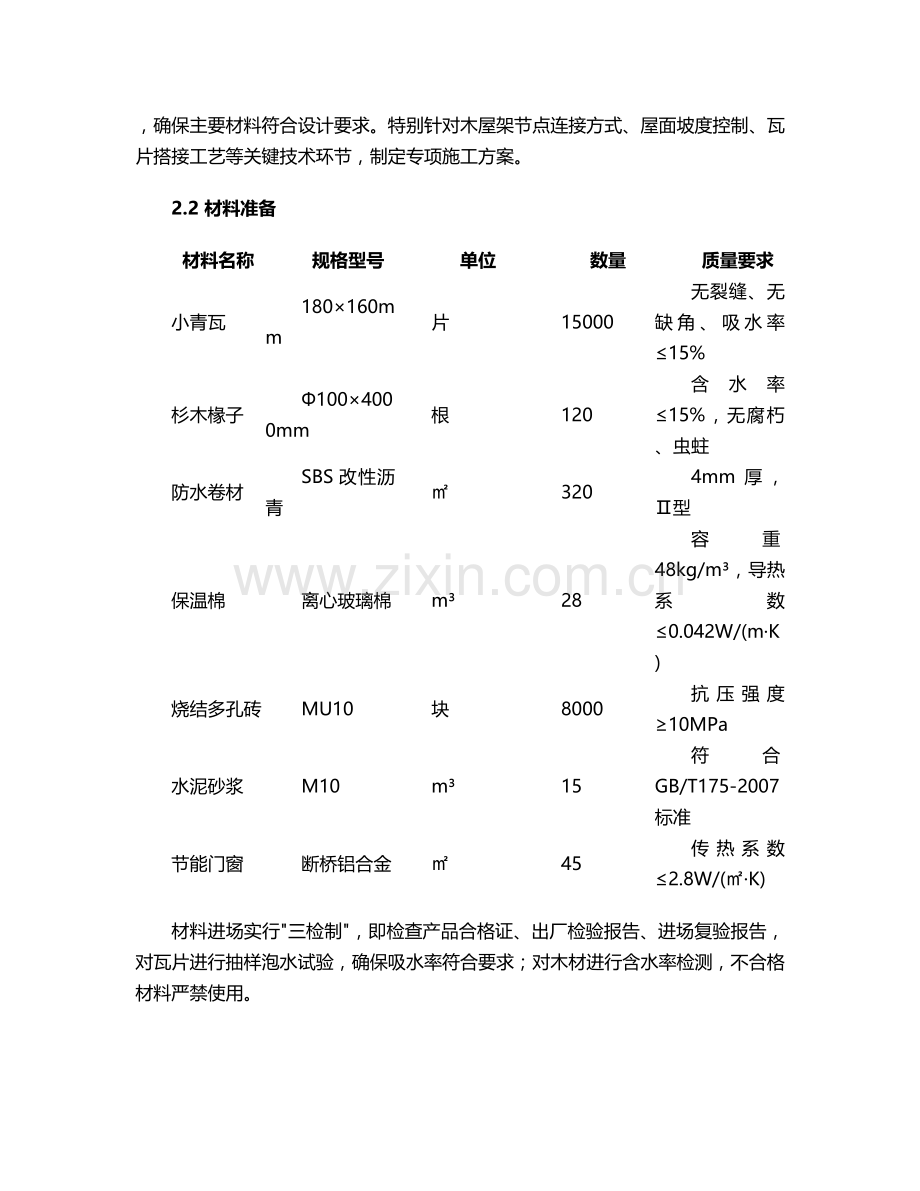

2.2 材料准备
材料名称
规格型号
单位
数量
质量要求
小青瓦
180×160mm
片
15000
无裂缝、无缺角、吸水率≤15%
杉木椽子
Φ100×4000mm
根
120
含水率≤15%，无腐朽、虫蛀
防水卷材
SBS改性沥青
㎡
320
4mm厚，Ⅱ型
保温棉
离心玻璃棉
m³
28
容重48kg/m³，导热系数≤0.042W/(m·K)
烧结多孔砖
MU10
块
8000
抗压强度≥10MPa
水泥砂浆
M10
m³
15
符合GB/T175-2007标准
节能门窗
断桥铝合金
㎡
45
传热系数≤2.8W/(㎡·K)
材料进场实行"三检制"，即检查产品合格证、出厂检验报告、进场复验报告，对瓦片进行抽样泡水试验，确保吸水率符合要求；对木材进行含水率检测，不合格材料严禁使用。
2.3 机具准备
主要施工机械设备配置如下：木工机械（圆锯机1台、刨床1台、砂光机2台）；砌筑设备（砂浆搅拌机1台、灰浆输送泵1台）；屋面施工设备（防水卷材铺设机1台、热熔喷枪2把）；测量工具（水准仪1台、全站仪1台、靠尺2把）；安全设备（高空作业吊篮2台、安全帽20顶、安全带15条）。所有机械设备进场前进行调试，确保性能完好，并配备相应的备用设备。
2.4 现场准备
清理施工现场障碍物，平整场地，划分材料堆放区、加工区、垃圾堆放区；搭建临时设施，包括工人宿舍、材料仓库、水泥库房（设置防潮层）；安装临时水电线路，配备消防器材；设置安全警示标志，搭设安全防护网；对周边环境采取保护措施，防止施工污染。特别对屋面施工区域下方设置全封闭防护棚，棚顶采用双层脚手板防护，确保施工安全。
三、施工流程
3.1 结构加固工程
3.1.1 木屋架维修加固
1. 检测与鉴定：采用无损检测技术对木屋架进行全面检查，重点检测节点连接强度、木材腐朽程度、挠度变形等指标。对腐朽深度超过1/3的构件进行更换，对松动节点进行加固处理。
2. 构件更换：按原尺寸加工新椽子，采用杉木制作，含水率控制在12%-15%。安装前进行防腐处理，涂刷木材防腐剂三遍。更换时采用"托换法"，先临时支撑，再拆除旧构件，确保结构安全。
3. 节点加固：对松动节点采用钢板加固，节点处增设M12螺栓连接，螺栓间距不大于150mm。木构件与钢构件接触部位设置防腐垫片，防止电化学腐蚀。
4. 防腐处理：所有木构件表面涂刷防火涂料，达到耐火极限1小时要求。对易受潮部位采用防腐油膏密封处理，防止雨水渗入。
3.1.2 墙体维修
1. 裂缝修补：宽度小于5mm的裂缝采用环氧树脂注浆处理；宽度大于5mm的裂缝，先清理裂缝内杂物，用M10水泥砂浆分层填塞，表面粘贴碳纤维布加固。
2. 空鼓处理：对外墙抹灰层空鼓部位，沿空鼓边缘切割成矩形，深度至基层，清理后涂刷界面剂，采用1:3水泥砂浆分层抹灰修复。
3. 墙体加固：对承载力不足的墙体，采用双面钢筋网片加固，钢筋直径6mm，间距200mm，采用M15水泥砂浆抹面，厚度30mm。
3.2 屋面翻新工程
3.2.1 旧瓦拆除
1. 安全防护：搭设满堂脚手架，铺设脚手板，设置防护栏杆和挡脚板。施工人员佩戴安全帽、安全带，安全带应高挂低用。
2. 拆除顺序：从屋面檐口向屋脊方向拆除，严禁从高处向下抛扔瓦片。拆除的旧瓦分类堆放，可利用的瓦片进行修复处理，破损严重的集中外运处理。
3. 基层清理：拆除旧瓦后，清理屋面杂物，检查望板、椽子完好情况，对腐朽、虫蛀的构件及时更换。望板表面清扫干净，涂刷防腐涂料。
3.2.2 保温层施工
1. 基层处理：在望板表面铺设一层防水垫层，采用0.3mm厚聚乙烯薄膜，搭接宽度100mm，用钉子固定，间距500mm。
2. 保温层铺设：采用离心玻璃棉板，容重48kg/m³，厚度80mm，铺设时错缝排列，接缝处用胶带密封。保温层上铺设钢筋网片（直径4mm，间距200mm），防止保温层滑动。
3. 固定方式：保温层采用专用保温钉固定，每平方米不少于6个，梅花形布置。保温钉应穿透望板50mm以上，确保牢固可靠。
3.2.3 防水层施工
1. 基层处理：清理保温层表面杂物，确保平整干燥。阴阳角处做圆弧处理，半径不小于50mm。
2. 防水层施工：采用4mm厚SBS改性沥青防水卷材，Ⅱ型，热熔法施工。先涂刷基层处理剂，干燥后铺设卷材，从檐口向屋脊方向进行，搭接宽度长边100mm，短边150mm。
3. 特殊部位处理：屋脊、檐口、天沟、变形缝等部位增设附加层，宽度不小于300mm。水落口周围500mm范围内涂刷防水涂料，厚度不小于2mm。
4. 验收试验：防水层施工完成后，进行闭水试验，蓄水深度20mm，持续24小时无渗漏为合格。
3.2.4 瓦面铺设
1. 挂瓦条安装：采用30×40mm杉木挂瓦条，间距按瓦片尺寸确定（一般为150-200mm），用钉子固定在顺水条上，钉子长度不小于挂瓦条厚度的2.5倍。
2. 瓦片铺设：小青瓦铺设从檐口开始，自下而上，一搭三或一搭二方式铺设。底瓦大头朝下，盖瓦大头朝上，交错排列。瓦片搭接长度不小于50mm，檐口处伸出墙面200mm。
3. 屋脊施工：屋脊采用脊瓦铺设，脊瓦与坡面瓦交接处用水泥砂浆密封，两侧做泛水处理。屋脊高度按设计要求，两端设置封头瓦，确保美观。
4. 固瓦措施：在坡度大于30°的屋面，每片瓦均需用铜丝或镀锌铁丝固定在挂瓦条上。檐口、屋脊等部位的瓦片应双重固定，防止风掀事故。
3.3 装饰装修工程
3.3.1 外墙修缮
1. 基层处理：清理外墙表面，去除空鼓、松动的抹灰层，修补裂缝，涂刷界面剂。
2. 抹灰施工：采用1:3水泥砂浆打底，厚度12mm；1:2.5水泥砂浆罩面，厚度8mm。抹灰分两遍完成，每遍厚度不超过10mm，间隔时间不少于24小时。
3. 饰面施工：根据设计要求，外墙采用传统面砖饰面，规格240×60mm，颜色与原有建筑协调。面砖粘贴前浸泡2小时，采用专用瓷砖胶粘贴，灰缝宽度5mm，用专用填缝剂勾缝。
3.3.2 室内装修
1. 墙面处理：清理墙面基层，修补裂缝，涂刷内墙腻子两遍，打磨平整后涂刷内墙乳胶漆，采用环保型涂料，VOC含量≤100g/L。
2. 地面施工：素土地面先夯实，铺设100mm厚C15混凝土垫层，表面撒1:2水泥砂浆随打随抹，平整度偏差不大于5mm/2m。
3. 门窗安装：拆除旧门窗，按设计尺寸安装断桥铝合金门窗，型材壁厚不小于1.4mm，玻璃采用5+12A+5中空玻璃。门窗框与墙体之间采用聚氨酯发泡剂填充，外侧打防水胶密封。
3.4 水电改造工程
3.4.1 电气工程
1. 线路敷设：采用PVC管暗敷，导线选用铜芯塑料绝缘线，截面积不小于2.5mm²。照明回路与插座回路分开设置，厨房、卫生间设置独立回路。
2. 设备安装：开关、插座安装高度分别为1.3m和0.3m，卫生间采用防溅型插座，安装高度1.8m。配电箱采用模数化配电箱，设置剩余电流保护装置，动作电流不大于30mA。
3. 防雷接地：屋面设置接闪带，采用Φ10镀锌圆钢，沿屋脊、檐口敷设，引下线利用构造柱钢筋，接地电阻不大于4Ω。
3.4.2 给排水工程
1. 管道敷设：给水管采用PPR管，热熔连接，工作压力1.6MPa。排水管采用UPVC管，胶粘剂连接，坡度符合规范要求。管道安装前进行外观检查，无裂纹、凹陷等缺陷。
2. 卫生器具安装：按设计位置安装卫生器具，采用膨胀螺栓固定，与管道连接采用柔性接口。安装完成后进行通水试验，确保无渗漏。
3. 保温处理：外露给水管采用30mm厚橡塑保温材料包裹，防止冬季冻裂。热水管保温层外缠玻璃丝布保护层，提高耐久性。
四、质量控制
4.1 原材料质量控制
建立材料进场检验制度，主要材料（瓦片、木材、防水材料等）需提供出厂合格证、检验报告，并按规定进行抽样复验。小青瓦抽样数量为每批1000片抽取30片，进行外观质量、尺寸偏差、吸水率检验；木材按每20m³为一批，检验含水率、顺纹抗压强度等指标；防水卷材每1000m²为一批，检验拉力、耐热度、低温柔性等性能。不合格材料严禁使用，并做好标识隔离。
4.2 施工过程质量控制
1. 测量控制：建立施工测量控制网，对屋面坡度、标高、轴线进行精确控制。屋面坡度偏差不应超过±5%设计值，檐口高度偏差控制在±20mm以内。
2. 工序检验：实行"三检制"（自检、互检、交接检），上道工序不合格不得进入下道工序。重点控制木屋架安装偏差（垂直度≤1/2000，且不大于15mm）；防水层搭接宽度（允许偏差-10mm）；瓦片铺设平整度（5mm/2m）。
3. 隐蔽工程验收：对木屋架节点加固、防水层施工、管线敷设等隐蔽工程，必须经监理工程师验收合格并签字确认后方可隐蔽。验收时应留存影像资料，建立隐蔽工程验收记录。
4.3 分项工程质量标准
4.3.1 屋面工程质量标准
· 瓦片铺设平整，行列整齐，搭接严密，无缺角、裂缝
· 屋面坡度符合设计要求，排水通畅，无积水
· 防水层无渗漏，搭接宽度符合规范要求
· 保温层厚度偏差±5%，表面平整，接缝严密
· 屋脊顺直，高度一致，两端封闭严密
4.3.2 结构加固工程质量标准
· 木屋架安装牢固，节点连接可靠，挠度≤L/200
· 墙体修补平整，裂缝宽度≤0.2mm，无空鼓、起砂
· 钢筋网片保护层厚度偏差±3mm，间距偏差±10mm
· 砂浆强度达到设计要求，试块抗压强度合格率100%
4.4 验收标准与程序
本工程严格按照《建筑工程施工质量验收统一标准》（GB50300-2013）和《屋面工程技术规范》（GB50345-2012）进行验收。验收分为检验批验收、分项工程验收、分部工程验收和单位工程竣工验收四个层次。检验批验收由监理工程师组织施工单位项目专业质量检查员进行；分项工程验收由监理工程师组织施工单位项目技术负责人进行；分部工程验收由总监理工程师组织施工单位项目负责人和技术负责人进行；单位工程竣工验收由建设单位组织设计、施工、监理等单位进行。
五、安全措施
5.1 高空作业安全
1. 脚手架搭设：采用满堂脚手架，立杆间距1.5m，横杆步距1.8m，搭设高度超过6m时设置剪刀撑，剪刀撑角度45°-60°。脚手架搭设完成后必须经专项验收合格方可使用。
2. 防护设施：屋面周边设置1.2m高防护栏杆，满挂密目安全网，网目密度不低于2000目/100cm²。作业层铺设脚手板，两端固定牢固，探头板长度不大于150mm。
3. 作业要求：高空作业人员必须佩戴安全帽、安全带，安全带应系在牢固的构件上。严禁酒后作业，严禁在屋面追逐打闹。遇有六级及以上大风、雨雪、大雾等恶劣天气，停止高空作业。
5.2 消防安全
1. 消防设施：施工现场配备足够的消防器材，每50㎡设置2具4kg干粉灭火器，木工加工区、材料仓库等重点部位增设消防水桶、消防沙箱。消防器材定期检查，确保完好有效。
2. 用火管理：施工现场严禁吸烟，如需动火作业必须办理动火审批手续，清理作业点周围可燃物，配备灭火器材，设专人监护。作业完成后确认无火源方可离开。
3. 材料存放：易燃材料（油漆、稀料等）单独存放，远离火源，设置明显警示标志。氧气、乙炔瓶间距不小于5m，与明火距离不小于10m。
5.3 施工用电安全
1. 临时用电：施工现场临时用电采用TN-S系统，设置总配电箱、分配电箱、开关箱三级配电，实行"一机一闸一漏一箱"。漏电保护器动作电流不大于30mA，动作时间不大于0.1s。
2. 线路敷设：架空线路采用绝缘导线，电杆间距不大于30m，高度不低于4m。电缆线路采用穿管埋地敷设，埋深不小于0.7m，穿越道路时加设防护套管。
3. 设备防护：电气设备金属外壳必须接地，接地电阻不大于4Ω。施工现场严禁私拉乱接电线，严禁非电工进行电气操作。
5.4 应急预案
制定安全生产事故应急预案，成立应急领导小组，配备应急救援人员和器材。定期组织应急演练，提高应急处置能力。针对高空坠落、物体打击、火灾等常见事故，制定专项应急措施，明确应急响应程序、救援方法、物资保障等内容。发生事故后，立即启动应急预案，组织抢救伤员，控制事态发展，并按规定及时上报。
六、施工进度计划
6.1 施工总进度计划
本工程总工期为60天，具体进度安排如下：
· 第1-7天：施工准备阶段（技术准备、材料采购、现场布置）
· 第8-15天：结构加固工程（木屋架维修、墙体处理）
· 第16-30天：屋面翻新工程（旧瓦拆除、保温防水施工、新瓦铺设）
· 第31-45天：装饰装修工程（外墙修缮、室内装修、门窗安装）
· 第46-55天：水电改造工程（管线敷设、设备安装、调试）
· 第56-60天：竣工验收阶段（清理保洁、资料整理、验收整改）
6.2 进度保证措施
1. 组织保证：成立进度控制小组，项目经理任组长，每周召开进度协调会，及时解决影响进度的因素。
2. 资源保证：根据施工进度计划，提前准备材料、设备和人员，确保资源及时到位。高峰期投入瓦工15人、木工8人、水电工5人，满足施工需求。
3. 技术保证：采用先进施工技术，如防水卷材机械铺设、保温层预制安装等，提高施工效率。对关键工序采用平行作业、流水施工等方法，缩短工期。
4. 制度保证：实行进度目标责任制，将进度计划分解到班组和个人，与经济效益挂钩。对提前完成任务的给予奖励，延误工期的进行处罚。
七、环境保护措施
7.1 施工扬尘控制
施工现场主要道路硬化处理，设置洗车槽，车辆出场前冲洗轮胎。易产生扬尘的材料（水泥、砂子等）密闭存放，装卸时采取降尘措施。拆除作业时洒水降尘，风速大于5级时停止拆除作业。施工现场设置PM10监测仪，实时监测扬尘浓度，超标时采取强化降尘措施。
7.2 施工噪声控制
合理安排施工时间，避免夜间（22:00-6:00）和午休时间进行噪声较大的作业。施工机械设备采取降噪措施，如木工机械设置隔音罩，搅拌机搭设隔音棚。噪声源远离居民区，必要时设置隔声屏障。定期监测施工噪声，确保符合《建筑施工场界环境噪声排放标准》（GB12523-2011）要求。
7.3 废弃物处理
施工垃圾分类存放，可回收利用的（旧木材、金属等）进行回收处理；建筑垃圾运至指定消纳场处置；危险废物（废油漆、废防水材料等）交由有资质的单位处理。施工现场设置封闭式垃圾站，垃圾及时清运，做到日产日清。
7.4 水土保持
施工现场设置排水沟和沉淀池，雨水、施工废水经沉淀后排放。沉淀池定期清理，防止淤积。材料堆场设置挡水墙，防止雨水冲刷造成水土流失。施工完成后及时清理场地，恢复植被，防止水土流失。
八、验收与交付
8.1 验收内容
本工程验收包括以下内容：结构安全性能（木屋架承载力、墙体稳定性）；屋面工程（瓦片铺设质量、防水性能、保温效果）；装饰装修（墙面平整度、地面光洁度、门窗密封性）；水电系统（管道畅通、电气安全、设备运行）；使用功能（采光通风、隔声性能、节能指标）。
8.2 验收程序
1. 施工单位自检：施工单位完成合同约定的全部工程内容后，进行自检，合格后向监理单位提交竣工验收申请报告。
2. 监理验收：监理单位收到申请后，组织对工程质量进行预验收，提出整改意见，施工单位整改合格后，签署质量评估报告。
3. 竣工验收：建设单位组织设计、施工、监理等单位进行竣工验收，审阅工程资料，实地查验工程质量，形成验收意见。
4. 备案：验收合格后，建设单位在15日内到当地建设行政主管部门办理竣工验收备案手续。
8.3 工程交付
验收合格后，施工单位向建设单位办理工程交付手续，签署《工程质量保修书》，明确保修范围、保修期限和保修责任。屋面防水工程保修期限为5年，主体结构工程保修期限为设计文件规定的该工程合理使用年限。建立售后服务体系，接到报修通知后24小时内派人到场处理。
本施工方案编制依据《建筑工程施工质量验收统一标准》（GB50300-2013）、《屋面工程技术规范》（GB50345-2012）等现行国家标准，结合工程实际情况制定，可根据现场实际情况和设计变更进行调整。施工过程中应严格执行本方案，确保工程质量、安全和进度目标的实现。
