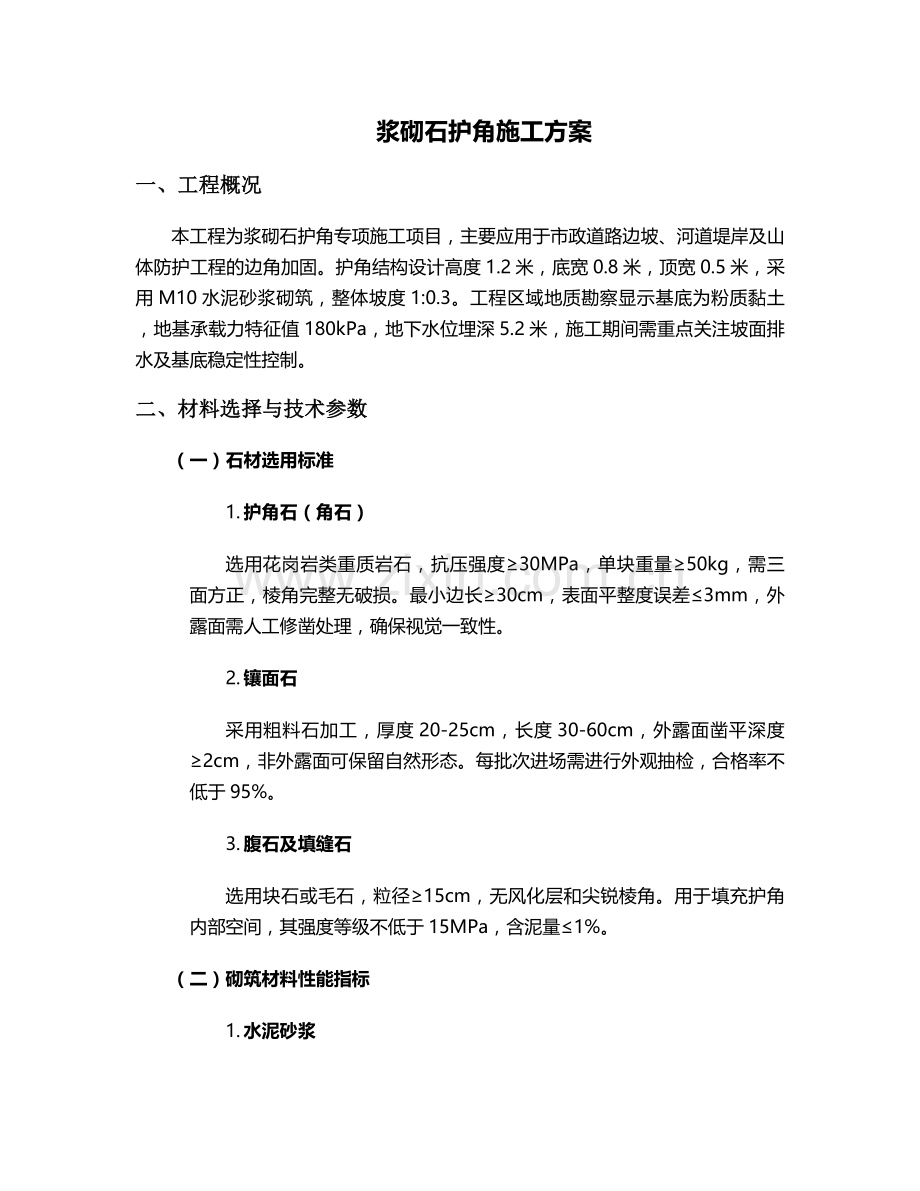

浆砌石护角施工方案
一、工程概况
本工程为浆砌石护角专项施工项目，主要应用于市政道路边坡、河道堤岸及山体防护工程的边角加固。护角结构设计高度1.2米，底宽0.8米，顶宽0.5米，采用M10水泥砂浆砌筑，整体坡度1:0.3。工程区域地质勘察显示基底为粉质黏土，地基承载力特征值180kPa，地下水位埋深5.2米，施工期间需重点关注坡面排水及基底稳定性控制。
二、材料选择与技术参数
（一）石材选用标准
1. 护角石（角石）
选用花岗岩类重质岩石，抗压强度≥30MPa，单块重量≥50kg，需三面方正，棱角完整无破损。最小边长≥30cm，表面平整度误差≤3mm，外露面需人工修凿处理，确保视觉一致性。
2. 镶面石
采用粗料石加工，厚度20-25cm，长度30-60cm，外露面凿平深度≥2cm，非外露面可保留自然形态。每批次进场需进行外观抽检，合格率不低于95%。
3. 腹石及填缝石
选用块石或毛石，粒径≥15cm，无风化层和尖锐棱角。用于填充护角内部空间，其强度等级不低于15MPa，含泥量≤1%。
（二）砌筑材料性能指标
1. 水泥砂浆

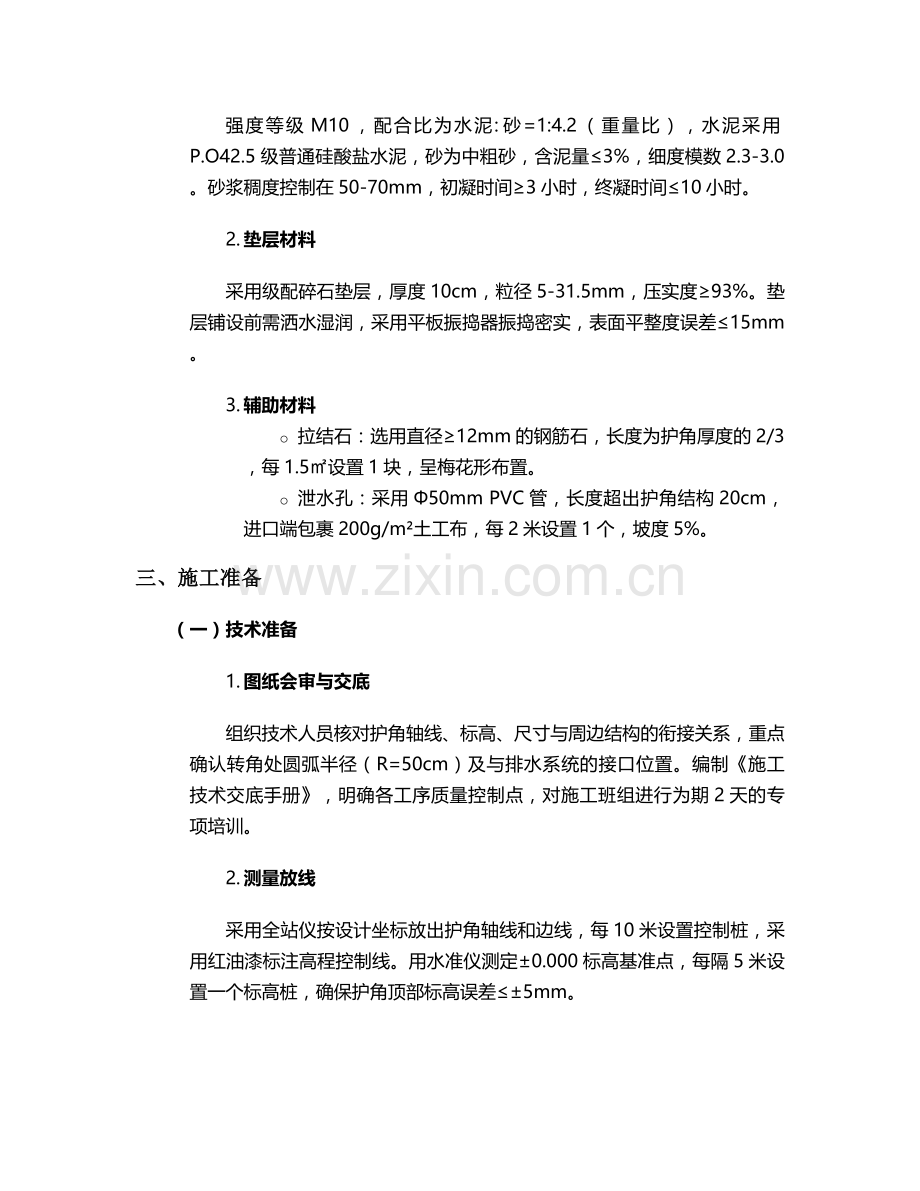

强度等级M10，配合比为水泥:砂=1:4.2（重量比），水泥采用P.O42.5级普通硅酸盐水泥，砂为中粗砂，含泥量≤3%，细度模数2.3-3.0。砂浆稠度控制在50-70mm，初凝时间≥3小时，终凝时间≤10小时。
2. 垫层材料
采用级配碎石垫层，厚度10cm，粒径5-31.5mm，压实度≥93%。垫层铺设前需洒水湿润，采用平板振捣器振捣密实，表面平整度误差≤15mm。
3. 辅助材料
o 拉结石：选用直径≥12mm的钢筋石，长度为护角厚度的2/3，每1.5㎡设置1块，呈梅花形布置。
o 泄水孔：采用Φ50mm PVC管，长度超出护角结构20cm，进口端包裹200g/m²土工布，每2米设置1个，坡度5%。
三、施工准备
（一）技术准备
1. 图纸会审与交底
组织技术人员核对护角轴线、标高、尺寸与周边结构的衔接关系，重点确认转角处圆弧半径（R=50cm）及与排水系统的接口位置。编制《施工技术交底手册》，明确各工序质量控制点，对施工班组进行为期2天的专项培训。
2. 测量放线
采用全站仪按设计坐标放出护角轴线和边线，每10米设置控制桩，采用红油漆标注高程控制线。用水准仪测定±0.000标高基准点，每隔5米设置一个标高桩，确保护角顶部标高误差≤±5mm。
（二）现场准备
1. 场地处理
清理施工区域内杂草、淤泥及障碍物，坡度＞1:5的地段开挖台阶，台阶宽度≥50cm，高度30cm。划分材料堆放区、砂浆搅拌区和加工区，石材堆放采用20cm×20cm方木架空，防止泥土污染。
2. 设备配置
主要施工设备：JS500型砂浆搅拌机（生产率20m³/h）、全站仪（精度2mm+2ppm）、水准仪（DS3级）、冲击钻（Φ20-50mm）、振捣棒（Φ30mm）、2m靠尺、塞尺等。安全设施包括：安全帽、防滑手套、临时护栏（高度1.2m）、警示标志等。
（三）材料检验
1. 石材验收
每500m³为一检验批，进行抗压强度抽样检测，同时检查外观尺寸、平整度及风化程度。不合格材料应立即退场，并做好退场记录。
2. 砂浆试配
提前7天委托实验室进行配合比设计，施工前进行现场试拌，测试砂浆稠度、分层度及凝结时间，确保满足施工要求。每台班制作3组砂浆试块（70.7mm×70.7mm×70.7mm），标准养护28天后送检。
四、主要施工流程与操作要点
（一）基底处理
1. 基槽开挖
采用机械开挖结合人工修整，开挖深度1.0m（含垫层厚度），宽度为护角结构宽度+40cm（每侧工作面20cm）。边坡坡度1:0.5，开挖过程中严禁超挖，基底预留20cm人工清理层。
2. 地基加固
基底土采用20t振动压路机碾压，压实度≥93%。若遇软弱土层（承载力＜150kPa），需换填30cm厚级配砂石，分层碾压密实，每层虚铺厚度25cm，压实系数λc≥0.97。
3. 垫层施工
铺设10cm厚级配碎石垫层，采用平板振捣器振捣3遍，振捣间距≤30cm。垫层表面设置2%双向排水坡，与泄水孔位置对应，确保排水通畅。
（二）护角砌筑施工
1. 放线与挂线
在垫层上弹出护角内外边线和分层控制线，每皮石块高度控制在30cm。采用双线控制法：内侧线控制垂直度（偏差≤5mm/m），外侧线控制表面平整度（2m靠尺检查≤8mm）。线绳采用Φ2mm尼龙绳，拉力≥5kg，每10米设置一个线架固定。
2. 角石安装
优先砌筑转角处角石，基底铺设20mm厚M10水泥砂浆，坐浆饱满度≥95%。角石安装时需用水平尺找平，垂直度偏差≤3mm，相邻角石错缝搭接长度≥10cm，严禁出现通缝。
3. 分层砌筑
o 第一层砌筑：从角石向两侧延伸，采用"丁顺相间"组砌方式，丁石长度方向垂直于护角轴线，顺石长度方向平行于轴线。每2块顺石设置1块丁石，确保咬合紧密。
o 分层高度：每层砌筑高度20-30cm，上下层竖缝错开≥10cm，水平灰缝厚度20-30mm，竖缝宽度25-35mm。
o 腹石填充：采用"挤浆法"填充腹石，大面朝下，相互交错咬合，空隙用小片石填塞，严禁干砌或填塞松散材料。
4. 拉结石设置
每2皮石块设置一层拉结石，长度贯通护角厚度，两端与镶面石平齐。拉结石间距横向1.5m、纵向1.0m，呈梅花形布置，确保面石与腹石连接整体性。
（三）勾缝与表面处理
1. 勾缝工艺
待砌筑砂浆强度达到70%后进行勾缝，采用1:1.5水泥砂浆（M12.5），勾成凹缝，深度15-20mm，宽度与灰缝一致。勾缝前清理缝内杂物，洒水湿润，分两次填塞砂浆：第一次填至2/3深度，初凝后第二次填满压实，表面压光处理。
2. 转角处理
护角转角处采用圆弧过渡（R=50cm），石材需提前加工成弧形，接缝处灰缝宽度≤2cm，确保曲线顺滑。圆弧半径允许偏差±5mm，采用样板比对验收。
3. 泄水孔安装
在护角高度1/2处设置泄水孔，PVC管倾斜安装，坡度5%，进口端包裹土工布，管身周围用碎石填塞形成反滤层。安装后需进行通水试验，确保排水通畅。
（四）养护与成品保护
1. 养护措施
砌筑完成后12小时内覆盖湿草帘或土工布，养护期≥7天。前3天每天洒水4次，之后每天2次，保持表面湿润。养护期间禁止在护角上堆放材料或行走踩踏。
2. 成品保护
采用竹胶板包裹护角外露面，转角处增设5cm厚木板防护。设置警示标志，严禁机械碰撞，养护期内若出现裂缝或松动，需拆除重砌，并分析原因制定整改措施。
五、质量控制标准
（一）主控项目
1. 石材质量
抗压强度、规格尺寸及外观质量符合设计要求，进场验收记录完整，抽样检测合格率100%。
2. 砂浆强度
试块抗压强度平均值≥设计强度，最小值≥0.85倍设计强度，同一配合比试块组数≥3组。
3. 结构尺寸偏差
o 轴线位移≤10mm
o 顶面标高±15mm
o 垂直度≤5mm/m
o 表面平整度≤8mm（2m靠尺检查）
（二）一般项目
1. 砌筑质量
灰缝饱满度≥95%，无通缝、瞎缝，勾缝平顺，无脱落和裂纹。拉结石数量和布置符合设计要求，每检验批抽查10%且不少于3处。
2. 排水功能
泄水孔位置、数量正确，排水通畅，无堵塞。雨后检查无积水现象，每50m护角抽查3个泄水孔进行通水试验。
3. 外观质量
外露石材表面清洁，色泽基本一致，转角处圆弧顺滑，允许少量色差但不形成明显视觉差异。
六、安全与文明施工措施
（一）安全防护
1. 高空作业防护
作业高度≥2m时搭设操作平台，平台满铺脚手板，设置1.2m高防护栏杆和18cm高挡脚板。平台荷载≤2kN/m²，脚手板两端用8号铁丝固定。
2. 石材搬运安全
人工搬运石材时使用防滑手套，2人抬运（≤50kg）或4人抬运（50-100kg），严禁抛扔。机械吊装采用专用吊具，石材绑扎点设置软垫，防止边角破损。
3. 临时用电管理
砂浆搅拌机、振捣器等设备采用TN-S接零保护系统，配电箱安装漏电保护器（动作电流≤30mA，动作时间≤0.1s）。电缆架空敷设高度≥2.5m，严禁拖地或浸泡水中。
（二）文明施工
1. 材料堆放
石材分类码放整齐，高度≤1.5m，砂石料设置隔离墙（高度80cm），水泥存放于防雨棚内，离地30cm架空堆放，使用时间不超过3个月。
2. 扬尘控制
施工现场设置雾炮机，砂石料堆放区覆盖防尘网（2000目），车辆出场前冲洗轮胎，施工道路每日洒水3次，确保PM10浓度≤0.5mg/m³。
3. 噪声控制
砂浆搅拌机设置隔音罩，昼间噪声≤70dB，夜间（22:00-6:00）禁止施工。确需夜间作业时办理夜间施工许可，提前公告周边居民。
七、施工进度计划
1. 施工周期
总工期15天，其中：
o 施工准备：2天
o 基底处理：3天
o 护角砌筑：7天
o 勾缝与养护：3天
2. 进度保障措施
o 配置2个砌筑班组（每组8人），实行两班制作业。
o 储备3天用量的石材和水泥，避免材料供应中断。
o 每日召开进度协调会，解决施工中出现的问题，确保日进度完成率≥90%。
八、验收程序
（一）分项验收
1. 隐蔽工程验收
基底处理、垫层铺设完成后，报监理工程师验收，验收内容包括：基底标高、压实度、垫层厚度及平整度，验收合格签署隐蔽工程记录后方可进行下道工序。
2. 分项工程验收
护角砌筑完成后，施工单位自检合格报监理验收，验收项目包括：轴线位移、标高、垂直度、灰缝饱满度、勾缝质量等，验收合格率需达到100%。
（二）竣工验收
1. 资料验收
提交竣工图纸、材料合格证、试验报告、隐蔽工程记录、质量评定表等资料，资料完整性、真实性符合要求。
2. 实体验收
现场检查护角外观质量、结构尺寸、排水功能，进行雨后观察（连续降雨≥12小时），无积水、无沉降、无裂缝视为合格。
3. 验收标准
符合《砌体结构工程施工质量验收规范》（GB50203）及设计要求，验收合格后签署竣工验收证书，纳入工程档案管理。
九、质量通病防治
1. 石缝砂浆不饱满
o 预防措施：采用"挤浆法"砌筑，砂浆铺设厚度比石块底面略高5-10mm，石块轻放后用橡皮锤轻击找平。
o 治理方法：对空洞处凿除松散砂浆，重新填塞1:1.5水泥砂浆，深度≥50mm。
2. 勾缝脱落
o 预防措施：勾缝前清理缝内杂物，洒水湿润，分两次填塞砂浆，表面压光。
o 治理方法：铲除脱落勾缝，清理缝槽至深度≥20mm，用M12.5水泥砂浆重新勾缝，养护期延长至10天。
3. 护角沉降变形
o 预防措施：基底碾压密实，设置碎石垫层，控制砌筑速度（每日≤1.2m）。
o 治理方法：沉降量≤5mm时进行表面修补，＞5mm时拆除重砌，重新处理地基。
本方案未尽事宜，需严格按照国家现行施工规范及设计文件执行，施工过程中若遇特殊情况，应及时与设计单位沟通解决，确保工程质量符合要求。
