旧屋面排水沟施工方案
一、工程概况
本工程为旧屋面排水沟改造项目，涉及既有建筑屋面排水沟的拆除、修复及新建施工。工程地点位于[项目所在地]，屋面总面积约[具体面积]㎡，排水沟总长度[具体长度]m，主要涵盖排水沟结构修复、防水处理、排水坡度调整及成品保护等内容。工程需解决原排水沟存在的渗漏、堵塞、排水不畅等问题，确保屋面排水系统功能恢复并满足设计使用年限要求。
二、施工准备
（一）技术准备
1. 图纸会审与交底
o 组织技术人员核对设计图纸，明确排水沟结构形式（如内排水、外排水）、材质要求（如混凝土、PVC、不锈钢）及防水等级（≥Ⅱ级）。
o 编制施工技术交底文件，重点说明新旧结构衔接节点、防水施工工艺及坡度控制标准（排水坡度≥2%）。
2. 现场勘查
o 检测原屋面结构层强度，采用回弹仪测定混凝土表面强度，确保基层承载力满足施工要求。
o 排查原排水沟渗漏点，使用红外检测仪定位渗漏区域，并标记管道接口、伸缩缝等关键部位。
（二）材料准备
材料名称
规格型号
技术参数要求
用量估算
C25细石混凝土
抗渗等级P6
坍落度120±20mm
[具体用量]m³
SBS改性沥青防水卷材
3mm厚，聚酯胎
拉力≥800N/50mm，延伸率≥40%
[具体用量]㎡

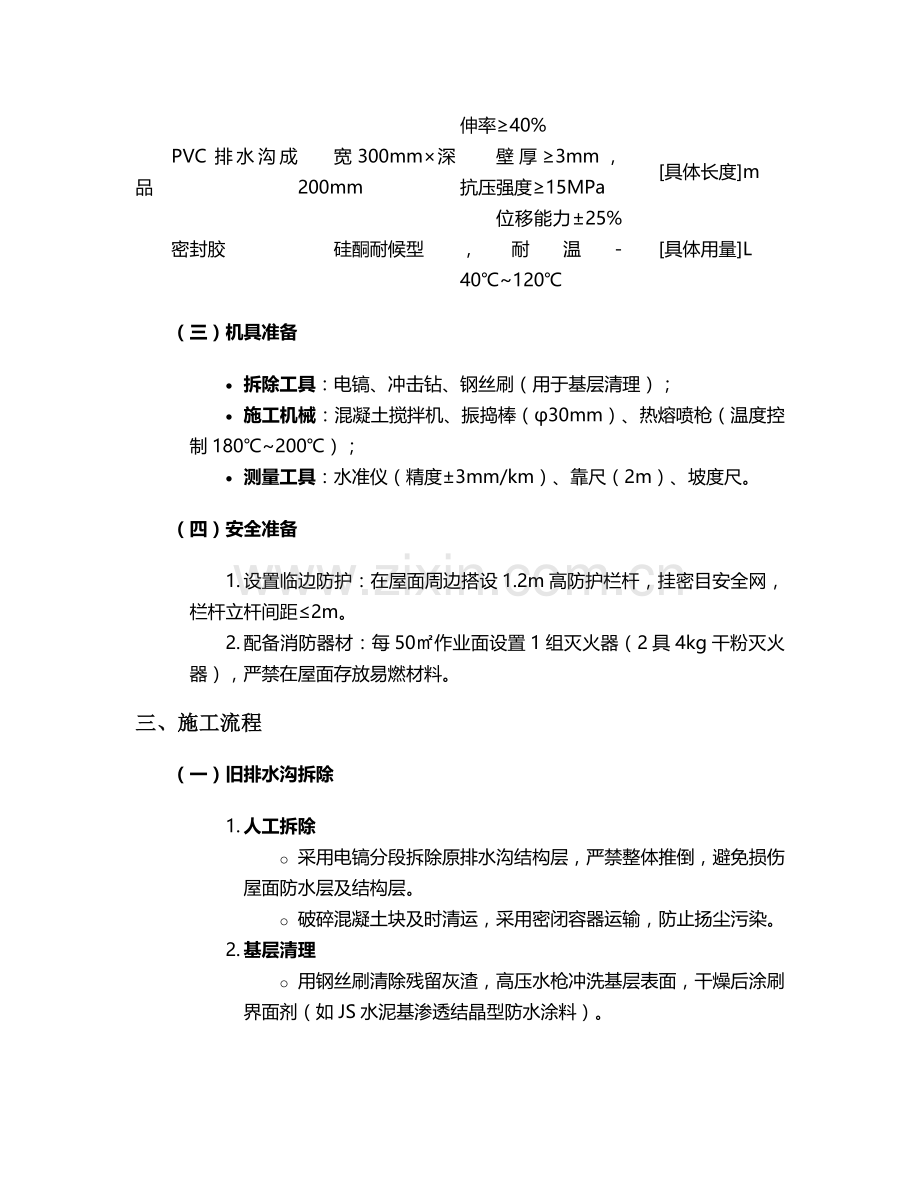

PVC排水沟成品
宽300mm×深200mm
壁厚≥3mm，抗压强度≥15MPa
[具体长度]m
密封胶
硅酮耐候型
位移能力±25%，耐温-40℃~120℃
[具体用量]L
（三）机具准备
· 拆除工具：电镐、冲击钻、钢丝刷（用于基层清理）；
· 施工机械：混凝土搅拌机、振捣棒（φ30mm）、热熔喷枪（温度控制180℃~200℃）；
· 测量工具：水准仪（精度±3mm/km）、靠尺（2m）、坡度尺。
（四）安全准备
1. 设置临边防护：在屋面周边搭设1.2m高防护栏杆，挂密目安全网，栏杆立杆间距≤2m。
2. 配备消防器材：每50㎡作业面设置1组灭火器（2具4kg干粉灭火器），严禁在屋面存放易燃材料。
三、施工流程
（一）旧排水沟拆除
1. 人工拆除
o 采用电镐分段拆除原排水沟结构层，严禁整体推倒，避免损伤屋面防水层及结构层。
o 破碎混凝土块及时清运，采用密闭容器运输，防止扬尘污染。
2. 基层清理
o 用钢丝刷清除残留灰渣，高压水枪冲洗基层表面，干燥后涂刷界面剂（如JS水泥基渗透结晶型防水涂料）。
（二）结构修复施工
1. 混凝土基层施工
o 模板安装：采用18mm厚多层板，支撑体系选用φ48mm钢管（立杆间距≤1.2m），模板拼缝粘贴海绵条防止漏浆。
o 混凝土浇筑：分仓浇筑C25细石混凝土，每仓长度≤6m，使用振捣棒振捣至表面泛浆，初凝前采用木抹子压实收光。
o 养护：覆盖土工布洒水养护7d，每日洒水次数≥4次，确保表面湿度≥90%。
2. 排水坡度调整
o 用水准仪控制标高，每隔5m设置坡度控制点，确保沟底坡度偏差≤0.5%。
o 局部低洼处采用1:3水泥砂浆找平，厚度≥20mm时分层施工，每层间隔≥24h。
（三）防水施工
1. 防水层施工
o 基层处理：混凝土基层含水率≤9%（采用塑料薄膜覆盖法检测，24h后无水印），阴阳角处做圆弧处理（半径≥50mm）。
o 卷材铺贴：
§ 涂刷基层处理剂（冷底子油），干燥时间≥4h；
§ 采用热熔满粘法铺贴SBS卷材，搭接宽度：长边≥100mm，短边≥150mm，接缝处溢出热熔沥青宽度≥2mm。
o 附加层施工：在水落口、管道根部等节点加铺1层500mm宽卷材附加层。
2. 密封处理
o 卷材收头处用金属压条固定（间距≤200mm），缝隙填充硅酮密封胶，胶层厚度≥3mm。
o 排水沟与屋面防水层搭接处涂刷2道聚氨酯防水涂料（干膜厚度≥2mm）。
（四）成品安装
1. PVC排水沟安装
o 采用膨胀螺栓固定排水沟支架（间距≤800mm），支架与基层之间垫3mm厚橡胶垫片减震。
o 接口处涂抹PVC专用胶粘剂，插接深度≥50mm，外侧用玻璃纤维布增强，宽度≥100mm。
2. 水落口改造
o 更换老化铸铁水落口，采用φ110mm UPVC排水管，管顶标高低于沟底50mm，周边浇筑防水增强层（掺膨胀剂的C20细石混凝土）。
四、质量控制措施
（一）关键工序控制点
工序名称
控制指标
检验方法
检验频率
混凝土强度
28d抗压强度≥25MPa
试块送检（每组3块）
每50m³留置1组
防水层厚度
SBS卷材≥3mm
游标卡尺测量
每100㎡测3点
排水坡度
沟底坡度≥2%
坡度尺+水准仪测量
每5m测1点
（二）常见问题处理
1. 渗漏处理
o 基层裂缝：采用环氧树脂灌缝（压力0.3~0.5MPa），表面粘贴碳纤维布（单向抗拉强度≥3000MPa）。
o 卷材起鼓：直径＜100mm时穿刺放气后注入密封胶；直径≥100mm时切除重铺，搭接宽度增加50mm。
2. 排水不畅
o 清理沟内建筑垃圾，设置临时滤网（孔径≤5mm），每日施工后冲洗排水沟。
o 调整水落口标高，确保与沟底形成0.5%的局部坡度。
五、安全文明施工
（一）高空作业防护
· 作业人员佩戴双钩安全带，安全带固定点设置在屋面承重结构上（承载力≥15kN）。
· 使用工具袋传递材料，严禁抛掷，扳手等工具系防坠绳（长度≤1.5m）。
（二）环境保护
· 施工垃圾分类存放，可回收材料（如金属支架）回收率≥80%，危险废物（如废胶黏剂）交由有资质单位处置。
· 现场设置雾炮机降尘，PM10浓度控制在0.5mg/m³以下。
六、施工进度计划
施工阶段
工期（天）
关键节点
资源配置
拆除与清理
3
基层验收合格
施工班组2组（每组6人）
结构修复
7
混凝土强度达到设计值75%
混凝土工4人，木工3人
防水施工
5
防水层闭水试验合格
防水工3人，质检员1人
成品安装与验收
4
排水系统通水试验合格
安装工4人，技术员1人
七、验收标准
1. 外观验收
o 排水沟表面平整，无蜂窝、麻面，接缝处平顺，密封胶饱满连续。
2. 功能验收
o 闭水试验：注水深度50mm，静置24h后无渗漏，排水速度≥0.5L/s。
o 坡度检测：用水准仪测量，偏差值≤3mm/m。
3. 资料验收
o 包含材料合格证、隐蔽工程记录（如防水层搭接长度检测）、试验报告（如混凝土抗渗试验）等文件。
八、成品保护
1. 施工期间保护
o 防水层施工后48h内严禁上人，设置警示标识，通道处铺设30mm厚木板。
o 排水沟成品覆盖塑料薄膜，绑扎间距≤1.5m，防止硬物撞击。
2. 交付后维护
o 提供《排水沟维护手册》，明确日常清理周期（每季度1次）及堵塞应急处理措施（使用高压水冲洗，压力≤0.3MPa）。
本方案通过系统性施工管理，确保旧屋面排水沟改造后达到“不渗漏、排水畅、寿命长”的目标，施工全过程严格遵循《屋面工程技术规范》（GB50345-2012）及《建筑防水工程施工质量验收标准》（GB50207-2012）要求，保障工程质量符合设计及使用需求。
