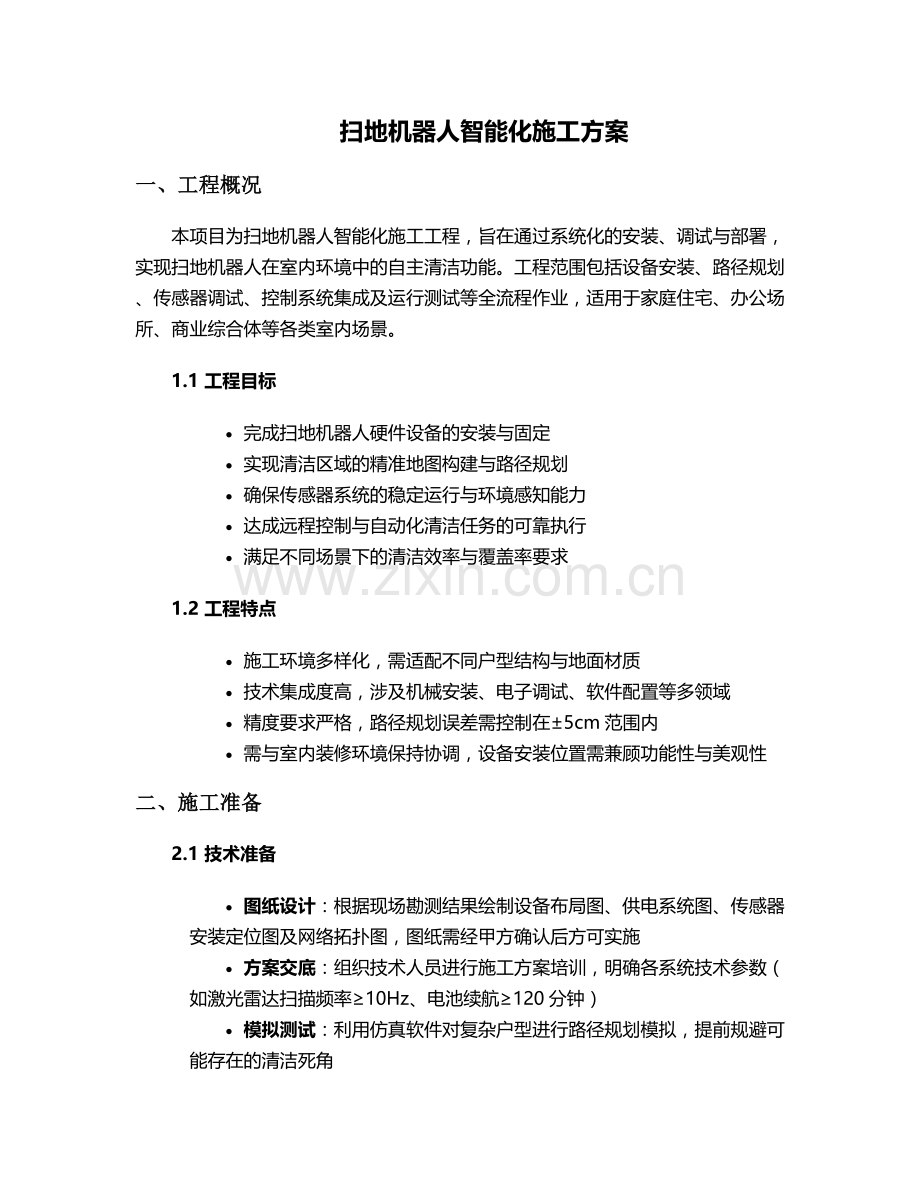

扫地机器人施工方案.doc

扫地机器人智能化施工方案
一、工程概况
本项目为扫地机器人智能化施工工程，旨在通过系统化的安装、调试与部署，实现扫地机器人在室内环境中的自主清洁功能。工程范围包括设备安装、路径规划、传感器调试、控制系统集成及运行测试等全流程作业，适用于家庭住宅、办公场所、商业综合体等各类室内场景。
1.1 工程目标
· 完成扫地机器人硬件设备的安装与固定
· 实现清洁区域的精准地图构建与路径规划
· 确保传感器系统的稳定运行与环境感知能力
· 达成远程控制与自动化清洁任务的可靠执行
· 满足不同场景下的清洁效率与覆盖率要求
1.2 工程特点
· 施工环境多样化，需适配不同户型结构与地面材质
· 技术集成度高，涉及机械安装、电子调试、软件配置等多领域
· 精度要求严格，路径规划误差需控制在±5cm范围内
· 需与室内装修环境保持协调，设备安装位置需兼顾功能性与美观性
二、施工准备
2.1 技术准备
· 图纸设计：根据现场勘测结果绘制设备布局图、供电系统图、传感器安装定位图及网络拓扑图，图纸需经甲方确认后方可实施
· 方案交底：组织技术人员进行施工方案培训，明确各系统技术参数（如激光雷达扫描频率≥10Hz、电池续航≥120分钟）
· 模拟测试：利用仿真软件对复杂户型进行路径规划模拟，提前规避可能存在的清洁死角
2.2 材料与设备准备
类别
具体内容
数量要求
主体设备
扫地机器人主机、充电基座、遥控器
按施工面积配置
传感器组件
激光雷达模块、碰撞传感器、悬崖传感器
每台设备完整配置
安装材料
固定支架、膨胀螺丝、绝缘胶带
配套供应，预留10%备用
工具设备
水平仪、万用表、螺丝刀套装、卷尺
施工班组每组1套
辅助材料
清洁布、防滑垫、信号增强器
按实际需求配置
2.3 现场准备
· 环境勘测：使用激光测距仪测量房间尺寸，记录障碍物位置（如家具、电线、地毯边缘）
· 地面处理：清理施工区域杂物，对地面不平等问题提前处理（平整度误差≤3mm/2m）
· 供电规划：确定充电基座安装位置，确保附近有AC220V电源插座，且接地线正常
三、主要施工流程
3.1 设备安装工程
3.1.1 充电基座安装
· 定位要求：选择靠墙位置，基座前方1.5m、左右各0.5m范围内无障碍物
· 固定方式：使用膨胀螺丝将基座固定于地面（若为木质地板则改用硅胶防滑垫）
· 水平调整：使用水平仪校准基座水平度，倾斜角度≤1°
· 供电连接：采用BV2.5mm²导线连接电源，安装独立空气开关（额定电流10A）
3.1.2 传感器部署
· 激光雷达安装：确保扫描窗口无遮挡，安装高度距地面12-15cm，与主机中轴线偏差≤2mm
· 悬崖传感器校准：在台阶边缘进行灵敏度测试，确保距离地面8-10cm时触发保护机制
· 碰撞传感器调试：通过调节弹簧力度使触发阈值控制在0.5-1.0N之间
3.2 系统调试工程
3.2.1 地图构建
1. 初始建图：启动机器人自动建图模式，低速运行（≤0.3m/s）完成全屋扫描
2. 地图优化：手动编辑地图边界，设置虚拟墙（如厨房入口）和禁区（如宠物食盆区域）
3. 分区设置：根据功能区域划分清洁分区（客厅、卧室等），支持单独选区清洁
3.2.2 路径规划调试
· 模式选择：根据地面材质选择清洁模式（瓷砖地面采用沿边+弓字形结合模式，地毯区域启用强力清扫）
· 参数配置：设置清洁覆盖率≥98%，重复清扫率≤5%，单次清洁最大面积≤200㎡
· 障碍物规避测试：在路径中设置5cm、10cm、15cm不同高度障碍物，验证机器人绕行成功率
3.3 控制系统集成
3.3.1 硬件连接
· 网络配置：通过Wi-Fi模块连接本地网络，确保信号强度≥-70dBm，数据传输速率≥54Mbps
· 接口调试：检查USB、HDMI等扩展接口通信稳定性，确保外接设备（如摄像头）正常识别
· 电源管理：测试低电量自动回充功能，回充成功率需达到100%
3.3.2 软件配置
· 系统安装：安装设备控制APP，完成主机与移动端配对（支持Android 8.0+/iOS 12.0+系统）
· 参数设置：配置清洁参数（吸力等级3档可调、拖地水量3档控制）、定时任务（每日/每周清洁计划）
· 权限管理：设置多级用户权限（管理员、普通用户），分配不同操作权限
四、质量控制措施
4.1 施工过程控制
· 三检制度：实行班组自检、技术复检、监理专检的质量检查体系，每道工序需填写《质量检验记录表》
· 关键控制点：
o 激光雷达校准：使用专业校准板进行精度测试，确保测距误差≤±2cm
o 电池性能测试：连续充放电3次，记录续航时间衰减率≤5%
o 噪音控制：在标准模式下，工作噪音需≤65dB（A计权）
4.2 测试验收标准
4.2.1 功能测试
· 清洁能力测试：在10㎡区域内撒布5g/cm²纸屑，单次清洁后残留量≤0.5g
· 越障能力测试：成功跨越高度≤2cm的门槛，爬坡角度≥15°
· 自主回充测试：电量低于20%时自动返回充电基座，对接成功率100%
4.2.2 性能指标
测试项目
合格标准
测试方法
清洁覆盖率
≥98%
路径轨迹记录分析法
电池续航
≥120分钟（标准模式）
连续运行测试
充电时间
≤3小时（0-100%电量）
计时法
网络稳定性
连续24小时无断线
ping命令监测
五、安全与文明施工
5.1 安全防护措施
· 用电安全：施工用电采用TN-S系统，设备金属外壳可靠接地（接地电阻≤4Ω）
· 高空作业：安装位置高于2m时使用合格登高工具，系好安全带
· 设备防护：调试期间机器人需设置保护罩，防止误触运动部件
5.2 文明施工要求
· 现场管理：材料堆放有序，施工垃圾日产日清，保持作业面整洁
· 噪音控制：调试阶段避开居民休息时间（如夜间22:00-次日6:00）
· 成品保护：对已安装设备覆盖防尘布，施工完成后清理设备表面污渍
六、系统调试与优化
6.1 分系统调试
· 传感器系统：使用专用测试工具检测各传感器输出信号，确保数据传输延迟≤100ms
· 驱动系统：调整左右轮速差≤2%，确保直线行走偏差≤5cm/10m
· 控制系统：测试远程控制指令响应时间≤1s，APP操作无卡顿
6.2 整体联调
1. 功能联调：依次测试自动清扫、定点清扫、沿边清扫等模式切换功能
2. 负载测试：在最大负载条件下（如满尘盒+湿拖状态）连续运行2小时
3. 异常处理：模拟常见故障（如被困、传感器遮挡），验证自动脱困与报警功能
6.3 优化调整
· 路径优化：根据试运行数据调整清洁路径算法，减少重复清扫路段
· 参数优化：针对不同地面材质微调吸力与拖地压力（如地毯模式吸力提升30%）
· 软件升级：安装最新固件版本，优化系统稳定性与清洁效率
七、验收与交付
7.1 验收流程
1. 初步验收：施工单位自检合格后提交验收申请，甲方组织初步验收
2. 试运行：系统连续无故障运行30天，记录运行数据（清洁面积、耗电量等）
3. 最终验收：对照合同技术要求进行全面测试，签署验收证书
7.2 交付资料
· 竣工图（含设备布置、系统连接等）
· 设备清单与产品合格证
· 调试记录与测试报告
· 操作手册与维护指南
7.3 培训服务
· 为甲方操作人员提供现场培训，内容包括设备操作、日常维护、简单故障排除
· 培训后进行考核，确保操作人员掌握基本技能
· 提供24小时技术支持热线（仅提供服务说明，不包含电话号码）
八、售后服务与维护
8.1 质保期服务
· 设备质保期为2年，期间提供免费维修或更换服务
· 每季度进行一次上门巡检，检查设备运行状态并进行参数优化
· 建立设备档案，记录维修保养历史
8.2 维护保养计划
周期
维护内容
维护方式
每周
清洁尘盒、滤网、边刷
用户自行操作
每月
检查驱动轮磨损情况
上门检查
每半年
更换电池、清洁激光雷达窗口
专业人员服务
每年
全面系统检测与软件升级
技术团队上门服务
8.3 故障处理机制
· 建立三级响应机制：电话支持（响应时间≤2小时）、远程协助（≤4小时）、上门服务（≤24小时）
· 常见故障处理预案：如激光雷达故障备用方案、驱动轮卡死应急处理等
九、施工进度计划
9.1 进度安排（以100㎡住宅为例）
施工阶段
持续时间
关键节点
现场勘测与准备
1天
完成施工方案确认
设备安装
1天
充电基座与传感器安装完成
系统调试
2天
地图构建与路径规划完成
试运行与优化
3天
达到设计性能指标
验收与交付
1天
签署验收证书
9.2 保障措施
· 配置备用设备，关键部件（如激光雷达）储备量≥2套
· 采用模块化施工方法，各系统可并行作业
· 建立进度周报制度，及时调整滞后工序
十、技术创新与应用
10.1 智能路径规划技术
采用A算法与DLite动态重规划相结合的路径规划方案，实现：
· 动态避障响应时间≤0.5s
· 清洁路径覆盖率提升至99.5%
· 复杂环境下路径规划效率提高40%
10.2 多传感器融合技术
集成激光雷达、视觉传感器、红外传感器数据，通过卡尔曼滤波算法实现：
· 定位精度达到±3cm
· 环境适应性增强，可在弱光（≥5lux）环境下正常工作
· 障碍物识别准确率≥99%
10.3 能源管理系统
开发智能能源管理算法，实现：
· 电量预测精度±5%
· 充电效率提升20%
· 电池循环寿命延长至1000次以上
十一、应急预案
11.1 技术故障应急处理
· 系统崩溃：立即启动备用控制程序，通过U盘恢复系统固件
· 传感器失效：自动切换至备用传感器组，保障基本清洁功能
· 网络中断：启用本地控制模式，存储清洁记录待网络恢复后上传
11.2 施工应急措施
· 停电处理：配备UPS不间断电源，确保系统参数不丢失
· 设备损坏：启用备用设备，24小时内完成更换
· 数据丢失：定期备份系统配置，支持一键恢复功能
本方案通过系统化的施工管理与技术创新，确保扫地机器人系统达到设计性能指标，实现智能化、高效化的清洁服务。施工过程将严格遵循国家相关规范标准，接受甲方与监理单位的监督指导，共同完成项目建设目标。
