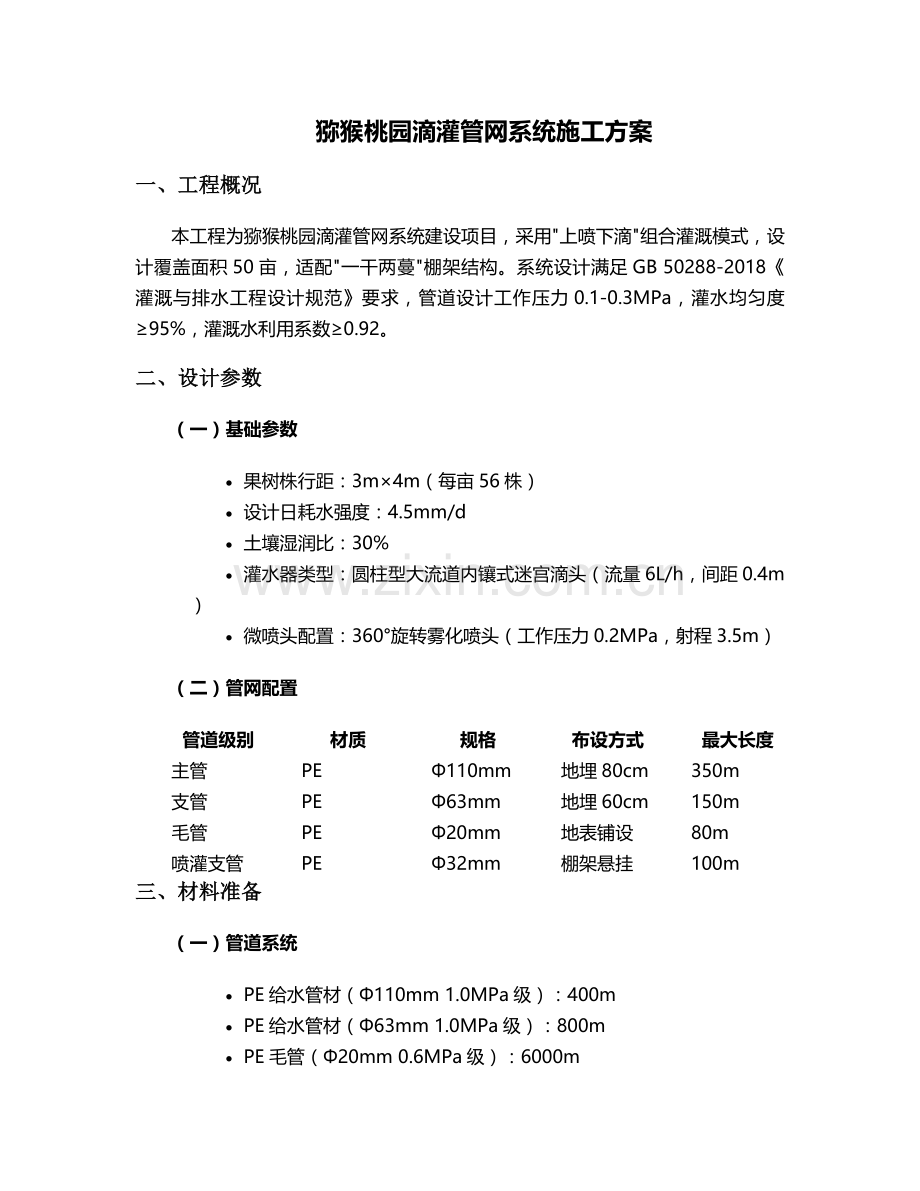

猕猴桃园滴灌管网系统施工方案
一、工程概况
本工程为猕猴桃园滴灌管网系统建设项目，采用"上喷下滴"组合灌溉模式，设计覆盖面积50亩，适配"一干两蔓"棚架结构。系统设计满足GB 50288-2018《灌溉与排水工程设计规范》要求，管道设计工作压力0.1-0.3MPa，灌水均匀度≥95%，灌溉水利用系数≥0.92。
二、设计参数
（一）基础参数
· 果树株行距：3m×4m（每亩56株）
· 设计日耗水强度：4.5mm/d
· 土壤湿润比：30%
· 灌水器类型：圆柱型大流道内镶式迷宫滴头（流量6L/h，间距0.4m）
· 微喷头配置：360°旋转雾化喷头（工作压力0.2MPa，射程3.5m）
（二）管网配置
管道级别
材质
规格
布设方式
最大长度
主管
PE
Φ110mm
地埋80cm
350m
支管
PE
Φ63mm
地埋60cm
150m
毛管
PE
Φ20mm
地表铺设
80m
喷灌支管
PE
Φ32mm
棚架悬挂
100m
三、材料准备
（一）管道系统
· PE给水管材（Φ110mm 1.0MPa级）：400m
· PE给水管材（Φ63mm 1.0MPa级）：800m
· PE毛管（Φ20mm 0.6MPa级）：6000m
· 压力补偿滴头（6L/h）：7000个
· 雾化微喷头：300个
· 各种规格管件（三通、弯头、变径接头等）：按需配置
（二）首部枢纽
· 变频离心泵（5.5kW，流量50m³/h）：1台
· 砂石过滤器（120目）：1套
· 叠片过滤器（120目）：1套
· 自动反冲洗控制器：1台
· 电磁流量计（DN80）：1台
· 压力表（0-1.0MPa）：3个
· 施肥罐（500L）：2个
· PLC控制柜：1套
（三）辅助设备
· 土壤墒情传感器（测量范围0-100%）：10套
· 气象站（含温湿度、光照、风速传感器）：1套
· 太阳能供电系统（100W）：2套
· 闸阀、排气阀、泄水阀：按需配置
四、施工流程
（一）施工准备
1. 场地勘测
o 测量地形标高，绘制管网布置地形图
o 检测土壤质地，确定管道埋深（黏土地埋深≥60cm，沙土地≥80cm）
o 水源水质检测（需符合GB 5084-2005农田灌溉水质标准）
2. 材料检验
o 管道外观检查（无裂纹、凹陷、气泡）
o 管件密封性测试（1.5倍工作压力下保压30min无渗漏）
o 灌水器流量均匀度检测（偏差≤5%）
（二）土方工程
1. 管沟开挖
o 主管沟：上口宽80cm，下口宽50cm，深度80cm
o 支管沟：上口宽60cm，下口宽40cm，深度60cm
o 开挖时注意边坡坡度（1:0.5），防止坍塌
o 沟底平整压实，铺设10cm厚细沙垫层
2. 排水系统
o 在主管沟一侧开挖30cm×30cm排水沟
o 每50m设置集水井（80cm×80cm×100cm）
o 排水沟坡度不小于0.3%
（三）管道安装
1. 主管安装
o 从水源首部开始铺设，采用热熔对接
o 管道接口处做防腐处理（涂刷PE专用防腐胶）
o 每隔10m设置混凝土支墩固定
o 安装伸缩节（每50m一处）
2. 支管安装
o 与主管垂直布设，采用热熔承插连接
o 每30m安装控制闸阀
o 末端安装排水阀和冲洗阀
o 转弯处设置镇墩加固
3. 毛管铺设
o 沿果树行向铺设，每行一条毛管
o 采用专用旁通连接支管
o 滴头间距0.4m，距树干20cm
o 毛管末端安装排气阀
4. 喷灌系统安装
o 在T形架顶部横梁处固定喷灌支管
o 喷头间距6m，呈梅花形布置
o 喷头高度距地面2.2m
o 安装压力调节器（工作压力0.2MPa）
（四）首部枢纽安装
1. 设备定位
o 水泵基础浇筑（C25混凝土，1.2m×1.0m×0.8m）
o 过滤器安装在水泵出口处，与地面保持0.8m高度
o 控制柜安装在操作间内，距设备1.5m
2. 管路连接
o 按照"水泵→砂石过滤器→叠片过滤器→施肥罐→主干管"顺序连接
o 安装压力表（水泵进出口、过滤器进出口）
o 安装止回阀（水泵出口处）
o 布设排水管道至排水沟
3. 电气系统
o 变频控制柜与水泵电机连接
o 安装电流、电压监测仪表
o 配置过载保护装置
o 连接远程控制信号线
（五）自动化系统
1. 传感器安装
o 土壤墒情传感器埋设在根系集中区（深度30cm）
o 每5亩布设1个监测点
o 气象站安装在园区制高点，距地面3m
o 流量计安装在主管路上
2. 控制系统
o PLC控制器与各电动阀门连接
o 安装GPRS数据传输模块
o 连接太阳能供电系统
o 调试远程控制软件
五、安装技术要点
（一）管道连接
1. 热熔对接工艺
o 加热温度：190±10℃
o 加热时间：10-15s/mm（管径）
o 对接压力：0.8MPa
o 冷却时间：≥30min
2. 滴头安装
o 毛管打孔直径5mm
o 滴头插入深度15mm
o 采用专用工具压合固定
o 安装后进行压力测试（0.1MPa下保压10min）
（二）压力控制
1. 在地形高差超过40m的区域安装减压阀
2. 支管入口处安装压力调节阀（设定压力0.15MPa）
3. 喷灌系统安装流量调节器
4. 首部安装压力保护装置（最高压力0.3MPa）
（三）排水设计
1. 所有管道末端安装排水阀
2. 主管最低处设置泄水井
3. 雨季来临前排空管道积水
4. 过滤器底部安装排污管
六、系统调试
（一）分段测试
1. 管道试压
o 主管：1.0MPa压力下保压1h，压降≤0.05MPa
o 支管：0.8MPa压力下保压1h，压降≤0.05MPa
o 毛管：0.3MPa压力下保压30min，无渗漏
2. 灌水器测试
o 测定滴头流量均匀度（偏差≤10%）
o 检查喷头旋转灵活性
o 测试雾化效果（雾滴直径100-300μm）
（二）联动调试
1. 自动化控制
o 设定土壤湿度阈值（田间持水量的60%-90%）
o 测试自动启停功能
o 调试分区轮灌程序
o 验证远程控制响应时间（≤10s）
2. 水肥一体化测试
o 测试肥料吸肥速率（0.5-1.0m³/h）
o 验证肥液浓度控制精度（偏差≤5%）
o 调试施肥结束自动冲洗程序（30min）
七、质量验收
（一）外观检查
· 管道铺设顺直，无明显弯曲
· 管件连接牢固，接口无渗漏
· 喷头安装整齐，高度一致
· 设备安装规范，排列有序
（二）性能测试
· 系统流量：45-50m³/h
· 工作压力：0.2-0.3MPa
· 灌溉均匀度：≥95%
· 控制精度：土壤湿度控制偏差≤5%
（三）资料验收
· 施工记录完整（含隐蔽工程验收记录）
· 材料合格证、检测报告齐全
· 系统竣工图（含管网布置、设备安装等）
· 操作手册、维护手册齐全
八、运行管理
（一）日常操作
1. 灌溉制度
o 萌芽期：土壤湿度保持80%-90%，每周灌溉1次，每次1.5h
o 花期：土壤湿度保持70%-80%，每10天灌溉1次，每次1h
o 膨果期：土壤湿度保持90%，每5天灌溉1次，每次2h
o 采前：土壤湿度保持60%-70%，每10天灌溉1次，每次1h
2. 施肥管理
o 萌芽期：N-P-K=20-10-10，浓度0.3%，每次每亩施肥5kg
o 花期：N-P-K=10-30-20，浓度0.2%，每次每亩施肥3kg
o 膨果期：N-P-K=15-5-25，浓度0.4%，每次每亩施肥8kg
o 采后：有机肥+复合肥，浓度0.5%，每亩施肥10kg
（二）维护保养
1. 定期检查
o 每日：检查系统压力、流量
o 每周：清洗过滤器（反冲洗30s）
o 每月：检查滴头堵塞情况
o 每季：管道完整性检查
2. 故障处理
o 滴头堵塞：用5%盐酸溶液冲洗
o 管道破裂：切除破损段，采用抢修接头连接
o 压力异常：检查泵体、过滤器，清理堵塞
o 控制系统故障：检查传感器、线路连接，重启系统
（三）冬季保养
· 排空管道积水（开启所有排水阀）
· 过滤器拆卸清洗，存放于室内
· 水泵放水，电机防潮处理
· 控制柜断电，做好防尘保护
九、安全注意事项
1. 施工安全
o 管沟开挖设置警示标志
o 机械操作由专业人员进行
o 电气设备安装需断电操作
o 高空作业系好安全带
2. 运行安全
o 严禁在管道上堆放重物
o 维修前必须关闭控制阀门
o 施肥时佩戴防护用品（手套、口罩等）
o 定期检查电气设备接地情况
3. 应急处理
o 管道破裂：立即关闭上游阀门，组织抢修
o 设备故障：启动备用系统，联系专业维修
o 触电事故：切断电源，实施急救
o 火灾事故：使用干粉灭火器灭火，拨打119
十、工程验收标准
本工程施工及验收严格执行以下标准：
· GB 50288-2018《灌溉与排水工程设计规范》
· GB/T 50485-2009《微灌工程技术规范》
· NY/T 2624-2014《节水灌溉工程技术规范》
· DB3709/T 040-2025《猕猴桃果园建设技术规程》
系统质保期为2年，质保期内免费提供维修服务，终身提供技术支持。定期进行回访，每年提供1次系统全面检查和维护服务。
