木房建造施工方案
一、工程概况
1.1 项目基本信息
本工程为三层轻型木结构别墅，总建筑面积680㎡，建筑高度11.2m，抗震设防烈度7度，设计基本风压0.45kN/㎡。结构体系采用SPF规格材（云杉-松木-冷杉）轻型框架，基础形式为钢筋混凝土条形基础，屋面坡度28°，设计使用年限50年，耐火等级二级。建筑功能包含起居、餐饮、卧室及休闲区，整体风格融合现代简约与传统木构元素，外墙采用实木挂板，屋面覆盖沥青瓦，室内配置实木地板及环保装饰材料。
1.2 编制依据
· 《木结构设计标准》GB 50005-2017
· 《木结构工程施工质量验收规范》GB 50206-2012
· 建筑施工图纸及深化设计文件
· 施工现场地质勘察报告
二、施工准备
2.1 技术准备
1. 图纸会审：组织设计、施工、监理三方进行图纸会审，重点审查木构件连接节点详图、防火防腐构造及管线穿越木构件的处理方式，形成会审记录并签字确认。
2. 深化设计：绘制木框架排版图（含构件编号、尺寸、位置）、节点连接大样图（明确螺栓规格M12×150mm、间距≤600mm），编制1280个规格构件的加工清单。
3. 技术交底：分部分项工程技术交底，包含：
o 木材含水率控制标准（进场≤18%，安装前≤15%）
o 构件加工允许偏差（截面尺寸±2mm，长度±3mm）
o 连接节点施工工艺（齿板连接时钉子沉入深度≥5mm）

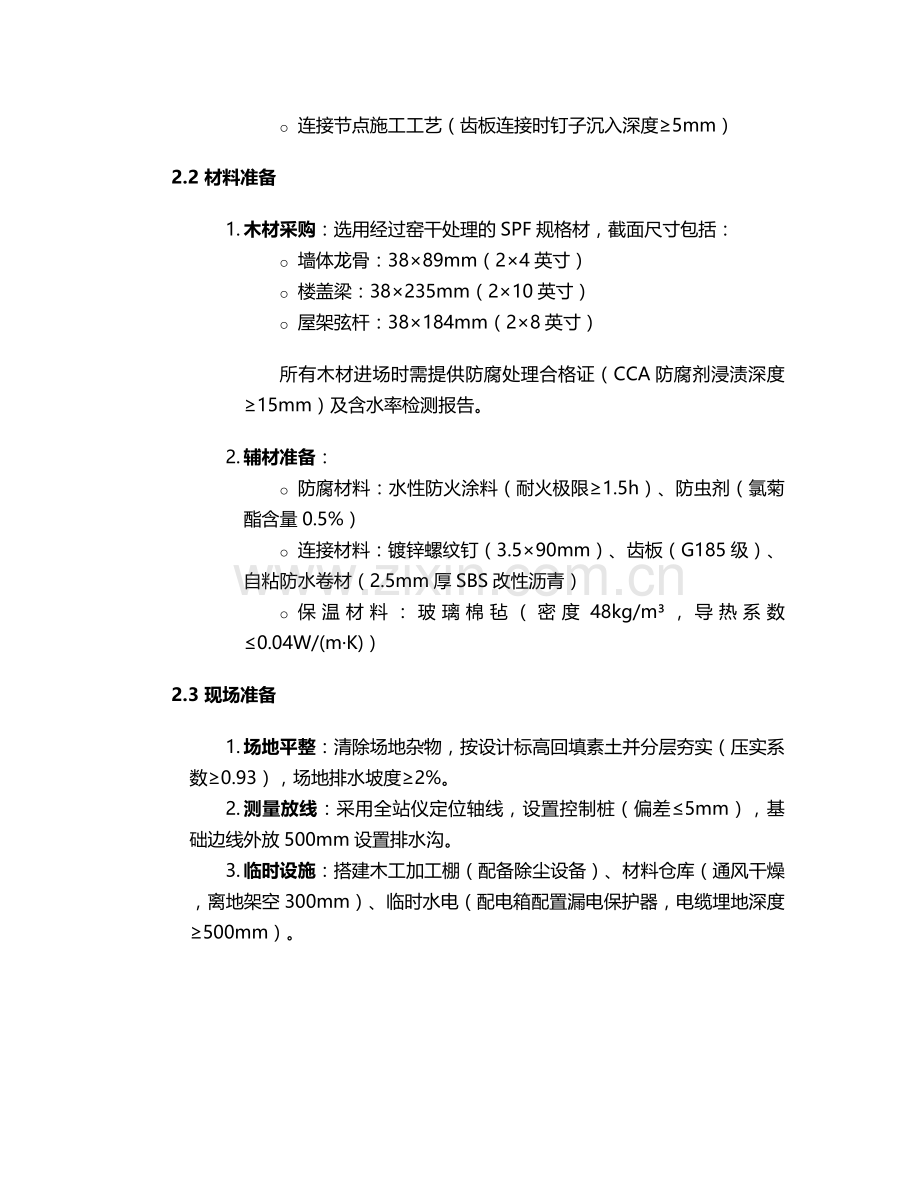

2.2 材料准备
1. 木材采购：选用经过窑干处理的SPF规格材，截面尺寸包括：
o 墙体龙骨：38×89mm（2×4英寸）
o 楼盖梁：38×235mm（2×10英寸）
o 屋架弦杆：38×184mm（2×8英寸）
所有木材进场时需提供防腐处理合格证（CCA防腐剂浸渍深度≥15mm）及含水率检测报告。
2. 辅材准备：
o 防腐材料：水性防火涂料（耐火极限≥1.5h）、防虫剂（氯菊酯含量0.5%）
o 连接材料：镀锌螺纹钉（3.5×90mm）、齿板（G185级）、自粘防水卷材（2.5mm厚SBS改性沥青）
o 保温材料：玻璃棉毡（密度48kg/m³，导热系数≤0.04W/(m·K)）
2.3 现场准备
1. 场地平整：清除场地杂物，按设计标高回填素土并分层夯实（压实系数≥0.93），场地排水坡度≥2%。
2. 测量放线：采用全站仪定位轴线，设置控制桩（偏差≤5mm），基础边线外放500mm设置排水沟。
3. 临时设施：搭建木工加工棚（配备除尘设备）、材料仓库（通风干燥，离地架空300mm）、临时水电（配电箱配置漏电保护器，电缆埋地深度≥500mm）。
三、主体结构施工
3.1 基础施工
1. 基槽开挖：采用机械开挖至设计标高-1.2m，人工清底300mm，槽底铺设100mm厚级配砂石垫层并夯实。
2. 钢筋混凝土基础：
o 条形基础截面尺寸400×600mm，配置Φ12@150mm纵向钢筋，Φ8@200mm箍筋
o 基础混凝土强度等级C30，坍落度180±20mm，采用泵送浇筑，振捣棒移动间距≤500mm
o 养护期≥14天，达到75%设计强度后进行后续施工
3. 预埋螺栓：按轴线位置预埋M20×300mm地脚螺栓，外露长度100mm，定位偏差≤10mm，螺母拧紧后点焊固定。
3.2 地梁与底座安装
1. 防腐处理：基础顶面涂刷冷底子油两道，铺设2.5mm厚SBS卷材防潮层，上垫150×150mm CCA防腐木方（含水率≤12%）。
2. 地梁安装：38×235mm木梁沿轴线布置，采用M16锤击螺栓与预埋螺栓连接，螺栓间距≤1200mm，每段木梁不少于2个固定点。
3. 找平校正：用水准仪检测地梁顶面标高，允许偏差±3mm，局部误差采用防腐木垫片（厚度5-10mm）调整。
3.3 墙体制安
1. 墙体预制：
o 在木工台按图拼装墙体框架，龙骨间距406mm（16英寸），两侧钉18mm厚OSB板（钉子间距：板边150mm，板中300mm）
o 预留门窗洞口，设加强框（双拼38×89mm木方），门洞上方加设过梁（38×184mm木方）
o 墙体临时支撑采用40×80mm斜撑，间距≤2000mm
2. 墙体安装：
o 采用液压式吊装设备（起重量3t）吊装墙体，临时固定后用靠尺校正垂直度（允许偏差≤3mm/2m）
o 墙体与地梁连接：每600mm打入3.5×90mm镀锌螺纹钉，转角处增设L100×8角钢加固
o 墙体之间采用齿板连接，每块齿板钉子数量≥12个（沿齿板周边均匀分布）
3.4 楼盖施工
1. 楼板梁安装：
o 预制楼盖梁（38×235mm）两端搁置长度≥100mm，梁端涂刷防腐涂料（宽度150mm）
o 采用M12螺栓与墙体顶梁连接，螺栓孔距梁端≥50mm，梁间距610mm（24英寸）
o 梁间设置剪刀撑（38×89mm），与梁采用3.5×65mm钉子斜向固定
2. 楼板铺设：
o 楼板梁顶面涂刷环保型楼板胶（涂刷厚度1.5mm），铺设18mm厚OSB板（错缝搭接，搭接长度≥100mm）
o 钉子规格3.5×50mm，板边间距150mm，板中间距300mm，钉子沉入板面1-2mm（避免过深）
o 板缝预留3mm（温度伸缩缝），表面平整度允许偏差≤5mm/2m
3.5 屋架安装
1. 屋架吊装：
o 预制屋架（跨度6m，矢高1.5m）采用两点吊装，吊点距屋架两端1/3跨度处
o 屋架与墙体顶梁连接：采用2个L125×10角钢（螺栓M14×200mm），节点处增设抗拔螺栓（直径16mm）
2. 支撑系统：
o 水平支撑：屋架上弦设38×89mm水平系杆，间距≤6m
o 斜支撑：在屋脊处设交叉斜撑（38×140mm），与屋架弦杆采用齿板连接
o 檩条安装：38×140mm檩条间距610mm，与屋架上弦用3.5×75mm钉子双钉固定
四、屋面工程
4.1 屋面基层施工
1. OSB板铺设：在檩条上铺设18mm厚OSB屋面板，钉子规格3.5×75mm，板边间距150mm，板中间距300mm，板面平整度偏差≤5mm/2m。
2. 防水处理：
o 涂刷基层处理剂（干燥时间≥4h）
o 满铺2.5mm厚自粘防水卷材（长边搭接80mm，短边搭接100mm），屋脊处卷材上翻300mm
o 卷材收头用金属压条（20×0.8mm）固定，密封胶封边（宽度≥10mm）
4.2 屋面瓦安装
1. 挂瓦条安装：38×38mm木挂瓦条，间距按瓦长1/2计算（约330mm），用3.5×50mm钉子固定在顺水条上（顺水条38×25mm，间距500mm）。
2. 沥青瓦铺设：
o 起始层瓦：沿檐口铺设，上翻50mm，钉子4个/片（距瓦边25mm）
o 正铺层：从檐口向上逐排铺设，上下排搭接≥100mm，左右搭接≥125mm
o 脊瓦：沿屋脊中心线铺设，搭接长度≥100mm，每端用2个钉子固定
4.3 屋面节点处理
1. 天沟：采用0.8mm厚彩钢板天沟，坡度≥1%，与屋面交接处用密封胶嵌缝，天沟内铺设防水垫层（宽度500mm）。
2. 烟囱泛水：卷材上翻烟囱高度≥250mm，用金属箍固定（间距300mm），收口处打密封胶。
五、防水与绝缘工程
5.1 墙体防水
1. 外墙防水：
o OSB板外侧粘贴防水透气膜（透气量≥50g/(m²·24h)），搭接宽度100mm，用专用胶带密封
o 安装19mm厚实木挂板（含水率≤12%），板缝预留8mm，底部距地300mm设通风孔（φ5mm，间距500mm）
2. 内墙防潮：
o 卫生间墙面涂刷水泥基防水涂料（厚度≥1.5mm），高度1.8m
o 墙体与地面交接处铺设200mm宽防水卷材（上翻墙面100mm，伸入地面100mm）
5.2 保温隔热
1. 外墙保温：墙体内侧填充玻璃棉毡（厚度150mm），填充密度≥95%，与龙骨固定点间距≤600mm。
2. 屋面保温：屋架间铺设玻璃棉毡（厚度200mm），下设防潮隔汽膜（水蒸气渗透阻≥1.5m²·h·Pa/g）。
3. 楼地面保温：楼板下方吊顶内铺设玻璃棉毡（厚度100mm），吊顶采用12mm厚石膏板（耐火极限≥0.5h）。
六、室内装修
6.1 地面工程
1. 基层处理：楼面板表面清扫干净，涂刷界面剂（水泥：砂=1:3，厚度5mm）。
2. 实木地板铺设：
o 铺设3mm厚聚乙烯泡沫垫层（接缝搭接50mm）
o 地板采用企口连接，铺设方向与楼盖梁垂直，预留伸缩缝（墙边8-10mm）
o 钉子固定：采用L型气钉（2.5×38mm），每块地板钉2个，钉入角度45°
6.2 墙面工程
1. 内墙装饰：
o 龙骨间填充玻璃棉毡后，封12mm厚石膏板（自攻螺钉间距150mm，沉入板面0.5mm）
o 接缝处贴50mm宽玻纤网格布，刮腻子2-3遍（每遍厚度≤2mm）
o 涂刷水性木器漆（哑光清漆，VOC含量≤100g/L）
2. 门窗安装：
o 实木门（含水率8-12%）安装前涂刷底漆，门框与墙体间隙用聚氨酯泡沫填缝剂填充
o 双层中空玻璃窗（5+12A+5mm），窗框与洞口间隙用密封胶密封（宽度≥8mm）
6.3 吊顶工程
1. 木龙骨吊顶：
o 主龙骨50×80mm（间距900mm），次龙骨50×50mm（间距300mm）
o 吊杆采用Φ8mm膨胀螺栓固定，间距≤1000mm，龙骨起拱高度1/200跨度
2. 石膏板安装：板缝留5mm，用自攻螺钉固定（间距150mm），转角处采用L型整板（长度≥1200mm）
七、水电系统安装
7.1 电气安装
1. 管线敷设：
o 照明线路采用BV-2.5mm²铜芯线（穿PC20管），暗敷于墙龙骨内侧（距木龙骨≥30mm）
o 插座线路采用BV-4mm²铜芯线（穿PC25管），管卡固定间距≤800mm
o 导线接头采用绝缘端子连接，接头处缠绕绝缘胶带≥3层
2. 设备安装：
o 开关、插座安装高度：开关1.3m，插座0.3m（儿童房1.8m），与木饰面相距≥50mm
o 灯具安装：重量＞3kg的灯具采用膨胀螺栓固定在楼板梁上，严禁直接固定在吊顶龙骨
7.2 给排水安装
1. 管道敷设：
o 给水管采用PP-R管（S5系列，压力等级1.6MPa），热熔连接（温度260±10℃）
o 排水管采用UPVC管（De110mm），坡度：横管≥2%，立管≥5%
o 管道穿楼板处设防水套管（高出地面50mm），缝隙用防火岩棉填塞
2. 卫生器具安装：
o 马桶固定采用膨胀螺栓（M8×100mm），周边打玻璃胶密封
o 洗手盆支架固定在墙体龙骨上（增设38×89mm木垫），排水存水弯水封高度≥50mm
八、质量安全控制
8.1 质量控制
1. 检验批划分：
o 木构件加工：每100件为一批，不足按一批计
o 结构安装：按楼层、轴线划分检验批
o 防水工程：每500㎡为一批（不足按一批）
2. 关键控制点：
o 木材含水率：每周检测一次，采用电阻式含水率仪（精度±1%）
o 节点连接：扭矩扳手检查螺栓拧紧力矩（M12螺栓≥40N·m）
o 屋面防水：雨后或淋水试验（持续2h，无渗漏）
8.2 安全控制
1. 高空作业：
o 搭设满堂脚手架（立杆间距1.2m，扫地杆距地200mm），脚手板满铺（搭接长度≥200mm）
o 作业人员佩戴双钩安全带（锚固点抗拉强度≥15kN），屋架安装时设置安全生命线（Φ12mm钢丝绳）
2. 防火措施：
o 施工现场严禁吸烟，木工棚配备4kg干粉灭火器（每50㎡1组）
o 电气焊作业办理动火证，设看火人及接火斗（距木构件≥5m）
o 油漆仓库独立设置（与明火点距离≥30m），通风良好
3. 应急管理：
o 编制坍塌、火灾应急预案，每月演练一次
o 现场设置急救箱（配备止血带、绷带等），与最近医院建立联动机制
九、施工进度计划
施工阶段
持续时间
关键节点
资源配置
基础施工
7天
混凝土强度达到75%
钢筋工8人，木工4人
墙体安装
10天
垂直度验收合格率100%
木工12人，吊装工3人
楼盖屋架施工
8天
屋架垂直度偏差≤3mm
木工10人，测量工2人
屋面工程
5天
防水试验合格
瓦工6人，防水工4人
室内装修
12天
地板铺设平整度≤2mm
油漆工8人，水电工6人
总工期：45天（含3天机动时间）

十、验收标准
1. 结构验收：
o 轴线位移≤10mm，标高偏差±5mm
o 构件垂直度≤1/2500高度，且≤15mm
o 节点连接：螺栓无松动，齿板无开裂
2. 功能验收：
o 屋面防水：24h淋水试验无渗漏
o 保温性能：传热系数K≤0.6W/(㎡·K)
o 室内环境：甲醛浓度≤0.08mg/m³，TVOC≤0.5mg/m³
本方案未尽事宜，严格按照GB 50206-2012及设计文件执行，所有隐蔽工程验收需留存影像资料（照片分辨率≥300dpi）及三方签字记录。
