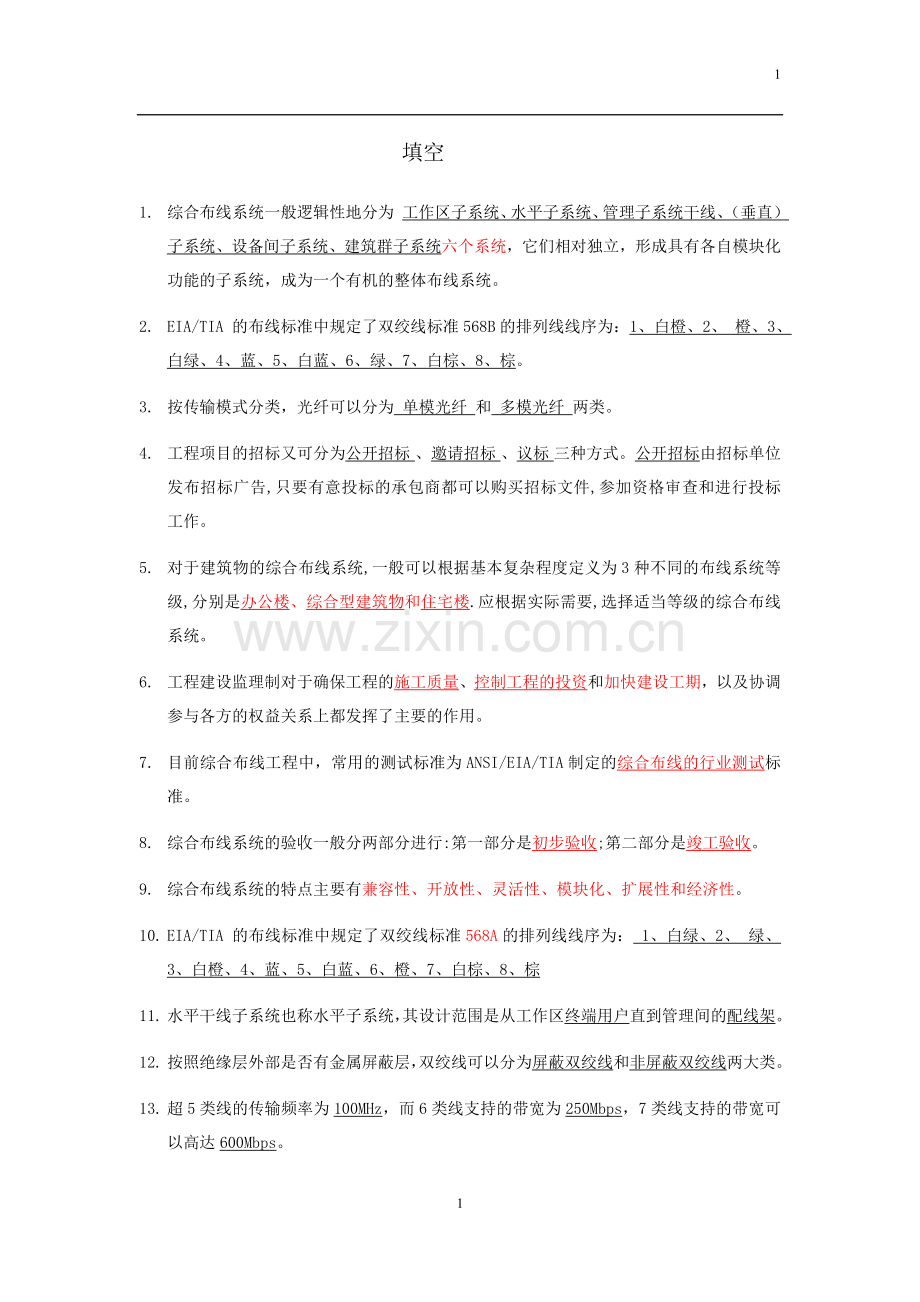

填空
1. 综合布线系统一般逻辑性地分为 工作区子系统、水平子系统、管理子系统干线、（垂直）子系统、设备间子系统、建筑群子系统六个系统，它们相对独立，形成具有各自模块化功能的子系统，成为一个有机的整体布线系统。
2. EIA/TIA 的布线标准中规定了双绞线标准568B的排列线线序为：1、白橙、2、 橙、3、白绿、4、蓝、5、白蓝、6、绿、7、白棕、8、棕。
3. 按传输模式分类，光纤可以分为 单模光纤 和 多模光纤 两类。
4. 工程项目的招标又可分为公开招标 、邀请招标 、议标 三种方式。公开招标由招标单位发布招标广告,只要有意投标的承包商都可以购买招标文件,参加资格审查和进行投标工作。
5. 对于建筑物的综合布线系统,一般可以根据基本复杂程度定义为3种不同的布线系统等级,分别是办公楼、综合型建筑物和住宅楼.应根据实际需要,选择适当等级的综合布线系统。
6. 工程建设监理制对于确保工程的施工质量、控制工程的投资和加快建设工期，以及协调参与各方的权益关系上都发挥了主要的作用。
7. 目前综合布线工程中，常用的测试标准为ANSI/EIA/TIA制定的综合布线的行业测试标准。
8. 综合布线系统的验收一般分两部分进行:第一部分是初步验收;第二部分是竣工验收。
9. 综合布线系统的特点主要有兼容性、开放性、灵活性、模块化、扩展性和经济性。
10. EIA/TIA 的布线标准中规定了双绞线标准568A的排列线线序为： 1、白绿、2、 绿、3、白橙、4、蓝、5、白蓝、6、橙、7、白棕、8、棕
11. 水平干线子系统也称水平子系统，其设计范围是从工作区终端用户直到管理间的配线架。
12. 按照绝缘层外部是否有金属屏蔽层，双绞线可以分为屏蔽双绞线和非屏蔽双绞线两大类。
13. 超5类线的传输频率为100MHz，而6类线支持的带宽为250Mbps，7类线支持的带宽可以高达600Mbps。

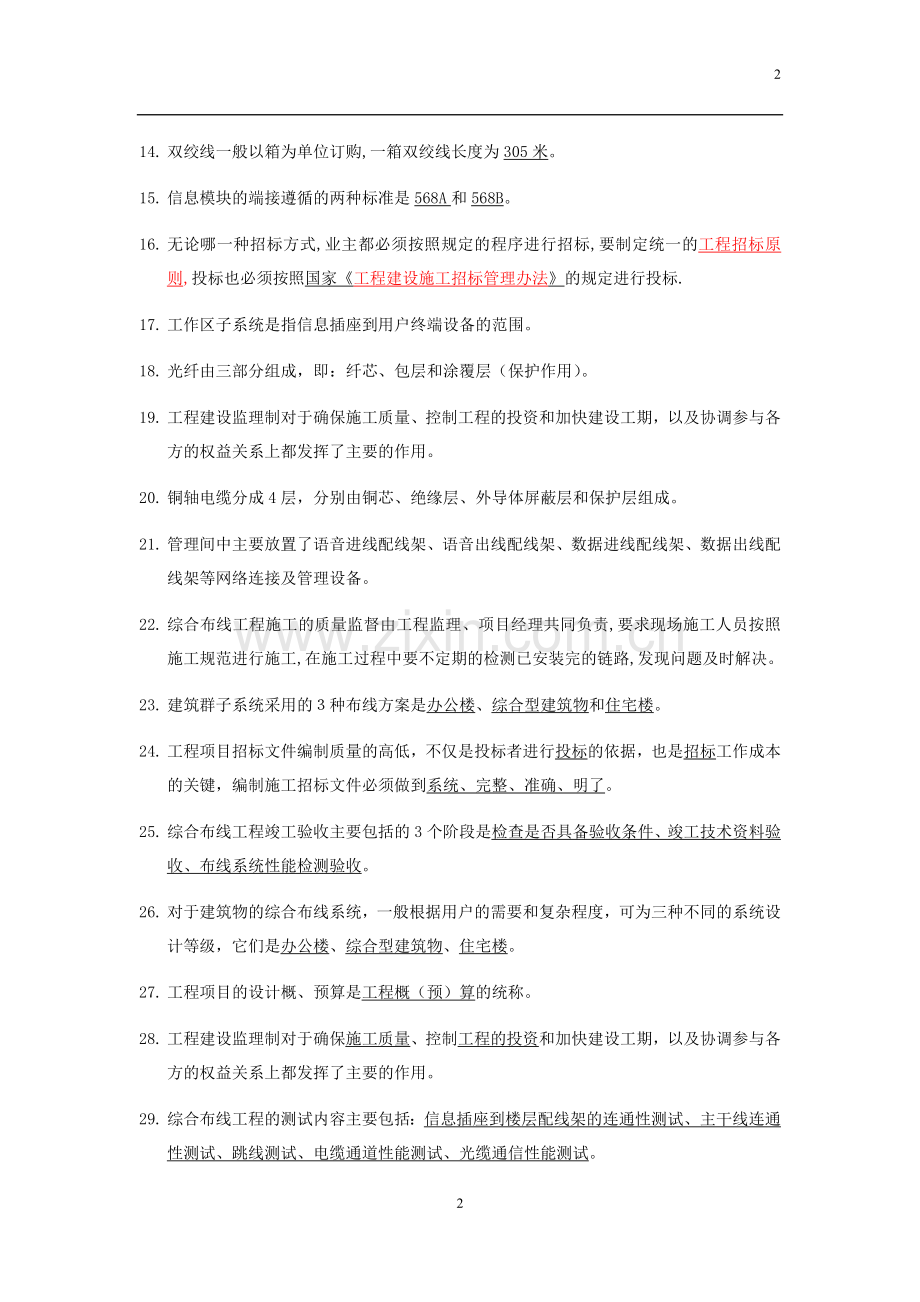

14. 双绞线一般以箱为单位订购,一箱双绞线长度为305米。
15. 信息模块的端接遵循的两种标准是568A和568B。
16. 无论哪一种招标方式,业主都必须按照规定的程序进行招标,要制定统一的工程招标原则,投标也必须按照国家《工程建设施工招标管理办法》的规定进行投标.
17. 工作区子系统是指信息插座到用户终端设备的范围。
18. 光纤由三部分组成，即：纤芯、包层和涂覆层（保护作用）。
19. 工程建设监理制对于确保施工质量、控制工程的投资和加快建设工期，以及协调参与各方的权益关系上都发挥了主要的作用。
20. 铜轴电缆分成4层，分别由铜芯、绝缘层、外导体屏蔽层和保护层组成。
21. 管理间中主要放置了语音进线配线架、语音出线配线架、数据进线配线架、数据出线配线架等网络连接及管理设备。
22. 综合布线工程施工的质量监督由工程监理、项目经理共同负责,要求现场施工人员按照施工规范进行施工,在施工过程中要不定期的检测已安装完的链路,发现问题及时解决。
23. 建筑群子系统采用的３种布线方案是办公楼、综合型建筑物和住宅楼。
24. 工程项目招标文件编制质量的高低，不仅是投标者进行投标的依据，也是招标工作成本的关键，编制施工招标文件必须做到系统、完整、准确、明了。
25. 综合布线工程竣工验收主要包括的3个阶段是检查是否具备验收条件、竣工技术资料验收、布线系统性能检测验收。
26. 对于建筑物的综合布线系统，一般根据用户的需要和复杂程度，可为三种不同的系统设计等级，它们是办公楼、综合型建筑物、住宅楼。
27. 工程项目的设计概、预算是工程概（预）算的统称。
28. 工程建设监理制对于确保施工质量、控制工程的投资和加快建设工期，以及协调参与各方的权益关系上都发挥了主要的作用。
29. 综合布线工程的测试内容主要包括：信息插座到楼层配线架的连通性测试、主干线连通性测试、跳线测试、电缆通道性能测试、光缆通信性能测试。
30. 衰减与近端串扰比（ACR）表示了信号强度与串扰产生的噪声强度的相对大小，其值越小，电缆传输性能就越好。

选择
1.综合布线系统的拓扑结构一般分为( B )
A.总线型 B.星型 C.树型 D.环型.
2.干线子系统的设计范围包括:( B )
A.管理间与设备间之间的电缆
B.信息插座与管理间、配线架之间的连接电缆
C.设备间与网络引入口之间的连接电缆。
D.主设备间与计算机主机房之间的连接电缆。
3．基本型综合布线系统是一种经济有效的布线方案，适用于综合布线系统配置最低的场合主要以（A ）为传输介质。
A．同轴电缆 B铜质双绞线
C．大对数电缆 D光缆
4．有一个公司，每个工作区需要安装两个信息插座，并且要求公司局域网不仅 能够支持语音/数据的应用，而且应支持图像/影像/影视/视频会议等，对于该公司应选择（ B ）等级的综合布线系统。
A基本型综合布线系统 B增强型综合布线系统
C综合型综合布线系统 D以上都可以。
5．综合布线系统中直接与用户终端设备相连的子系统是（A ）
A工作区子系统 B水平子系统
C干线子系统 D管理子系统
6．综合布线系统中安装有线路管理器件及各种公共设备，以实现对整个系统的集中管理区域属于（ C ）
A管理子系统 B干线子系统
C设备间子系统 D建筑群子系统
7．综合布线子系统中用于连接两幢建筑物子系统是（ D ）
A管理子系统 B干线子系统
C设备间子系统 D建筑群子系统
8．综合布线系统中用于连接楼层配线间和设备间的子系统是（ C ）
A工作区子系统 B水平子系统
C干线子系统 D管理子系统
9．综合布线系统中用于连接信息插座与楼层配线间子系统是（ B ）
A工作区子系统 B水平子系统
C干线子系统 D管理子系统
10.非屏蔽双绞线电缆用色标来区分不同的线对，计算机网络系统中常用的四对双绞线电缆有四种颜色，它们是（ C ）
A蓝色、橙色、绿色、紫色 B蓝色、红色、绿色、棕色
C蓝色、橙色、绿色、棕色 D白色、橙色、绿色、棕色
11．信息插座在综合布线系统中主要用于连接（A ）
A工作区与水平子系统 B水平子系统与管理子系统
C工作区与管理子系统 D管理子系统与垂直子系统
12．安装在商业大楼的桥架，必须具有足够的支撑能力，（ C ）的设计是从下方支撑桥架。
A吊架 B吊杆
C支撑架 DJ型钩
13（ B ）为封闭式结构，适用于无天花板且电磁干扰比较严重的布线环境。但对系统扩充、修改和维护比较困难。
A.梯级式桥架 B.槽式桥架
C.托盘式桥架 D.组合式桥架
14．（ A ）光纤连接器在网络工程中最为常用。其中心是一个陶瓷套管，外壳呈圆形，紧固方式为卡扣式。
A．ST型 B.SC型
C.FC型 D.LC型
15．布线系统的工作区，如果使用4对非屏蔽双绞线电缆作为传输介质，则信息插座与计算机终端设备的距离一般保持在（ C ）米以内
A．2m B.90m C.5m D.100m
16．下列电缆中可以作为综合布线系统的配线线缆的是（ A ）
A特性阻抗为100Ω的双绞线电缆 B。特性阻抗150Ω的双绞线电缆
C．特性阻抗120Ω的双绞线电缆 D.62.5/125μm的多模光纤光缆
17．建筑物中两大类型的通道，即封闭型和开放性，下列通道中不能用来敷设垂直干线的是( A )
A.通风通道 B.电缆孔 C.电缆井 D.电梯通道
18．双绞线电缆的长度从配线架开始到用户插座不能超过（ D ）米
A.50m B.75m C.85m D.90m
19.下列参数中，（ A ）是测试值越小越好的参数
A．衰减 B.近端串扰 C.远端串扰 D.衰减串扰比
20．回波损耗测量反映的是电缆的（ D ）性能
A．连通性 B.抗干扰特性 C.物理长度 D.阻抗一致性
21． 双绞线电缆如果按照信道链路模型进行测试，理论长度最大不能超过（ C ）
A 90m B 94m C100m D 108.1m
22． 定义光纤布线系统部件，和传输性能指标的标准是（ D）
A．ANSI/TIA/EIA-568-B.1 B. ANSI/TIA/EIA-568-B.2
C. ANSI/TIA/EIA-568-B.3 D. ANSI/TIA/EIA-568-A
23．能体现综合布线系统信噪比的参数是（ D ）
A.接线图 B.近端串扰 C.衰减 D.衰减串扰比
24．不属于光缆测试的参数是（ D ）
A．回拨损耗 B.近端串扰 C.衰减 D.插入损耗
25.下列通道中不能用来敷设干线缆线的是（ A ）
A．通风通道 B. 电缆孔 C.电缆井 D. 电梯通道
26. 室外电缆进入建筑物时，通常在入口处经过一次转接进入室内。在转接处加上电器保护设备，以避免因电缆受到雷击、感应电动势或与电力线接触而给用户设备带来的损坏。这是为了满足（ C ）的需要。
A. 屏蔽保护 B. 过流保护 C. 电气保护 D. 过压保护
27．综合布线系统的电信间、设备间内安装的设备、机架、金属线管、桥架、防静电地板，以及从室外进入建筑物内的电缆等都需要（ C），以保证设备的安全运行。
A. 屏蔽保护 B. 过流保护 C. 电气保护 D. 过压保护
28．5类双绞线(CAT5)的最高传输速率为（ A ）
A．100Mbit/s B．155Mbit/s C．250Mbit/s D．600Mbit/s
29．线缆型号RG59是指（ D ）
A．细同轴电缆 B．粗同轴电缆 C．光缆 D．宽带电缆
30. 双绞线的电气特性“FEXT”表示（ D ）
A．衰减 B．衰减串扰比 C．近端串扰 D．远端串扰

名词术语解释
书上 P16-17页 共 18个
1)布线 （cabling）：能够支持信息电子设备相连的各种缆线、跳线、接插软线和连接器件组成的系统。
2)建筑群子系统（campus subsystem）： 由配线设备、建筑物之间的干线电缆或光缆、设备缆线、跳线等组成的系统。
3)电信间（telecommunications room）：放置电信设备、电缆和光缆终端配线设备并进行缆线交接的专用空间。
4)信道（channel）：连接两个应用设备的端到端的传输通道。信道包括设备电缆、设备光缆和工作区电缆、工作区光缆。
5) CP集合点 （consolidation point）：楼层配线设备与工作区信息点之间水平缆线路由中的连接点。
6) CP链路（cp link）：楼层配线设备与集合点(CP)之间，包括各端的连接器件在内的永久性的链路。
7)链路（link）：一个CP链路或是一个永久链路。
8)永久链路（permanent link）：信息点与楼层配线设备之间的传输线路。它不包括工作区缆线和连接楼层配线设备的设备缆线、跳线，但可以包括一个CP链路。
9)建筑物入口设施（building entrance facility）：提供符合相关规范机械与电气特性的连接器件，使得外部网络电缆和光缆引入建筑物内。
10)建筑群主干电缆、建筑群主干光缆（campus backbone cable）：用于在建筑群内连接建筑群配线架与建筑物配线架的电缆、光缆。
11)建筑物主干缆线（building backbone cable）：连接建筑物配线设备至楼层配线设备及建筑物内楼层配线设备之间相连接的缆线。建筑物主干缆线可为主干电缆和主干光缆。
12)水平缆线（horizontal cable）：楼层配线设备到信息点之间的连接缆线。
13)永久水平缆线（fixed herizontal cable）：
楼层配线设备到CP的连接缆线，如果链路中不存在CP点，为直接连至信息点的连接缆线。
14) CP缆线（cp cable）：连接集合点(CP)至工作区信息点的缆线。
15)信息点(TO)telecommunications outlet：各类电缆或光缆终接的信息插座模块
16)线对（pair）：一个平衡传输线路的两个导体，一般指一个对绞线对。
17)交接(交叉连接)（cross—connect）：配线设备和信息通信设备之间采用接插软线或跳线上的连接器件相连的一种连接方式。
18)互连（interconnect）：不用接插软线或跳线，使用连接器件把-端的电缆、光缆与另-端的电缆、光缆直接相连的-种连接方式。

计算题
1.计算缆线直径为9mm的双绞线截面积。
解：S=d2x3.14/4
=81x3.14/4
=63.585mm2

2.计算29mm pvc管，管壁厚2mm，计算管子的可用截面积。
解：S= d2x3.14/4
=(29-2x2)2x3.14/4
=252x3.14/4
=490.625mm2

3.一根40*20 的线槽，壁厚1mm，线槽内部长38mm,宽 18mm，计算其截面积。
解：S=LxW
=38x18
=684mm2

4.计算30*16线槽容纳双绞线最多数量是几根。
解：N=(28x14)x70%x50%/(623.14/4)
=392x70%x50%/28.26
=4.85根

5.已知一楼宇共有8层，每层信息点数目为28个，每个楼层的最远信息插座离楼层管理间均为70m，每个楼层的最近信息插座离楼层管理间的距离均为18m，请估算出这个楼宇的用线量。
解：C=[ 0.55（F+N）+6]xM
=[0.55x(70+18)+6]x28
=1523.2m
S=1523.2x8=12185.6m

问答题
1. 写出5点水平子系统施工工程经验。 P113
答案：(1).工程经验一 路径的勘察
水平子系统的布线工作开始之前，我们首先要勘察施工现场，确定布线的路径和走向。避免盲目施工给工程带来浪费和拖延工期。
(2.)工程经验二 线槽/线管的铺设
水平子系统主干线槽铺设一般都是明装在建筑物过道的两侧或是吊顶之上，这样便于施工和检修。而入户部分有暗埋和明装两种。暗埋时多为PVC线管或钢管，明装时使用PVC线管或线槽。
在过道墙面铺设线槽时，为了线槽保持水平，我们一般先用墨斗放线，然后用电锤打眼安装木楔子之后才开始安装明装线槽。
在吊顶上安装线槽或桥架，必须在吊顶之前完成安装吊杆或支架以及布线工作。
(3.)工程经验三 布线时携带的工具
水平子系统布线时，一般在楼道内铺设高度比较的高，需要携带梯子。
在入户时，暗管内土建方都留有牵引钢丝，但是有时拉牵引钢丝时会难以拉出或牵引钢丝留的太短拉不住，这样就需要我们携带老虎钳，用老虎钳夹住牵引钢丝将线拉出。
(4.)工程经验四 布线拉线速度和拉力
水平子系统布线时，拉线缆的速度从理论上讲，线的直径越小，则拉线的速度越快。但是，有经验的安装者一般会采取慢速而又平稳的拉线，而不是快速的拉线，因为快速拉线通常会造成线的缠绕或被绊住，使施工进度缓慢。还有在从卷轴上拉出缆线时，要注意电缆可能会打结。缆线打结就应视为损坏，应更换缆线。
拉力过大，线缆变型，会破坏电缆对绞的匀称性，将引起线缆传输性能下降
(5).工程经验五 阴角、阳角、堵头的使用
在完成水平子系统布线后，扣线槽盖板时，在铺设线槽有拐弯的地方需要使用相应规格的阴角、阳角、线槽两端需要使用堵头。使其美观。
.(6)工程经验六 双绞线的传输距离一直被确定为100m
无论是10Base-T和100Base-TX标准，还是1000Base-T标准，都明确表明最远传输距离为100m。在综合布线规范中，也明确要求水平布线不能超过90m，链路总长度不能超过100m。也就是说，100m对于有线以太网而言是一个极限。
(7.)工程经验七 信息插座安装在户外
信息插座安装在户外主要是针对于旧住宅楼增加信息点的情况。由于住户各家的装修不同家具摆放位置也有所不同，信息点入户施工会对住户带来不必要的麻烦，例如破坏装修、搬移家具等。所以将信息插座安装在楼道住户门口，入户由户主自己处理。

2. 水平子系统设计应考虑哪些问题. p87
答案：（1）.水平子系统应根据楼层用户类别及工程提出的近、远期终端设备要求确定每层的信息点（TO）数，在确定信息点数及位置时，应考虑终端设备将来可能产生的移动、修改、重新安排，以便于对一次性建设和分期建设的方案选定。
（2）.当工作区为开放式大密度办公环境时，宜采用区域式布线方法，即从楼层配线设备（FD）上将多对数电缆布至办公区域，根据实际情况采用合适的布线方法，也可通过集合点（CP）将线引至信息点（TO）。
（3）.配线电缆宜采用8芯非屏蔽双绞线，语音口和数据口宜采用5类、超5类或6类双绞线，以增强系统的灵活性，对于高传输速率的应用场合，宜采用多模或单模光纤，每个信息点的光纤宜为4芯。
（4）.信息点应为标准的RJ45型插座，并与线缆类别相对应，多模光纤插座宜采用SC接插形式，单模光纤插座宜采用FC插接形式。信息插座应在内部做固定连接，不得空线、空脚。要求屏蔽的场合，插座须有屏蔽措施。
（5）.水平子系统可采用吊顶上、地毯下、暗管、地槽等方式布线。
（6）.信息点面板应采用国际标准面板。
3. 工作区的设计原则 p66
答案：1）工作区内线槽的敷设要合理、美观；
2）信息插座设计在距离地面30厘米以上；
3）信息插座与计算机设备的距离保持在5米范围内；
4）网卡接口类型要与线缆接口类型保持一致；
5）所有工作区所需的信息模块、信息插座、面板的数量要准确。

4. RJ45水晶头端接方法和步骤 p46
答案：1）剥开外绝缘护套。
2）剥开4对双绞线。
3）剥开单绞线。
4）8根线排好线序。
5）剪齐线端。
6）插入RJ-45水晶头。
7）压接。
8）测试
5. 选用布线用线管线槽和桥架时，应该考虑哪些问题？
答案：PVC线管用于构建线缆的敷设通道，一般要求线管具有一定的抗压强度，具有一般酸碱腐蚀的能力，防虫蛀，鼠咬。
塑料线槽是综合布线工程中明敷管槽时广泛使用的一种材料，它是一种带盖板的封闭的通道材料。
桥架是全封闭的线缆桥架，它对干扰严重环境中的电缆防护有较好的效果，适用于室内、外需要屏蔽的场所。
6. 非屏蔽双绞线和光缆的优点 p24 p 28
答案：非屏蔽双绞线的优点：
1) 无屏蔽外套，直径小，节省所占用的空间；
2) 质量小、易弯曲、易安装；
3) 将串扰减至最小或加以消除；
4) 具有阻燃性；
5) 具有独立性和灵活性，适用于结构化综合布线。
光缆的优点：
1)较宽的频带。
2)电磁绝缘性能好。
3)衰减较小。
4)中继器的间隔距离较大，因此整个通道中继器的数目可以减少，这样可降低成本。而同轴电缆和双绞线在长距离使用中就需要接中继器。

7. 建筑群子系统缆线铺设方式以及各自的优缺点 p8
答案：（1）管道.优点：提供比较好的保护；敷设容易、扩充、更换方便；美观.
缺点: 初期投资高.
(2) 直埋.优点:有一定保护；初期投资低；美观
缺点: 扩充、更换不方便
(3) 架空.优点:成本低、施工快
缺点:安全可靠性低；不美观；除非有安装条件和路径，一般不采用
(4) 隧道.优点:保持建筑物的外貌，如有隧道，则成本最低、安全
缺点:热量或泄漏的热气会损坏电缆

8.简述配线子系统的设计步骤。
答案：配线子系统由工作区用的信息插座、信息插座到楼层配线设备的配线电缆或光缆、楼层配线设备和跳线等组成，一般采用星形拓扑结构。进行配线了系统设计需要确定信息插座的类型和规格，计算所需的信息模块、信息插座的数量；确定线缆路由；计算线缆用量；确定线槽、管的类型、规格、数量，以及敷设线缆所需的其他部件（如吊杆、托架等）的数量；确定楼层配线设备的类型、规格和数量，进行楼层配线设备设计。
9． 水平子系统的设计要点 p6
答案：（1）确定介质布线方法和线缆的走向。
（2）双绞线的长度一般不超过90m。
（3）尽量避免水平线路长距离与供电线路平行走线，应保持一定的距离（非屏蔽线缆一般为30cm，屏蔽线缆一般为7cm）。
（4）缆线必须走线槽或在天花板吊顶内布线，尽量不走地面线槽。
（5）如在特定环境中布线要对传输介质进行保护，使用线槽或金属管道等。
（6）确定距离服务器接线间距离最近的I/O位置。
（7）确定距离服务器接线间距离最远的I/O位置。
