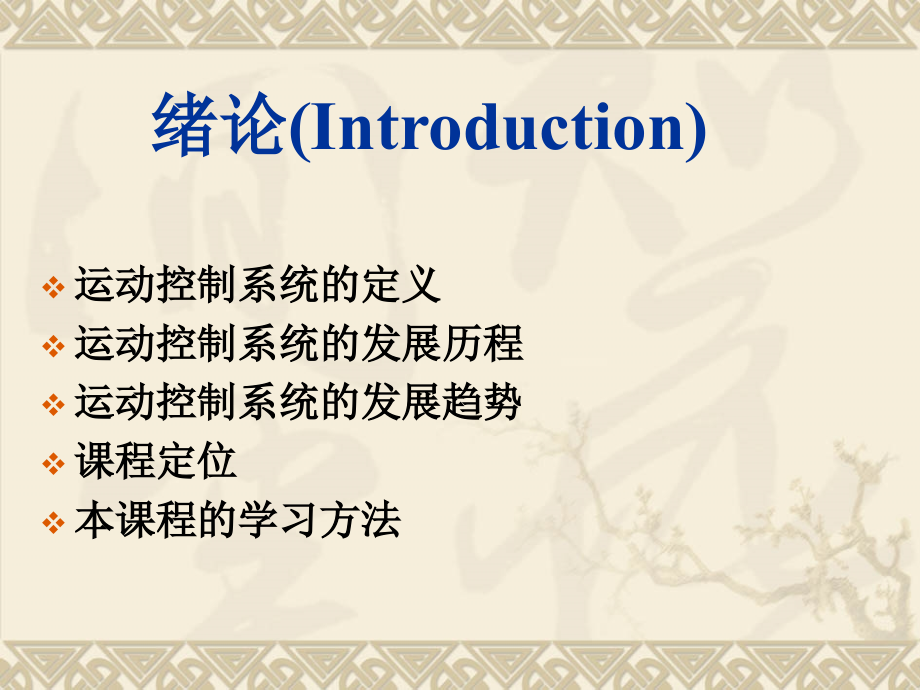

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,运动控制系统01,绪论,(Introduction),运动控制系统的定义,运动控制系统的发展历程,运动控制系统的发展趋势,课程定位,本课程的学习方法,运动控制系统的定义,运动控制系统,(Motion control system)或电力拖动自动控制系统(Control system of electric drive),以电动机及其拖动的机械设备为,控制对象,,以控制器为,核心,、以电力电子功率变换装置为,执行机构,,在,控制理论,指导下可实现电气传动功能的自动控制系统。,课程特点,多学科的交叉学科,电力电子学、电机拖动、自动控制原理、电子学、计算机控制技术等,工程系统学科,应用系统分析方法解决系统的构成、系统控制方法、设计方法等问题,知识面广、实用性强,源于工程系统,解决工程系统,运动控制系统的发展历程,(Developed course),19世纪80年代以前,,直流电气传动是唯一的电气传动方式;,19世纪末,出现了交流电,解决了三相制交流电的输送和分配问题,研制了鼠笼式异步电机;(结实、少维护,适应环境宽、容量大,电压和转速高,但转矩控制非线性),运动控制系统的发展历程,(Developed course),20世纪30年代,,,开始使用直流调速系统,20世纪70年代以来,,电力电子技术、微电子技术、现代控制理论和电机理论促进了交流调速系统的发展。到目前,,交流调速系统已占据电机速度控制系统的主导地位。,运动控制系统的发展趋势,(Developing trend),驱动的交流化,驱动系统的高速化和超小、超大型化,高转速上万转分钟,超小型化应用于微型机器人、微型飞行器,超大型化数,MKW,系统的集成化,控制的数字化、智能化和网络化,4.,课程定位,(Course nature),核心专业课程,以运动控制系统为核心的系统原理的分析与设计,5.,学习方法,(Study ways),关注系统的工程背景,学习一些问题提出的背景和解决思路,有助于创新性思维和能力的提高;,应用理论解决实际问题,掌握一些具体的知识点,系统的稳定性动静态特性建模方法分析方法控制方法和设计方法,掌握重点系统(单输入单输出系统,多输入单输出系统),相关知识的综合应用,多看多想多问多做多实践,第1篇,直流拖动控制系统,1.1 直流调速系统用的可控直流电源,直流调速方法,直流调速电源,直流调速控制,根据直流电机转速方程,1.1.1 直流调速方法,n,U,I,R,K,e,转速(,r/min);电枢电压(V);电枢电流(A);电枢回路总电阻(,);励磁磁通(Wb),;,由电机结构决定的电动势常数。,(1-1),由式(1-1)可以看出,有三种方法调节电动机的转速:,(1)调节电枢供电电压,U,;,(2)减弱励磁磁通,;,(3)改变电枢回路电阻,R,。,(1)调压调速,工作条件,:,保持,励磁,=,N,;,保持电阻,R=R,a,调节过程,:,改变电压,U,N,U,U,n,,,n,0,调速特性,:,转速下降,机械特性曲线平行下移。,n,n,0,O,I,I,L,U,N,U,1,U,2,U,3,n,N,n,1,n,2,n,3,调压调速特性曲线,(2)调阻调速,工作条件,:,保持,励磁,=,N,;,保持电压,U=U,N,;,调节过程,:,增加电阻,R,a,R,R,n,,,n,0,不变;,调速特性,:,转速下降,机械特性曲线变软。,n,n,0,O,I,I,L,R,a,R,1,R,2,R,3,n,N,n,1,n,2,n,3,调阻调速特性曲线,(3)调磁调速,工作条件,:,保持电压,U=U,N,;,保持电阻,R=R,a,;,调节过程,:,减小,励磁,N,n,,,n,0,调速特性,:,转速上升,机械特性曲线变软。,n,n,0,O,T,e,T,L,N,1,2,3,n,N,n,1,n,2,n,3,调磁调速特性曲线,三种调速方法的性能与比较,对于要求在一定范围内无级平滑调速的系统来说,以,调节电枢供电电压,的方式为最好。,改变电阻,只能有级调速;,减弱磁通,虽然能够平滑调速,但调速范围不大,往往只是配合调压方案,在基速(即电机额定转速)以上作小范围的弱磁升速。,因此,自动控制的直流调速系统往往,以调压调速为主。,1.1.2 常用的可控直流电源,旋转变流机组,用交流电动机和直流发电机组成机组,以获得可调的直流电压。,静止式可控整流器,用静止式的可控整流器,以获得可调的直流电压。,直流斩波器或脉宽调制变换器,用恒定直流电源或不控整流电源供电,利用电力电子开关器件斩波或进行脉宽调制,以产生可变的平均电压。,(1)旋转变流机组,图1-1旋转变流机组供电的直流调速系统(G-M系统),G-M,系统工作原理,由原动机(柴油机、交流异步或同步电动机)拖动直流发电机 G 实现变流,由 G 给需要调速的直流电动机 M 供电,调节G 的励磁电流,i,f,即可改变其输出电压,U,,从而调节电动机的转速,n,。,这样的调速系统简称G-M系统,国际上通称Ward-Leonard系统。,G-M,系统特性,n,第I象限,第IV象限,O,T,e,T,L,-,T,L,n,0,n,1,n,2,第II象限,第III象限,图1-2 G-M系统机械特性,(2)静止式可控整流器,图1-3 晶闸管可控整流器供电的直流调速系统(V-M系统),V-M,系统工作原理,晶闸管-电动机调速系统(简称V-M系统,又称静止的Ward-Leonard系统),图中VT是晶闸管可控整流器,通过调节触发装置 GT 的控制电压,U,c,来移动触发脉冲的相位,即可改变整流电压,U,d,,从而实现平滑调速。,V-M,系统的特点,与,G-M,系统相比较,:,晶闸管整流装置不仅在经济性和可靠性上都有很大提高,而且在技术性能上也显示出较大的优越性。晶闸管可控整流器的功率放大倍数在10,4,以上,其门极电流可以直接用晶体管来控制,不再像直流发电机那样需要较大功率的放大器。,在控制作用的快速性上,,变流机组是秒级,而晶闸管整流器是毫秒级,这将大大提高系统的动态性能。,V-M,系统的问题,由于晶闸管的单向导电性,它不允许电流反向,给系统的可逆运行造成困难。,晶闸管对过电压、过电流和过高的d,V,/d,t,与d,i,/d,t,都十分敏感,若超过允许值会在很短的时间内损坏器件。,由谐波与无功功率引起电网电压波形畸变,殃及附近的用电设备,造成“电力公害”。,(3)直流斩波器或脉宽调制变换器,在干线铁道电力机车、工矿电力机车、城市有轨和无轨电车和地铁电机车等电力牵引设备上,常采用直流串励或复励电动机,由恒压直流电网供电,过去用切换电枢回路电阻来控制电机的起动、制动和调速,在电阻中耗电很大,。,a)原理图,b)电压波形图,t,O,u,U,s,U,d,T,t,on,控制电路,M,1).直流斩波器的基本结构,图1-5 直流斩波器-电动机系统的原理图和电压波形,2).斩波器的基本控制原理,在原理图中,VT 表示电力电子开关器件,VD 表示续流二极管。当VT 导通时,直流电源电压,U,s,加到电动机上;当VT 关断时,直流电源与电机脱开,电动机电枢经 VD 续流,两端电压接近于零。如此反复,电枢端电压波形如图1-5b,好像是电源电压,U,s,在,t,on,时间内被接上,又在,T,t,on,时间内被斩断,故称“斩波”。,这样,电动机得到的平均电压为,3).输出电压计算,(1-2),式中,T,晶闸管的开关周期;,t,on,开通时间;,占空比,,=,t,on,/,T=t,on,f,;,其中,f,为开关频率。,为了节能,并实行无触点控制,,现在多用电力电子开关器件,如快速晶闸管、GTO、IGBT等。,采用简单的单管控制时,称作,直流斩波器,,后来逐渐发展成采用各种脉冲宽度调制开关的电路,,脉宽调制变换器(PWM-Pulse Width Modulation)。,4).斩波电路三种控制方式,根据对输出电压平均值进行调制的方式不同而划分,有三种控制方式:,T,不变,变,t,on,脉冲宽度调制(PWM);,t,on,不变,变 T 脉冲频率调制(PFM);,t,on,和,T,都可调,改变占空比混合型。,PWM,系统的优点,(1)主电路线路简单,需用的功率器件少;,(2)开关频率高,电流容易连续,谐波少,电机损耗及发热都较小;,(3)低速性能好,稳速精度高,调速范围宽,可达1,:,10000左右;,(4)若与快速响应的电机配合,则系统频带宽,动态响应快,动态抗扰能力强;,PWM系统的优点(续),(5)功率开关器件工作在开关状态,导通损耗小,当开关频率适当时,开关损耗也不大,因而装置效率较高;,(6)直流电源采用不控整流时,电网功率因数比相控整流器高。,小 结,三种可控直流电源,V-M系统在上世纪 6070 年代得到广泛应用,目前主要用于大容量系统。,直流 PWM 调速系统作为一种新技术,发展迅速,应用日益广泛,特别在中、小容量的系统中,已取代V-M系统成为主要的直流调速方式。,作业,补充题:,V-M系统因为具有一系列优点而获得了广泛的应用,其主要的优、缺点是什么?,
