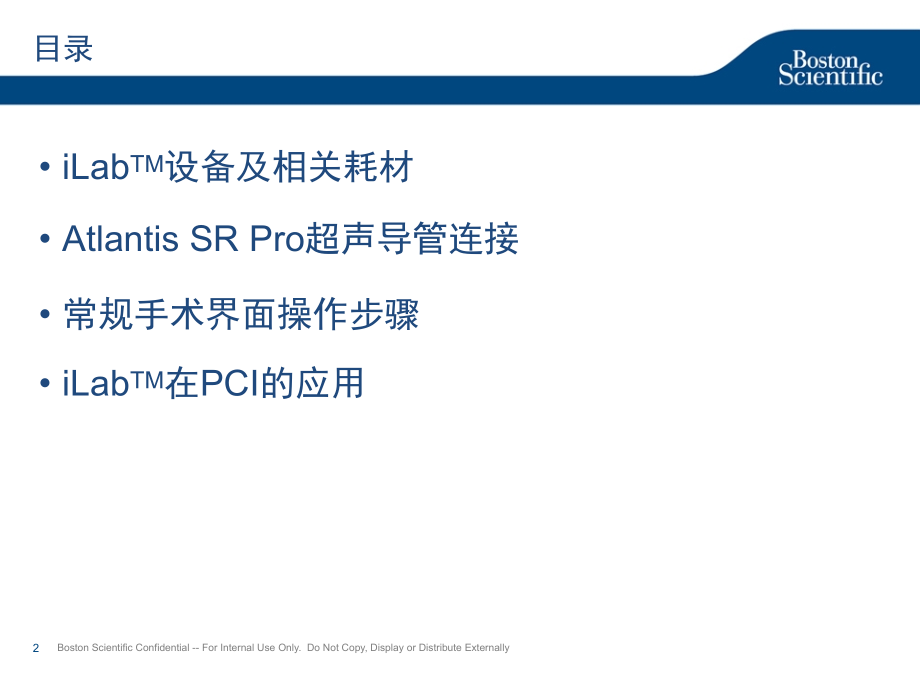

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,1,Boston Scientific Confidential-For Internal Use Only.Do Not Copy,Display or Distribute Externally,IVUS操作,目录,iLab,TM,设备及相关耗材,Atlantis SR Pro,超声导管连接,常规手术界面操作步骤,iLab,TM,在,PCI,的应用,iLab,TM,设备及相关耗材,主机,MDU,（驱动马达）,超声导管,一次性滑板,超声导管连接,超声导管包装内包含：,超声导管，延长管，注射针管,3ml,及,10ml,，,驱动马达的无菌套,将,显像核心轴完全收回到,Telescoping,鞘内,(,如,箭头所,示,),；,连接几个导管部件。,超声导管连接,将,包装内取出的,3,毫升和,10,毫升的注射器充满肝素生理盐水并完全,排气,；,术中超声导管使用前后，均,用,3,毫升注射器向显像导管内注肝素生理盐水两,次,。,超声导管连接,将MDU,马达装,在,随每个IVUS导管提供的无菌袋,中,然后将MDU马达连接到一次性马达拖板,上,；,马达,就位,良好,，,其,上方的,显示屏,会显示,数字,。,超声导管连接,在,测验,马达可以,正常,回,撤时,，可,按住马达,上的,“,RELEASE,”,键,手动,在,拖板上前后推移,马达,；,切忌,在,拖板,上,不按键蛮力,推动马达,，这样极易,损坏马达,。,超声导管连接,将导管与马达连接，,把,超声导管,近,端固定在拖板的,卡槽,上,；,术,前将马达,推,到滑板左侧,，,按“,RESET,”键,清零,。,常规手术界面操作步骤,开关机流程,建立新病例,病例存档,开机建立新病例,连接电源，打开,总开关,开机建立新病例,采集片段、,Review,片段,1,）,Imaging,显像,2,）,Pullback Record,自动回,撤,3,）,Image Review,回顾。,a,）,显像后，,b,）,manual Record,键，请台上术者按着马达上的,c,）,Release,键,手动回,撤。,1,2,3,a,b,c,简单读图和测量,利用,LongView,，,Bookmark,，,Dynamic Review,，,Trace Assistant,等功能，实现,病变位置确认,、,Lumen/Vessel CSA,测量,、,病变性质说明,、,斑块负荷以及狭窄率的,测量,。,简单读图和测量,利用,LongView,看长轴（右图）,，,Bookmark,做标记,，,Dynamic,Review,动态显示该截面，通过声影强弱判断,病变性质,。,简单读图和测量,利用,Trace Assistant,自动获得截面积描绘，数字显示管腔面积大小和最大最小直，利用,DynamicReiew,功能观察边界，手动修改，完成,Lumen/Vessel,CSA,测量,、,斑块,负荷,以及狭窄率的,测量,。,保存,病例,回撤片段,Review,，病变评估及测量后，在触控面板上完成存档工作。,1,2,3,视频图片格式导出,完成病变评估后，需要将片段以,JPEG,BMP,WMV,格式导出,储存方式，,CD,，,DVD,，移动硬盘,退出系统,关机流程注意：,绝不允许不走关机流程直接关电源，这对机器损伤极大。,iLab,指导日常,PCI,第,1,步：分析造影结果，确定“路标”,D2,D1,第,2,步：测量,MLA,D2,D2,MLA 2.1mm,2,D2,MLA,Distal reference,Proximal reference,第,3,步：测量血管直径,测量血管大小，决定支架直径,Proximal reference,MLA site,Distal reference,2.6mm,2.3mm,“,支架直径,2.5mm?”,第,3,步：测量血管直径,D2,根据,“,正常至正常,”,的原则，决定支架长度,MLA,第,4,步：测量病变长度,MSA=4.2mm,2,?,Pre-Intervention,Post-Stent,第,5,步,：,PCI,后确定,MSA,
