DR成像原理及其临床应用知识讲解.ppt

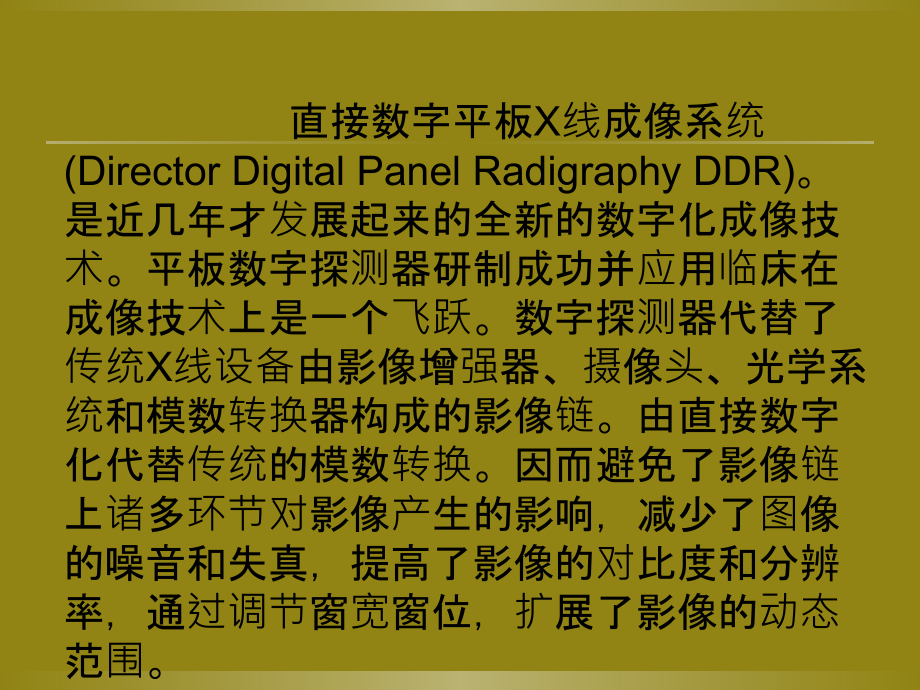

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,DR,成像原理及其临床应用,北仑人民医院放射科,吴海霞,直接数字平板,X,线成像系统,(Director Digital Panel Radigraphy DDR),。是近几年才发展起来的全新的数字化成像技术。平板数字探测器研制成功并应用临床在成像技术上是一个飞跃。数字探测器代替了传统,X,线设备由影像增强器、摄像头、光学系统和模数转换器构成的影像链。由直接数字化代替传统的模数转换。因而避免了影像链上诸多环节对影像产生的影响，减少了图像的噪音和失真，提高了影像的对比度和分辨率，通过调节窗宽窗位，扩展了影像的动态范围。,一、,DR,工作基本原理,X,线透过人体后，有不同程度的衰减，作用于数字平板上的非晶硅或非晶晒阵列板上，由于,X,线的强弱不同，硒或硅表层光导体按吸收,X,线能量的强弱产生正比例的正负电荷对,(electoron hole pairs),顶层电极与集电矩阵间在硅层产生的电场，使,X,线产生的正负电荷分离，正电荷移向集电矩阵，至储存于薄膜晶体管内的电容器，矩阵电容器所存的电荷与,X,线影像成正比，随后扫描控制器读取电路将光电信号转换为数字信号，数字化图像数据在采集工作站内存储、处理。在影像监视器上显示，图像采集和处理在计算机控制下完全自动化，包括图像的选择、图像校正、噪声处理、动态范围，灰阶重建，输出匹配等过程。上述过程完成后，扫描控制器自动对采集板内的感应介质进行恢复，整个过程约,10,余秒。,二、,DR,的主要特点,1.DR,成像速度快，采集时间,10ms,以下，成像时间仅为,5,秒，放射技师即刻在屏幕上观察图像。数秒即可传送至后处理工作站。根据需要即可打印激光胶片。,2.,辐射量小。,D R,具有较低的辐射剂量，对患者具有较好的防护作用。,3.DR,具有较高的空间分辨力和低噪声率，非晶硅接受,X,线照射后直接转换为电信号，可避免其他成像方式如屏胶体系、,CR,等光照射磷物质后散射引起的图像锐利度减低，因此可获得高清晰图像。,4.DR,的直接转换技术，使网络工作简单化，效率高，为医学影像学实现全数字化和无胶片化铺平了道路。有效解决了图像的存档管理与传输，采用光盘刻录成本低廉，并可使影像进入,P ACS,系统，为临床治疗及手术提供可靠依据，并给我院带来一定经济效益与社会效益。,三、,DR,临床应用,DR,的诊断依据与传统,X,线平片基本一致，但数字化图像的后处理明显扩展了诊断的范围。这是传统的屏胶体系,X,光片无法与之比拟的。,1,D R,在头颈部检查中的应用。,头颅切线位：显示头颅包块软组织影与颅骨结构之间的内在关系，头颅凹陷骨折的折线影，骨碎片的移位情况。,面部骨外伤：眼眶区骨折，有时患者出血可显示密度升高或可见透光积气影，用,D R,的窗宽、窗位处理可根据诊断的要求控制某个图象区域的亮度，增加碎骨片及眶底骨质的对比度，抑制积气、积液的对 比度，从而清晰显示骨折线（图,3,）。鼻骨侧位一次成像后能显示上起鼻额缝的细长三角形致密影，下部薄骨质处的骨结构（图,4,）。对骨折片变形、移位及周围软组织肿胀程度的观察更全面细致。下颌骨骨折，在各种组织结构重替较多的情况下，可清楚观察到患者牙齿段落、颞下颌关节脱位及骨碎片的移位情况，采用低亮度、高对比度、正反影和图象放大法去辨别骨折线。,颈部：颈部正位显示增大的甲状腺对气管的压迫、移位。颈椎侧位显示软组织、项韧带钙化，运用亮度调节与对比度处理改善颈部密度层次及椎体的锐利度，大大改善软组织的分辨率,2,D R,在胸部的应用,肺炎：通过高对比度和窗宽、窗位的变化可见肺野炎性密度改变的影像，其界限清晰，其密度从炎性病灶中心向周围逐渐变淡；用黑 白反影技术可提示炎性病变周围无异常血管团的存在,结核：,D R,系统对结核的诊断根据临床分型即可作出。对结合球的鉴别可通过黑 白反影技术，显示病灶中心及边缘的密度差异。周边的卫星灶以及周围无异常血管团,3,D R,系统在骨骼、肌肉系统中的作用,(1),在骨骼、肌肉系统，,D R,的曝光量仪为普通,x,线的,1 0,一,3 0,。用低对比度和高亮度处理，使软组织结构显示更加清晰，可清楚显示关节囊、关节间隙、皮肤、皮下脂肪、肌腱、韧带、软组织内肿块的边界。用高对比度和低亮度处理,技术可明确骨皮质、,骨小梁有无骨折。,(2),当患者在四肢和骨盆有石膏固定时，不必取掉石膏，,D R,系统可在曝光时自动增大摄影条件，在成像时采用组织均衡技术这样可较好显示骨折线影和骨质变化，也可在图象后处理时，利用窗宽、窗位和调节对比度技术，更进一步清,晰显示骨质情况,4,在儿科方面的应用,儿科疾病,x,线检查时，应注意尽量减少曝光次数，降低辐射剂量，特别注意对敏感部位的防护。,D R,曝光时问极短，采集速度快，解决了传统,x,线摄影技术上的难点,(,呼吸不能控制，患儿不配合所造成的运动伪影,),曝光时间很短，患儿的动度不会影响图象质量。,5,对急诊危重患者的应用,临床外伤急诊危重患者情况紧急，体位不配合，摆位难以控制，传统,x,线曝光条件不易掌握，因此图象质量较差。,D R,具有很宽的曝光宽容度，高灵敏度的探测器和先进的自控曝光剂量技术，采集速度快,(3,秒成像,),加之强大的图象后处理功能，使各部位的检查都能得到满意的图象质量，大大的减少了检查的重复性，为急诊危重患者的抢救赢得宝贵的时间。,6,D R,系统的其它应用，异物定位：,D R,系统空间分辨率高，影像处理时可任意调整窗宽、窗位，采用黑 白反影和图象放大技术，便于发现金属、玻璃、泥沙乃至木屑等各种异物影。多种体位定位后，便于临床去除异物。,在腹部，用高亮度处理观察膈下游离气体影，腹部包块及嵌顿的软组织影；用低亮度处理观察肠梗阻的气液平面影,放射科作为一个重要的医技科室，对临床急诊患者的诊断处理同样起着至关重要的作用。,DR,清晰的影像质量，高速度的数字图像采集，强大的数字化后处理功能，简单方便的使用操作方式，极大地提高了工作效率和疾病诊断的准确率，放射诊断医生、临床医生，能在更多维度、层面作出分析，极大地支持了明确诊断的依据，今后伴随着电子计算机技术，微电子技术等信息技术飞速发展，必将为医学影像学的发展提供更广阔的空间，使医学影像形态学诊断水平不断提高。,谢谢大家！,
