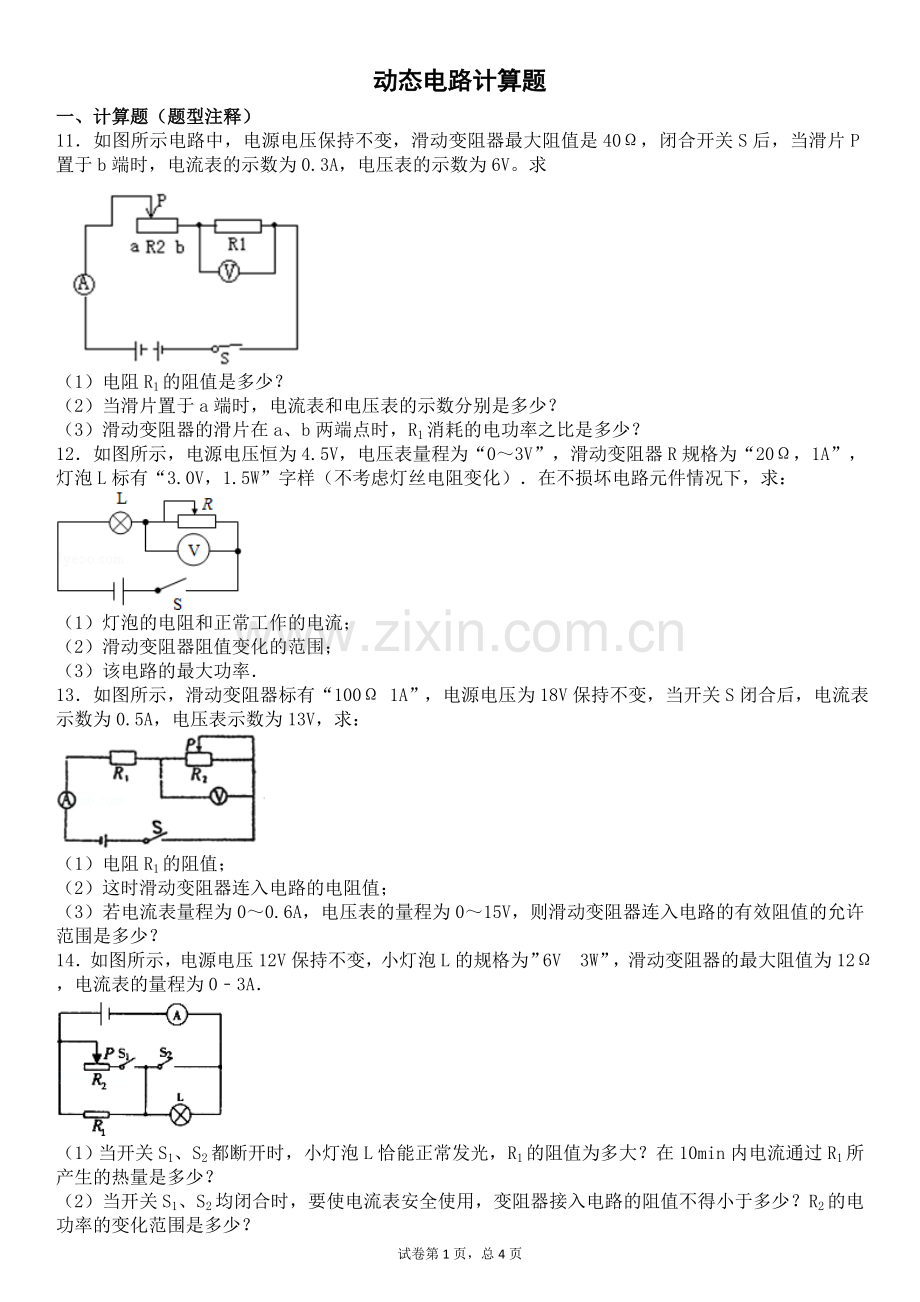

动态电路计算题一、计算题（题型注释）11如图所示电路中，电源电压保持不变，滑动变阻器最大阻值是40，闭合开关S后，当滑片P置于b端时，电流表的示数为0.3A，电压表的示数为6V。求（1）电阻R1的阻值是多少？（2）当滑片置于a端时，电流表和电压表的示数分别是多少？（3）滑动变阻器的滑片在a、b两端点时，R1消耗的电功率之比是多少？12如图所示，电源电压恒为4.5V，电压表量程为“03V”，滑动变阻器R规格为“20，1A”，灯泡L标有“3.0V，1.5W”字样（不考虑灯丝电阻变化）在不损坏电路元件情况下，求：（1）灯泡的电阻和正常工作的电流；（2）滑动变阻器阻值变化的范围；（3）该电路的最大功率13如图所示，滑动变阻器标有“100 1A”，电源电压为18V保持不变，当开关S闭合后，电流表示数为0.5A，电压表示数为13V，求：（1）电阻R1的阻值；（2）这时滑动变阻器连入电路的电阻值；（3）若电流表量程为00.6A，电压表的量程为015V，则滑动变阻器连入电路的有效阻值的允许范围是多少？14如图所示，电源电压12V保持不变，小灯泡L的规格为”6V 3W”，滑动变阻器的最大阻值为12，电流表的量程为03A（1）当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为多大？在10min内电流通过R1所产生的热量是多少？（2）当开关S1、S2均闭合时，要使电流表安全使用，变阻器接入电路的阻值不得小于多少？R2的电功率的变化范围是多少？15如图所示，电源电压恒为24V，小灯泡标有“6V、3W”字样，定值电阻R2的阻值为24，当S闭合，S1、S2都断开且滑片P移到滑动变阻器的中点时，灯L正常发光（1）灯泡L的电阻是多少？（2）滑动变阻器的最大阻值是多少？（3）当S1、S2都闭合时，调节滑动变阻器，使整个电路消耗的总功率最小，这个最小值是多少？16如图所示电路，电源电压为9V，R1、R2的阻值均为6，R3的阻值为3，求：（1）当S1、S2都断开时，电流表和电压表的示数各是多少？（2）当S1、S2都闭合时，电流表和电压表的示数各是多少？17如图所示电路，电源电压保持不变，定值电阻R115，灯泡的额定功率为1.5W（不考虑灯丝电阻随温度改变）（1）只闭合开关S1，将滑动变阻器的滑片移至最左端时，电流表的示数为0.6A，求电源电压；（2）只闭合开关S2，当移动滑动变阻器的滑片使灯泡正常发光时，电流表的示数为0.5A，求滑动变阻器此时接入电路的阻值；（3）只闭合开关S2，当移动滑片使滑动变阻器接入电路的阻值为20时，变阻器消耗实际功率为0.8W，求此时电路消耗的总功率18如图所示，L是标有“2V 1W”字样的灯泡，电流表A1、电流表A的量程均为00.6A，电源电压保持不变将滑动变阻器的滑片P滑至b端（1）断开S1、闭合S2，电压表的示数为6.0V，电流表A的示数为0.30A求滑动变阻器的最大阻值以及它在1min内产生的热量；（2）闭合S1、S2，电流表A1的示数为0.10A，求R1的阻值；（3）断开S1、S2，为了保证电路的安全，求滑动变阻器的阻值调节范围19如图所示，灯泡L标有“6V 6W”字样（灯泡电阻不受温度影响），滑动变阻器的最大阻值为12，电源电压为6V保持不变。（1）求小灯泡的电阻；（2）当S1、S2闭合，滑片P位于a处时，灯泡L正常发光，这时电流表的示数为多少？（3）当S1、S2闭合，滑片P位于中点c处时，电路消耗的总功率。20如图所示，电源电压恒为18V,小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100 1A”字样，电压表使用的量程为015V，电流表使用的量程为00.6A，R0为一定电阻；当闭合开关S、S1，断开S2时，灯泡L恰好正常发光；不计温度对灯丝电阻的影响。求：（1）小灯泡L的电阻；（2）闭合开关S、S1，断开S2时，通电1min，电流通过定值电阻R0所做的功；（3）当闭合开关S、S2，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围。21（7分）如图所示。灯泡R1的电阻为50、额定功率为2.5W，滑动变阻器R2的最大电阻为200，电源电压为10V保持不变，闭合开关，移动滑动变阻器的滑片。不考虑灯泡电阻随温度变化因素，求：。SR1PVabR2（1）灯泡R1消耗的最大功率是多少？（2）电压表的读数变化范围是多少？22如图所示电路中，电源电压保持不变，小灯泡L标有“12V 6W”字样，R26，求：(1)当S1、S2都闭合时，电流表示数为1.5A，小灯泡L正常发光,求电源电压U 和 电阻R1的阻值。(2)当S1、S2都断开时，小灯泡L的实际功率。（不计温度对灯丝电阻的影响）23如图所示，电源电压保持12V不变，L是标有“12V 6W”的小灯泡，其电阻不随温度变化，R=48。（1）当S、S1闭合、S2断开，且P位于滑动变阻器R0的中点时，电流表示数为0.2A，求滑动变阻器R0的最大阻值；（2）当S、S1、S2都闭合，且P位于a端时，求电流表的示数；（3）要使电路中的总功率最小，请指出开关S、S1、S2的开闭情况和滑片P的位置，并求出此时的最小功率。24如图所示，电源电压为12V，并且保持不变，滑动变阻器R1的最大阻值为18，R2为12，小灯泡L上标有“6V 3W”字样（1）灯泡的电阻和正常工作时的电流各是多少？（4分） （2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？（4分）（3）闭合S、S1、S2，调节滑动变阻器，此时电流表示数为2.5A，求滑动变阻器消耗的电功率是多少？（4分）25在下图所示的电路中，电源电压为18伏且不变，电阻R1的阻值为20欧，滑动变阻器R2上标有“10 1A”字样，电压表“015V”量程档已损坏。闭合电键S后，求：（1）当电压表示数为2伏时，电流表A的示数以及电阻R1消耗的电功率。（2）现设想选择一个电阻R0来替换电阻R1，要求：在移动变阻器滑片P的过程中，电压表能发生满偏且电路各元件均能正常工作。求：电阻R0的取值范围。满足上述条件的情况下，电路中的最小电流。试卷第3页，总4页本卷由系统自动生成，请仔细校对后使用，答案仅供参考。参考答案11(1) (2) (3)12（1）灯泡的电阻为12欧姆，正常工作的电流为0.5A；（2）滑动变阻器阻值变化的范围是：312；（3）该电路的最大功率为2.25W13（1）电阻R1的阻值为10；（2）此时，滑动变阻器连入电路中的电阻为26；（3）滑动变阻器连入电路的有效阻值的允许范围是205014（1）R1的阻值为12；在10min内电流通过R1所产生的热量是1.8103J；（2）当开关S1、S2均闭合时，要使电流表安全使用，变阻器接入电路的阻值不得小于6；R2的电功率的变化范围是12W24W15（1）灯泡的电阻为12；（2）滑动变阻器的最大电阻为72；（3）电路中消耗的最小功率为32W16（1）当S1、S2都断开时，电流表的示数为1A；电压表的示数为3V；（2）当S1、S2都闭合时，电流表的示数为3A；电压表的示数为017（1）9V；（2）12；（3）1.4W18（1）滑动变阻器的最大阻值为20欧、产生的热量为108J（2）电阻R1的阻值为60（3）滑动变阻器的变化范围为82019（1）6；（2）1.5A；（3）4W20（1）；（2）；（3）3.75W6W21（1）2W；（2）08V22（1）12V 12 （2）3.84W23（1）72 （2）0.75A （3）1.2W24（1）12、0.5A；（2）12；（3）18W25（1）0.8A；12.8W；（2）；0.3A答案第1页，总2页
