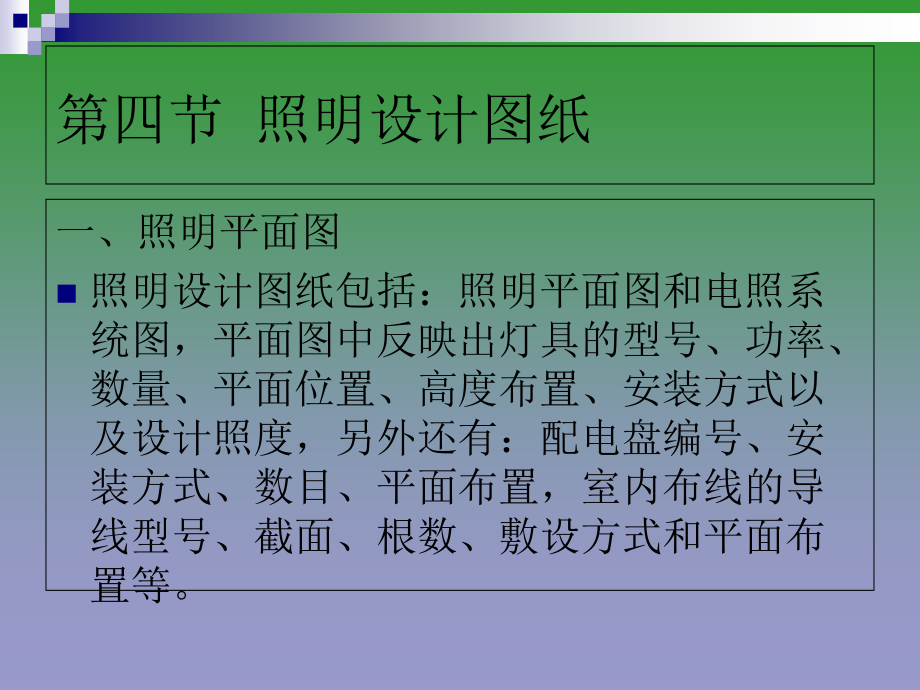

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第四节,照明设计图纸,一、照明平面图,照明设计图纸包括：照明平面图和电照系统图，平面图中反映出灯具的型号、功率、数量、平面位置、高度布置、安装方式以及设计照度，另外还有：配电盘编号、安装方式、数目、平面布置，室内布线的导线型号、截面、根数、敷设方式和平面布置等。,15.3,人工照明标准和照明设计,15.3.1,人工照明标准,15.3.2,照明设计,15.3.1,人工照明标准,民用建筑照明设计标准中所规定的照度，系指作业面或参考平面上的平均维护照度。,在选择照度时，照度标准值应按,0.5,、,1,、,3,、,5,、,10,、,15,、,20,、,30,、,50,、,75,、,100,、,150,、,200,、,300,、,500,、,750,、,1000,、,1500,、,2000,、,3000,、,5000lx,分级。,几种常见建筑的照度值,居住建筑照度标准值,商业建筑照度标准值,学校建筑照度标准值,办公室建筑照度标准值,居住建筑照度标准值,商业建筑照度标准值,学校建筑照度标准值,办公室建筑照度标准值,15.3.2,照明设计,照明设计质量要求,适当的照度水平,舒适的亮度分布,宜人的光色和良好的显色性,尽量减少眩光,15.3.2,照明设计,照度计算方法之一,:,单位容量法,房间所需的总功率计算公式如下：,P=W S,式中：,P,全部灯泡的安装功率，,W,；,W,单位面积安装功率，,W/m,2,；,S,被照面积，,m,2,。,房间所需的灯具数公式如下,:,n=P/P,L,式中：,n,房间灯的总盏数；,P,L,每盏灯的额定功率，,W,。,15.3.2,照明设计,照度计算方法之二,:,利用系数法,计算公式如下：,EaV =NSUK/A,式中：,EaV,工作面上的平均照度，,lx,；,N,灯具数量；,S,每个灯具的光源的总光通量，,lm,；,U,利用系数；,K,维护系数，,A,房间的面积，,m,2,。,15.4,照明供配电系统和电照平面图,15.4.1,照明供配电系统,15.4.2,电照平面图,15.4.1,照明供配电系统,照明供配电系统由照明配电箱、照明线路、照明配电保护装置、灯具、开关及插座组成。,照明配电箱。内部主要安装照明配电保护装置，将电流分配到各个照明回路。,照明线路。将电流输送到灯具、插座等照明用电设备。,照明配电保护装置 照明线路的保护主要有短路保护、过载保护和接地故障保护。,三、照明供配电系统及照明系统图,（一）接户线 是引入电源的电能供电光源使用的线路，有架空和电缆埋地两种引入方式。,（二）进户线 是指从进户点到总配电装置之间的一段导线。,（三）配电箱,（四）室内配线：室内配线是为了将电能从配电盘安全、合理、经济、方便地引向各盏灯具和插座等所有用电设备。,照明配电系统,1,、照明配电系统的一般要求,（,1,）照明供电电压一般采用,220V,，若负荷电流超过,30A,时，,应采用,220/380V,电源；,（,2,）在触电危险较大的场所，所采用的局部照明，应采用,36V,及以下的安全电压。,（,3,）照明系统的每一单相回路，线路长度不宜超过,30m,，电,流不宜超过,16A,，灯具为单独回路时数量不宜超过,25,个。,（大型的建筑物不超过,25A,，光源数量不宜超过,60,个）,（,4,）插座应单独设回路，若插座与的灯具混为一回路时，插,座的数量不宜超过,5,个。,2,、照明配电系统常用的几种方式,（,1,）放射式（,2,）树干式（,3,）链式（,4,）混合式,常用照明基本线路,在照明平面图中清楚地表现了灯具、开关、插座的具体位置、安装方式，但灯具和插座都是并联接于电源进线的两端，相线必须经过开关后再进入灯座，零线直接进入灯座，保护接地线与灯具的金属外壳相连。,所谓的“火线进开关，零线进灯头”,在一个建筑物内，有许多灯具和插座，一般有两种接线方法：,一种是,直接接线法,，开关、灯具、插座直接从电源干线上引接，导线中间允许有接头的安装接线方法，如瓷夹配线、瓷柱配线等。,目前工程广泛用的是线管配线、塑料护套线配线，线管内不准有接头，导线的分路接头只能在开关盒、灯头盒、接线盒中引出，这种接线法称为,共头接线法,。这种接线法比较可靠，但耗用导线较多，变化复杂。,当灯具和开关的位置改变，进线方向改变，开关的位置改变，都会使导线根数变化。,直接接线法,并头接线法,因此要真正的看懂照明平面图，就必须了解导线根数变化的规律，掌握照明线路的基本环节。,15.4.1,照明供配电系统,灯具开关的分类：,按照面板上的开关数量分为单联、双联、三联、四联和五联开关；,按照安装方式分为明装、暗装开关；,按照控制方式分为单控、双控开关；,按照操作方式分为拉线、翘板、声控、节能开关等。,跷板开关通断位置,图,4.12,开关的安装,拉线开关；,(b),暗扳把开关；,(c),活装扳把开关；,(d),明管开关或插座；,(e),明线开关或插座,一只单联开关控制一盏灯,6.5.2,开关,种类,:,跷板、拉线、调速和节能开关,明装、暗装,两只双控开关控制一盏灯,电气照明基本知识,两地控制接线,电气照明基本知识,（,a,）（,b,）,三地控制一盏灯的接线,(a),电路断开,(b),电路接通,图,8.11,两地控制同一照明灯具接线关系,图,8.10,照明灯具接线根数关系,照明开关的安装要求,同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致、操作灵活、接触可靠；,相线经开关控制；,各种开关、插座应安装牢固，位置准确，高度一致。安装扳板,(,跷板,),开关时，一般向上为“合”，向下为“断”。,开关安装位置便于操作，开关距门框边缘的距离为,0.15,0.2m,，开关距地面高度,1.3m,；拉线开关距地面,2,3m,，层高小于,3m,时，拉线开关距顶板不小于,100mm,，拉线出口垂直朝下；,照明开关的安装要求,相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位，并列安装的拉线开关的相邻间距不小于,20mm,；,暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤、装饰帽齐全。,灯具的安装,(1),一般敞开式灯具，灯头对地面距离不小于下列数值,(,采用安全电压时除外,),，室外：,2.5m,；厂房：,2.5m,；室内：,2m,；软吊线带升降器的灯具在吊线展开后：,0.8m,。,(2),危险性较大及特殊危险场所，当灯具距地面高度小于,2.4m,时，使用额定电压为,36V,及以下的照明灯具，或有专用保护措施。,(3),当灯具距地面高度小于,2.4m,时，灯具的可接近裸露导体必须接地,(PE),可靠或接零,(PEN),可靠，并应有接地螺栓，且有标识。,插座的安装要求,暗装安全型一般距地,0.3-0.5m,，明装普通型插座一般距地,1.4-1.8m,幼儿园插座暗装距地不宜低于,1.8m,。,常见的几种插座接线,左零右火及其原因,常用插座接线图,以人体触电的危害程度分析：,1,当人右手触电，电流经过人的右手和身体通过左脚形成通路，人就全身触电,2,当人左手触电，电流经过人的左手和身体通过右脚形成通路，人也全身触电，,只是这次的电流经过了心脏，,可直接触电休克甚至死亡。,以裸线来解析：,如果线路布线为左零右火，人的右手触电的概率要比左手大，即使触电，电流也不会直接经过心脏，相对来说右手比左手反应更为敏捷，会本能的甩开，人的左手触电的概率会比右手小的多，碰到零线的概率比火线要大 总之，左零右火的设置就是尽量减少心脏触电的概率。,所以，对电伸手时，尽量以右手出击,风扇的安装,吊扇：吊扇扇叶距地高度不小于,2.5m,壁扇：壁扇下侧边缘距地面高度不小于,1.8m,配电箱的安装,1.,配电箱类型配电箱按用途不同可分为动力配电箱和照明配电箱两种；根据安装方式不同可分为悬挂式,(,明装,),、嵌入式,(,暗装,),以及落地式配电箱；根据制作材料可分为铁质、木质及塑料制配电箱，施工现场应用较多的是铁制配电箱。,2.,安装要求,(1),位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱,(,盘,),涂层完整。,(2),箱,(,盘,),内接线整齐，回路编号齐全，标识正确。,(3),箱,(,盘,),不采用可燃材料制作。,(4),箱,(,盘,),安装牢固，垂直度允许偏差为,1.5,；底边距地面为,1.5m,，照明配电板底边距地面不小于,1.8m,。,(5),箱,(,盘,),内配线整齐，无绞接现象。,(6),箱,(,盘,),内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于,30mA,，动作时间不大于,0.1s,。,(7),照明箱,(,盘,),内，分别设置零线,(N),和保护地线,(PE),汇流排，零线和保护地线经汇流排流出。,3.,安装程序施工现场常使用的是成套配电箱，其安装程序是：成套配电箱箱体现场预埋,管与箱体连接,安装盘面,装盖板。,配电箱的安装,三、电气照明线路敷设,2),插座安装要求,(1),交、直流或不同电压的插座应分别采用不同的形式，并有明显标志，且其插头与插座均不能互相插入。,(2),单相电源一般应用单相三极三孔插座，三相电源应用三相四极四孔插座，在室内不导电地面可用两孔或三孔插座，禁止使用等边的圆孔插座。,(3),插座的安装高度应符合下列要求：,一般距地面高度为,1.3m,，在托儿所、幼儿园、住宅及小学等场所不应低于,1.8m,，同一场所安装的插座高度应尽量一致。,车间及试验室的明、暗插座一般距地面高度不低于,0.3m,，特殊场所暗装插座一般不应低于,0.15m,，同一室内安装的插座高低差不应大于,5mm,，成排安装的插座不应大于,2mm,。,(4),舞台上的落地插座应有保护盖板。,(5),在特别潮湿，有易燃、易爆气体和粉尘较多的场所，不应装设插座。,(6),明装插座应安装在符合规格的圆木或方木上。,(7),插座的额定容量应与用电负荷相适应。,(8),单相二孔插座接线时，面对插座左孔接工作零线，右孔接相线；单相三孔插座接线时，面对插座左孔接工作零线，右孔接相线，上孔接保护零线或接地线，严禁将上孔与左孔用导线相连接；三相四孔插座接线时，面对插座左、下、右三孔分别接,A,、,B,、,C,相线，上孔接保护零线或接地线。,(9),明装插座的相线上容量较大时，一般应串接熔断器。,(10),暗装的插座应有专用盒，盖板应端正，紧贴墙面。,3),开关和插座的安装,明装时，应先在定位处预埋木榫或膨胀螺栓以固定木台,(,方木或圆木,),，然后在木台上安装开关或插座。暗装时，应设有专用接线盒，一般是先行预埋，再用水泥砂浆填充抹平，接线盒口应与墙面粉刷层平齐，等穿线完毕后再安装开关或插座，其盖板或面板应端正，紧贴墙面。,安装开关的一般方法如图,4.12,所示。,图,4.12,开关的安装,拉线开关；,(b),暗扳把开关；,(c),活装扳把开关；,(d),明管开关或插座；,(e),明线开关或插座,15.4.2,电照平面图,在照明平面图上，应该标出配电箱、开关、灯具的具体位置，照明配线的具体走向。,配电箱应该按照作用及楼层分别进行编号，进出配电箱的配线应该按照回路进行编号。,干线及分支线要标注导线规格型号、敷设方式及敷设部位。照明灯具的位置和安装高度应该标出，并标明灯具内部光源类型、功率和数量。,照明平面图上不能表现灯具、开关等的具体形状，只能反映照明设备的具体位置。,导线根数表示,导线的表示方法,灯具的表示方法,一般标注方法：,a-b,f,灯具吸顶安装：,a-b f,式中,a,灯数；,b,型号或编号；,c,每盏照明灯具的灯泡数；,d,灯泡容量，,W,；,e,灯泡安装高度，,m,；,f,灯具安装方式；,L,光源种类。,灯具的表示方法,灯具的表示方法,灯具的表示方法,例如：,5-YZ40,表示有,5,套,YZ40,直管型荧光灯，每套中有,2,个,40W,的荧光灯管，距地,2.5m,管吊式安装。,灯具的表示方法,照明配电箱图例,名称,符号,说明,照明配电箱（屏）,画在墙外为明装，下皮距地,1.2m,画在墙内为暗装，下皮距地,1.4m,事故照明配电箱（屏）,画在墙外为明装，下皮距地,2.0m,画在墙内为暗装，下皮距地,1.4m,开关图例,灯具图例,8.2,照明工程施工图,(1),首先看图纸目录,(2),阅读施工图说明,(3),电气总平面图,(4),系统图,(5),分层平面图,(6),了解标准图集,识图步骤,照明系统读图的程序框图,并头接线法,图,8.10,照明灯具接线根数关系,工程实例,开关图例,本章习题,简答光通量、照度、亮度、显色性的基本概念。,照明方式有哪几种？试举例说明。,照明的种类有哪些？,常见电光源的种类及各自的优缺点有哪些？,灯具按照安装方式可以分为哪几类,?,灯具按照配光可以分成哪几类？,本章习题,合理布置灯具应该考虑那些因素？,简答吸顶灯的安装方法。,简答吊灯的安装方法。,照明开关的安装要求有哪些？,你认为应该如何读电气照明平面图？,1.,一只开关控制一盏灯或多盏灯,在一个房间内，一只开关控制一盏灯，如图,5-1,所示。,这是最简单的照明布置图，采用线管配线，,图,2-1,（,a,）为照明平面图，到灯座的导线和灯座与开关之间的导线都是两根，,但其意义不同，可见图,2-1(c),透视接线图,，到灯座的两根导线，一根为,中线,（,N,），一根为,控制线,（,G,）；,图,2-2,（,b,）为系统图，简单明了；,图,2-1,（,d,）为原理图，分析其原理。在实际中要注意导线根数的变化。,图,2-1,一只开关控制一盏灯,2.,多个开关控制多盏灯,图,2-2,是两个房间的照明平面图，图中有一个照明配电箱、三盏灯、一个单控双联开关和一个单控单联开关，采用线管配线，,图,2-2,（,a,）为其平面图，图中左图,两盏灯之间,为,3,根线，,中间一盏灯与单控双联开关之间,为,3,根线，其余都是两根线，因为线管的中间不允许接头，接头只能放在灯盒内或开关盒内，,详见图,2-2,（,c,）透视接线图。,图,2-2,多个开关控制多盏灯,3.,两个开关控制一盏灯,用两只双控开关在两处控制一盏灯，通常用在楼梯灯、楼上楼下灯的控制，对走廊灯，走廊两端灯进行控制。,其线路图、平面图、透视接线图如图,2-3,所示。,在图示开关位置时，灯不亮，但无论扳动哪个开关，灯都会亮。,分析平面中线路导线的多少，可以画出透视接线图，如图,2-3,（,c,）所示。,图,2-3,两个开关控制一盏灯,照明平画图能清楚地表现灯具、开关、插座和线路的具体位置及安装方法，,但同一方向的导线只用一根线表示，这对初学者来说，在线路的施工和接线时有一定的难度，这时要结合系统图来分析，并且画出灯具、开关、插座的线路接线图或透视接线图，这样在施工中穿线、并头、接线就不会搞错了。,弄懂平面图、系统图、,接线图,的共同点和区别后，再看复杂的平面图就容易懂了。,在实际施工中，关键是掌握原理接线图，不论灯具、开关位置如何变动，,线路接线图,始终不变，而,透视接线图,随开关位置、灯具位置、线路并头位置的变动而变动，,所以一定要理解线路图，才能看懂任何复杂的平面图和系统图。,
