房屋建筑学3-剖面设计(1).ppt

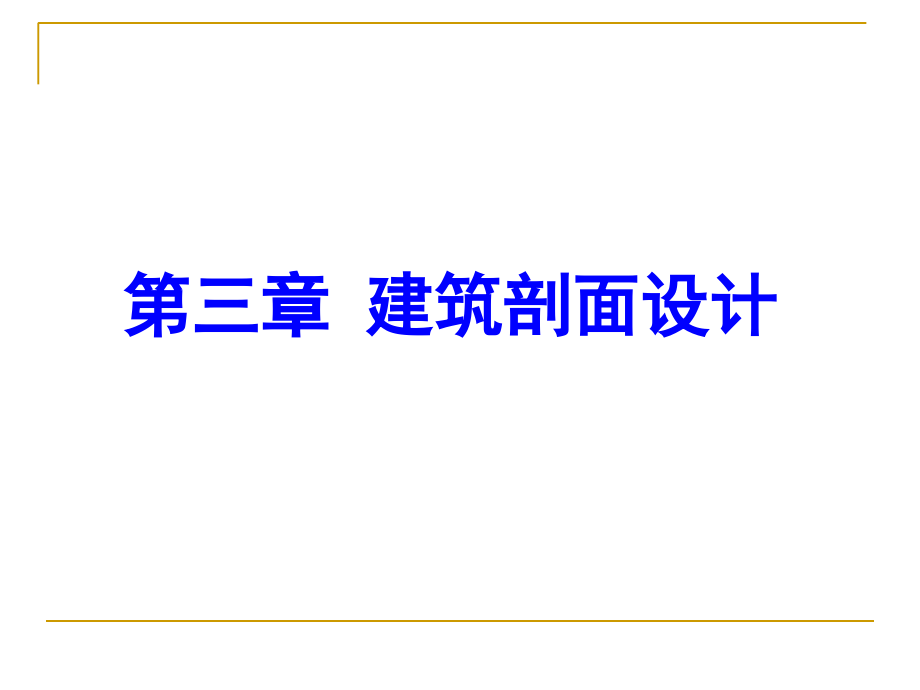

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三章 建筑剖面设计,建筑剖面设计,：根据建筑功能要求、规模大小及环境条件等因素，确定建筑各组成部分在垂直方向上的布置。,建筑剖面设计,第三章 建筑剖面设计,目的,房间的剖面形状；,房屋各部分高度的确定；,房屋的层数；,建筑空间的组合与利用。,剖面设计内容,（,1,）确定房间的剖面形状、尺寸及比例关系。,（,2,）确定房屋的层数和个部分的标高，如层高、净高、窗台高度、室内外地面标高。,（,3,）解决天然采光、自然通风、保温隔热、屋面排水问题，选择建筑物构造方案。,（,4,）选择主题结构与围护结构方案。,（,5,）进行房屋竖向空间的组合，研究建筑空间利用。,建筑剖面设计,1 房间的剖面形状,（1）使用要求,（2）结构、材料和施工的影响,（3）采光通风的要求,建筑剖面设计,绝大多数建筑采用,矩形,，如住宅、学校、办公楼、旅馆、商店等。,有视线要求的房间,(,影剧院的观众厅、体育馆的比赛大厅、教学楼中阶梯教室等,),剖面形状*地面的升起坡度，演示教室一般,1,：,6,或更大坡度*设计视点,座位排列方式。对位排列、错位排列,排距,视线升高值,C,，,120mm,或,60mm,（1）使用要求,建筑物的功能不同，设计视点的确定也不一样：,电影院，设计视点在银幕底边的中点；,体育馆，设计视点在篮球场边线上空300500mm;,设计视点越低，视觉范围越大，但房间地面坡度越陡；设计视点越高，视觉范围越小，但房间地面坡度越缓。,有音质要求的房间,(,剧院、电影院、会堂,)*,声能分布均匀,*,防止回声*避免声聚焦*观众厅声学,（1）使用要求,优先考虑采用,矩形剖面,。,大跨度建筑的房间剖面，由于结构形式的不同而形成不同于砖混结构的内部空间特征,如下图所示。,（2）结构,、材料和施工的影响,巴塞罗那奥运会体育馆比赛大厅,房间进深不大，采用侧窗采光和通风,房间进深较大，侧窗不能满足要求时，常设置各种形式的天窗，形成了各种不同的剖面形状。,特殊要求的房间为使室内照度均匀、稳定、柔和、并减轻和消除眩光的影响、避免直射阳光损害陈列品，常设置各种形式的采光窗。,2.3.3 厨房,（3）采光,、,通风的要求,天窗采光,高侧窗采光,2 房屋各部分高度的确定,（1）房间净高与层高,（2）窗台高度,（3）室内外地面高差,建筑剖面设计,（1）房屋的净高和层高,房间净高应不低于,2.20m,卧室净高常取,2.8,3.0m,，但不应小于,2.4m,教室净高一般,3.30,3.60m,商店营业厅底层层高,4.2,6.0m,，二层层高,3.6,5.1m,人体活动要求,家具设备影响,学生宿舍通常设有双人床，层高不宜小于,3.25m,。,演播室顶棚下装有若干灯具，为避免眩光，演播室的净高不应小于,4.5m,。,采光通风要求,进深越大，要求窗户上沿的位置越高，即相应房间的净高也要高一些。,当房间采用单侧采光时，通常窗户上沿离地的高度，应大于房间进深长度的一半；当房间允许两侧开窗时，房间的净高不小于总深度的,1/4,。,用内墙上开设高窗，或在门上设置亮子等，改善室内的通风条件房间。,公共建筑应考虑房间正常的气容量，中小学教室每个学生气容量为,3-5m,3,/,人，电影院为,4,5m,3,/,人。根据房间的容纳人数、面积大小及气容量标准，可确定出符合卫生要求的房间净高。,结构高度及其,布置方式的影响,在满足房间净高要求的前提下，其层高尺寸随结构层的高度而变化。结构层愈高，则层高愈大；结构层高度小，则层高相应也小。,坡屋顶建筑的屋顶空间高，不做吊顶时可充分利用屋顶空间，房间高度可较平屋顶建筑低。,建筑经济效果,在满足使用要求和卫生要求的前提下，适当降低层高可相应减小房屋的间距，节约用地、减轻房屋自重，节约材料。,从节约能源出发，层高也宜适当降低。,室内空间比例,房间比例应给人以适宜的空间感觉。,不同的比例尺度往往得出不同的心理效果。,处理空间比例时，可以借助一些手法来获得满意的空间效果。,高而窄的空间比例,宽而较矮的空间比例,窗台高度一般常取,900,1000mm,有特殊要求的房间窗台高度,（2）窗台高度,窗台高度,室内外高差主要由以下因素确定,（1）内外联系方便,（2）防水、防潮要求,（3）地形及环境条件,（4）建筑物性格特征,在建筑设计中，一般以底层室内地面标高为0.000，高于它的为正值，低于它的为负值,2.3.3 厨房,（3）室内外地面的高差,室外踏步的级数常以不超过四级（600mm）。,仓库为便于运输常设置坡道，其室内外地面高差以不超过300mm为宜。,内外联系方便,底层室内地面应高于室外地面300或300mm以上。,防水防潮要求,山地和坡地建筑物，应结合地形的起伏变化和室外道路布置等因素，综合确定底层地面标高.,地形,及环境条件,一般民用建筑室内外高差不宜过大；纪念性建筑除常借助于室内外高差值的增大，以增强严肃、庄重、雄伟的气氛。,建筑物,性格特征,3,房屋的层数,3.1 使用要求,3.2建筑结构,、,材料和施工的要求,2.3.3 厨房,3.3建筑基地环境与城市规划的要求,2.3.3 厨房,3.4建筑防火要求,住宅、办公楼、旅馆等建筑可采用多层和高层,3.1 使用要求,1,世界第七高楼450米紫峰大厦,河海大学国际学术交流中心（高度17层60米）,托儿所、幼儿园等建筑，其层数不宜超过三层。,医院门诊部层数也以不超过三层为宜,2,影剧院、体育馆等公共建筑宜建成低层,。,3,3.2建筑结构、材料和施工的要求,混合结构的建筑一般为16层。常用于一般大量性,民用建筑，如住宅、宿舍、中小学教学楼、中小型,办公楼、医院、食堂等。,1,多层和高层建筑各种结构体系的适用层数,及高层建筑的结构体系,2,确定房屋层数除受结构类型的影响外，建筑的,施工条件、起重设备、吊装能力以及施工方法,等均对层数有所影响。,3,空间结构体系适用于低层大跨度建筑，,如影剧院、体育馆、仓库、食堂等。,4,2.3.3 厨房,3.3建筑基地环境与城市规划的要求,房屋的层数与所在地段的大小、高低起伏变化有关。,1,确定房屋的层数要符合各地区城市规划部门,对整个城市面貌的统一要求。,2,风景园林区适宜采用小巧、低层的建筑群。,3,风景园林区建筑,深圳信义假日广场,建筑物层数应符合GBJ16-87建筑设计防火规范的规定。见下表所示。,2.3.3 厨房,3.4建筑防火要求,民用建筑的耐火等级、层数、长度和面积,耐火,等级,最多,允许层数,防火分区间,备 注,最大允许,长度/m,每层最大允许,建筑面积/m,2,一、二级,按本规范,第1.0.3条的规定,150,2500,1.剧院、体育馆等的长度和面积，可以放宽2.托儿所、幼儿园的儿童用房不应设在四层及四层以上,三级,5,100,1200,1.托儿所、幼儿园的儿童用房不应设在三层及三层以上2.电影院、剧院、礼堂、食堂不应超过二层3.医院、疗养院不应超过三层,四级,2,60,600,学校、食堂、菜市场等不应超过一层,4,建筑空间的组合与利用,4.1 建筑空间的组合,建筑空间的利用,重复小空间的组合,1,大小、高低相差悬殊的空间组合,2,4.1 建筑空间的组合,这类空间常采用走道式和单元式的组合方式，如住宅、医院、学校、办公楼等。常将高度相同、使用性质相近的房间组合在同一层上，以楼梯将各垂直排列的空间联系起来构成一个整体。有的建筑由于使用要求或房间大小不同，出现了高低差别。如学校中的教室和办公室，可将它们分别集中布置，采取不同的层高，以楼梯或踏步来解决两部份空间的联系。,（1）,以大空间为主穿插布置小空间,（2）,以小空间为主灵活布置大空间,（3）,综合性空间组合,3.4.2 建筑空间的利用,错层式空间组合,3,台阶式空间组合,4,当建筑物内部出现高低差，或由于地形的变化使房屋几 部份空间的楼地面出现高低错落现象时，可采用错层的处理方式使空间取得和谐统一。（1）,以踏步,或楼梯联系各层楼地面以解决错层高差.,（2）,以室外台阶解决错层高差.,台阶式空间组合的特点是建筑由下至上形成内收的剖面形式，从而为人们提供了进行户外活动及绿化布置的露天平台。此种建筑形式可采用竖向叠层、向上内收、垂直绿化等手法丰富建筑外观形象。见,（台阶式建筑）、,大连银帆宾馆,大连银帆宾馆，位于大连开发区商贸金融中心地段，以其独特的风帆造型一经面世便成为大连开发区和中国酒店业的标志性建筑。1990年银帆宾馆正式启航，2001年升级为四星级涉外酒店，2008年，宾馆经过全面改造升级，正式荣膺五星级涉外旅游酒店。银帆人正在努力耕耘，力争把宾馆经营成为大连乃至整个东北地区的一流商务酒店。,室内空间利用,夹层空间的利用,一些公共建筑如体育馆、商场、候机楼等，由于功能要求空间大小不同，常采用大空间中设夹层的方法来组合大小空间，从而达到利用空间及丰富室内空间效果。,搁板,吊柜,壁龛,窗台柜,房屋上部空间利用,这种空间主要是指人们日常活动和家具布置以外的空间。,
