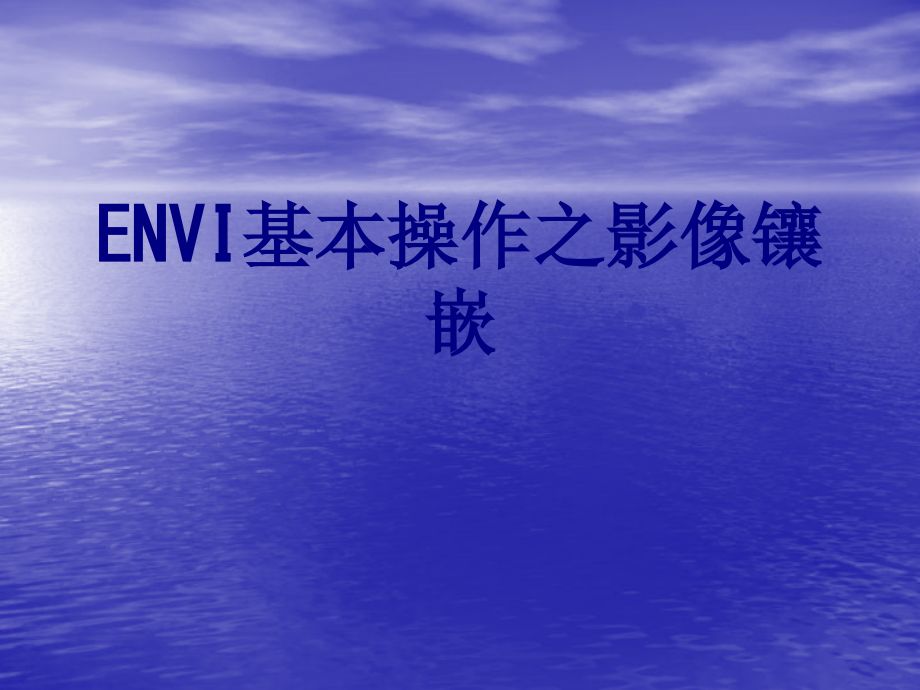

ENVI基本操作之影像镶嵌课件.ppt

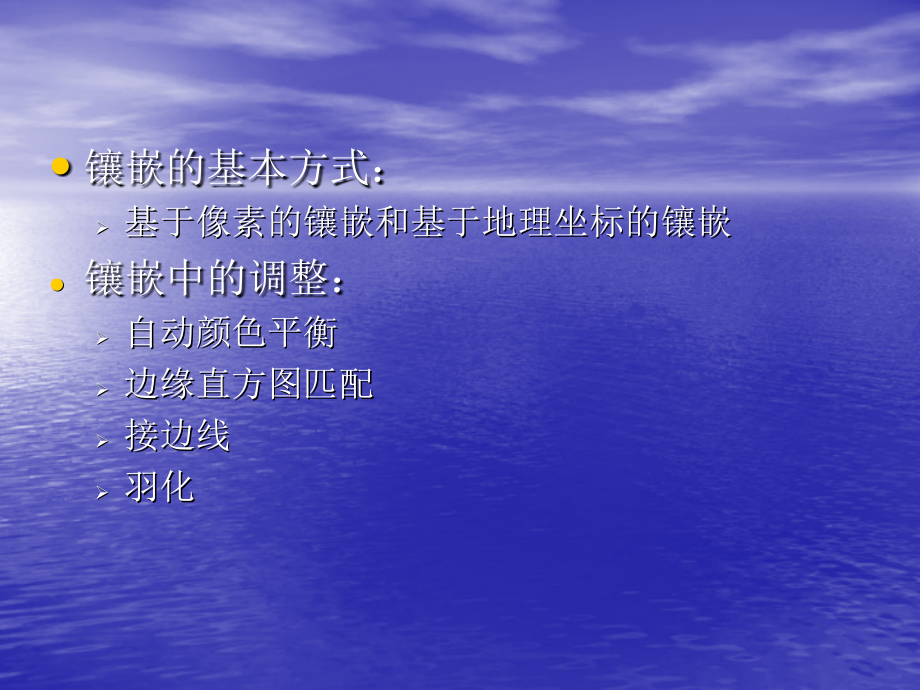

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,ENVI基本操作之影像镶嵌,镶嵌的基本方式：,基于像素的镶嵌和基于地理坐标的镶嵌,镶嵌中的调整：,自动颜色平衡,边缘直方图匹配,接边线,羽化,基于像素的方式一般用得少，是用拖移对准的方式来完成；,基于地理坐标镶嵌系统会自动根据地理坐标找准位置完成配准面进行镶嵌。,基于像素的镶嵌,按Shift键，并同时点击dvo6_2.img和dvo6_3.img，OK。,这个尺寸是输出的大小，为使两景图像能放得下，必须要有足够的空间。,拖曳可放置图像到指定位置。,应用镶嵌,虚拟镶嵌,镶嵌结果,基于像素的处理，是默认的进行了边缘羽化的处理操作。,但是在选择虚拟镶嵌时，不会进行羽化处理。,而进行羽化处理后，尽管图像没有进行有效的配准（如专题中的例子），但除了图像不协调外，看不出其镶嵌的边缘。,基于地理坐标的镶嵌,输入文件并编辑参数进行镶嵌。,直接输入文件进行镶嵌。,镶嵌的结果是在接边处，呈现出色彩的不协调。,这种颜色的不协调可能的原因是成像时间的不同，或者是不同传感器。,当这种颜色不协调相关不是很大时，可以通过颜色平衡予以消除。,编辑颜色平衡操作如下：,选中要编辑的层（或直点击要编辑的图层）点击右键，当出现如图的对话框架时，选择Edit Entry。,忽略值，如忽略0值表示将某些图像黑边去除（不参与采样）,羽化距离，接边处羽化范围。,切割线放入。,这里可选择镶嵌时是灰度显示还是彩色显示。以及合成波段选择。,彩色平衡选项：NO不进行平衡；Fixed以本图为基准平衡；Adjust适应基准的平衡调整。,对于重叠区，像素值取哪一个呢？一般谁在上面取谁。,颜色匹配区域为重叠区。,颜色匹配区域为整个图区。,当选择输入图像并同时输入参数选项时，则可直接输入参图。之后就同前。,关于切割线，是使用Cutline feathering distance(pixels)对话框所指定的距离，以及Mosaic Entry Input Parameters 对话框中Ann File中所选择的注记文件，来调合影像的边界线。,
