信号发生器的功能和使用.ppt

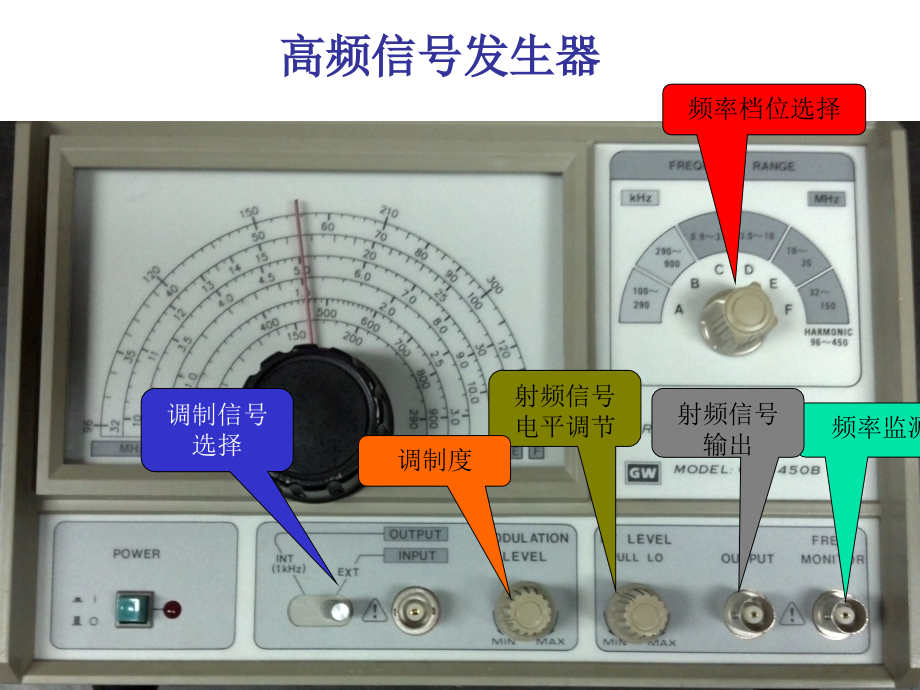

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,信号发生器的功能和使用,高频信号发生器,频率监测,射频信号输出,射频信号电平调节,调制度,调制信号选择,频率档位选择,高频信号发生器训练,调节信号发生器面板上的旋钮，使之分别输出调幅波：,1、载波10MHz、调制波1KHz、调制度30%,2、载波500KHz、调制波1KHz、调制度30%,调幅信号调制过程,调制度计算,MFG-3005函数信号发生器,频率档级,函数选择,频率显示窗口,频率调节旋钮,衰减器开关,信号输出端,压控振荡输入,同步信号输出,频率计数输入,占空比,直流偏置,幅度调节,示波器信号输入线（不带衰减）,同轴连接器,信号参考,屏蔽线,信号输入,函数信号发生器,前面板按钮名称和作用,函数(FUNCTION)按键：由三个互锁按键开关组成，用于选择输出波形：方波、三角波、正弦波。,频率调节(MAIN、FINE)旋钮：“MAIN”为输出频率粗调。“FINE”为输出频率细调，,“AMPL”幅度调节，拉出可对脉冲波，锯齿波进行倒相。,频率档级/闸门时间(RANGE Hz/GATE TIME)按键：频率档级由七个(1、10、100、1K、10K、100K、1MHz)互锁按键开关组成，用于选择信号频率的档级。,函数信号发生器,前面板按钮名称和作用,占空比锯齿波,/,脉冲波,(SYM),旋钮：用于调节锯齿波或三角波的占空比，使用时需拉出来。,衰减器,(ATT),开关：开关按入后，函数信号输出衰减约,30dB,，对外接频率计数信号衰减约,20dB,，弹出不衰减。,直流偏置,(PULL TO VAR DC OFFSET),旋钮：当该旋钮拉出时，直流偏置电压，加到输出信号上，其范围在,10V,10V,之间变化。,函数信号发生器,前面板按钮名称和作用,信号输出,(OUTPUT),端口：可输出正弦波、方波、三角波、脉冲，锯齿波信号。,压控振荡输入,(VCFIN),端口：当一个外部直流电压,0,15VDC,由,VCFIN,输入时，函数发生器的信号频率变化为,100:1,。,同步信号输出,(SYNC OUTPUT),端口：提供一个与,TTL,电平兼容的输出信号，其不受函数开关,(FUNCTION),及幅度控制器,(AMPLITUDE),的影向，其输出频率与数码管显示频率一致,函数信号发生器,前面板按钮名称和作用,11.,发光二极管：频率量程(Hz、KHz)指示；闸门时间(GATE)指示；计数频率量程溢出(OVFL)指示，此指示灯亮，需将频段档级扩大，直到指示灯熄灭。,函数/计数(FUNC/COUNT)显示控制按键：抬出时，数码管显示函数信号频率；按入时，显示外接计数频率。,频率计数输入(COUNT IN)端口：外接频率计数信号的输入端。,频率显示(FREQUENCY)窗口：当显示函数频率时，用四位数码管显示；当显示外接计数频率时，用六位数码管显示。,函数信号发生器使用注意事项,对信号输出(OUTPUT)端口、同步信号输出(SYNC OUTPUT)端口、压控振荡输入(VCFIN)端口，不允许输入大于10V(ACDC)，否则会损坏仪器。,对频率调节(MAIN、FINE)旋钮，在使用时，请不要将电位器旋足，否则会使仪器没有信号输出或输出的信号波形不正常，但不是故障，也不会损伤仪器。,高于10MHz计数信号请按频率档级“1MHz”。,函数信号发生器训练内容,调节信号发生器面板上的旋钮，使之分别输出：,50Hz85mV、120Hz24mV、1KHz200 mV、18 KHz1V、5MHz2V的正弦波信号。反复进行训练，直到熟练掌握。,
