制图简易标题栏和明细表专业知识讲座.ppt

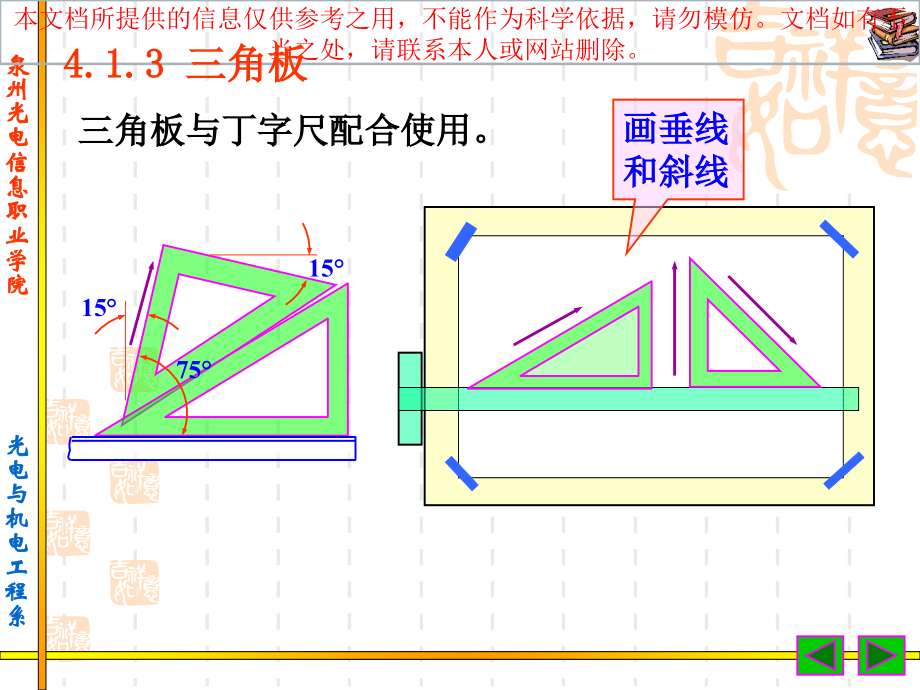

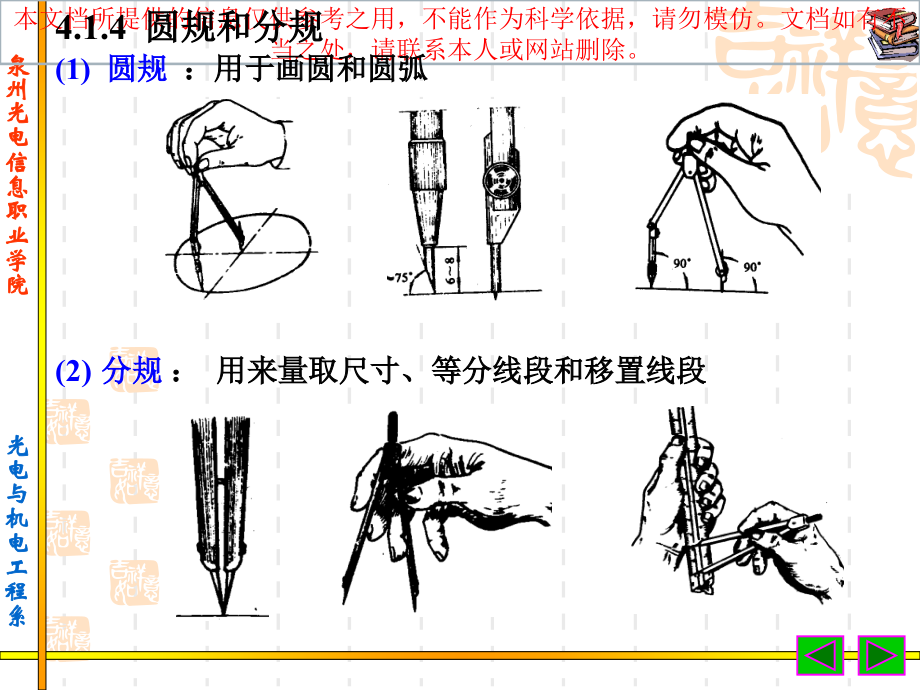

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,泉州光电信息职业学院,光电与机电工程系,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,4.1.3 三角板,15,15,75,画垂线和斜线,三角板与丁字尺配合使用。,4.1.4 圆规和分规,(1)圆规,：用于画圆和圆弧,分规,：用来量取尺寸、等分线段和移置线段,4.1.5 比例尺,4.1.7 曲线板,用来描画曲线的。,4.1.6 绘图铅笔,4.1.8 图纸,H,HB,HB,4.2.1 图纸幅面和格式,4、图纸幅面,幅面代号,A0,A1,A2,A3,A4,B L,841 1189,594 841,420 594,297 420,210297,e,20,10,c,10,5,a,25,A0,A1,A2,A3,A4,4.2机械制图国家标准摘录,幅面代号,A0,A1,A2,A3,A4,B,L,841,1189,594,841,420,594,297,420,210,297,a,25,c,10,5,e,20,10,图纸幅面,基本幅面及图框尺寸,mm,加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。例如A3的幅面为420297，A34的幅面是1189420。A3的短边乘以4。,（2）不装订格式,（1）装订格式,2、图框格式,a,c,c,c,L,B,a,c,c,c,B,L,纸边界线,图框线,装订边,e,e,e,e,L,B,e,e,e,e,B,L,图框线,纸边界线,3.标题栏的位置,在图纸右下方,标题栏配置方位与读图方位一至,12,40,130,65,58=40,8,12,30,(1)零件图标题栏,4.标题栏的格式,（图名）,（校名、班级、学号）,审核,比例,数量,图号,制图,（姓名）,日期,质量,共 张 第 张,描图,(2)装配图标题栏,（图名）,（校名、班级、学号）,审核,比例,数量,图号,制图,（姓名）,日期,质量,共 张 第 张,描图,件数,材 料,序号,名 称,备 注,
